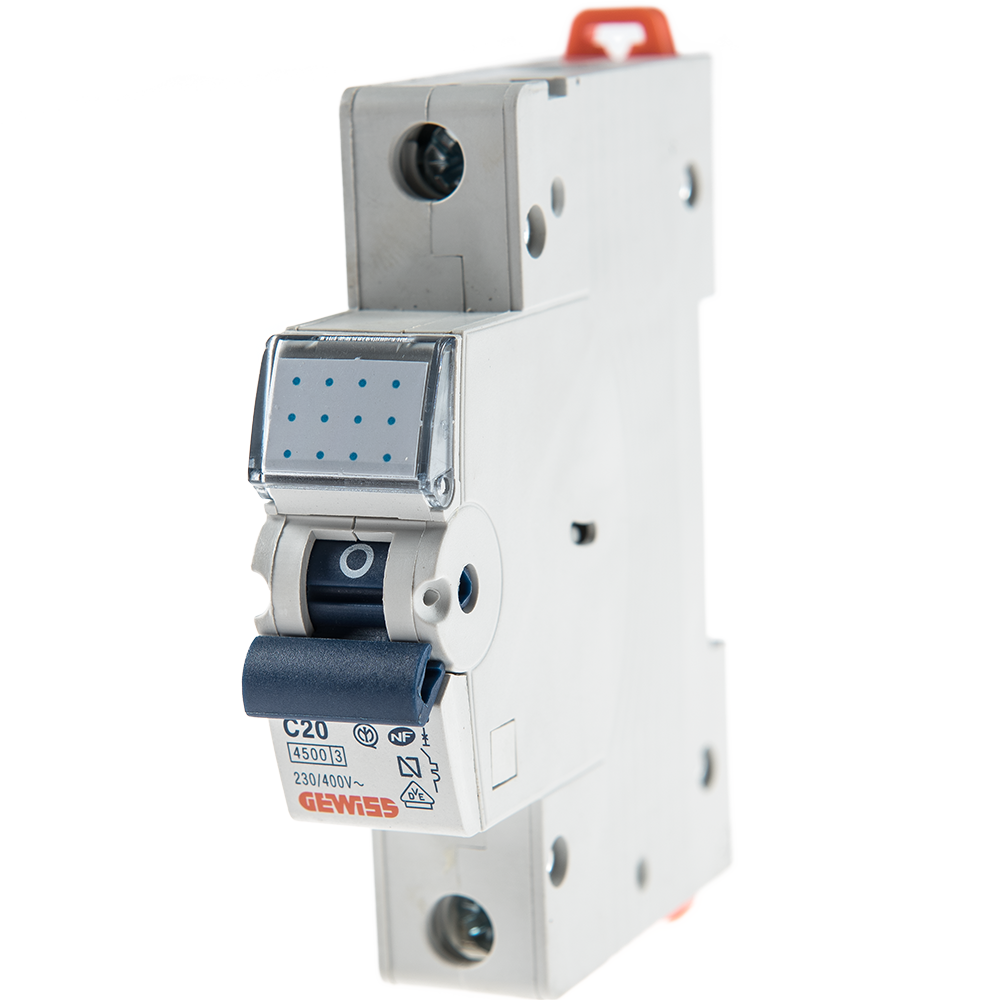

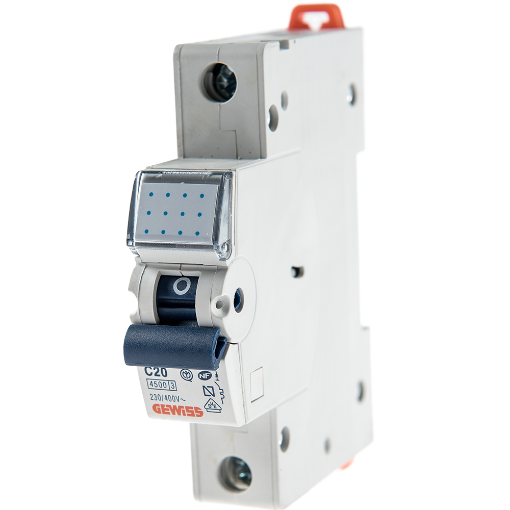

Siguranta Automata GEWISS GW92109 1P 20A 4.5kA 1modul

O siguranta automata 20a precum Gewiss GW92109 este destinată protecției circuitelor electrice împotriva supracurentului și scurtcircuitului. Modelul este un întrerupător automat miniatural MT45 din gama Gewiss 90 MCB, cu 1 pol, curbă de declanșare C, lățime de 1 modul și capacitate nominală de rupere Icn de 4,5 kA la 230 V.

GW92109 funcționează la o tensiune nominală de 230-400 V și frecvență de 50/60 Hz. Combinația dintre curentul nominal de 20 A, caracteristica C și configurația 1P trebuie verificată în raport cu circuitul care urmează să fie protejat, deoarece alegerea întrerupătorului automat nu se face doar după valoarea curentului nominal.

Protecție la supracurent și scurtcircuit

Gewiss GW92109 este proiectat pentru protecția circuitelor împotriva supracurentului și scurtcircuitului. Întrerupătorul automat întrerupe circuitul atunci când condițiile electrice depășesc limitele corespunzătoare caracteristicii sale de declanșare, contribuind astfel la protejarea instalației.

Modelul face parte din gama 90 MCB, destinată protecției circuitelor în aplicații rezidențiale, comerciale și industriale. Alegerea pentru o aplicație concretă trebuie făcută în funcție de caracteristicile circuitului, secțiunea conductoarelor, sarcina conectată și condițiile prevăzute în proiectul electric.

Curent nominal 20 A și curbă C

GW92109 are un curent nominal de 20 A și caracteristică de declanșare C. O siguranta automata 20a cu această curbă trebuie selectată numai atunci când parametrii circuitului justifică atât valoarea curentului nominal, cât și caracteristica de declanșare.

Curba C descrie comportamentul întrerupătorului automat la supracurenți și reprezintă un criteriu diferit de curentul nominal. Din acest motiv, două întrerupătoare de 20 A cu curbe diferite nu trebuie considerate automat echivalente, chiar dacă au același număr de poli și aceeași lățime modulară.

1 pol și 1 modul pentru integrarea în tablou

Gewiss GW92109 are configurație 1P și ocupă 1 modul în tabloul electric. Aceste caracteristici sunt importante atât pentru schema electrică, cât și pentru planificarea spațiului disponibil pe șina DIN a tabloului.

Numărul de poli nu trebuie dedus doar din lățimea aparatului. Pentru GW92109, configurația este explicit 1P, iar alegerea trebuie raportată la schema circuitului și la cerințele instalației. Dacă proiectul necesită alt număr de poli, trebuie selectat un întrerupător corespunzător acelei configurații.

Capacitate de rupere de 4,5 kA conform EN 60898-1

GW92109 are o capacitate nominală de rupere Icn de 4500 A, adică 4,5 kA, la 230 V, conform IEC/EN 60898-1. Această valoare trebuie verificată în raport cu nivelul de curent de scurtcircuit posibil în punctul instalației în care va fi montat aparatul.

Producătorul indică separat o capacitate de rupere Icu de 6 kA la 230 V conform IEC/EN 60947-2. Cele două valori provin din standarde și condiții de evaluare diferite, prin urmare nu trebuie confundate sau prezentate ca fiind același parametru.

Tensiune nominală și parametri electrici

Întrerupătorul automat are o tensiune nominală de 230-400 V și funcționează la 50/60 Hz. Tensiunea de izolare Ui este de 500 V, iar tensiunea nominală de rezistență la impuls Uimp este de 4 kV.

Producătorul indică o tensiune minimă de funcționare de 12 V AC/DC și o tensiune maximă de operare de 440 V AC sau 250 V DC. Aceste limite tehnice nu schimbă tensiunea nominală a produsului și trebuie interpretate în contextul documentației și al proiectului electric.

Conectarea conductoarelor și montajul

GW92109 acceptă conductoare rigide și flexibile în secțiunile specificate de producător, până la 1x35 mm² în configurația maximă indicată. Cuplul nominal de strângere al bornelor este de 2 Nm, parametru relevant pentru realizarea unei conexiuni conforme cu instrucțiunile aparatului.

Montajul întrerupătoarelor automate și dimensionarea protecțiilor trebuie realizate în acord cu proiectul și cu cerințele instalației electrice. Valoarea de 20 A nu trebuie aleasă pentru a evita declanșările unui circuit subdimensionat, deoarece protecția trebuie corelată cu conductoarele și sarcina circuitului.

Cum alegi corect Gewiss GW92109

GW92109 este relevant atunci când proiectul cere un întrerupător automat miniatural Gewiss, 1P, 20 A, curbă C, 1 modul și Icn 4,5 kA la 230 V. Pentru alegerea unei siguranta automata 20a, fiecare dintre acești parametri trebuie verificat, nu doar amperajul inscripționat pe aparat.

• Curent nominal: verifică dacă circuitul este dimensionat pentru protecție la 20 A.
• Curba de declanșare: GW92109 are caracteristică C.
• Număr de poli: modelul este 1P.
• Spațiu în tablou: întrerupătorul ocupă 1 modul.
• Capacitate de rupere: Icn este 4,5 kA la 230 V conform EN 60898-1.
• Cod produs: GW92109 identifică exact această variantă Gewiss MT45.

Pentru alte valori nominale poți consulta gama de siguranțe automate și selecția dedicată de siguranțe automate 20A. Pentru alte aparate ale aceluiași producător este disponibilă și gama Gewiss.

Erori frecvente

Alegerea protecției doar după valoarea de 20 A. Curentul nominal este doar unul dintre criterii. Dacă numărul de poli, curba de declanșare sau capacitatea de rupere nu corespund circuitului, un aparat de 20 A nu devine automat o alegere corectă.

Confundarea curbei C cu amperajul. Marcajele C și 20 A descriu parametri diferiți. Curba C caracterizează declanșarea întrerupătorului, iar 20 A este curentul nominal; ambele trebuie verificate înainte de înlocuirea unui aparat existent.

Confundarea valorilor de 4,5 kA și 6 kA. Pentru GW92109, 4,5 kA reprezintă Icn la 230 V conform EN 60898-1, în timp ce 6 kA este Icu la 230 V conform IEC/EN 60947-2. Valorile nu trebuie interschimbate deoarece sunt definite în contexte normative diferite.

Creșterea amperajului pentru a evita declanșarea. Înlocuirea unei protecții cu una de curent nominal mai mare fără verificarea conductoarelor și a circuitului poate elimina coordonarea corectă a protecției. Valoarea trebuie stabilită în funcție de instalație, nu de dorința de a reduce declanșările.

Întrebări frecvente

Ce este Gewiss GW92109?

Gewiss GW92109 este un întrerupător automat miniatural MT45 din gama 90 MCB, cu 1 pol, curent nominal 20 A, curbă C și lățime de 1 modul. Modelul are o capacitate nominală de rupere Icn de 4,5 kA la 230 V conform EN 60898-1.

Ce curbă de declanșare are GW92109?

Gewiss GW92109 are caracteristică de declanșare C. Curba trebuie verificată împreună cu valoarea nominală de 20 A și caracteristicile circuitului, deoarece un întrerupător cu aceeași valoare în amperi, dar cu altă curbă, nu este automat echivalent.

GW92109 ocupă câte module în tabloul electric?

GW92109 ocupă 1 modul și are configurație 1P. Lățimea modulară este importantă pentru planificarea spațiului din tablou, în timp ce numărul de poli trebuie verificat separat în raport cu schema electrică a circuitului protejat.

Capacitatea de rupere a GW92109 este 4,5 kA sau 6 kA?

GW92109 are Icn de 4,5 kA la 230 V conform EN 60898-1 și Icu de 6 kA la 230 V conform IEC/EN 60947-2. Sunt două valori definite prin standarde diferite și nu trebuie prezentate ca un singur parametru.

Pentru ce aplicații este destinată siguranța automată Gewiss GW92109?

Gewiss GW92109 face parte din gama 90 MCB pentru protecția circuitelor împotriva supracurentului și scurtcircuitului în aplicații rezidențiale, comerciale și industriale. Utilizarea într-un circuit concret depinde însă de dimensionarea instalației și de verificarea parametrilor electrici necesari.
