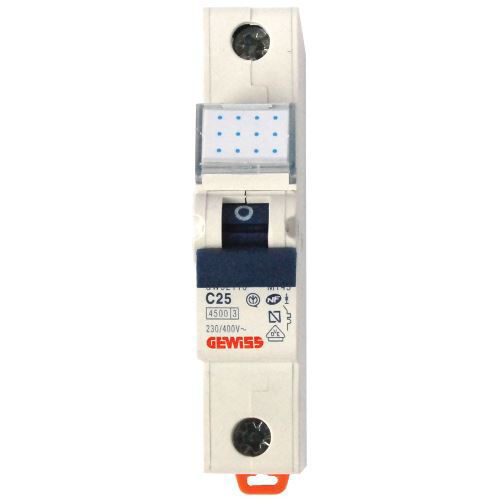

Siguranta automata GEWISS GW92110 1P 25A 4.5KA

Siguranță automată 25A GEWISS GW92110 este un întrerupător miniatural MT45 cu 1 pol, caracteristică de declanșare C și lățime de 1 modul, destinat protecției circuitelor electrice împotriva supracurentului și scurtcircuitului. Modelul are o capacitate de rupere Icn de 4.5kA la 230V conform IEC EN 60898-1 și permite identificarea exactă prin codul GW92110.

Configurația 1P, curentul nominal de 25A și curba C sunt parametrii care trebuie verificați împreună înainte de alegere. Curentul nominal al întrerupătorului nu trebuie tratat izolat, deoarece protecția unui circuit trebuie corelată cu caracteristicile instalației și ale circuitului protejat.

Ce caracterizează modelul GEWISS GW92110

GW92110 face parte din gama GEWISS 90 MCB și este identificat de producător drept întrerupător miniatural MT45. Este un aparat 1P de 25A, cu curbă C și ocupă un singur modul.

Pentru utilizator, combinația acestor caracteristici permite diferențierea rapidă față de variantele cu alt curent nominal, alt număr de poli sau altă caracteristică de declanșare. Dacă ai nevoie de o siguranță automată 25A, verifică înainte de comandă ca varianta necesară să fie într-adevăr 1P și curbă C.

Capacitatea de rupere și protecția circuitului

Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, la 230V conform IEC EN 60898-1. Acest parametru indică nivelul de curent de scurtcircuit pe care întrerupătorul îl poate întrerupe în condițiile definite de standard și trebuie verificat în raport cu instalația în care va fi utilizat.

Producătorul indică separat o capacitate de rupere Icu de 6kA la 230V conform IEC/EN 60947-2. Icn și Icu sunt valori definite în contexte normative diferite, prin urmare nu trebuie tratate ca două formulări interschimbabile ale aceleiași specificații.

Curent nominal 25A și caracteristică C

Curentul nominal al modelului GW92110 este de 25A, iar caracteristica de declanșare este C. O siguranță automată 25A nu se selectează însă doar după valoarea de 25A; trebuie verificate și numărul de poli, curba, capacitatea de rupere și condițiile concrete ale circuitului.

Caracteristica C diferențiază acest model de întrerupătoarele cu alte curbe de declanșare din aceeași familie. Alegerea caracteristicii trebuie făcută în funcție de circuit și de cerințele proiectului, nu doar după faptul că aparatele au același curent nominal.

Dimensiuni funcționale și parametri electrici

GW92110 ocupă 1 modul și are un singur pol. Această configurație trebuie verificată înainte de înlocuirea unui aparat existent, deoarece variantele 1P, 1P+N sau multipolare nu sunt echivalente doar pentru că au aceeași valoare nominală a curentului.

Tensiunea nominală declarată de producător este 230-400V, iar frecvența nominală este 50/60Hz. Sunt declarate, de asemenea, o tensiune de izolare Ui de 500V și o tensiune nominală de rezistență la impuls Uimp de 4kV.

Pentru model sunt indicate o temperatură de funcționare de la -25°C la +70°C și o temperatură de depozitare de la -40°C la +70°C. Aceste valori sunt parametri tehnici ai aparatului și nu înlocuiesc verificarea condițiilor instalației și a cerințelor proiectului electric.

Cum alegi corect varianta

Pentru alegerea modelului GW92110, pornește de la cerințele circuitului și verifică succesiv curentul nominal, numărul de poli, caracteristica de declanșare și capacitatea de rupere. Codul GW92110 este criteriul final de identificare atunci când trebuie comandată exact această variantă.

• 25A reprezintă curentul nominal al modelului.
• 1P indică faptul că întrerupătorul are un singur pol.
• Curba C identifică caracteristica de declanșare a variantei.
• 4.5kA Icn la 230V este capacitatea nominală de rupere declarată conform IEC EN 60898-1.
• 1 modul este spațiul modular ocupat de aparat.
• GW92110 este codul producătorului pentru identificarea exactă a produsului.

Pentru alte configurații și valori nominale poți compara gama de siguranțe automate sau selecția dedicată de siguranțe automate 25A. Pentru alte echipamente ale aceluiași producător poți consulta și gama GEWISS.

Erori frecvente

Alegerea numai după valoarea de 25A. Două întrerupătoare de 25A pot avea configurații diferite de poli, curbe sau capacități de rupere. Consecința este selectarea unei variante care nu corespunde cerințelor circuitului; verificarea trebuie făcută pe ansamblul parametrilor, nu doar pe curentul nominal.

Confundarea variantei 1P cu una 1P+N sau multipolară. GW92110 este un aparat 1P și ocupă un modul. Numărul de poli trebuie confirmat explicit înainte de comandă, chiar dacă alte produse din aceeași familie au tot curent nominal de 25A.

Confundarea Icn de 4.5kA cu Icu de 6kA. Pentru GW92110 sunt declarate 4.5kA Icn la 230V conform IEC EN 60898-1 și 6kA Icu la 230V conform IEC/EN 60947-2. Valorile aparțin unor referințe normative diferite și trebuie interpretate în contextul corespunzător.

Comandarea după aspect fără verificarea codului. În gama de întrerupătoare modulare există variante apropiate ca aspect și construcție. Pentru această siguranță automată 25A, identificatorul care confirmă varianta exactă este GW92110.

Întrebări frecvente

Ce tip de siguranță este GEWISS GW92110?

GEWISS GW92110 este un întrerupător automat miniatural MT45 cu 1 pol, curent nominal 25A, caracteristică C și lățime de 1 modul. Produsul este destinat protecției circuitelor împotriva supracurentului și scurtcircuitului.

Ce capacitate de rupere are GW92110?

GEWISS GW92110 are o capacitate nominală de rupere Icn de 4500A, respectiv 4.5kA, la 230V conform IEC EN 60898-1. Producătorul declară separat Icu de 6kA la 230V conform IEC/EN 60947-2, deci cele două valori nu trebuie confundate.

GW92110 este o siguranță automată 25A cu curbă C?

GW92110 este o siguranță automată 25A cu caracteristică de declanșare C, 1 pol și 1 modul. Pentru identificarea fără ambiguități a variantei, verifică împreună valorile 25A, 1P, curba C și codul GW92110.

Ce tensiune nominală are GEWISS GW92110?

GEWISS GW92110 are tensiunea nominală declarată de 230-400V și frecvența nominală de 50/60Hz. În plus, producătorul specifică o tensiune de izolare Ui de 500V și o tensiune nominală de rezistență la impuls Uimp de 4kV.

Câte module ocupă întrerupătorul GEWISS GW92110?

Întrerupătorul GEWISS GW92110 ocupă 1 modul și are configurație 1P. Acest detaliu ajută la diferențierea modelului de variantele cu mai mulți poli sau cu altă configurație modulară și trebuie verificat înainte de selectarea produsului.
