Siguranta automata 4P 16A GEWISS GW92188 curba C 4.5kA 4 module

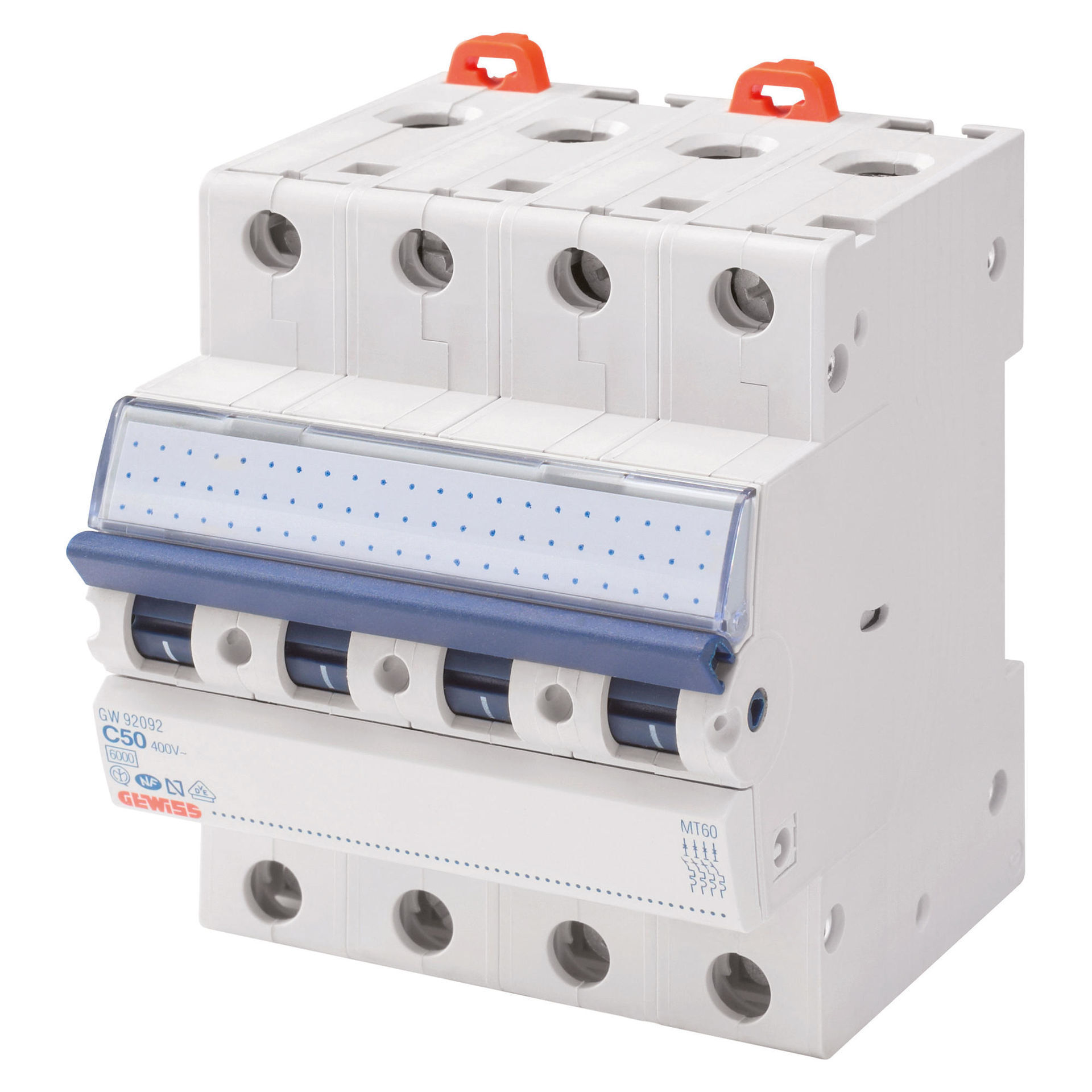

Siguranța automată 4P 16A GEWISS GW92188 este un disjunctor magnetotermic MCB din gama 90 MCB, cu patru poli, curent nominal de 16A și curbă de declanșare C. Funcționează la o tensiune nominală de 230-400V și la o frecvență de 50/60Hz. Capacitatea nominală de rupere Icn este de 4.5kA la 230V și 400V conform EN 60898-1. Aparatul ocupă 4 module și este destinat protecției circuitelor împotriva suprasarcinilor și scurtcircuitelor.

Configurația 4P diferențiază modelul GW92188

GW92188 este o siguranță automată cu patru poli. Configurația 4P trebuie verificată separat de curentul nominal, deoarece în gama de întreruptoare automate există variante cu același amperaj, dar cu alt număr de poli.

Modelul ocupă 4 module și are o lățime totală de 72mm. Acest lucru trebuie luat în calcul atunci când este stabilit spațiul necesar în tabloul electric.

O siguranță automată 4P de 16A nu este echivalentă cu una 1P, 2P sau 3P de 16A. Numărul de poli face parte din configurația electrică a aparatului și trebuie să corespundă cerințelor circuitului.

Curent nominal 16A și curbă C

Curentul nominal al modelului GW92188 este de 16A. Această valoare trebuie corelată cu proiectul electric, conductoarele și caracteristicile circuitului protejat, nu aleasă doar pentru că este o valoare uzuală în instalațiile electrice.

Curba de declanșare este C. Astfel, modelul poate fi identificat și prin combinația C16, alături de configurația 4P și capacitatea de rupere de 4.5kA.

Două siguranțe automate de 16A pot avea curbe, capacități de rupere sau configurații polare diferite. Amperajul singur nu este suficient pentru a stabili dacă două aparate sunt echivalente.

Pentru alte configurații cu același curent nominal poate fi consultată selecția de siguranțe automate 16A.

Capacitate de rupere Icn de 4.5kA

Siguranța automată GEWISS GW92188 are o capacitate nominală de rupere Icn de 4500A, respectiv 4.5kA, la 230V și 400V conform EN 60898-1.

Capacitatea de rupere este un criteriu care trebuie verificat atunci când sunt comparate întreruptoare automate aparent similare. Un alt model de 4P și 16A poate avea o altă valoare, chiar dacă amperajul și curba sunt identice.

Fișa tehnică indică separat și o capacitate de rupere Icu de 6kA la 230V și 400V conform IEC/EN 60947-2. Icn de 4.5kA și Icu de 6kA sunt valori definite în raport cu standarde diferite și nu trebuie tratate ca aceeași specificație.

Tensiune nominală 230-400V

GW92188 funcționează la o tensiune nominală de 230-400V și la o frecvență nominală de 50/60Hz. Tensiunea de izolație Ui este de 500V.

Tensiunea nominală de ținere la impuls Uimp este de 4kV. Tensiunea minimă de funcționare este de 12V AC/DC, iar tensiunea maximă de operare este de 440V AC sau 250V DC.

Aceste valori descriu limitele tehnice ale aparatului. Pentru alegerea efectivă a protecției trebuie urmărite în primul rând caracteristicile proiectului și ale circuitului în care urmează să fie integrat.

Conectarea conductorilor

Bornele modelului GW92188 permit conectarea conductorilor rigizi și flexibili în configurațiile specificate pentru aparat. Secțiunile acceptate ajung până la 1 x 35mm² sau 2 x 16mm².

Este prevăzută și configurația de conectare de până la 1 x 16mm² împreună cu 2 x 10mm². Cuplul nominal de strângere este de 2Nm.

Secțiunea conductorului nu trebuie stabilită pornind doar de la capacitatea maximă a bornei. Dimensionarea instalației și alegerea protecției trebuie să corespundă proiectului electric și condițiilor reale ale circuitului.

Durabilitate electrică și mecanică

GW92188 are o durabilitate electrică de 10.000 de manevre și o durabilitate mecanică de 20.000 de manevre. Aceste valori oferă repere concrete pentru ciclurile de funcționare pentru care este evaluat aparatul.

Temperatura de funcționare este cuprinsă între -25°C și +70°C. Pentru depozitare, intervalul este de la -40°C până la +70°C.

Ce verifici înainte de alegerea GW92188?

Începe cu numărul de poli. GW92188 este 4P, iar această configurație trebuie să fie cea prevăzută pentru circuit.

Verifică apoi curentul nominal. Modelul este de 16A și nu trebuie înlocuit automat cu o variantă de 10A, 20A sau alt amperaj doar pentru că aparatele sunt din aceeași gamă.

Curba trebuie verificată separat. GW92188 are curba C.

Capacitatea nominală de rupere Icn este de 4.5kA conform EN 60898-1. Dacă proiectul solicită alte caracteristici de rupere, trebuie ales aparatul corespunzător.

Trebuie verificat și spațiul disponibil în tablou. Modelul ocupă patru module, deci necesită 72mm pe șina modulară.

Pentru alte aparate de protecție poate fi consultată categoria de siguranțe automate.

Pentru alte echipamente ale producătorului este disponibilă selecția GEWISS.

Erori frecvente

Alegerea siguranței GW92188 numai după valoarea de 16A

GW92188 nu este definită doar prin curentul nominal. Modelul este 4P, are curba C, ocupă 4 module și are Icn de 4.5kA. Toate aceste caracteristici trebuie verificate înainte de alegere.

Confundarea Icn 4.5kA cu Icu 6kA

Pentru GW92188, Icn este de 4.5kA conform EN 60898-1. Separat, Icu este de 6kA conform IEC/EN 60947-2. Cele două valori nu trebuie folosite interschimbabil.

Ignorarea configurației cu patru poli

GW92188 este un aparat 4P. O siguranță automată cu mai puțini poli reprezintă o configurație diferită, chiar dacă are tot 16A și curba C.

Omiterea spațiului necesar în tabloul electric

Siguranța automată GW92188 ocupă 4 module. Spațiul disponibil trebuie verificat înainte de includerea aparatului în configurația tabloului.

Întrebări frecvente

Câți poli are siguranța automată GW92188?

Siguranța automată GEWISS GW92188 are 4 poli și ocupă 4 module.

Ce curent nominal are GW92188?

GW92188 are un curent nominal de 16A și folosește curba de declanșare C.

Ce capacitate de rupere are GW92188?

GW92188 are Icn de 4.5kA la 230V și 400V conform EN 60898-1. Fișa tehnică specifică separat Icu de 6kA conform IEC/EN 60947-2.

Ce tensiune nominală are siguranța GW92188?

Siguranța automată GEWISS GW92188 are tensiune nominală de 230-400V și funcționează la 50/60Hz.

Cât spațiu ocupă GW92188 în tablou?

GW92188 ocupă 4 module și are o lățime totală de 72mm.
