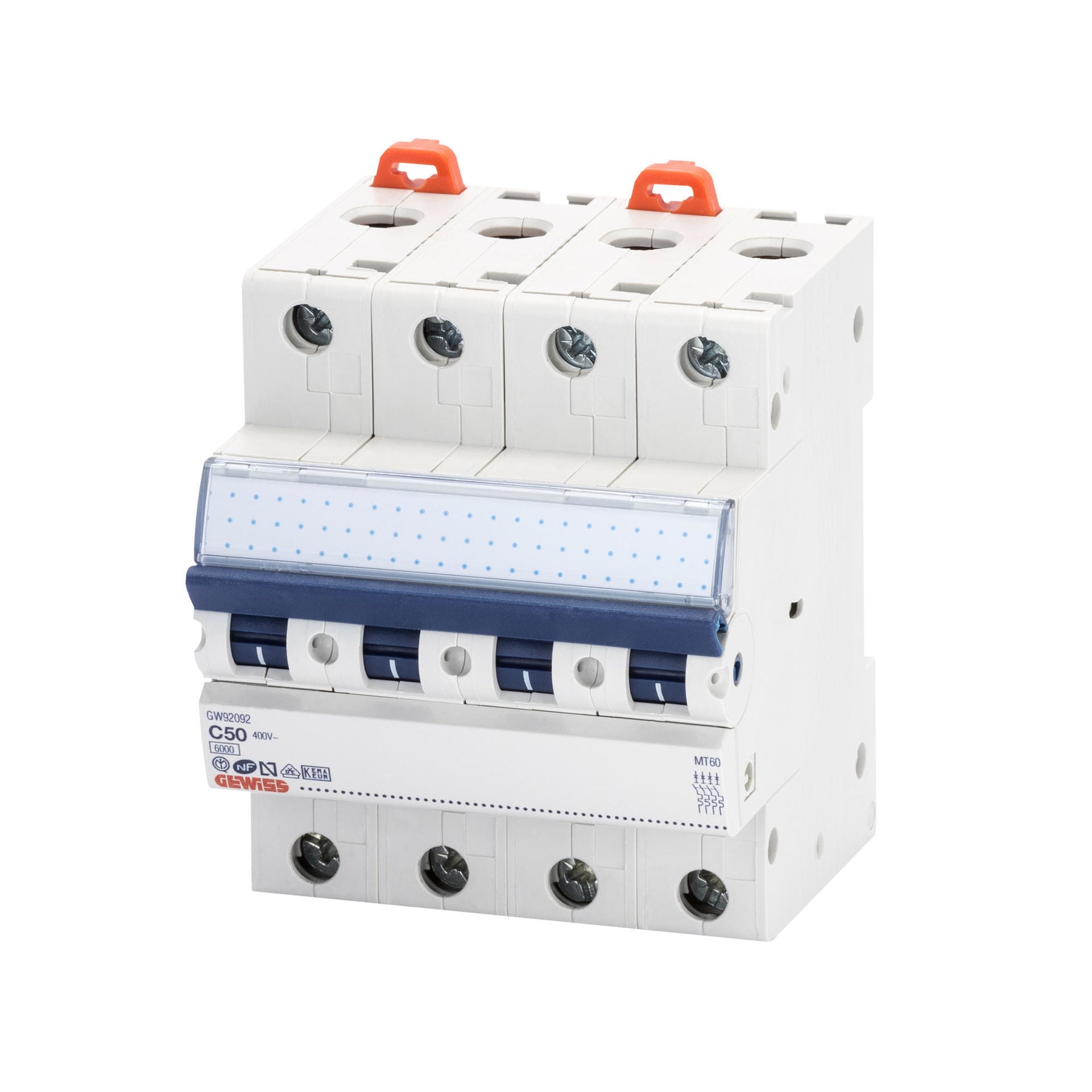

Siguranta automata 4P 50A GEWISS MT 60 GW92092 curba C 6kA

Siguranța automată 4P 50A GEWISS MT 60 GW92092 este un întrerupător automat modular cu 4 poli, curbă C și capacitate de rupere Icn de 6kA la 230V și 400V, conform IEC EN 60898-1. Are tensiune nominală de 230-400V, frecvență de 50/60Hz și ocupă 4 module în tabloul electric. Combinația 4P, 50A, curbă C și 6kA permite diferențierea acestei variante de alte siguranțe automate din gama GEWISS 90 MCB.

GW92092 este destinat protecției circuitelor împotriva supracurentului și scurtcircuitului. Alegerea unui întrerupător automat nu se face însă numai după valoarea curentului nominal. Numărul de poli, curba de declanșare, capacitatea de rupere și tensiunea nominală trebuie să corespundă cerințelor circuitului pentru care este prevăzut aparatul.

Configurație 4P, 50A și curbă C

Siguranța automată GEWISS GW92092 are 4 poli și curent nominal de 50A. Este o variantă MT 60 cu caracteristică de declanșare C și ocupă 4 module. Numărul de poli și numărul de module sunt două informații diferite: prima descrie configurația electrică a aparatului, iar a doua spațiul necesar în tabloul modular.

Curba C este o caracteristică distinctă a variantei GW92092. O siguranță automată de 50A cu altă curbă nu reprezintă același aparat, chiar dacă amperajul și numărul de poli sunt identice. Codul produsului devine astfel un reper util atunci când într-un tablou sunt folosite mai multe întrerupătoare automate cu valori apropiate.

Pentru alte aparate cu același curent nominal poate fi consultată selecția de siguranțe automate 50A. Pentru alte echipamente ale aceluiași brand este disponibilă și gama GEWISS.

Capacitate de rupere Icn de 6kA

Siguranța automată 4P 50A GEWISS GW92092 are capacitate de rupere nominală Icn de 6000A, respectiv 6kA, atât la 230V, cât și la 400V conform IEC EN 60898-1. Aceasta este valoarea relevantă pentru identificarea comercială a variantei ca siguranță automată 6kA.

GW92092 are și valori de capacitate ultimă de rupere Icu definite conform IEC/EN 60947-2: 20kA la 230V și 10kA la 400V. Icn și Icu sunt parametri diferiți și nu trebuie comparați ca și cum ar reprezenta aceeași caracteristică. Standardul și tipul valorii trebuie urmărite împreună atunci când sunt evaluate două aparate.

Capacitatea de întrerupere de serviciu Ics este egală cu Icn conform EN 60898-1, iar conform IEC/EN 60947-2 valoarea Ics este 75% din Icu. Separarea acestor parametri evită interpretarea greșită a unor valori de rupere exprimate în contexte normative diferite.

Tensiune nominală și caracteristici electrice

Siguranța automată GEWISS MT 60 GW92092 are tensiune nominală de 230-400V și frecvență nominală de 50/60Hz. Tensiunea de izolație Ui este de 500V, iar tensiunea nominală de rezistență la impuls Uimp este de 4kV.

Tensiunea minimă de funcționare este de 12V AC/DC. Limita maximă de operare este de 440V AC sau 220V DC. Aceste valori descriu limite tehnice diferite de tensiunea nominală de 230-400V și nu trebuie utilizate ca termeni echivalenți.

Pentru identificarea unei variante dintr-o listă de materiale, combinația dintre codul GW92092, 4P, 50A, curbă C și MT 60 oferă o verificare mai precisă decât termenul generic „siguranță automată GEWISS”.

Borne și spațiul necesar în tablou

GW92092 acceptă conductoare rigide și flexibile în configurațiile de secțiune prevăzute pentru borne: până la 1x35mm², până la 2x16mm² sau până la combinația 1x16mm² și 2x10mm². Cuplul nominal de strângere este de 2Nm.

Aceste valori permit verificarea caracteristicilor bornelor în raport cu configurația prevăzută în proiect. Curentul nominal de 50A și secțiunea admisă de borne sunt parametri diferiți; secțiunea conductorului nu trebuie stabilită exclusiv după amperajul înscris pe întrerupător.

Aparatul ocupă 4 module. Această informație trebuie luată în calcul la configurarea tabloului împreună cu spațiul necesar celorlalte aparate modulare.

Durabilitate și temperatură de funcționare

Siguranța automată GEWISS GW92092 are o durabilitate electrică de 10.000 de manevre și o durabilitate mecanică de 20.000 de manevre. Intervalul de temperatură de funcționare este de la -25 la +70 °C, iar temperatura de stocare este cuprinsă între -40 și +70 °C.

Valorile sunt specifice variantei GW92092. Alte întrerupătoare automate din gama 90 MCB pot avea curenți nominali, curbe sau capacități de rupere diferite, chiar dacă formatul exterior este apropiat.

Ce trebuie verificat înainte de alegere?

Configurația de 4 poli este primul criteriu. GW92092 nu trebuie confundată cu o siguranță automată 1P, 2P, 3P sau cu o altă configurație doar pentru că are același curent nominal de 50A.

Curba C este al doilea criteriu. O variantă cu altă curbă are o caracteristică de declanșare diferită și trebuie evaluată separat față de cerințele circuitului.

Capacitatea de rupere este un alt criteriu important. Pentru GW92092, Icn este 6kA la 230V și 400V conform IEC EN 60898-1. Dacă proiectul specifică o anumită capacitate de rupere, valoarea trebuie verificată împreună cu standardul la care se raportează.

Codul GW92092 completează identificarea produsului. Este deosebit de util atunci când sunt comparate mai multe întrerupătoare GEWISS MT 60 cu aceeași configurație de poli, dar cu amperaje diferite.

Erori frecvente

Alegerea siguranței automate doar după valoarea de 50A

Siguranța automată GEWISS GW92092 este 4P, 50A, curbă C și are Icn de 6kA. O altă siguranță de 50A poate avea alt număr de poli, altă curbă sau altă capacitate de rupere și nu trebuie considerată automat echivalentă.

Confundarea celor 4 poli cu cele 4 module

GW92092 are 4 poli și ocupă 4 module, dar cele două valori descriu caracteristici diferite. Numărul de poli definește configurația electrică, iar numărul de module indică spațiul ocupat în tabloul modular.

Confundarea Icn de 6kA cu valorile Icu

Siguranța automată GEWISS GW92092 are Icn de 6kA conform IEC EN 60898-1. Valorile Icu de 20kA la 230V și 10kA la 400V sunt definite conform IEC/EN 60947-2 și reprezintă un alt parametru. Pentru o comparație corectă trebuie verificat atât indicatorul, cât și standardul.

Alegerea unei alte curbe pentru că amperajul este același

GW92092 are caracteristică de declanșare C. O siguranță automată de 50A cu altă curbă reprezintă o variantă diferită și nu trebuie înlocuită automat doar pe baza amperajului.

Întrebări frecvente

Câți poli are siguranța automată GEWISS GW92092?

Siguranța automată GEWISS GW92092 are 4 poli și ocupă 4 module în tabloul electric.

Ce curbă are siguranța automată GW92092?

Siguranța automată 4P 50A GEWISS GW92092 are curbă de declanșare C și face parte din seria MT 60.

Ce capacitate de rupere are GW92092?

Siguranța automată GEWISS GW92092 are capacitate de rupere Icn de 6kA la 230V și 400V conform IEC EN 60898-1.

Ce tensiune nominală are siguranța GEWISS GW92092?

Siguranța automată GEWISS GW92092 are tensiune nominală de 230-400V și frecvență nominală de 50/60Hz.

Cât spațiu ocupă GW92092 în tabloul electric?

Siguranța automată 4P 50A GEWISS GW92092 ocupă 4 module. Spațiul trebuie corelat cu restul aparatelor prevăzute în configurația tabloului.
