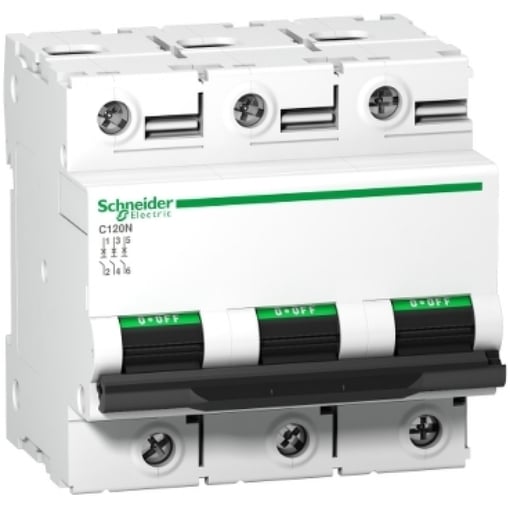

Siguranta automata 100A SCHNEIDER Acti9 C120N 3P curba C 10kA A9N18367

Siguranța automată 100A SCHNEIDER Acti9 C120N A9N18367 este un întreruptor automat modular 3P pentru distribuție electrică, cu trei poli protejați, caracteristică de declanșare C și unitate de declanșare termo-magnetică. Modelul combină protecția circuitului la suprasarcină și scurtcircuit, are curent nominal de 100A la 30°C și o capacitate nominală de rupere Icn de 10kA la 230-400V AC, conform IEC 60898-1.

Configurația trebuie identificată complet înainte de alegere: 100A, 3P, curba C și capacitatea de rupere nu sunt caracteristici interschimbabile. Acti9 C120N A9N18367 se montează prin clipsare pe șină DIN simetrică de 35mm și ocupă 9 pași de 9mm, adică o lățime de 81mm. Pentru integrarea într-un tablou contează atât parametrii electrici ai circuitului, cât și spațiul modular disponibil.

Caracteristicile principale ale siguranței automate 100A SCHNEIDER Acti9 C120N

Siguranța automată 100A SCHNEIDER Acti9 C120N are trei poli protejați și este destinată distribuției electrice. Declanșarea termo-magnetică răspunde celor două funcții principale ale aparatului: protecția la suprasarcină și protecția la scurtcircuit.

Ce înseamnă configurația 3P de 100A?

Modelul SCHNEIDER Acti9 C120N A9N18367 este tripolar, cu trei poli protejați și un curent nominal de 100A la 30°C. Configurația 3P trebuie diferențiată de aparatele 3P+N sau 4P: numărul de poli și modul în care aceștia sunt protejați sau comutați fac parte din configurația electrică a aparatului și trebuie să corespundă schemei instalației.

Curentul nominal de 100A nu trebuie tratat izolat. Pentru o selecție corectă trebuie corelate cel puțin curentul nominal, numărul de poli, curba de declanșare, tensiunea de funcționare și capacitatea de rupere. Dacă proiectul cere deja această valoare nominală, pot fi comparate și alte siguranțe automate 100A, păstrând însă toate celelalte criterii tehnice necesare.

Curba C și declanșarea termo-magnetică

Siguranța automată SCHNEIDER A9N18367 are caracteristică de declanșare C, cu limita de declanșare magnetică declarată la 5-10 x In. Curba este o caracteristică distinctă de amperaj: două aparate de 100A cu alte curbe de declanșare nu trebuie considerate automat echivalente.

Unitatea de declanșare este termo-magnetică. Funcția termică este asociată protecției la suprasarcină, iar funcția magnetică intervine pentru protecția la scurtcircuit în condițiile caracteristicii aparatului. Modelul are clasa de limitare 3 și indicator de poziție a contactului, iar comanda se realizează prin manetă.

Pentru o vedere mai largă asupra variantelor disponibile după curent, poli și caracteristică de declanșare, categoria de siguranțe automate permite compararea produselor fără a presupune că aparatele cu același amperaj au aceleași caracteristici.

Capacitatea de rupere depinde de tensiune și standard

Acti9 C120N A9N18367 are o capacitate nominală de rupere Icn de 10kA la 230-400V AC, conform IEC 60898-1. Această valoare nu trebuie desprinsă de tensiunea și standardul pentru care este declarată.

Conform IEC 60947-2, valorile Icu declarate diferă în funcție de tensiune: 20kA la 220-240V AC, 10kA la 380-415V AC și 6kA la 440V AC. Pentru curent continuu, producătorul declară 10kA Icu la tensiuni de până la 375V DC. Aceste valori explică de ce formularea simplificată „10kA” nu descrie singură toate condițiile de rupere ale aparatului.

Tensiunea nominală de izolație Ui este 500V AC, iar tensiunea nominală de ținere la impuls Uimp este 6kV. Aparatul este declarat adecvat pentru izolație conform IEC 60947-2.

Integrarea în tabloul electric

Siguranța automată SCHNEIDER Acti9 C120N A9N18367 se montează pe șină DIN simetrică de 35mm. Aparatul are lățimea de 81mm, înălțimea de 81mm și adâncimea de 73mm. Lățimea corespunde celor 9 pași de 9mm declarați pentru produs, echivalentul a 4.5 module standard de 18mm.

Această lățime este importantă atunci când spațiul disponibil în tablou este limitat. Numărul de poli nu trebuie confundat cu numărul de module ocupate: configurația electrică este 3P, însă lățimea fizică a aparatului este de 81mm.

Gama SCHNEIDER poate fi utilizată pentru navigarea către alte produse ale aceluiași producător, iar alegerea variantei de protecție trebuie făcută după parametrii electrici și dimensionali ceruți de proiect.

Erori frecvente la alegerea modelului A9N18367

Alegerea siguranței automate numai pentru că are 100A

Curentul nominal nu identifică singur aparatul potrivit. A9N18367 este 3P, are curba C și capacități de rupere declarate pentru tensiuni și standarde specifice. O altă siguranță de 100A poate avea alt număr de poli, altă curbă sau altă capacitate de rupere.

Confundarea valorii de 10kA cu o capacitate universală

Valoarea de 10kA Icn este declarată la 230-400V AC conform IEC 60898-1. În IEC 60947-2, capacitatea Icu variază cu tensiunea. Compararea a două aparate trebuie făcută folosind același tip de capacitate, aceeași tensiune și standardul relevant.

Confundarea configurației 3P cu spațiul ocupat în tablou

Acti9 C120N A9N18367 are trei poli protejați, dar lățimea aparatului este de 81mm și este exprimată și prin 9 pași de 9mm. Spațiul fizic disponibil în tablou trebuie verificat separat de configurația electrică 3P.

Întrebări frecvente

Ce protecții oferă siguranța automată SCHNEIDER Acti9 C120N A9N18367?

Modelul oferă protecție la suprasarcină și scurtcircuit printr-o unitate de declanșare termo-magnetică. Este un întreruptor automat modular și nu trebuie confundat cu un aparat de protecție diferențială.

Ce înseamnă 3P la modelul A9N18367?

3P înseamnă o configurație cu trei poli, toți trei protejați. Această configurație trebuie verificată în raport cu schema circuitului și nu trebuie confundată cu 3P+N sau 4P.

Ce capacitate de rupere are SCHNEIDER Acti9 C120N A9N18367?

Capacitatea Icn este 10kA la 230-400V AC conform IEC 60898-1. Conform IEC 60947-2, Icu este 20kA la 220-240V AC, 10kA la 380-415V AC și 6kA la 440V AC.

Cât spațiu ocupă A9N18367 în tabloul electric?

Întreruptorul are lățimea de 81mm și ocupă 9 pași de 9mm, echivalentul a 4.5 module de 18mm. Înălțimea este 81mm, iar adâncimea 73mm.

Siguranța automată A9N18367 se montează pe șină DIN?

Da. SCHNEIDER Acti9 C120N A9N18367 folosește montaj prin clipsare pe șină DIN simetrică de 35mm.
