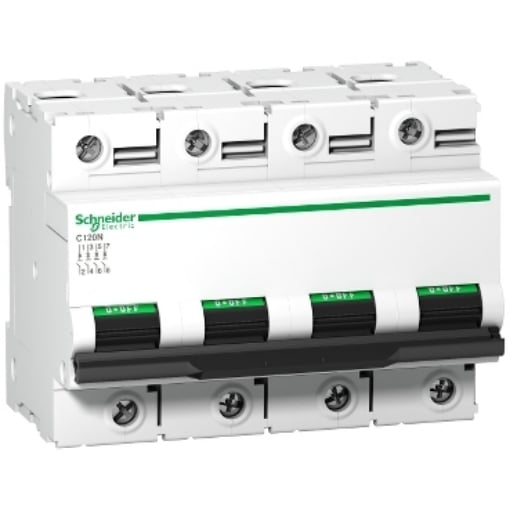

Siguranta automata 100A SCHNEIDER Acti9 C120N 4P curba C 10kA A9N18374

Siguranța automată 100A SCHNEIDER Acti9 C120N A9N18374 este un întreruptor automat modular 4P, cu patru poli protejați, curba de declanșare C și unitate de declanșare termo-magnetică. Modelul asigură protecția circuitului la suprasarcină și scurtcircuit, are curent nominal de 100A la 30°C și capacitate nominală de rupere Icn de 10kA la 230-400V AC conform IEC 60898-1. Aparatul se montează pe șină DIN simetrică de 35mm și are lățimea de 108mm.

Pentru alegerea corectă a acestei variante trebuie urmărite împreună configurația 4P, curentul nominal de 100A, curba C și capacitatea de rupere corespunzătoare tensiunii și standardului aplicabil. A9N18374 nu trebuie selectat doar după amperaj: numărul de poli, caracteristica de declanșare și condițiile în care este declarată capacitatea de rupere diferențiază modelul de alte siguranțe automate de 100A.

Caracteristicile principale ale siguranței automate 100A SCHNEIDER Acti9 C120N

Siguranța automată 100A SCHNEIDER Acti9 C120N are patru poli, toți patru protejați, și este destinată distribuției electrice. Declanșarea termo-magnetică combină protecția la suprasarcină cu protecția la scurtcircuit, iar curba C definește caracteristica de declanșare a acestei variante.

Ce înseamnă configurația 4P de 100A?

Siguranța automată SCHNEIDER A9N18374 are configurație 4P, cu patru poli protejați. Numărul de poli este o caracteristică esențială pentru identificarea variantei și trebuie corelat cu schema circuitului. Acest model nu trebuie confundat cu Acti9 C120N A9N18367, care are același curent nominal de 100A și aceeași curbă C, dar configurație 3P.

Diferența dintre variante are și o consecință dimensională. Modelul 4P A9N18374 are lățimea de 108mm, în timp ce numărul de poli descrie configurația electrică. Pentru proiectarea tabloului trebuie verificat separat spațiul fizic ocupat de aparat.

Dacă selecția pornește de la curentul nominal, gama de siguranțe automate 100A permite compararea variantelor disponibile după numărul de poli, curba de declanșare și ceilalți parametri necesari proiectului.

Curba C și protecția termo-magnetică

Acti9 C120N A9N18374 utilizează o unitate de declanșare termo-magnetică și caracteristică de declanșare C. Funcția termică asigură protecția la suprasarcină, iar funcția magnetică asigură protecția la scurtcircuit în limitele caracteristicii aparatului.

Pentru curba C, producătorul declară limita de declanșare magnetică la 5-10 x In. Curba nu este o denumire alternativă pentru curentul nominal: un aparat de 100A cu altă caracteristică de declanșare reprezintă o variantă electrică diferită. De aceea, „100A” și „curba C” trebuie verificate ca parametri separați.

Aparatul are clasa de limitare 3. Comanda este realizată prin manetă, iar semnalizarea locală indică poziția ON/OFF. Pentru compararea cu alte configurații modulare de protecție poate fi consultată categoria de siguranțe automate.

Capacitatea de rupere la diferite tensiuni

Siguranța automată SCHNEIDER Acti9 C120N A9N18374 are Icn de 10kA la 230-400V AC conform IEC 60898-1. Capacitatea de rupere nu trebuie interpretată independent de tensiunea de funcționare și de standardul conform căruia este exprimată.

Conform IEC 60947-2, producătorul declară pentru acest model o capacitate ultimă de rupere Icu de 20kA la 220-240V AC, 10kA la 380-415V AC și 6kA la 440V AC. Pentru curent continuu este declarată o valoare Icu de 10kA la tensiuni de până la 500V DC.

Aceste valori arată de ce simpla mențiune „10kA” nu este suficientă pentru orice comparație tehnică. Atunci când două aparate sunt evaluate după capacitatea de rupere, trebuie comparate valori exprimate pentru aceeași tensiune și în același context normativ.

Dimensiuni și spațiul ocupat în tabloul electric

Siguranța automată 4P SCHNEIDER Acti9 C120N A9N18374 are dimensiuni de 108mm lățime, 81mm înălțime și 73mm adâncime. Montajul se realizează prin clipsare pe șină DIN simetrică de 35mm.

Lățimea de 108mm corespunde celor 12 pași de 9mm declarați pentru aparat, adică echivalentul a 6 module standard de 18mm. Această informație este importantă înainte de alegerea tabloului sau atunci când aparatul trebuie adăugat într-un tablou existent, deoarece configurația 4P nu înseamnă automat că produsul ocupă numai patru module de 18mm.

Gradul de protecție indicat pentru aparat este IP20. Temperatura ambientală declarată pentru funcționare este cuprinsă între -25°C și +70°C, iar pentru depozitare între -40°C și +85°C.

Ce trebuie verificat înainte de alegerea modelului A9N18374?

A9N18374 trebuie ales după ansamblul parametrilor electrici și dimensionali, nu doar după curentul de 100A. Configurația cerută trebuie să fie 4P, cu patru poli protejați, iar caracteristica de declanșare necesară trebuie să fie curba C. Capacitatea de rupere trebuie evaluată pentru tensiunea și standardul relevante instalației.

Trebuie verificat și spațiul disponibil în tablou. Lățimea de 108mm este mai relevantă pentru integrarea fizică decât simpla mențiune „4P”. Montajul pe șină DIN de 35mm stabilește, la rândul său, sistemul mecanic în care aparatul poate fi instalat.

Codul A9N18374 identifică exact această combinație Acti9 C120N de 100A, 4P și curba C. El este util pentru diferențierea față de alte variante din aceeași familie, mai ales atunci când mai multe produse au același amperaj și aceeași curbă.

Erori frecvente la alegerea siguranței automate

Alegerea aparatului numai după curentul nominal de 100A

Două siguranțe automate de 100A nu sunt automat echivalente. Numărul de poli, curba de declanșare, capacitatea de rupere și dimensiunile pot fi diferite. A9N18374 este varianta 4P, curba C, din gama Acti9 C120N.

Confundarea configurației 4P cu patru module de 18mm

4P descrie numărul de poli ai aparatului, nu lățimea sa exprimată în module. A9N18374 are lățimea de 108mm, corespunzătoare la 12 pași de 9mm sau 6 module de 18mm. Această diferență contează la verificarea spațiului disponibil în tablou.

Compararea capacității de rupere fără tensiune și standard

Valoarea Icn este 10kA la 230-400V AC conform IEC 60898-1, în timp ce valorile Icu conform IEC 60947-2 diferă în funcție de tensiune. O comparație corectă trebuie să păstreze același parametru, tensiunea relevantă și același context normativ.

Întrebări frecvente

Ce protecție oferă siguranța automată SCHNEIDER Acti9 C120N A9N18374?

A9N18374 asigură protecția la suprasarcină și scurtcircuit printr-o unitate de declanșare termo-magnetică. Este un întreruptor automat modular și nu este un aparat de protecție diferențială.

Câți poli are SCHNEIDER A9N18374?

Modelul A9N18374 are configurație 4P, cu patru poli protejați. Acesta este unul dintre criteriile care îl diferențiază de varianta Acti9 C120N 3P de 100A.

Ce capacitate de rupere are A9N18374?

Capacitatea nominală Icn este 10kA la 230-400V AC conform IEC 60898-1. Conform IEC 60947-2, Icu este 20kA la 220-240V AC, 10kA la 380-415V AC și 6kA la 440V AC.

Cât spațiu ocupă siguranța automată A9N18374?

Aparatul are lățimea de 108mm, corespunzătoare la 12 pași de 9mm și echivalentul a 6 module de 18mm. Înălțimea este 81mm, iar adâncimea 73mm.

Pe ce tip de șină se montează SCHNEIDER Acti9 C120N A9N18374?

Modelul se montează prin clipsare pe șină DIN simetrică de 35mm. Spațiul necesar în tablou trebuie verificat folosind lățimea aparatului de 108mm.
