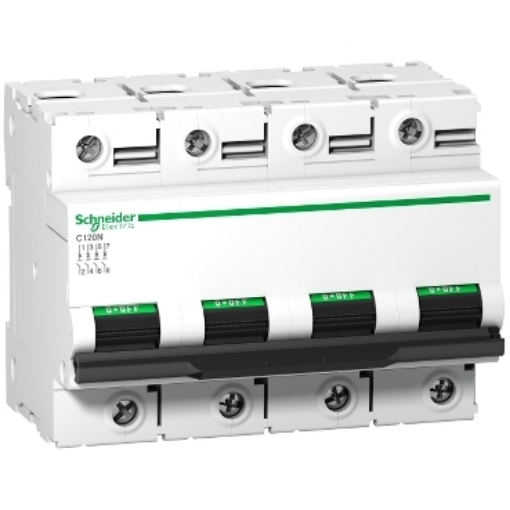

Siguranța automată 125A SCHNEIDER Acti9 C120N A9N18376 este un întreruptor automat modular 4P, cu patru poli protejați, curba de declanșare C și unitate de declanșare termo-magnetică. Modelul este destinat distribuției electrice și combină protecția la suprasarcină cu protecția la scurtcircuit. Curentul nominal este de 125A la 30°C, iar capacitatea nominală de rupere Icn este de 10kA la 400V AC, 50/60Hz, conform IEC 60898-1.
Referința A9N18376 identifică varianta Acti9 C120N cu 4 poli protejați, 125A și curba C. Pentru alegere trebuie urmărite împreună aceste caracteristici, deoarece două siguranțe automate de 125A pot avea configurații de poli, curbe sau capacități de rupere diferite. Aparatul are lățimea de 108mm și se montează prin clipsare pe șină DIN simetrică de 35mm.
Caracteristicile siguranței automate 125A SCHNEIDER Acti9 C120N
Siguranța automată 125A SCHNEIDER Acti9 C120N A9N18376 are configurație 4P și toți cei patru poli sunt protejați. Declanșarea este termo-magnetică, iar producătorul declară pentru curba C o limită de declanșare magnetică de 5-10 x In.
| Criteriu |
Valoare confirmată |
Ce înseamnă pentru alegere |
| Curent nominal |
125A la 30°C |
Identifică amperajul acestei variante C120N. |
| Configurație |
4P, 4 poli protejați |
Numărul de poli trebuie corelat cu configurația circuitului. |
| Curba de declanșare |
C |
Limita de declanșare magnetică declarată este 5-10 x In. |
| Capacitate de rupere Icn |
10kA la 400V AC |
Valoare declarată conform IEC 60898-1 la tensiunea indicată. |
| Montaj |
Șină DIN simetrică 35mm |
Aparatul este realizat pentru montaj clipsabil pe acest suport. |
| Lățime |
108mm, 12 pași de 9mm |
Echivalează cu o lățime de 6 module standard de 18mm. |
Ce înseamnă configurația 4P la modelul A9N18376?
Acti9 C120N A9N18376 este un aparat 4P, cu patru poli protejați. Configurația de poli este un criteriu separat de amperaj și de curba de declanșare. Din acest motiv, modelul nu trebuie considerat echivalent cu o siguranță automată 3P sau cu o altă configurație doar pentru că produsele au același curent nominal de 125A.
Configurația 4P nu descrie nici spațiul modular ocupat. A9N18376 are lățimea fizică de 108mm și 12 pași de 9mm, adică echivalentul a 6 module de 18mm. Verificarea acestei dimensiuni este relevantă atunci când aparatul trebuie integrat într-un tablou cu spațiu disponibil limitat.
Pentru compararea altor variante cu același curent nominal poate fi consultată selecția de siguranțe automate 125A. Numărul de poli, curba și capacitatea de rupere trebuie însă verificate separat pentru fiecare model.
Curba C și protecția termo-magnetică
Siguranța automată SCHNEIDER Acti9 C120N A9N18376 utilizează o unitate de declanșare termo-magnetică. Funcția termică este asociată protecției la suprasarcină, iar funcția magnetică protecției la scurtcircuit. Pentru această variantă, Schneider declară curba C și o limită de declanșare magnetică de 5-10 x In.
Curba C trebuie tratată ca un parametru propriu al aparatului. Nu rezultă automat din valoarea de 125A și nu trebuie înlocuită cu o altă curbă doar pentru că amperajul este identic. La compararea mai multor siguranțe automate, curentul nominal, curba de declanșare, polii și capacitatea de rupere formează împreună profilul tehnic relevant al produsului.
Aparatul are clasa de limitare 3 conform IEC 60947-2 și indicator pentru poziția contactului. Schneider declară, de asemenea, că modelul este adecvat pentru izolare conform IEC 60947-2.
Capacitatea de rupere trebuie corelată cu tensiunea și standardul
A9N18376 are capacitate nominală de rupere Icn de 10kA la 400V AC, 50/60Hz, conform IEC 60898-1. Mențiunea „10kA” trebuie interpretată împreună cu tensiunea și standardul pentru care valoarea este declarată, nu ca o caracteristică independentă de acestea.
Conform IEC 60947-2, producătorul declară valori Icu diferite în funcție de tensiune: 20kA la 220-240V AC, 10kA la 380-415V AC și 6kA la 440V AC. Pentru funcționare în curent continuu este declarată o capacitate Icu de 10kA la tensiuni de până la 500V DC.
Și capacitatea de rupere de serviciu Ics variază cu tensiunea și standardul. De aceea, compararea unor aparate doar după o valoare exprimată în kA poate fi insuficientă dacă nu este verificat și contextul tehnic în care valoarea respectivă este specificată.
Tensiuni nominale și parametri de izolație
Schneider declară pentru Acti9 C120N A9N18376 mai multe tensiuni nominale de funcționare, inclusiv 220-240V AC, 230-400V AC, 380-415V AC și 440V AC la 50/60Hz, precum și până la 500V DC. Capacitățile de rupere asociate nu sunt însă identice la toate aceste tensiuni.
Tensiunea nominală de izolație Ui este de 500V AC la 50/60Hz conform IEC 60947-2, iar tensiunea nominală de ținere la impuls Uimp este de 6kV. Aceste valori sunt parametri diferiți de tensiunea nominală de funcționare și nu trebuie folosiți ca sinonime pentru aceasta.
Dimensiuni și integrarea în tabloul electric
Siguranța automată 4P SCHNEIDER Acti9 C120N A9N18376 măsoară 108mm în lățime, 81mm în înălțime și 73mm în adâncime. Montajul este clipsabil pe șină DIN simetrică de 35mm. Producătorul indică 12 pași de 9mm, ceea ce corespunde unei lățimi totale de 108mm.
Pentru raportarea la modulele standard de 18mm, această lățime este echivalentă cu 6 module. Este o diferență importantă față de simpla mențiune 4P: cei patru poli descriu configurația electrică, în timp ce cei 108mm descriu spațiul fizic ocupat de aparat.
Gradul de protecție al aparatului este IP20 conform IEC 60529. Domeniul declarat al temperaturii ambientale de funcționare este de la -25°C la +70°C, iar cel pentru depozitare este de la -40°C la +85°C.
Pentru navigarea către alte game și aparate ale producătorului poate fi consultată pagina SCHNEIDER. O altă referință trebuie comparată însă după caracteristicile cerute circuitului, nu doar după marcă sau apartenența la aceeași gamă.
Ce trebuie verificat când alegi A9N18376?
Modelul A9N18376 trebuie identificat prin combinația 125A, 4P, curba C și gama Acti9 C120N. Curentul nominal de 125A nu este suficient pentru a stabili echivalența cu un alt aparat. Trebuie verificate configurația de poli și caracteristica de declanșare, iar capacitatea de rupere trebuie analizată pentru tensiunea și standardul relevante.
Dimensiunile sunt un criteriu separat. A9N18376 are 108mm lățime, astfel încât spațiul necesar nu poate fi dedus doar din faptul că aparatul este 4P. În plus, montajul este prevăzut pentru șină DIN simetrică de 35mm.
Codul A9N18376 este util atunci când sunt comparate variante apropiate din familia C120N. El identifică exact versiunea 4P de 125A cu curba C și evită confundarea cu variante care au alt amperaj sau alt număr de poli.
Erori frecvente la alegerea unei siguranțe automate 125A
Alegerea aparatului doar după valoarea de 125A
Curentul nominal este numai unul dintre parametrii de selecție. A9N18376 este 4P, are curba C și caracteristici de rupere declarate pentru tensiuni și standarde precise. Un alt aparat de 125A nu este automat echivalent.
Confundarea configurației 4P cu patru module
4P descrie cei patru poli ai aparatului. A9N18376 are lățimea de 108mm, adică 12 pași de 9mm și echivalentul a 6 module de 18mm. Spațiul necesar în tablou trebuie verificat după dimensiunea fizică.
Compararea valorilor în kA fără tensiune și standard
Capacitatea Icn este de 10kA la 400V AC conform IEC 60898-1. Conform IEC 60947-2, valorile Icu sunt diferite în funcție de tensiune. Pentru o comparație relevantă trebuie urmărit același tip de capacitate în aceleași condiții de tensiune.
Confundarea tensiunii de izolație cu tensiunea de funcționare
Ui de 500V AC este tensiunea nominală de izolație. Producătorul declară separat tensiunile nominale de funcționare ale aparatului. Cele două specificații au semnificații diferite și nu trebuie tratate ca valori echivalente.
Întrebări frecvente
Câți poli are siguranța automată SCHNEIDER A9N18376?
A9N18376 are configurație 4P, cu patru poli protejați. Configurația face parte din identificarea exactă a variantei Acti9 C120N de 125A.
Ce capacitate de rupere are Acti9 C120N A9N18376?
Capacitatea Icn este de 10kA la 400V AC, 50/60Hz, conform IEC 60898-1. Conform IEC 60947-2, Icu este de 20kA la 220-240V AC, 10kA la 380-415V AC și 6kA la 440V AC.
Ce înseamnă curba C la A9N18376?
Curba C este caracteristica de declanșare a aparatului. Pentru acest model, producătorul declară limita de declanșare magnetică la 5-10 x In.
Cât spațiu ocupă A9N18376 în tabloul electric?
Siguranța automată are lățimea de 108mm, corespunzătoare la 12 pași de 9mm și echivalentul a 6 module de 18mm. Înălțimea este de 81mm, iar adâncimea de 73mm.
Pe ce tip de șină se montează SCHNEIDER Acti9 C120N A9N18376?
Modelul este prevăzut pentru montaj clipsabil pe șină DIN simetrică de 35mm. Gradul de protecție declarat pentru aparat este IP20 conform IEC 60529.
