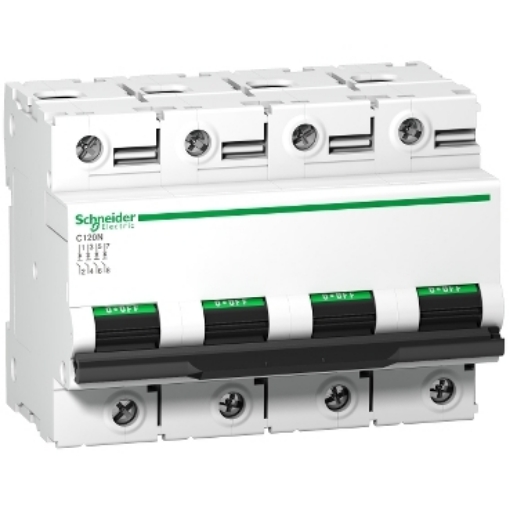

Siguranța automată 80A SCHNEIDER Acti9 C120N A9N18372 este un întreruptor automat modular 4P, cu patru poli protejați, curba de declanșare C și unitate de declanșare termo-magnetică. Modelul asigură protecția circuitului la suprasarcină și scurtcircuit, are curent nominal de 80A la 30°C și capacitate nominală de rupere Icn de 10kA la 230-400V AC, 50/60Hz, conform IEC 60898-1. Aparatul se montează prin clipsare pe șină DIN simetrică de 35mm.
Referința A9N18372 identifică exact varianta Acti9 C120N de 80A, 4P și curba C. Aceste caracteristici trebuie urmărite împreună atunci când produsul este comparat cu alte întreruptoare automate. Un alt aparat de 80A nu este automat echivalent dacă are alt număr de poli, altă curbă de declanșare sau caracteristici de rupere diferite.
Siguranță automată 80A cu patru poli protejați
Siguranța automată 80A SCHNEIDER Acti9 C120N A9N18372 are configurație 4P, cu toți cei patru poli protejați. Configurația de poli este o caracteristică distinctă de curentul nominal și trebuie verificată atunci când produsul este selectat pentru o instalație sau comparat cu o altă variantă C120N.
Mențiunea 4P nu descrie spațiul modular ocupat de aparat. A9N18372 are lățimea de 108mm, ceea ce corespunde la 12 pași de 9mm și echivalentului a 6 module standard de 18mm. Prin urmare, configurația electrică și dimensiunea fizică trebuie tratate separat.
Pentru compararea variantelor cu același amperaj poate fi consultată selecția de siguranțe automate 80A. În cadrul comparației trebuie păstrate însă configurația 4P, curba C și capacitatea de rupere corespunzătoare acestei referințe.
Protecție termo-magnetică la suprasarcină și scurtcircuit
Acti9 C120N A9N18372 utilizează o unitate de declanșare termo-magnetică pentru protecția la suprasarcină și scurtcircuit. Schneider descrie explicit produsul ca întreruptor automat MCB pentru distribuție și confirmă combinația celor două funcții de protecție.
Funcția termică și funcția magnetică răspund unor condiții diferite de supracurent. Pentru această variantă, caracteristica de declanșare este curba C. Curentul nominal de 80A nu definește singur comportamentul declanșării, motiv pentru care amperajul și curba trebuie verificate ca specificații separate.
A9N18372 este un întreruptor automat și nu include implicit protecție diferențială. Schneider menționează posibilitatea asocierii gamei C120 cu dispozitive diferențiale Vigi și cu auxiliare, însă acestea reprezintă funcții sau componente suplimentare și nu trebuie atribuite aparatului de bază ca dotări integrate.
Ce înseamnă curba C la A9N18372?
Siguranța automată SCHNEIDER Acti9 C120N A9N18372 are caracteristică de declanșare C. Curba este un parametru separat de curentul nominal de 80A și de capacitatea de rupere. Două aparate cu același amperaj pot avea caracteristici de declanșare diferite și, în consecință, nu trebuie considerate automat echivalente.
Acest lucru este relevant mai ales în familia C120N, unde există mai multe combinații de amperaj și număr de poli. Pentru identificarea variantei prezentate aici trebuie păstrată combinația 80A, 4P și curba C, confirmată și prin referința A9N18372.
La compararea cu alte siguranțe automate, curba trebuie evaluată împreună cu numărul de poli, curentul nominal și capacitatea de rupere. Asemănarea vizuală sau apartenența la aceeași gamă nu confirmă echivalența tehnică.
Capacitate de rupere Icn de 10kA la 230-400V AC
Siguranța automată 80A SCHNEIDER Acti9 C120N A9N18372 are capacitate nominală de rupere Icn de 10000A, adică 10kA, la 230-400V AC, 50/60Hz, conform IEC 60898-1. Valoarea trebuie interpretată împreună cu tensiunea și standardul în care este declarată.
Curentul nominal de 80A și capacitatea de rupere de 10kA nu descriu același parametru. Cei 80A reprezintă curentul nominal al aparatului la 30°C, în timp ce valoarea de 10kA exprimă capacitatea de întrerupere declarată în condițiile precizate de producător.
Distincția este importantă atunci când sunt comparate mai multe întreruptoare automate. O mențiune precum „10kA” fără tensiunea și standardul asociate nu oferă întregul context necesar pentru compararea caracteristicilor de rupere.
Icn și Icu nu trebuie confundate
Pentru A9N18372, Schneider declară caracteristicile de rupere atât în contextul IEC 60898-1, cât și al IEC 60947-2. Icn este de 10kA la 230-400V AC conform IEC 60898-1, în timp ce capacitatea ultimă de rupere Icu conform IEC 60947-2 variază în funcție de tensiunea de funcționare.
Conform IEC 60947-2, Icu este de 20kA la 220-240V AC, 10kA la 380-415V AC și 6kA la 440V AC. Pentru curent continuu, producătorul declară Icu de 10kA la tensiuni de până la 500V DC.
Aceste valori explică de ce două specificații exprimate în kA nu trebuie comparate fără a verifica mai întâi parametrul tehnic, tensiunea și standardul. Icn și Icu au contexte normative diferite, iar valoarea relevantă trebuie citită în condițiile pentru care este declarată.
Tensiuni de funcționare și izolație
Acti9 C120N A9N18372 este specificat pentru mai multe tensiuni nominale de funcționare. Schneider declară 220-240V AC, 230-400V AC, 380-415V AC și 440V AC la 50/60Hz, precum și funcționare la tensiuni de până la 500V DC. Capacitățile de rupere asociate trebuie însă verificate pentru tensiunea relevantă.
Tensiunea nominală de izolație Ui este de 500V AC la 50/60Hz conform IEC 60947-2, iar tensiunea nominală de ținere la impuls Uimp este de 6kV. Aceste caracteristici nu sunt sinonime cu tensiunea nominală de funcționare și nici cu capacitatea de rupere.
Separarea acestor parametri ajută la citirea corectă a fișei tehnice: Ue descrie tensiunea de funcționare, Ui tensiunea nominală de izolație, iar Uimp tensiunea nominală de ținere la impuls.
Dimensiuni și spațiul necesar în tabloul electric
Siguranța automată 4P SCHNEIDER Acti9 C120N A9N18372 are dimensiuni de 108mm lățime, 81mm înălțime și 73mm adâncime. Lățimea corespunde la 12 pași de 9mm, adică echivalentul a 6 module standard de 18mm.
Această informație este utilă pentru verificarea spațiului fizic disponibil în tablou. Faptul că aparatul este 4P nu înseamnă că ocupă automat numai patru module de 18mm. În cazul A9N18372, configurația este 4P, dar lățimea efectivă este de 108mm.
Montajul este clipsabil pe șină DIN simetrică de 35mm. Comanda aparatului se realizează prin manetă, iar semnalizarea locală indică poziția ON/OFF. Gradul de protecție indicat pentru aparat este IP20.
Durabilitate și integrarea în gama Acti9 C120
Schneider declară pentru A9N18372 o durabilitate mecanică de 20000 de cicluri și o durabilitate electrică de 5000 de cicluri conform IEC 60947-2. Aceste valori descriu caracteristicile de anduranță ale aparatului și sunt distincte de numărul de operații pe care le poate impune o anumită aplicație.
Producătorul poziționează C120N pentru distribuție și indică segmentele rezidențial și comercial de mici dimensiuni. De asemenea, produsul este declarat adecvat pentru izolare în conformitate cu IEC/EN 60947-2 și IEC/EN 60898-1.
Pentru alte aparate și game ale producătorului poate fi consultată pagina SCHNEIDER. O altă referință trebuie însă verificată după propriile caracteristici, chiar dacă aparține aceleiași familii Acti9.
Ce trebuie verificat înainte de alegerea A9N18372?
A9N18372 trebuie identificat prin combinația Acti9 C120N, 80A, 4P, curba C și Icn 10kA la 230-400V AC conform IEC 60898-1. Curentul nominal nu este suficient pentru alegerea unei variante echivalente, deoarece numărul de poli și caracteristica de declanșare pot fi diferite.
Trebuie verificat și spațiul disponibil în tabloul electric. Cei patru poli nu indică direct lățimea modulară: A9N18372 măsoară 108mm și ocupă echivalentul a 6 module de 18mm. Sistemul mecanic de montaj este șina DIN simetrică de 35mm.
Codul A9N18372 și EAN 3606480379437 permit verificarea exactă a variantei. Sunt repere utile mai ales când sunt comparate mai multe produse Acti9 C120N cu aspect apropiat și diferențe de amperaj, număr de poli sau curbă.
Erori frecvente la alegerea unei siguranțe automate 80A
Alegerea aparatului numai după curentul nominal de 80A
Un alt întreruptor automat de 80A nu este automat echivalent cu A9N18372. Pentru acest model sunt confirmate configurația 4P cu patru poli protejați, curba C și capacitatea Icn de 10kA la 230-400V AC conform IEC 60898-1.
Confundarea configurației 4P cu patru module de 18mm
4P descrie configurația electrică a aparatului. A9N18372 are lățimea de 108mm, corespunzătoare la 12 pași de 9mm și echivalentul a 6 module de 18mm. Dimensiunea trebuie verificată separat.
Compararea capacității de rupere fără tensiune și standard
Valoarea Icn de 10kA este declarată la 230-400V AC conform IEC 60898-1. Valorile Icu conform IEC 60947-2 diferă în funcție de tensiune, astfel încât simpla comparație a numerelor exprimate în kA poate conduce la o concluzie greșită.
Presupunerea unei protecții diferențiale integrate
A9N18372 este un întreruptor automat MCB pentru protecție la suprasarcină și scurtcircuit. Posibilitatea de asociere cu dispozitive Vigi nu înseamnă că produsul de bază include protecție diferențială.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Acti9 C120N A9N18372?
A9N18372 este un întreruptor automat modular MCB de 80A, 4P și curba C. Are patru poli protejați și asigură protecția la suprasarcină și scurtcircuit.
Ce capacitate de rupere are A9N18372?
Capacitatea nominală Icn este de 10kA la 230-400V AC, 50/60Hz, conform IEC 60898-1. Conform IEC 60947-2, producătorul declară valori Icu care variază în funcție de tensiune.
Cât spațiu ocupă Acti9 C120N A9N18372?
Aparatul are lățimea de 108mm, echivalentă cu 6 module de 18mm. Înălțimea este de 81mm, iar adâncimea de 73mm.
Pe ce tip de șină se montează A9N18372?
Modelul se montează prin clipsare pe șină DIN simetrică de 35mm. Configurația sa este 4P, cu patru poli protejați.
A9N18372 include protecție diferențială?
Nu, A9N18372 este un întreruptor automat MCB. Schneider indică posibilitatea asocierii gamei C120 cu dispozitive diferențiale Vigi, însă protecția diferențială nu este integrată în această referință.
