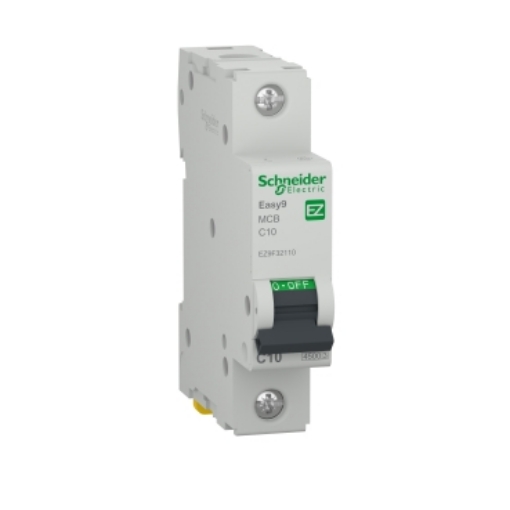

Siguranța automată 10A SCHNEIDER Easy9 EZ9F32110 este un întreruptor automat modular MCB 1P, cu un pol protejat, curba C și declanșare termo-magnetică pentru protecția circuitului la suprasarcină și scurtcircuit. Modelul are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, la 230V AC, 50Hz, conform IEC 60898-1. Are lățimea de 18mm și se montează clipsabil pe șină DIN, fiind un aparat de un modul pentru tablouri electrice modulare.
Referința EZ9F32110 identifică varianta Easy9 cu 1P, curent nominal de 10A și caracteristică de declanșare C. Schneider declară un singur pol protejat și adecvarea pentru izolație conform IEC 60898-1. MPN-ul este EZ9F32110, iar EAN-ul produsului este 3606481492852.
Siguranță automată 10A cu un pol protejat
Easy9 EZ9F32110 are configurație 1P și un pol protejat. Această configurație trebuie diferențiată de modelele 1P+N, 2P sau multipolare, chiar dacă aparatele comparate au același curent nominal de 10A și fac parte din aceeași familie de produse.
În cazul EZ9F32110, configurația 1P și lățimea de 18mm fac produsul ușor de identificat în gama Easy9. Schneider exprimă gabaritul și ca doi pași de 9mm, ceea ce corespunde unui modul standard de 18mm.
Pentru compararea altor variante cu același amperaj poate fi consultată selecția de siguranțe automate 10A. Numărul de poli, curba de declanșare și capacitatea de rupere trebuie însă verificate separat pentru fiecare referință.
Protecție la suprasarcină și scurtcircuit
Siguranța automată SCHNEIDER Easy9 EZ9F32110 combină protecția la scurtcircuit cu protecția la curenți de suprasarcină. Aparatul utilizează o unitate de declanșare termo-magnetică, iar Schneider îl clasifică drept întreruptor automat miniatural.
Aceste funcții definesc modelul ca MCB. EZ9F32110 nu trebuie confundat cu un RCCB sau cu un RCBO, deoarece pentru această referință nu este declarată protecție la curent rezidual. Dacă este necesară o funcție diferențială, aceasta trebuie confirmată separat pentru aparatul selectat.
În gama de siguranțe automate, amperajul este doar unul dintre criteriile de selecție. Un alt produs de 10A poate avea alt număr de poli, altă curbă sau altă capacitate de rupere și nu trebuie considerat automat echivalent cu EZ9F32110.
Curba C și limita de declanșare magnetică
EZ9F32110 are caracteristică de declanșare C. Schneider declară pentru componenta magnetică o limită de declanșare de 5...10 x In. Această caracteristică face parte din comportamentul unității termo-magnetice și este distinctă de curentul nominal de 10A.
Curba C nu trebuie confundată nici cu valoarea capacității de rupere. În identificarea completă a produsului apar trei informații diferite: curent nominal 10A, caracteristică de declanșare C și capacitate nominală de rupere 4.5kA.
Păstrarea acestor parametri separat este importantă atunci când două întreruptoare automate sunt comparate. Faptul că ambele sunt de 10A nu demonstrează că au aceeași curbă de declanșare sau aceeași capacitate de rupere.
Capacitate nominală de rupere Icn de 4.5kA
Siguranța automată 10A SCHNEIDER Easy9 EZ9F32110 are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, la 230V AC, 50Hz, conform IEC 60898-1. Aceasta este valoarea verificată pentru referința exactă EZ9F32110.
Capacitatea de rupere de 4.5kA și curentul nominal de 10A sunt parametri diferiți. Cei 10A definesc curentul nominal al întreruptorului, în timp ce Icn de 4.5kA descrie capacitatea nominală de rupere la scurtcircuit în condițiile declarate de producător.
La compararea cu alt MCB trebuie urmărită și tensiunea asociată valorii Icn. Pentru EZ9F32110, Schneider specifică 4500A Icn la 230V AC, 50Hz, conform IEC 60898-1.
Funcționare la 230V AC și 50/60Hz
Tensiunea nominală de funcționare Ue a modelului EZ9F32110 este de 230V AC, 50Hz. Producătorul declară o frecvență a rețelei de 50/60Hz și o tensiune nominală de ținere la impuls Uimp de 4kV.
Ue și Uimp nu exprimă aceeași caracteristică. Valoarea de 230V AC reprezintă tensiunea nominală de funcționare, în timp ce 4kV reprezintă tensiunea nominală de ținere la impuls. Separarea lor evită interpretarea greșită a datelor tehnice.
Schneider declară și adecvarea pentru izolație conform IEC 60898-1. Această caracteristică aparține modelului exact și completează funcțiile de protecție la suprasarcină și scurtcircuit.
Un modul de 18mm pentru tabloul electric
Easy9 EZ9F32110 are 18mm lățime, 82mm înălțime și 74mm adâncime. Lățimea corespunde unui singur modul standard și este exprimată de Schneider și prin doi pași de 9mm.
Gabaritul de 18mm este o informație practică atunci când trebuie verificat spațiul ocupat de aparat în tabloul electric. În acest caz, configurația 1P și lățimea de un modul sunt confirmate separat de producător.
Montajul este clipsabil pe șină DIN. Pentru produs sunt declarate IP20 la nivelul aparatului și IP40 în carcasă modulară. Temperatura ambientală de funcționare este cuprinsă între -25°C și +60°C, iar temperatura de depozitare între -40°C și +85°C.
Borne și caracteristici constructive
EZ9F32110 utilizează terminale tip tunel în partea superioară sau inferioară. Schneider declară o capacitate a bornelor de 1...25mm² pentru conductor rigid și 1...16mm² pentru conductor flexibil.
Cuplul de strângere specificat pentru borne este de 2N.m. Aceste valori aparțin modelului EZ9F32110 și nu trebuie transferate automat altor întreruptoare numai pentru că fac parte din gama Easy9.
Aparatul dispune și de indicator al poziției contactului. Acesta este un element distinct de mecanismul de protecție și completează caracteristicile constructive ale întreruptorului.
Durabilitate mecanică și electrică
Schneider declară pentru EZ9F32110 o durabilitate mecanică de 10000 de cicluri și o durabilitate electrică de 4000 de cicluri. Valorile descriu două tipuri diferite de solicitare și nu trebuie confundate între ele.
Durabilitatea mecanică se referă la ciclurile mecanismului aparatului, în timp ce durabilitatea electrică este declarată separat. Aceste valori oferă informație concretă pentru comparația între aparate, fără a recurge la formulări generale precum „foarte durabil” sau „performanță ridicată”.
Pentru alte întreruptoare și aparate ale producătorului poate fi consultată gama SCHNEIDER. Caracteristicile fiecărei referințe trebuie însă verificate individual.
EZ9F32110 versus o variantă Easy9 1P+N de 10A
EZ9F32110 este varianta 1P de 10A și nu trebuie confundată cu un întreruptor Easy9 1P+N de același amperaj. Configurația polilor este o diferență tehnică reală, chiar dacă produsele pot avea același brand, aceeași gamă, aceeași curbă C și aceeași valoare nominală de 10A.
De exemplu, Easy9 EZ9P32610 este o referință 1P+N de 10A, în timp ce EZ9F32110 este 1P. Cele două coduri identifică produse distincte și configurația trebuie verificată înainte de alegere.
Acesta este și motivul pentru care formularea completă „siguranță automată 10A SCHNEIDER Easy9 1P curba C 4.5kA” este mai precisă decât simpla denumire „siguranță Schneider 10A”.
EZ9F32110 nu este o siguranță diferențială
Modelul EZ9F32110 este un MCB pentru protecția la suprasarcină și scurtcircuit și nu are protecție diferențială declarată. Schneider indică explicit lipsa protecției la scurgere la pământ pentru această referință.
Această distincție este importantă deoarece funcția unui aparat nu trebuie dedusă doar din amperaj, formatul modular sau gama comercială. Un RCCB și un RCBO îndeplinesc funcții diferite față de MCB-ul EZ9F32110.
Dacă într-o specificație este cerută protecție diferențială, trebuie verificat un aparat care declară explicit această funcție și parametrii aferenți. EZ9F32110 trebuie evaluat conform funcției sale confirmate de întreruptor automat miniatural.
Când este relevant modelul EZ9F32110?
EZ9F32110 este varianta de urmărit atunci când specificația cere un întreruptor automat SCHNEIDER Easy9 1P de 10A, curba C și capacitate nominală de rupere Icn de 4.5kA la 230V AC. Aparatul are un singur pol protejat și ocupă un modul de 18mm.
Dacă este necesară configurația 1P+N, un alt amperaj, o altă curbă sau o funcție diferențială, trebuie verificată o altă referință. Caracteristicile nu trebuie transferate între variante Easy9 doar pentru că produsele au un aspect sau o denumire apropiată.
MPN EZ9F32110 și EAN 3606481492852 permit confirmarea produsului exact. Sunt repere utile atunci când o listă conține mai multe întreruptoare Easy9 cu amperaje și configurații apropiate.
Erori frecvente la alegerea modelului EZ9F32110
Alegerea produsului numai după valoarea de 10A
Curentul nominal nu identifică singur întreruptorul. EZ9F32110 este varianta Easy9 1P, cu un pol protejat, curba C și capacitate nominală de rupere de 4.5kA.
Confundarea variantei 1P cu una 1P+N
EZ9F32110 este 1P. Un întreruptor Easy9 1P+N de 10A este o variantă distinctă și trebuie identificat prin propria referință, chiar dacă alte caracteristici sunt apropiate.
Confundarea valorilor 10A și 4.5kA
10A reprezintă curentul nominal al aparatului, iar 4.5kA reprezintă capacitatea nominală de rupere Icn la 230V AC, 50Hz. Valorile nu descriu aceeași caracteristică.
Presupunerea existenței protecției diferențiale
EZ9F32110 este un MCB pentru suprasarcină și scurtcircuit. Pentru această referință nu este declarată protecție diferențială, iar funcția nu trebuie dedusă din formatul aparatului.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9F32110?
EZ9F32110 este un întreruptor automat modular MCB 1P de 10A, curba C. Are un pol protejat și unitate de declanșare termo-magnetică pentru protecția la suprasarcină și scurtcircuit.
Ce capacitate de rupere are EZ9F32110?
Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, la 230V AC, 50Hz, conform IEC 60898-1.
Cât spațiu ocupă EZ9F32110 în tabloul electric?
Modelul are lățimea de 18mm, echivalentă cu un modul standard. Dimensiunile complete sunt 82mm înălțime, 18mm lățime și 74mm adâncime.
EZ9F32110 are protecție diferențială?
Nu. Pentru EZ9F32110 nu este declarată protecție la curent rezidual. Este un MCB pentru protecția circuitului la suprasarcină și scurtcircuit.
Care este diferența dintre EZ9F32110 și EZ9P32610?
EZ9F32110 este un întreruptor automat 1P de 10A, în timp ce EZ9P32610 este o variantă Easy9 1P+N de 10A. Configurația polilor este diferită, iar referințele nu trebuie confundate.
