Siguranța automată SCHNEIDER Easy9 EZ9F32116 este un întreruptor automat miniatural 1P, de 16 A, cu curbă C și capacitate de rupere de 4,5 kA. Aparatul are un singur pol, iar Schneider confirmă că acesta este și polul protejat. Unitatea de declanșare este termo-magnetică, pentru protecția circuitului la suprasarcină și scurtcircuit. Modelul funcționează la 230 V AC, se montează clipsabil pe șină DIN și ocupă 2 pași de 9 mm.
Pentru alegerea corectă trebuie verificate împreună configurația 1P, curentul nominal de 16 A, curba C și capacitatea de rupere de 4,5 kA. EZ9F32116 este un MCB și nu include protecție diferențială. Nu trebuie confundat cu un RCCB sau RCBO doar pentru că toate aceste aparate pot avea format modular și pot fi instalate în același tip de tablou electric.

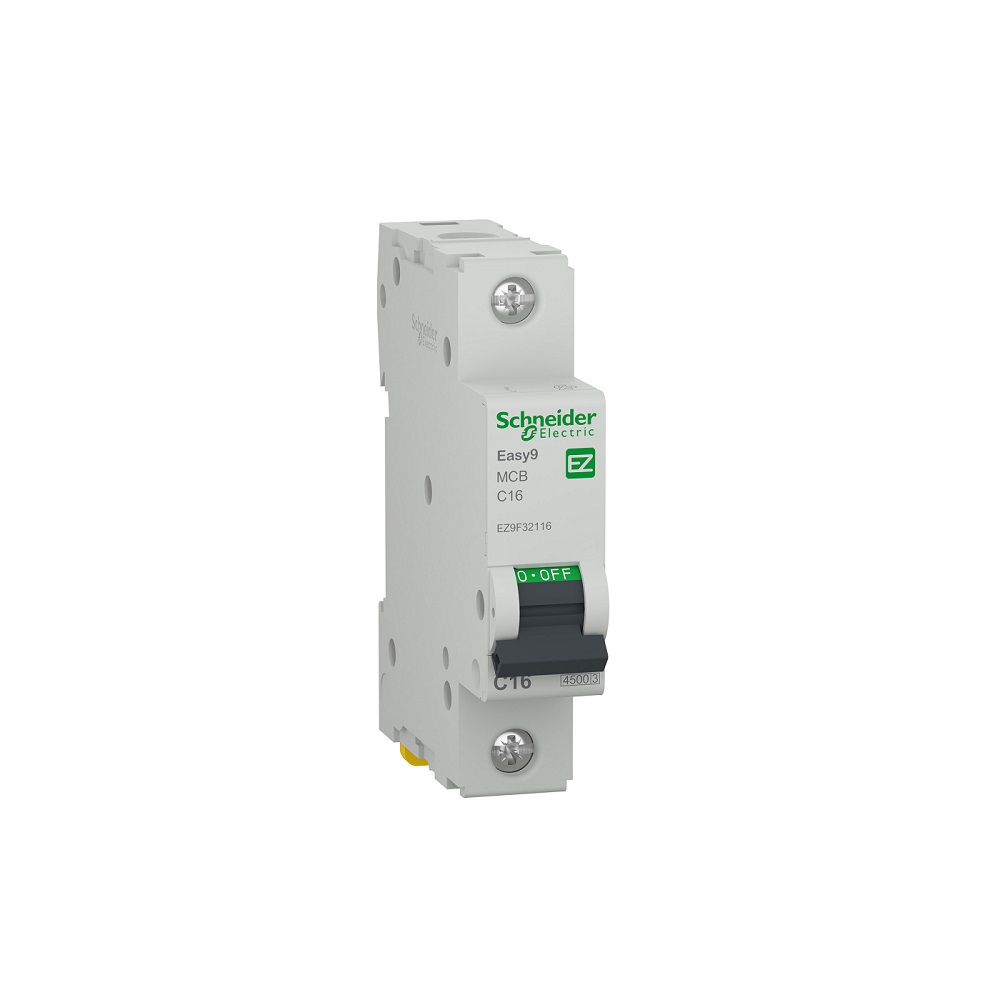

Siguranță automată SCHNEIDER Easy9 EZ9F32116
Schneider identifică oficial EZ9F32116 drept întreruptor automat Easy9 1P, 4500 A, curbă C, 16 A. Tipul de produs este „miniature circuit-breaker”, iar aplicația declarată este protecția.
Configurația este 1P, iar numărul polilor protejați este 1. Această precizare este importantă deoarece numărul total de poli și numărul polilor protejați sunt caracteristici care trebuie verificate separat la aparatele modulare.
Codul EZ9F32116 diferențiază varianta exactă de modelele Easy9 cu alt amperaj, cu alt număr de poli sau cu alte caracteristici de declanșare.
Protecție la suprasarcină și scurtcircuit
EZ9F32116 utilizează o unitate de declanșare termo-magnetică. Schneider descrie produsul ca aparat care combină protecția la scurtcircuit și la curenții de suprasarcină.
Acestea sunt funcțiile pe care produsul trebuie prezentat factual. Nu este necesară extinderea copy-ului cu promisiuni precum „protecție completă” sau „siguranță maximă”, deoarece un MCB rezolvă funcții precise în cadrul unei instalații.
Protecția diferențială reprezintă o funcție separată și nu este declarată pentru EZ9F32116.
Curent nominal de 16 A
Curentul nominal al întreruptorului automat este 16 A. Această valoare trebuie corelată cu caracteristicile circuitului protejat și nu aleasă izolat.
Conductoarele, condițiile de instalare, sarcina și coordonarea protecțiilor influențează alegerea aparatului potrivit. Din acest motiv, faptul că un circuit deservește un anumit tip de consumator nu este suficient pentru a recomanda automat un MCB de 16 A.
Pentru identificarea produsului, valoarea de 16 A trebuie păstrată împreună cu 1P, curba C și 4,5 kA.
Curba C și declanșarea magnetică 5–10 x In
EZ9F32116 are curbă de declanșare C. Schneider declară o limită de declanșare magnetică de 5–10 x In.
Curba C este o caracteristică distinctă de amperaj. Două siguranțe automate de 16 A pot avea comportamente diferite dacă utilizează curbe diferite.
De aceea, „16 A” nu este suficient ca identificare. Curba trebuie verificată explicit atunci când produsul este selectat pentru un circuit deja proiectat.
Capacitate de rupere de 4,5 kA
Schneider declară pentru EZ9F32116 o capacitate de rupere Icn de 4500 A la 230 V AC, 50 Hz, conform SR EN 60898-1. Aceasta înseamnă 4,5 kA.
Slugul URL conține secvența „45ka”, dar aceasta nu reprezintă o valoare de 45 kA. PDP-ul ETBM afișează corect 4,5 kA în titlu și specificații.
Capacitatea de rupere trebuie verificată în raport cu nivelul de scurtcircuit posibil în punctul de instalare. O valoare numerică mai mare nu trebuie interpretată automat ca fiind mai potrivită pentru orice circuit.
230 V AC și 50/60 Hz
Tensiunea nominală de funcționare a EZ9F32116 este 230 V AC. Fișa tehnică declară frecvența rețelei de 50/60 Hz și o tensiune nominală de ținere la impuls Uimp de 4 kV.
Aceste valori completează profilul tehnic al aparatului, dar nu trebuie utilizate singure pentru a deduce compatibilitatea cu o instalație concretă.
1P cu un pol protejat
EZ9F32116 are configurație 1P și 1 pol protejat. Schneider declară explicit ambele valori în fișa produsului.
Aceasta este o diferență importantă față de un aparat 1P+N, care reprezintă altă configurație. Un întreruptor 1P și unul 1P+N de 16 A nu trebuie considerate același produs doar pentru că au același curent nominal.
Montaj clipsabil pe șină DIN
Siguranța automată SCHNEIDER Easy9 EZ9F32116 este destinată montajului clipsabil pe șină DIN. Aparatul ocupă 2 pași de 9 mm, adică o lățime totală de 18 mm.
Formatul compact de un pol permite planificarea spațiului în tabloul electric, însă dimensiunea fizică nu trebuie folosită drept criteriu unic de selecție.
Dimensiuni de 82 x 18 x 74 mm
Fișa tehnică exactă declară 82 mm înălțime, 18 mm lățime și 74 mm adâncime.
Lățimea de 18 mm corespunde celor 2 pași de 9 mm declarați pentru aparat. Dimensiunile sunt utile pentru integrarea în tablou, dar nu înlocuiesc verificarea caracteristicilor electrice.
Borne tip tunel
EZ9F32116 utilizează terminale tip tunel, poziționate sus sau jos. Schneider declară conductoare rigide de 1–25 mm² și conductoare flexibile de 1–16 mm². Cuplul de strângere este de 2 N·m.
Aceste valori descriu capacitatea bornelor și nu reprezintă o recomandare pentru dimensionarea conductoarelor circuitului. Secțiunea efectivă trebuie stabilită conform proiectului instalației.
Indicator de poziție a contactului
Schneider declară pentru EZ9F32116 indicator de poziție a contactului. În același timp, fișa precizează că aparatul nu are semnalizare locală suplimentară.
Indicatorul trebuie prezentat exact în acest rol și nu descris ca sistem de alarmă sau monitorizare.
Durabilitate mecanică și electrică
Documentația producătorului declară 10.000 de cicluri de durabilitate mecanică și 4.000 de cicluri de durabilitate electrică.
Aceste valori sunt mai utile decât expresii comerciale generale despre „durabilitate ridicată”. Ele trebuie însă tratate ca parametri de testare, nu transformate într-o promisiune privind un anumit număr de ani de funcționare.
IP20 și IP40 în carcasa modulară
PDP-ul ETBM afișează pentru produs IP20–IP40. Documentația tehnică disponibilă pentru EZ9F32116 indică IP20 și IP40 în carcasa modulară.
Aceste valori nu trebuie transformate în afirmații despre protecție la umezeală. În special, IP40 nu declară protecție la apă.
Dacă proiectul are cerințe speciale privind gradul IP, acestea trebuie verificate pentru ansamblul complet în care este montat aparatul.
EZ9F32116 față de un aparat 1P+N de 16 A
EZ9F32116 este 1P. Schneider oferă separat și aparate Easy9 1P+N de 16 A, precum EZ9P32616, cu o configurație electrică diferită.
Curentul de 16 A și curba C nu sunt suficiente pentru a considera aceste produse echivalente. Numărul și tipul polilor trebuie verificate separat.
MCB, nu aparat diferențial
EZ9F32116 este un MCB cu protecție la suprasarcină și scurtcircuit. Documentația nu declară protecție la scurgere la pământ pentru această referință.
Un RCCB sau RCBO include caracteristici diferențiale specifice, de exemplu sensibilități exprimate în mA. EZ9F32116 nu trebuie descris astfel.
Ce trebuie verificat înainte de alegere?
Pentru EZ9F32116, combinația principală este 1P + 16 A + curbă C + 4,5 kA. Dacă unul dintre acești parametri nu corespunde circuitului proiectat, trebuie analizată o altă variantă.
În plus, trebuie verificate nivelul curentului de scurtcircuit, secțiunea și condițiile de instalare ale conductoarelor, caracteristicile sarcinii și coordonarea cu celelalte protecții.
Cum identifici exact SCHNEIDER EZ9F32116?
Identificarea completă este siguranță automată + SCHNEIDER + Easy9 + 1P + 16 A + curbă C + 4,5 kA + EZ9F32116.
ETBM confirmă SKU SD01166, EAN 3606481492869, 1P, 16 A, curbă C și 4,5 kA.
Erori frecvente
Citirea valorii 4,5 kA ca 45 kA
Capacitatea de rupere este 4500 A, adică 4,5 kA. Secvența din slug nu trebuie interpretată drept 45 kA.
Confundarea 1P cu 1P+N
EZ9F32116 are un singur pol și un singur pol protejat. Configurația 1P+N reprezintă un alt tip de aparat.
Alegerea doar după 16 A
Curentul nominal nu identifică singur produsul. Trebuie verificate și curba C, configurația 1P și capacitatea de rupere.
Confundarea MCB-ului cu o siguranță diferențială
EZ9F32116 protejează la suprasarcină și scurtcircuit. Nu are funcție diferențială integrată declarată.
Interpretarea IP40 drept protecție la apă
IP40 nu declară protecție la apă. Gradul IP nu trebuie extins dincolo de semnificația tehnică a clasificării.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER EZ9F32116?
Este un întreruptor automat miniatural MCB 1P, de 16 A, cu curbă C și declanșare termo-magnetică.
Câți poli sunt protejați?
Modelul are 1P, iar Schneider declară un singur pol protejat.
Care este capacitatea de rupere?
EZ9F32116 are 4500 A Icn la 230 V AC, adică 4,5 kA, conform SR EN 60898-1.
Ce dimensiuni are siguranța?
Aparatul are 82 x 18 x 74 mm și ocupă 2 pași de 9 mm pe șina DIN.
EZ9F32116 oferă protecție diferențială?
Nu. Este un MCB pentru protecție la suprasarcină și scurtcircuit, nu un RCCB sau RCBO.
