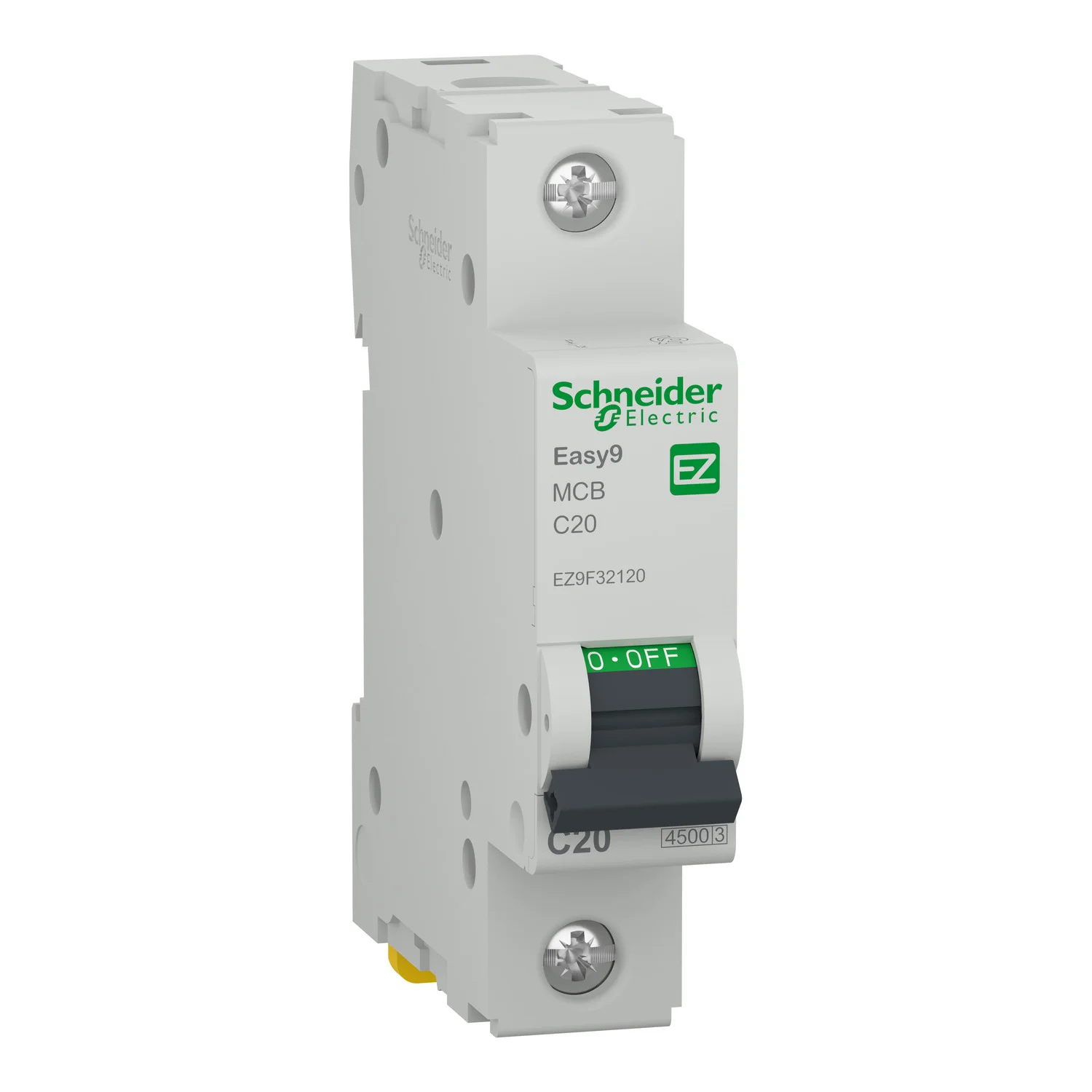

Siguranța automată 20A SCHNEIDER Easy9 EZ9F32120 este un întreruptor automat modular MCB 1P, cu un pol protejat, curba C și declanșare termo-magnetică pentru protecția circuitului la suprasarcină și scurtcircuit. Modelul are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, la 230V AC, 50Hz, conform IEC 60898-1. Are lățimea de 18mm și se montează clipsabil pe șină DIN.
Varianta EZ9F32120 are curent nominal de 20A și aparține gamei Easy9. Configurația 1P trebuie păstrată atunci când aparatul este comparat cu întreruptoare 1P+N, 2P sau multipolare de același amperaj. Referința producătorului este EZ9F32120, iar EAN-ul este 3606481492876.
Protecție la suprasarcină și scurtcircuit
Siguranța automată 20A SCHNEIDER Easy9 EZ9F32120 asigură protecția circuitului la suprasarcină și scurtcircuit. Unitatea de declanșare este termo-magnetică: funcția termică și cea magnetică răspund condițiilor de supracurent pentru care este proiectat întreruptorul automat.
Modelul este un MCB și nu include protecție diferențială. Această diferență contează atunci când într-o instalație este cerut un aparat RCBO sau RCCB. Configurația 1P, curentul nominal de 20A sau apartenența la gama Easy9 nu indică implicit existența unei funcții diferențiale.
La alegerea unei siguranțe automate de 20A trebuie verificate împreună numărul de poli, curba de declanșare, capacitatea de rupere și tensiunea nominală. Un alt întreruptor de 20A poate avea caracteristici diferite și nu trebuie considerat automat echivalent cu EZ9F32120.
Ce înseamnă configurația 1P?
Easy9 EZ9F32120 are configurație 1P și un singur pol protejat. Aceasta este o diferență clară față de o siguranță automată 1P+N, chiar dacă ambele aparate pot avea aceeași valoare nominală de 20A și aceeași curbă C.
Configurația 1P trebuie corelată cu schema pentru care este ales aparatul. Nu este corect ca un produs 1P și unul 1P+N să fie tratate drept aceeași variantă doar pentru că au același amperaj sau ocupă un spațiu modular apropiat.
Pentru EZ9F32120, configurația electrică este însoțită de un gabarit compact: lățimea este de 18mm, adică un singur modul standard. Schneider exprimă această dimensiune și prin doi pași de 9mm.
Curba C și declanșarea magnetică
Siguranța automată SCHNEIDER Easy9 EZ9F32120 are caracteristică de declanșare C. Producătorul declară o limită de declanșare magnetică de 5...10 x In. Curba C este o caracteristică separată de curentul nominal de 20A.
Această distincție trebuie păstrată atunci când sunt comparate două întreruptoare automate. Un aparat de 20A cu altă curbă de declanșare reprezintă o variantă diferită, chiar dacă numărul de poli și capacitatea de rupere sunt apropiate.
În același mod, mențiunea „C20” nu trebuie interpretată ca o singură valoare. „C” descrie caracteristica de declanșare, iar „20” indică amperajul nominal al acestei referințe.
Capacitate nominală de rupere Icn de 4.5kA
Easy9 EZ9F32120 are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, la 230V AC și 50Hz, conform IEC 60898-1. Această valoare trebuie interpretată împreună cu tensiunea și standardul pentru care este declarată.
Curentul nominal de 20A și capacitatea de rupere de 4.5kA sunt parametri diferiți. Cei 20A reprezintă curentul nominal al întreruptorului, în timp ce valoarea de 4500A exprimă capacitatea nominală de rupere la scurtcircuit.
Această diferență este importantă atunci când sunt comparate aparate cu aceeași valoare de 20A. Un alt model poate avea o capacitate de rupere diferită, iar egalitatea amperajului nu confirmă o echivalență tehnică.
230V AC și parametrii de funcționare
Tensiunea nominală de funcționare Ue a siguranței automate SCHNEIDER Easy9 EZ9F32120 este de 230V AC la 50Hz. Frecvența rețelei declarată pentru produs este 50/60Hz.
Tensiunea nominală de ținere la impuls Uimp este de 4kV. Uimp nu trebuie confundată cu tensiunea nominală de funcționare și nici cu capacitatea de rupere de 4.5kA. Fiecare valoare descrie un parametru tehnic diferit.
Schneider declară modelul adecvat pentru izolare conform IEC 60898-1. Această caracteristică completează datele produsului fără a schimba funcția sa principală de întreruptor automat pentru protecție la suprasarcină și scurtcircuit.
Un modul de 18mm pentru tabloul electric
Easy9 EZ9F32120 are dimensiuni de 82mm înălțime, 18mm lățime și 74mm adâncime. Lățimea de 18mm înseamnă că aparatul ocupă un modul standard în tabloul electric.
Montajul este clipsabil pe șină DIN. Formatul de un modul permite verificarea directă a spațiului necesar în tablou, fără a deduce dimensiunea din amperaj sau din configurația 1P.
Gradul de protecție declarat este IP20 pentru aparat și IP40 atunci când este instalat într-o carcasă modulară corespunzătoare. Temperatura ambientală de funcționare este cuprinsă între -25°C și +60°C, iar temperatura de depozitare între -40°C și +85°C.
Borne și conectarea conductorilor
Siguranța automată SCHNEIDER Easy9 EZ9F32120 utilizează borne tip tunel, amplasate sus sau jos. Producătorul declară o capacitate de conectare de 1...25mm² pentru conductoare rigide și 1...16mm² pentru conductoare flexibile.
Cuplul de strângere declarat este de 2N.m. Aceste date aparțin referinței EZ9F32120 și nu trebuie transferate automat altor întreruptoare Easy9, deoarece variantele cu alte calibre pot avea cerințe diferite.
Aparatul dispune și de indicator pentru poziția contactului. Acesta permite verificarea locală a poziției mecanismului și este o caracteristică distinctă de funcțiile de protecție termo-magnetică.
Durabilitate mecanică și electrică
Schneider declară pentru Easy9 EZ9F32120 o durabilitate mecanică de 10000 de cicluri și o durabilitate electrică de 4000 de cicluri. Cele două valori descriu tipuri diferite de solicitare a aparatului.
Durabilitatea mecanică privește mecanismul de acționare, iar durabilitatea electrică este declarată separat pentru funcționarea electrică. Valorile permit evaluarea concretă a caracteristicilor aparatului fără formulări generale despre rezistență sau fiabilitate.
EZ9F32120 versus EZ9P32620
EZ9F32120 și EZ9P32620 sunt două întreruptoare automate Easy9 de 20A, curba C și 4.5kA, dar au configurații de poli diferite. EZ9F32120 este varianta 1P, în timp ce EZ9P32620 este o referință 1P+N.
Această diferență este suficientă pentru ca produsele să nu fie considerate echivalente automat. Dacă într-o specificație este cerut 1P, referința EZ9F32120 trebuie păstrată; dacă este cerut 1P+N, trebuie verificată varianta corespunzătoare.
Asemănarea amperajului, curbei și capacității de rupere poate face cele două produse ușor de confundat. MPN-ul și configurația polilor sunt cele mai clare repere pentru separarea lor.
EZ9F32120 versus o siguranță diferențială de 20A
EZ9F32120 este un MCB fără protecție diferențială integrată. Un RCBO de 20A poate combina protecția la suprasarcină și scurtcircuit cu o funcție diferențială, ceea ce îl face un alt tip de aparat.
Prin urmare, amperajul de 20A nu este suficient pentru alegerea între cele două tipuri. Trebuie verificat dacă schema cere doar protecție la supracurent sau și protecție diferențială, precum și configurația concretă a aparatului.
Erori frecvente la alegerea modelului EZ9F32120
Alegerea aparatului numai după valoarea de 20A
Siguranța automată SCHNEIDER Easy9 EZ9F32120 este 1P, curba C și 4.5kA. Un alt aparat de 20A poate avea alt număr de poli, altă curbă sau funcții suplimentare.
Confundarea variantei 1P cu una 1P+N
Siguranța automată SCHNEIDER EZ9F32120 este 1P. Un model Easy9 1P+N de 20A reprezintă o referință diferită și trebuie verificat separat.
Confundarea valorilor 20A și 4.5kA
La Easy9 EZ9F32120, 20A este curentul nominal, iar 4.5kA este capacitatea nominală de rupere Icn la 230V AC, 50Hz. Cele două valori au semnificații diferite.
Presupunerea existenței protecției diferențiale
Siguranța automată SCHNEIDER EZ9F32120 este un MCB pentru protecție la suprasarcină și scurtcircuit. Pentru acest model nu este declarată protecție diferențială.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9F32120?
Siguranța automată SCHNEIDER Easy9 EZ9F32120 este un MCB 1P de 20A, curba C. Aparatul are un pol protejat și declanșare termo-magnetică.
Ce capacitate de rupere are EZ9F32120?
Siguranța automată SCHNEIDER EZ9F32120 are Icn de 4.5kA la 230V AC, 50Hz, conform IEC 60898-1. Curentul nominal al aparatului este de 20A.
Care este diferența dintre EZ9F32120 și EZ9P32620?
Siguranța automată SCHNEIDER EZ9F32120 este 1P, iar EZ9P32620 este 1P+N. Cele două modele împart mai multe valori electrice, dar configurația polilor este diferită.
EZ9F32120 are protecție diferențială?
Siguranța automată SCHNEIDER EZ9F32120 nu are protecție diferențială integrată. Este un MCB pentru protecția la suprasarcină și scurtcircuit.
Cât spațiu ocupă EZ9F32120 în tabloul electric?
Siguranța automată SCHNEIDER EZ9F32120 are lățimea de 18mm, echivalentă cu un modul standard. Înălțimea este de 82mm, iar adâncimea de 74mm.
