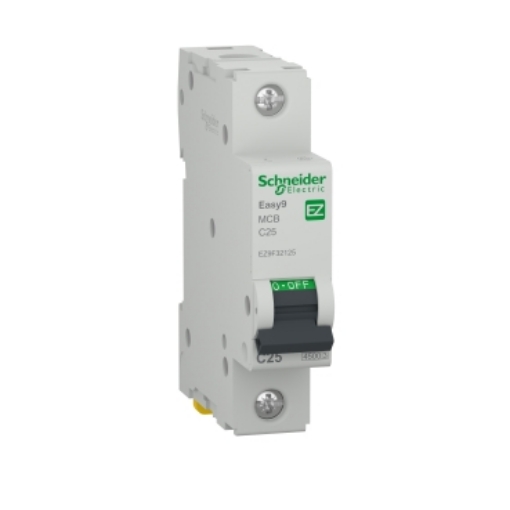

Siguranța automată 25A SCHNEIDER Easy9 EZ9F32125 este un întreruptor automat modular 1P, cu caracteristică de declanșare C, destinat protecției circuitelor împotriva scurtcircuitului și curenților de suprasarcină. Modelul are capacitate nominală de rupere de 4500A, adică 4.5kA, tensiune de alimentare de 230V și lățime de 18mm. Montajul se realizează pe șină DIN, iar produsul face parte din gama Easy9.
Referința EZ9F32125 identifică exact varianta SCHNEIDER Easy9 1P de 25A și curba C. Pentru alegere trebuie urmărite împreună curentul nominal, numărul de poli, curba de declanșare și capacitatea de rupere. MPN-ul este EZ9F32125, iar EAN-ul produsului este 3606481492883.
Siguranță automată 25A cu un singur pol
Siguranța automată 25A SCHNEIDER Easy9 EZ9F32125 are configurație 1P. Numărul de poli este un criteriu important de diferențiere, deoarece în aceeași clasă de curent există întreruptoare 1P+N, 2P, 3P sau 4P care nu trebuie considerate automat echivalente.
Configurația 1P înseamnă că modelul prezentat aici este varianta monopolară din gama Easy9. Dacă o documentație sau o listă de materiale indică explicit EZ9F32125, înlocuirea cu un produs 1P+N sau multipolar trebuie evaluată separat, nu presupusă doar pentru că amperajul rămâne 25A.
Pentru compararea altor variante cu același curent nominal poate fi consultată selecția de siguranțe automate 25A. Configurația polilor și celelalte caracteristici trebuie însă verificate pentru fiecare referință.
Protecție la suprasarcină și scurtcircuit
Easy9 EZ9F32125 combină protecția împotriva scurtcircuitului cu protecția la curenți de suprasarcină. Acestea sunt funcțiile declarate de Schneider pentru întreruptorul automat din gama Easy9.
Produsul este un întreruptor automat MCB. Nu trebuie confundat cu un aparat diferențial doar pentru că aparține aceleiași familii de aparataj modular. Protecția diferențială este o funcție distinctă și trebuie să fie declarată explicit pentru produsul ales.
La compararea mai multor siguranțe automate, faptul că două produse au curent nominal de 25A nu confirmă că oferă aceeași configurație. Curba de declanșare, numărul de poli și capacitatea de rupere pot fi diferite.
Curba C este un criteriu separat de amperaj
Siguranța automată SCHNEIDER Easy9 EZ9F32125 are curba de declanșare C. Curba C și curentul nominal de 25A descriu caracteristici diferite ale aparatului și trebuie păstrate separat în identificarea produsului.
De aceea, formularea „siguranță automată 25A” este insuficientă atunci când trebuie ales produsul exact. Un întreruptor cu același amperaj, dar cu altă curbă, reprezintă o variantă diferită.
Pentru EZ9F32125, combinația comercială relevantă este 25A, 1P, curba C și capacitate de rupere 4.5kA. Codul producătorului elimină ambiguitatea atunci când există mai multe aparate Easy9 cu aspect apropiat.
Capacitate nominală de rupere de 4.5kA
Easy9 EZ9F32125 are capacitate nominală de rupere de 4500A, adică 4.5kA. Această valoare face parte din denumirea oficială a variantei și nu trebuie confundată cu amperajul nominal de 25A.
Cei 25A reprezintă curentul nominal al întreruptorului. Valoarea de 4.5kA descrie capacitatea nominală de rupere. Sunt două caracteristici diferite și trebuie verificate independent atunci când produsul este comparat cu un alt model.
Confuzia între amperaj și capacitatea de rupere poate conduce la selectarea unei variante nepotrivite. Din acest motiv, pentru EZ9F32125 trebuie păstrate împreună atât 25A, cât și 4500A.
230V și format de un modul
Siguranța automată SCHNEIDER Easy9 EZ9F32125 are tensiunea de alimentare indicată la 230V. Lățimea aparatului este de 18mm, iar înălțimea de 82mm. Formatul de 18mm corespunde unui singur modul standard în tabloul electric.
Dimensiunea de un modul este utilă atunci când trebuie verificat spațiul disponibil în tablou. Configurația 1P și lățimea de 18mm sunt două caracteristici distincte, chiar dacă în cazul acestui model conduc la un aparat monopolar de un modul.
Montajul este realizat pe șină DIN. Pentru produs sunt indicate gradul de protecție IP20-IP40 și un interval al temperaturii de operare de la -25°C la +60°C. Carcasa este realizată din material termoplastic, în culoare gri.
Easy9 EZ9F32125 nu este o siguranță diferențială
EZ9F32125 este un întreruptor automat destinat protecției la suprasarcină și scurtcircuit. Produsul nu trebuie confundat cu un RCBO sau RCCB care include funcție diferențială.
Această diferență este importantă deoarece un aparat diferențial poate avea același amperaj de 25A, dar un rol suplimentar sau diferit în schema de protecție. Existența funcției diferențiale trebuie verificată explicit și nu poate fi dedusă din brand, gamă sau amperaj.
Pentru EZ9F32125, funcțiile confirmate sunt protecția la scurtcircuit și la curenți de suprasarcină. Dacă proiectul cere protecție diferențială, trebuie selectată o referință care declară această funcție.
EZ9F32125 versus varianta 1P+N de 25A
EZ9F32125 este varianta Easy9 1P de 25A și trebuie diferențiată de modelele 1P+N cu același amperaj. Un exemplu este EZ9P32625, care aparține tot familiei Easy9 și are 25A, dar configurația sa este 1P+N.
Faptul că două aparate au același curent nominal, aceeași curbă C și o capacitate de rupere apropiată nu înseamnă că sunt aceeași variantă. Configurația polilor este un criteriu real de selecție.
În plus, codurile produselor sunt diferite. Referința EZ9F32125 identifică modelul 1P, iar EZ9P32625 identifică o altă configurație. Verificarea MPN-ului este astfel utilă mai ales atunci când denumirile produselor sunt foarte asemănătoare.
EZ9F32125 versus varianta Easy9 4P de 25A
În gama Easy9 există și varianta EZ9F32425, un întreruptor automat 4P de 25A. Aceasta nu trebuie confundată cu EZ9F32125, chiar dacă ambele împart brandul, gama, curentul nominal și curba C.
EZ9F32125 este 1P și are lățimea de 18mm. Varianta 4P este un aparat diferit, cu o configurație multipolară și un gabarit diferit. Cele două modele servesc cerințe de configurare diferite.
Comparația arată de ce denumirea optimă trebuie să includă numărul de poli. „Siguranță automată 25A SCHNEIDER Easy9” nu identifică suficient produsul exact fără mențiunea 1P.
Poziționarea în gama SCHNEIDER Easy9
EZ9F32125 face parte din gama SCHNEIDER Easy9 4500A. Schneider declară pentru acest produs protecție combinată la scurtcircuit și curenți de suprasarcină și adecvarea pentru izolarea rezidențială conform IEC 60898-1.
Gama Easy9 include numeroase variante cu amperaje și configurații diferite. Aspectul apropiat al produselor nu trebuie folosit ca metodă de identificare. Codul producătorului și combinația de specificații sunt repere mai precise.
Pentru alte aparate ale producătorului poate fi consultată gama SCHNEIDER. Caracteristicile unei alte referințe nu trebuie transferate automat modelului EZ9F32125.
Când este relevant modelul EZ9F32125?
EZ9F32125 este varianta de urmărit atunci când specificația cere un întreruptor automat SCHNEIDER Easy9 1P de 25A, curba C și capacitate nominală de rupere de 4.5kA. Produsul are tensiune de alimentare de 230V, lățime de 18mm și montaj pe șină DIN.
Dacă proiectul cere 1P+N, 2P sau o configurație multipolară, trebuie verificată o altă referință. Același principiu se aplică dacă este necesară o funcție diferențială sau o capacitate de rupere diferită.
MPN EZ9F32125 și EAN 3606481492883 permit confirmarea fără ambiguități a produsului atunci când sunt comparate mai multe întreruptoare Easy9 de 25A.
Erori frecvente la alegerea modelului EZ9F32125
Alegerea produsului numai după curentul de 25A
Valoarea de 25A nu identifică singură întreruptorul. EZ9F32125 este varianta Easy9 1P, curba C și 4.5kA. Alte siguranțe de 25A pot avea configurații sau funcții diferite.
Confundarea variantei 1P cu una 1P+N
EZ9F32125 este 1P. Un model Easy9 1P+N de 25A reprezintă o referință distinctă și nu trebuie considerat echivalent doar pentru că amperajul este același.
Confundarea valorilor 25A și 4.5kA
25A reprezintă curentul nominal, iar 4.5kA reprezintă capacitatea nominală de rupere. Cele două valori descriu parametri electrici diferiți.
Presupunerea unei protecții diferențiale
EZ9F32125 este un întreruptor automat pentru protecție la suprasarcină și scurtcircuit. O funcție diferențială trebuie să fie declarată explicit de produsul selectat.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9F32125?
EZ9F32125 este o siguranță automată modulară 1P de 25A, curba C. Asigură protecția împotriva scurtcircuitului și curenților de suprasarcină.
Ce capacitate de rupere are EZ9F32125?
Capacitatea nominală de rupere este de 4500A, adică 4.5kA. Curentul nominal al aparatului este de 25A.
Cât spațiu ocupă EZ9F32125 în tabloul electric?
Modelul are lățimea de 18mm, echivalentă cu un singur modul standard. Înălțimea este de 82mm, iar montajul se realizează pe șină DIN.
EZ9F32125 are protecție diferențială?
Nu este declarată protecție diferențială pentru EZ9F32125. Produsul este un întreruptor automat pentru protecția la suprasarcină și scurtcircuit.
Care este diferența dintre EZ9F32125 și EZ9P32625?
EZ9F32125 este varianta Easy9 1P de 25A, iar EZ9P32625 este o variantă 1P+N de 25A. Configurația polilor este diferită, chiar dacă mai multe caracteristici comerciale sunt apropiate.
