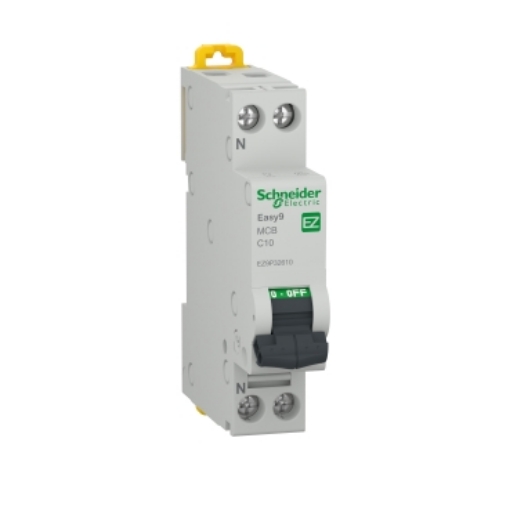

Siguranța automată 10A SCHNEIDER Easy9 EZ9P32610 este un întreruptor automat modular 1P+N, cu caracteristică de declanșare C și capacitate nominală de rupere de 4.5kA. Aparatul combină protecția la scurtcircuit cu protecția la curenți de suprasarcină și face parte din gama Easy9 4500A, dezvoltată de Schneider Electric pentru protecția instalațiilor electrice din clădiri rezidențiale. Modelul este adecvat pentru izolare în aplicații rezidențiale conform IEC 60898-1.
Referința EZ9P32610 identifică exact varianta Easy9 de 10A, 1P+N și curba C. Aceste caracteristici trebuie păstrate împreună atunci când produsul este comparat cu alte întreruptoare automate: amperajul de 10A nu este suficient pentru a stabili echivalența, deoarece în aceeași familie există variante cu alți curenți nominali și alte configurații.
Siguranță automată 10A pentru protecție la suprasarcină și scurtcircuit
Siguranța automată 10A SCHNEIDER Easy9 EZ9P32610 asigură două funcții de protecție ale circuitului: la suprasarcină și la scurtcircuit. Producătorul descrie produsul ca întreruptor automat Easy9 1P+N 4500, curba C, 10A și confirmă utilizarea sa pentru protecția la scurtcircuit și curenți de suprasarcină.
Valoarea de 10A reprezintă curentul nominal al acestei variante. Ea trebuie diferențiată de capacitatea de rupere de 4500A, adică 4.5kA. Cele două valori descriu caracteristici diferite ale întreruptorului: 10A identifică amperajul nominal, în timp ce 4.5kA exprimă capacitatea nominală de rupere declarată pentru aparat.
Pentru compararea cu alte variante după amperaj poate fi consultată selecția de siguranțe automate 10A. Alegerea nu trebuie însă făcută exclusiv după curentul nominal, deoarece configurația polilor, curba și capacitatea de rupere trebuie să corespundă cerințelor instalației.
Ce înseamnă configurația 1P+N?
Modelul SCHNEIDER Easy9 EZ9P32610 are configurație 1P+N. Această configurație face parte din identificarea exactă a produsului și îl diferențiază de întreruptoarele Easy9 1P, 2P, 3P, 3P+N sau 4P disponibile în aceeași familie de aparataj modular.
Configurația 1P+N nu trebuie redusă la o formulare generică precum „siguranță bipolară” atunci când este necesară identificarea exactă a produsului. Notația producătorului indică explicit configurația aparatului și este mai utilă pentru compararea cu o schemă sau cu o referință existentă.
Acest aspect devine important mai ales atunci când două întreruptoare automate au același amperaj și aceeași curbă. Un Easy9 de 10A cu altă configurație de poli reprezintă o variantă diferită și nu trebuie tratat automat ca echivalent cu EZ9P32610.
Curba C este separată de curentul nominal de 10A
Siguranța automată SCHNEIDER EZ9P32610 are caracteristică de declanșare C. Curba C și curentul nominal de 10A sunt două caracteristici distincte: amperajul identifică valoarea nominală a aparatului, în timp ce curba descrie comportamentul caracteristicii de declanșare.
În practică, acest lucru înseamnă că două siguranțe automate de 10A nu trebuie considerate identice numai pentru că au același amperaj. Dacă una are curba C și alta o caracteristică diferită, sunt variante tehnice distincte.
Codul EZ9P32610 este astfel util pentru eliminarea ambiguității. În locul unei identificări bazate numai pe „10A”, referința confirmă combinația Easy9, 1P+N, 4500A și curba C.
Capacitate de rupere de 4.5kA
Easy9 EZ9P32610 are o capacitate nominală de rupere de 4500A, echivalentă cu 4.5kA. Această valoare este una dintre caracteristicile care diferențiază aparatul în cadrul gamei de întreruptoare automate și nu trebuie confundată cu valoarea curentului nominal de 10A.
Schneider încadrează produsul în gama Easy9 4500A. Familia include aparate modulare de protecție pentru instalații electrice rezidențiale, iar pentru EZ9P32610 producătorul confirmă conformitatea cu IEC 60898-1 și adecvarea pentru izolare rezidențială conform acestui standard.
Atunci când un aparat este ales pentru înlocuirea unei referințe existente, mențiunea 4.5kA trebuie verificată împreună cu 10A, 1P+N și curba C. O variantă cu aceeași formă sau același amperaj, dar cu alte caracteristici, nu trebuie presupusă echivalentă.
Easy9 EZ9P32610 este MCB, nu siguranță diferențială
Siguranța automată Easy9 EZ9P32610 este destinată protecției la suprasarcină și scurtcircuit. Modelul nu trebuie confundat cu întreruptoarele automate diferențiale Easy9, chiar dacă denumirile și configurațiile unor variante sunt apropiate.
Diferența este relevantă în special față de EZ9D32610. Acesta din urmă este o referință Easy9 cu funcție diferențială, în timp ce produsul prezentat aici este EZ9P32610, întreruptorul automat de 10A, 1P+N, 4500A și curba C. Litera diferită din cod corespunde unor produse cu funcții diferite și nu trebuie ignorată la identificare.
Dacă este necesară protecție diferențială, aceasta trebuie verificată explicit în tipul aparatului ales. Configurația 1P+N sau curentul nominal de 10A nu indică singure existența unei funcții diferențiale.
Utilizare în instalații electrice rezidențiale
Schneider poziționează gama Easy9 4500A pentru protecția echipamentelor electrice din clădiri rezidențiale. Pentru EZ9P32610, producătorul menționează explicit protecția la scurtcircuit și curenți de suprasarcină, precum și adecvarea pentru izolare rezidențială conform IEC 60898-1.
Această destinație nu înseamnă că amperajul de 10A poate fi ales doar după tipul general al clădirii. Produsul trebuie să corespundă parametrilor stabiliți pentru circuitul în care este utilizat. EZ9P32610 identifică o configurație precisă, iar alegerea unui alt amperaj sau a altei curbe reprezintă alegerea unei alte variante.
Gama Easy9 folosește un design unificat al terminalelor și include indicații de cablare pentru instalare. Aceste elemente contribuie la identificarea și integrarea aparatului în sistemul modular Easy9 fără a modifica funcțiile electrice pentru care este specificată această referință.
Când este relevantă varianta EZ9P32610?
EZ9P32610 este varianta de urmărit atunci când specificația cerută este un întreruptor automat SCHNEIDER Easy9 de 10A, 1P+N, curba C și 4.5kA. Dacă proiectul indică exact această combinație sau referința EZ9P32610, codul produsului permite diferențierea rapidă față de celelalte variante Easy9.
În aceeași familie există, de exemplu, modele 1P+N curba C de 6A, 16A, 20A, 25A, 32A și 40A. Aspectul apropiat și apartenența la aceeași gamă nu fac aceste produse interschimbabile. Curentul nominal trebuie verificat înainte de alegere.
Pentru alte produse ale producătorului poate fi consultată gama SCHNEIDER. Referința exactă rămâne însă criteriul cel mai sigur pentru diferențierea între produse Easy9 cu specificații apropiate.
Erori frecvente la alegerea modelului EZ9P32610
Confundarea valorilor 10A și 4.5kA
10A reprezintă curentul nominal al întreruptorului, în timp ce 4.5kA reprezintă capacitatea nominală de rupere. Cele două valori descriu parametri diferiți și trebuie citite separat în specificația aparatului.
Alegerea unui Easy9 doar pentru că are 10A
Amperajul nu identifică singur produsul. EZ9P32610 este 1P+N, are curba C și capacitate de rupere de 4500A. O altă siguranță automată de 10A poate avea altă configurație sau altă caracteristică de declanșare.
Confundarea EZ9P32610 cu EZ9D32610
Referințele sunt apropiate, dar produsele au funcții diferite. EZ9P32610 este întreruptor automat pentru protecție la suprasarcină și scurtcircuit, în timp ce EZ9D32610 este un aparat Easy9 cu protecție diferențială integrată.
Presupunerea că 1P+N este suficient pentru identificare
Easy9 include mai multe aparate cu configurație 1P+N. Pentru identificarea variantei trebuie verificate și curentul nominal, curba, capacitatea de rupere și referința producătorului.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9P32610?
EZ9P32610 este un întreruptor automat modular din gama Easy9. Produsul asigură protecție la suprasarcină și scurtcircuit și are configurație 1P+N, curent nominal de 10A și curba C.
Ce capacitate de rupere are EZ9P32610?
Capacitatea nominală de rupere este de 4500A, adică 4.5kA. Această valoare nu trebuie confundată cu amperajul nominal de 10A al întreruptorului.
EZ9P32610 este o siguranță diferențială?
Nu. EZ9P32610 este un întreruptor automat pentru protecția la suprasarcină și scurtcircuit. Pentru protecție diferențială trebuie ales un aparat care include explicit această funcție.
Care este diferența dintre EZ9P32610 și EZ9D32610?
EZ9P32610 este un întreruptor automat, iar EZ9D32610 include și protecție diferențială. Codurile apropiate nu indică produse cu aceeași funcționalitate.
Ce standard este asociat modelului EZ9P32610?
Schneider declară modelul adecvat pentru izolare rezidențială conform IEC 60898-1. Produsul face parte din gama Easy9 4500A destinată aparatajului de protecție pentru clădiri rezidențiale.
