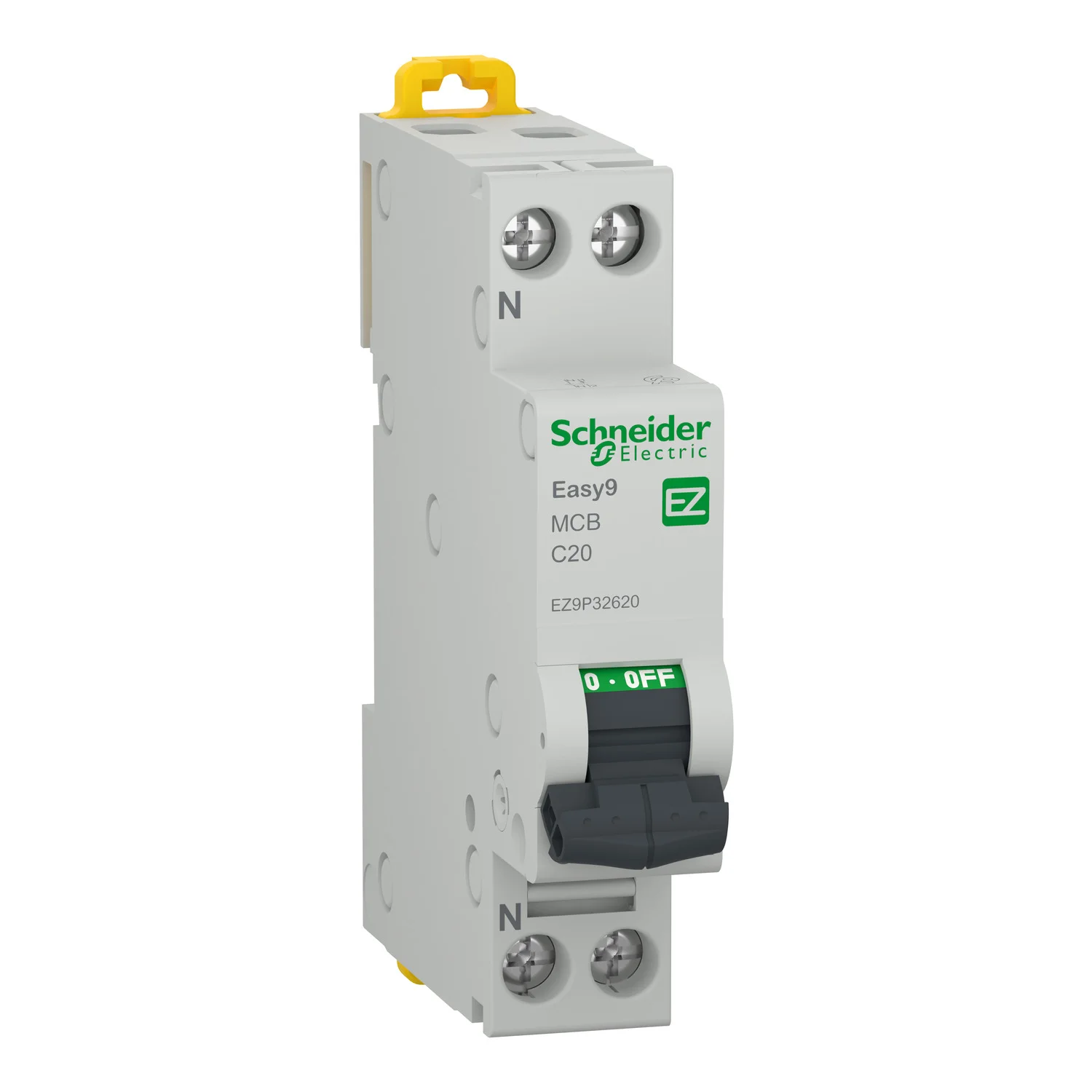

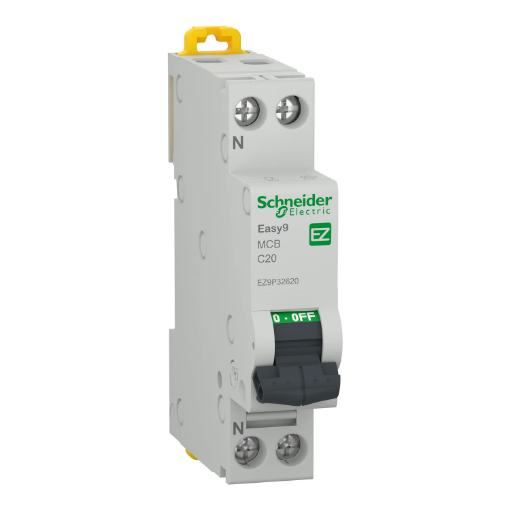

Siguranța automată 20A SCHNEIDER Easy9 EZ9P32620 este un întreruptor automat modular 1P+N, cu caracteristică de declanșare C și capacitate nominală de rupere de 4.5kA. Modelul asigură protecția circuitului la scurtcircuit și la curenți de suprasarcină, funcționează la 230V și se montează pe șină DIN. Cu o lățime de 18mm, aparatul ocupă spațiul unui singur modul standard în tabloul electric.
Referința EZ9P32620 identifică exact varianta SCHNEIDER Easy9 4500A de 20A, 1P+N și curba C. Producătorul declară această familie adecvată pentru izolarea rezidențială conform IEC 60898-1. Pentru alegerea sau înlocuirea aparatului, curentul nominal de 20A trebuie verificat împreună cu configurația 1P+N, curba C și capacitatea de rupere de 4.5kA.
Protecție la suprasarcină și scurtcircuit
Siguranța automată 20A SCHNEIDER Easy9 EZ9P32620 combină protecția la scurtcircuit cu protecția la curenți de suprasarcină. Acestea sunt funcțiile de protecție confirmate de Schneider pentru întreruptorul automat Easy9, iar produsul trebuie diferențiat de aparatele care includ suplimentar o funcție diferențială.
Valoarea de 20A reprezintă curentul nominal al acestei variante. Capacitatea de rupere este exprimată separat și este de 4500A, adică 4.5kA. Cele două valori descriu caracteristici diferite și nu trebuie confundate atunci când sunt comparate mai multe întreruptoare automate.
Pentru alte produse cu același curent nominal poate fi consultată selecția de siguranțe automate 20A. Un alt model de 20A nu este însă automat echivalent cu EZ9P32620: configurația polilor, curba de declanșare, capacitatea de rupere și tipul aparatului trebuie verificate separat.
Ce înseamnă configurația 1P+N?
Întreruptorul automat SCHNEIDER Easy9 EZ9P32620 are configurație 1P+N. Această notație face parte din identificarea exactă a variantei și o diferențiază de întreruptoarele Easy9 cu alte configurații de poli.
Configurația 1P+N și dimensiunea fizică a aparatului sunt două caracteristici distincte. Pentru EZ9P32620, ETBM indică o lățime de 18mm. Astfel, produsul păstrează configurația 1P+N într-un format care ocupă lățimea unui singur modul standard de 18mm.
Acest detaliu este relevant atunci când se verifică spațiul disponibil într-un tablou electric. Numărul de poli nu trebuie folosit pentru a deduce automat numărul de module ocupate, deoarece aparatele cu configurații aparent apropiate pot avea gabarite diferite.
Curba C și curentul nominal de 20A
Siguranța automată SCHNEIDER Easy9 EZ9P32620 are caracteristică de declanșare C. Curba C este o caracteristică separată de curentul nominal de 20A și trebuie păstrată atunci când produsul este comparat cu o altă referință.
Acest lucru înseamnă că două siguranțe automate de 20A nu trebuie considerate identice numai pentru că au același curent nominal. Dacă diferă curba, configurația polilor, capacitatea de rupere sau tipul aparatului, ele reprezintă variante tehnice diferite.
Codul EZ9P32620 elimină această ambiguitate și permite identificarea precisă a combinației Easy9, 1P+N, 20A, 4500A și curba C. Este un reper mai sigur decât o identificare bazată exclusiv pe amperaj.
Capacitate nominală de rupere de 4.5kA
Easy9 EZ9P32620 are capacitate nominală de rupere de 4500A, echivalentă cu 4.5kA. Această valoare este una dintre caracteristicile principale ale variantei și apare chiar în denumirea oficială Schneider „Easy9 Întreruptor automat 1P+N 4500 C 20A”.
Valoarea de 4.5kA nu trebuie confundată cu cei 20A ai curentului nominal. Curentul nominal și capacitatea de rupere sunt parametri diferiți, iar o comparație corectă între aparate trebuie să păstreze această diferențiere.
Atunci când este urmărită înlocuirea unei referințe existente, capacitatea de rupere trebuie verificată împreună cu celelalte caracteristici ale aparatului. Un întreruptor de 20A cu altă capacitate de rupere nu trebuie presupus echivalent doar pentru că are același amperaj și aceeași configurație de poli.
Easy9 EZ9P32620 este MCB, nu RCBO
Siguranța automată Easy9 EZ9P32620 este un întreruptor automat destinat protecției la suprasarcină și scurtcircuit. Produsul nu trebuie confundat cu un RCBO Easy9 care integrează și protecție diferențială.
Diferența este importantă în special față de SCHNEIDER Easy9 EZ9D32620. Cele două referințe sunt apropiate și ambele sunt variante 1P+N de 20A, curba C și 4500A. Totuși, EZ9D32620 este un RCBO cu protecție diferențială de 30mA tip AC, în timp ce EZ9P32620 este întreruptorul automat pentru protecția la suprasarcină și scurtcircuit.
Prin urmare, configurația 1P+N și curentul de 20A nu sunt suficiente pentru a stabili funcțiile aparatului. Tipul produsului și referința exactă trebuie verificate atunci când se face diferența între un MCB și un RCBO.
230V și format compact de 18mm
Siguranța automată SCHNEIDER Easy9 EZ9P32620 are tensiunea de alimentare indicată la 230V și lățimea de 18mm. Înălțimea aparatului este de 81mm, iar montajul este realizat pe șină DIN.
Lățimea de 18mm reprezintă un avantaj practic atunci când este necesară verificarea spațiului disponibil într-un tablou modular. Produsul ocupă un singur modul standard de 18mm, deși configurația sa electrică este 1P+N.
ETBM indică gradul de protecție IP20-IP40, în funcție de condiția de integrare a aparatului, precum și o temperatură de operare de la -25°C la +60°C. Carcasa este realizată din material termoplastic, iar culoarea produsului este gri.
Poziționarea modelului în gama Easy9
EZ9P32620 face parte din familia SCHNEIDER Easy9 4500A. Schneider poziționează această gamă pentru protecția instalațiilor electrice din clădiri rezidențiale și confirmă pentru produs protecția combinată la scurtcircuit și curenți de suprasarcină.
Producătorul menționează, de asemenea, adecvarea pentru izolarea rezidențială conform IEC 60898-1. Designul unificat al terminalelor și indicațiile de cablare fac parte din caracteristicile constructive ale gamei Easy9.
Pentru alte produse și configurații ale producătorului poate fi consultată gama SCHNEIDER. Apartenența la aceeași familie nu înseamnă însă că aparatele sunt interschimbabile: Easy9 include variante cu amperaje, număr de poli și funcții de protecție diferite.
EZ9P32620 sau EZ9D32620?
Diferența principală dintre EZ9P32620 și EZ9D32620 este tipul aparatului și setul de funcții de protecție. EZ9P32620 este întreruptor automat pentru protecția la suprasarcină și scurtcircuit. EZ9D32620 este RCBO și adaugă protecția diferențială de 30mA tip AC.
Asemănarea codurilor poate produce confuzie deoarece ambele variante sunt Easy9, 1P+N, 20A, curba C și au capacitate de rupere de 4500A. Tocmai de aceea, litera din referință și tipul aparatului trebuie verificate, nu doar valorile electrice comune.
Dacă specificația cere exact EZ9P32620, alegerea unei variante EZ9D sau a unui alt Easy9 de 20A înseamnă selectarea unui produs cu o configurație funcțională diferită. Referința completă este cea care elimină această ambiguitate.
Când este relevant modelul EZ9P32620?
EZ9P32620 este varianta de urmărit atunci când specificația necesară este un întreruptor automat SCHNEIDER Easy9 de 20A, 1P+N, curba C și 4.5kA. Produsul este destinat protecției la suprasarcină și scurtcircuit și nu trebuie ales ca substitut pentru un aparat diferențial doar pe baza valorilor comune de amperaj sau configurație.
Pentru o verificare fără ambiguități pot fi folosiți identificatorii produsului. MPN-ul este EZ9P32620, iar EAN-ul este 3606489940126. Acești identificatori sunt utili atunci când mai multe aparate Easy9 au denumiri apropiate.
Verificarea codului este relevantă și la înlocuirea unei referințe existente. Schneider indică EZ9P32620 ca una dintre substituțiile recomandate pentru vechiul întreruptor automat iDPN A9N21548, alături de o variantă Acti9 iC40 cu caracteristici proprii.
Erori frecvente la alegerea unei siguranțe automate 20A
Alegerea produsului numai după valoarea de 20A
Curentul nominal nu identifică singur aparatul. EZ9P32620 este varianta Easy9 1P+N, curba C și 4.5kA. Un alt întreruptor de 20A poate avea altă configurație, altă curbă sau alte funcții.
Confundarea valorilor 20A și 4.5kA
20A reprezintă curentul nominal al întreruptorului, iar 4.5kA reprezintă capacitatea nominală de rupere. Cele două valori trebuie interpretate separat.
Confundarea EZ9P32620 cu EZ9D32620
Ambele produse sunt Easy9 1P+N de 20A, curba C și 4500A, dar funcțiile lor diferă. EZ9P32620 este întreruptor automat, iar EZ9D32620 este RCBO cu protecție diferențială de 30mA tip AC.
Presupunerea că 1P+N ocupă două module
Configurația electrică și dimensiunea fizică sunt caracteristici distincte. EZ9P32620 are lățimea de 18mm și ocupă spațiul unui singur modul standard.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9P32620?
EZ9P32620 este un întreruptor automat modular 1P+N de 20A, curba C. Produsul asigură protecția la suprasarcină și scurtcircuit.
Ce capacitate de rupere are EZ9P32620?
Capacitatea nominală de rupere este de 4500A, adică 4.5kA. Această valoare este distinctă de curentul nominal de 20A.
Cât spațiu ocupă EZ9P32620 în tabloul electric?
Modelul are lățimea de 18mm, echivalentă cu un singur modul standard. Înălțimea indicată este de 81mm, iar montajul este pe șină DIN.
EZ9P32620 are protecție diferențială?
Nu. EZ9P32620 este un întreruptor automat pentru protecția la suprasarcină și scurtcircuit. Protecția diferențială este o funcție separată, prezentă la aparate precum RCBO-ul Easy9 EZ9D32620.
Care este diferența dintre EZ9P32620 și EZ9D32620?
EZ9P32620 este un întreruptor automat MCB, iar EZ9D32620 este un RCBO cu protecție diferențială de 30mA tip AC. Deși au mai multe caracteristici comune, cele două referințe nu au aceeași funcționalitate.
