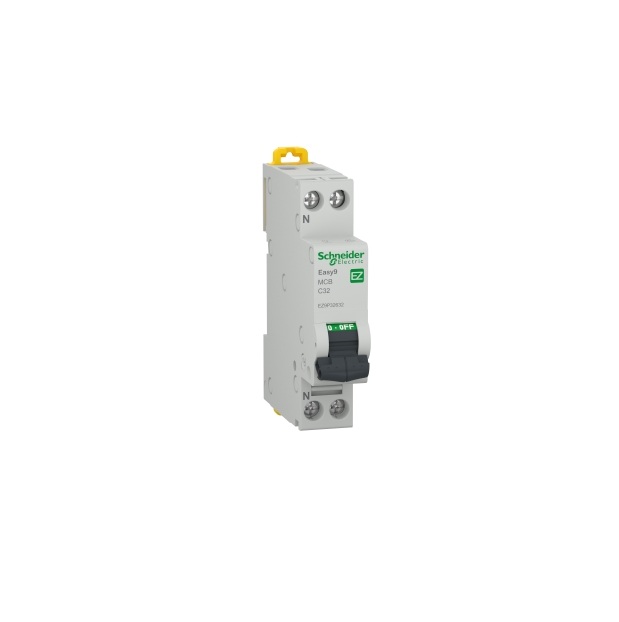

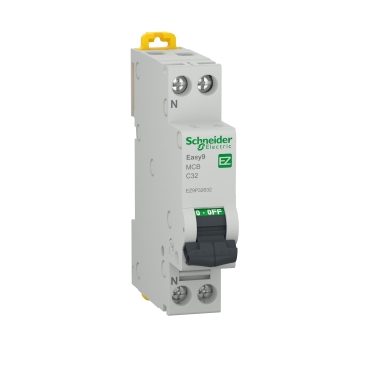

Siguranța automată 32A SCHNEIDER Easy9 EZ9P32632 este un întreruptor automat modular MCB 1P+N, cu un pol protejat, curba C și declanșare termo-magnetică pentru protecția circuitului la suprasarcină și scurtcircuit. Modelul are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, la 230V AC, 50Hz, conform IEC 60898-1. Se montează pe șină DIN de 35mm și are o lățime de 18mm, echivalentă cu un singur modul standard.
Referința EZ9P32632 identifică exact varianta Easy9 de 32A, 1P+N, curba C și 4.5kA. Configurația, amperajul și funcția aparatului trebuie urmărite împreună, deoarece în gama Easy9 există produse cu denumiri apropiate, inclusiv un RCBO de 32A cu protecție diferențială. EAN-ul asociat modelului EZ9P32632 este 3606489940140.
Protecție la suprasarcină și scurtcircuit
Siguranța automată 32A SCHNEIDER Easy9 EZ9P32632 asigură protecția împotriva curenților de suprasarcină și de scurtcircuit. Este un MCB cu tehnologie de declanșare termo-magnetică, iar aceste funcții trebuie diferențiate de protecția diferențială oferită de alte tipuri de aparate.
Curentul nominal de 32A reprezintă una dintre caracteristicile de bază ale întreruptorului, dar nu este suficient pentru identificarea unei variante echivalente. Trebuie verificate și configurația 1P+N, curba C și capacitatea nominală de rupere de 4.5kA.
Pentru compararea altor variante cu același amperaj poate fi consultată selecția de siguranțe automate 32A. Produsele din această categorie pot avea număr diferit de poli, alte capacități de rupere sau funcții de protecție diferite.
Configurație 1P+N cu un pol protejat
Easy9 EZ9P32632 are configurație 1P+N și un pol protejat. Această informație este importantă pentru diferențierea modelului de întreruptoarele Easy9 1P, 2P, 3P sau 4P și trebuie păstrată atunci când este verificată o referință existentă.
În configurația acestui aparat, neutrul este întrerupt fără a avea propria protecție la supracurent. Prin urmare, notația 1P+N nu trebuie interpretată ca fiind identică cu un întreruptor 2P cu doi poli protejați.
Configurația electrică nu trebuie confundată nici cu gabaritul. EZ9P32632 are lățimea de 18mm, astfel încât aparatul 1P+N ocupă spațiul unui singur modul standard de 18mm în tabloul electric.
Curba C la întreruptorul automat de 32A
Siguranța automată SCHNEIDER Easy9 EZ9P32632 are caracteristică de declanșare C. Curba C și curentul nominal de 32A sunt parametri diferiți și trebuie verificați separat atunci când produsul este comparat cu alt întreruptor automat.
Acest lucru este relevant deoarece două siguranțe automate de 32A pot avea curbe, configurații de poli și capacități de rupere diferite. Egalitatea amperajului nu confirmă echivalența tehnică.
Referința completă EZ9P32632 elimină această ambiguitate și identifică varianta Easy9 1P+N de 32A, curba C și 4500A. Pentru o înlocuire după cod, MPN-ul este astfel un reper mai precis decât o căutare bazată exclusiv pe „siguranță automată 32A”.
Capacitate nominală de rupere Icn de 4.5kA
Easy9 EZ9P32632 are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, la 230V AC, 50Hz, conform IEC 60898-1. Această valoare face parte din identificarea tehnică a variantei și trebuie citită împreună cu tensiunea și standardul pentru care este declarată.
Cei 4.5kA nu reprezintă curentul nominal al întreruptorului. Curentul nominal este de 32A, în timp ce 4.5kA exprimă capacitatea nominală de rupere la scurtcircuit în condițiile declarate pentru aparat.
Separarea acestor două valori este utilă la compararea variantelor Easy9. Un alt întreruptor de 32A poate avea o altă capacitate de rupere și nu trebuie considerat automat echivalent cu EZ9P32632 doar pe baza amperajului.
230V AC și format compact de 18mm
Siguranța automată SCHNEIDER Easy9 EZ9P32632 este specificată la 230V AC, 50Hz și are lățimea de 18mm. Dimensiunile produsului sunt 81mm înălțime, 18mm lățime și 78mm adâncime.
Lățimea de 18mm este relevantă pentru planificarea spațiului modular din tablou. Deși aparatul are configurație 1P+N, gabaritul său este de un singur modul standard de 18mm. Configurația polilor și spațiul ocupat sunt, așadar, caracteristici care trebuie citite separat.
Montajul se realizează pe șină DIN de 35mm. Acest format permite integrarea modelului în tablouri electrice modulare compatibile, cu condiția respectării cerințelor proiectului și ale aparatelor utilizate în ansamblu.
MCB Easy9, nu RCBO
EZ9P32632 este un întreruptor automat MCB și nu include protecție diferențială. Funcțiile sale sunt protecția la suprasarcină și scurtcircuit. Configurația 1P+N nu trebuie interpretată ca o indicație că aparatul este diferențial.
Distincția este deosebit de importantă pentru acest model deoarece în aceeași gamă există SCHNEIDER Easy9 EZ9D32632. Cele două referințe sunt apropiate și au mai multe caracteristici comune: 32A, 1P+N, curba C și capacitate de rupere de 4.5kA.
Diferența funcțională este însă clară. EZ9P32632 este MCB pentru protecția la suprasarcină și scurtcircuit, în timp ce EZ9D32632 este RCBO și integrează suplimentar protecție diferențială de 30mA tip AC. Cele două produse nu trebuie considerate echivalente.
EZ9P32632 versus EZ9F32132 și EZ9F32432
În gama Easy9 există mai multe întreruptoare automate de 32A și 4.5kA, iar configurația polilor este un criteriu important de diferențiere. EZ9P32632 este varianta 1P+N, în timp ce alte referințe Easy9 de 32A sunt disponibile în configurații diferite.
De exemplu, EZ9F32132 este o variantă 1P de 32A, iar EZ9F32432 este o variantă 4P de 32A. Faptul că toate aparțin familiei Easy9 și împart amperajul de 32A nu înseamnă că pot fi substituite între ele.
Diferențele de configurație au și consecințe asupra gabaritului. EZ9P32632 are lățimea de 18mm, în timp ce varianta Easy9 4P EZ9F32432 are lățimea de 72mm. Identificarea după referință evită confuzia între produse cu aceeași valoare nominală.
Un modul de 18mm pentru configurația 1P+N
Formatul de 18mm este una dintre caracteristicile practice importante ale EZ9P32632. Aparatul oferă configurația 1P+N într-un gabarit de un modul standard, aspect util atunci când trebuie verificat spațiul disponibil în tabloul electric.
Numărul de module nu trebuie dedus doar din notația 1P+N. În cazul acestei referințe, dimensiunea fizică este confirmată separat: 18mm lățime, 81mm înălțime și 78mm adâncime.
Același principiu trebuie aplicat atunci când produsul este comparat cu alte aparate modulare. Configurația electrică, funcțiile de protecție și gabaritul sunt criterii diferite, chiar dacă sunt prezentate împreună în descrierea unui întreruptor.
Identificarea corectă în gama SCHNEIDER Easy9
Pentru EZ9P32632, combinația de identificare este Easy9, MCB, 1P+N, 32A, curba C și Icn 4.5kA la 230V AC. Păstrarea tuturor acestor elemente reduce riscul de confuzie cu alte referințe Easy9.
Codul produsului este deosebit de util deoarece gama include variante apropiate atât ca denumire, cât și ca aspect. O diferență aparent mică între EZ9P și EZ9D separă, în cazul modelelor de 32A, un MCB de un RCBO cu protecție diferențială.
Pentru alte aparate și configurații ale producătorului poate fi consultată gama SCHNEIDER. Specificațiile trebuie însă verificate pentru fiecare referință, fără transferarea automată a caracteristicilor între variante.
Când este relevant modelul EZ9P32632?
EZ9P32632 este varianta de urmărit atunci când specificația cere un întreruptor automat SCHNEIDER Easy9 de 32A, 1P+N, curba C și capacitate nominală de rupere de 4.5kA la 230V AC. Modelul oferă protecție la suprasarcină și scurtcircuit și are un gabarit de 18mm.
Dacă este necesară o altă configurație de poli, o altă capacitate de rupere sau protecție diferențială integrată, trebuie verificată referința corespunzătoare. Nici amperajul de 32A, nici apartenența la gama Easy9 nu sunt suficiente pentru stabilirea unei echivalențe.
MPN EZ9P32632 și EAN 3606489940140 sunt reperele cele mai clare pentru confirmarea produsului exact într-o listă de materiale, documentație sau comandă.
Erori frecvente la alegerea modelului EZ9P32632
Alegerea produsului numai după valoarea de 32A
Curentul nominal nu identifică singur întreruptorul. EZ9P32632 este varianta Easy9 MCB 1P+N, curba C și 4.5kA. Un alt aparat de 32A poate avea o configurație sau funcții diferite.
Confundarea EZ9P32632 cu EZ9D32632
Ambele referințe sunt Easy9 1P+N de 32A, curba C și 4.5kA, dar nu au aceeași funcționalitate. EZ9P32632 este MCB, iar EZ9D32632 este RCBO cu protecție diferențială de 30mA tip AC.
Presupunerea că 1P+N înseamnă doi poli protejați
Pentru EZ9P32632 este declarat un singur pol protejat. Configurația 1P+N nu trebuie confundată cu un întreruptor 2P în care ambii poli sunt protejați.
Confundarea valorilor 32A și 4.5kA
32A reprezintă curentul nominal al întreruptorului, iar 4.5kA reprezintă capacitatea nominală de rupere Icn. Sunt parametri diferiți și trebuie interpretați separat.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9P32632?
EZ9P32632 este un întreruptor automat modular MCB 1P+N de 32A, curba C. Are un pol protejat și asigură protecția la suprasarcină și scurtcircuit.
Ce capacitate de rupere are EZ9P32632?
Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, la 230V AC, 50Hz, conform IEC 60898-1.
Cât spațiu ocupă EZ9P32632 în tabloul electric?
Modelul are lățimea de 18mm, echivalentă cu un singur modul standard. Înălțimea este de 81mm, adâncimea de 78mm, iar montajul se realizează pe șină DIN de 35mm.
EZ9P32632 are protecție diferențială?
Nu. EZ9P32632 este un MCB pentru protecția la suprasarcină și scurtcircuit. Configurația 1P+N nu indică existența unei funcții diferențiale.
Care este diferența dintre EZ9P32632 și EZ9D32632?
EZ9P32632 este un întreruptor automat MCB, iar EZ9D32632 este un RCBO cu protecție diferențială de 30mA tip AC. Deși împart 32A, 1P+N, curba C și 4.5kA, funcțiile lor de protecție sunt diferite.
