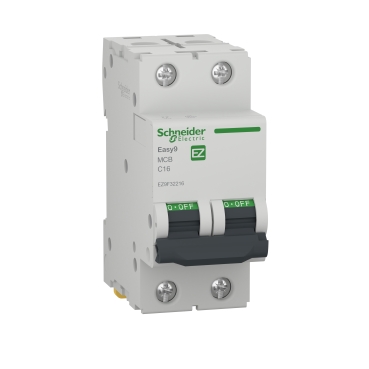

Siguranța automată 16A SCHNEIDER Easy9 EZ9F32216 este un întreruptor automat modular MCB 2P, cu doi poli protejați, curba C și declanșare termo-magnetică pentru protecția circuitului la suprasarcină și scurtcircuit. Modelul are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, atât la 230V AC, cât și la 400V AC, 50Hz, conform IEC 60898-1. Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz.
Referința EZ9F32216 identifică exact varianta Easy9 2P de 16A, cu ambii poli protejați. Aparatul are lățimea de 36mm, echivalentă cu două module standard de 18mm, și se montează clipsabil pe șină DIN. MPN-ul este EZ9F32216, iar EAN-ul produsului este 3606481492951.
Siguranță automată 16A cu doi poli protejați
Easy9 EZ9F32216 are configurație 2P și doi poli protejați. Această caracteristică este importantă pentru identificarea corectă a produsului și îl diferențiază atât de varianta Easy9 1P de 16A, cât și de întreruptoarele cu configurație 1P+N.
Notația 2P nu trebuie tratată ca sinonim pentru 1P+N. În cazul EZ9F32216, Schneider declară explicit doi poli și doi poli protejați. Configurația trebuie păstrată atunci când produsul este urmărit într-o specificație, listă de materiale sau comandă.
Pentru compararea altor aparate cu același amperaj poate fi consultată selecția de siguranțe automate 16A. Curentul nominal este însă doar unul dintre criterii: numărul polilor, curba și capacitatea de rupere trebuie verificate separat.
Protecție termo-magnetică la suprasarcină și scurtcircuit
Siguranța automată SCHNEIDER Easy9 EZ9F32216 asigură protecția circuitului împotriva curenților de suprasarcină și scurtcircuit. Unitatea de declanșare este termo-magnetică, iar produsul este clasificat de Schneider ca întreruptor automat miniatural.
Funcția aparatului trebuie diferențiată de protecția diferențială. EZ9F32216 este un MCB, iar configurația 2P nu indică existența unei funcții de protecție la curent rezidual. Un RCCB sau RCBO reprezintă un alt tip de aparat și trebuie identificat prin propriile specificații.
În selecția de siguranțe automate, produsele cu același amperaj pot avea configurații și caracteristici diferite. Pentru EZ9F32216 trebuie urmărite împreună valorile 16A, 2P, curba C și 4.5kA.
Curba C și declanșarea magnetică
Easy9 EZ9F32216 are caracteristică de declanșare C. Schneider declară pentru declanșarea magnetică o limită de 5...10 x In. Această caracteristică este distinctă de curentul nominal de 16A și trebuie verificată separat la compararea întreruptoarelor automate.
O denumire precum C16 reunește două informații diferite: litera C indică caracteristica de declanșare, iar valoarea 16 indică amperajul nominal. Un aparat de 16A cu altă curbă nu trebuie considerat automat echivalent cu EZ9F32216.
Același principiu se aplică numărului de poli și capacității de rupere. Două aparate C16 pot rămâne produse diferite dacă unul este 1P și celălalt 2P sau dacă au capacități de rupere diferite.
Capacitate nominală de rupere Icn de 4.5kA
Siguranța automată 16A SCHNEIDER Easy9 EZ9F32216 are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, la 230V și 400V AC, 50Hz, conform IEC 60898-1. Pentru această referință, producătorul declară aceeași valoare Icn la ambele tensiuni.
Cei 16A reprezintă curentul nominal al întreruptorului, în timp ce cei 4.5kA reprezintă capacitatea nominală de rupere. Valorile descriu caracteristici diferite și nu trebuie confundate atunci când sunt citite specificațiile produsului.
Menționarea tensiunii este de asemenea relevantă. Valoarea Icn nu trebuie desprinsă de condițiile în care este declarată. Pentru EZ9F32216, Schneider indică 4500A la 230V AC și la 400V AC, 50Hz, conform IEC 60898-1.
Tensiune nominală de funcționare de 400V AC
Tensiunea nominală de funcționare Ue a modelului EZ9F32216 este de 400V AC la 50Hz. Frecvența rețelei declarată de producător este 50/60Hz.
Tensiunea nominală de ținere la impuls Uimp este de 4kV. Această valoare nu trebuie confundată cu tensiunea nominală de funcționare de 400V și nici cu capacitatea nominală de rupere de 4.5kA. Sunt trei parametri diferiți ai aparatului.
Schneider declară și adecvarea pentru izolație conform IEC 60898-1. Toate aceste informații aparțin variantei exacte EZ9F32216 și sunt utile pentru diferențierea ei de alte întreruptoare Easy9 de 16A.
Două module de 18mm și montaj pe șină DIN
Easy9 EZ9F32216 are dimensiuni de 82mm înălțime, 36mm lățime și 74mm adâncime. Lățimea de 36mm corespunde unui format de două module standard de 18mm.
Schneider exprimă gabaritul și prin patru pași de 9mm. Pentru planificarea spațiului din tabloul electric, informația practică este că varianta 2P ocupă 36mm.
Montajul este clipsabil pe șină DIN. Configurația 2P și gabaritul de două module trebuie verificate separat de amperaj: nu toate întreruptoarele automate de 16A au aceeași lățime sau același număr de poli.
Borne și caracteristici constructive
EZ9F32216 utilizează terminale tip tunel, poziționate sus sau jos. Schneider declară o capacitate de conectare de 1...25mm² pentru conductor rigid și 1...16mm² pentru conductor flexibil.
Cuplul de strângere declarat pentru borne este de 2N.m. Aceste valori aparțin modelului EZ9F32216 și nu trebuie transferate automat către alte aparate numai pentru că fac parte din aceeași gamă Easy9.
Întreruptorul dispune și de indicator al poziției contactului. Acesta completează caracteristicile constructive ale aparatului și trebuie diferențiat de funcțiile de protecție realizate de unitatea termo-magnetică.
Durabilitate mecanică și electrică
Schneider declară pentru EZ9F32216 o durabilitate mecanică de 10000 de cicluri și o durabilitate electrică de 4000 de cicluri. Cele două valori descriu caracteristici distincte ale aparatului.
Durabilitatea mecanică se referă la ciclurile mecanismului, în timp ce durabilitatea electrică este specificată separat. Aceste valori oferă criterii concrete pentru evaluarea produsului, fără a recurge la afirmații generale despre durabilitate sau performanță.
EZ9F32216 versus EZ9F32116
EZ9F32216 este varianta Easy9 2P de 16A, în timp ce EZ9F32116 este varianta 1P de 16A. Ambele aparțin aceleiași game și au curba C, însă configurația polilor este diferită.
Diferența se reflectă și în gabarit. EZ9F32216 are lățimea de 36mm, corespunzătoare la două module, în timp ce varianta 1P are un format mai îngust. Prin urmare, simpla căutare după „siguranță automată Easy9 16A” nu identifică suficient produsul.
Pentru varianta analizată aici trebuie păstrat codul EZ9F32216 și configurația 2P cu doi poli protejați.
EZ9F32216 versus o variantă 1P+N de 16A
Configurația 2P a modelului EZ9F32216 nu este echivalentă cu 1P+N. În cazul acestui model sunt declarați doi poli protejați, în timp ce un aparat 1P+N are o configurație diferită.
De exemplu, în familia Easy9 există și EZ9P32616, un întreruptor automat 1P+N de 16A. Deși cele două produse împart amperajul și curba C, nu trebuie confundate sau considerate automat interschimbabile.
Numărul polilor protejați este unul dintre cele mai utile criterii pentru separarea celor două variante. MPN-ul oferă confirmarea finală atunci când produsele apar într-o listă cu denumiri apropiate.
EZ9F32216 versus varianta 4P de 16A
În gama Easy9 există și întreruptorul EZ9F32416 de 16A, cu configurație 4P. Acesta reprezintă o altă variantă decât EZ9F32216, chiar dacă amperajul, curba și familia de produse sunt comune.
EZ9F32216 are doi poli protejați și lățimea de 36mm. Varianta 4P are o configurație multipolară diferită și ocupă mai mult spațiu modular. Numărul de poli trebuie astfel verificat înainte ca două aparate de 16A să fie comparate ca alternative.
MCB Easy9, nu aparat diferențial
EZ9F32216 este un întreruptor automat MCB pentru protecția la suprasarcină și scurtcircuit. Faptul că aparatul are doi poli nu înseamnă că integrează protecție diferențială.
Un RCBO combină protecția la supracurent cu protecția diferențială, iar un RCCB are o altă funcție specifică. Aceste tipuri de aparate trebuie identificate explicit prin datele lor tehnice, nu deduse din numărul de poli sau din amperaj.
Pentru EZ9F32216, funcțiile confirmate sunt protecția la scurtcircuit și suprasarcină, realizate prin unitatea de declanșare termo-magnetică.
Când este relevant modelul EZ9F32216?
EZ9F32216 este varianta de urmărit atunci când specificația cere o siguranță automată SCHNEIDER Easy9 2P de 16A, cu doi poli protejați, curba C și Icn de 4.5kA. Modelul are tensiunea nominală de funcționare de 400V AC, lățimea de 36mm și montaj clipsabil pe șină DIN.
Dacă este necesară o configurație 1P, 1P+N sau 4P, trebuie verificată referința corespunzătoare. Același principiu se aplică dacă proiectul cere o funcție diferențială sau o altă capacitate de rupere.
Pentru alte aparate ale producătorului poate fi consultată gama SCHNEIDER. MPN EZ9F32216 și EAN 3606481492951 sunt reperele clare pentru confirmarea produsului exact.
Erori frecvente la alegerea modelului EZ9F32216
Alegerea produsului numai după valoarea de 16A
Curentul nominal nu identifică singur întreruptorul. EZ9F32216 este varianta Easy9 2P, cu doi poli protejați, curba C și capacitate nominală de rupere de 4.5kA.
Confundarea configurației 2P cu 1P+N
EZ9F32216 are doi poli protejați. Configurația 1P+N este diferită și trebuie identificată prin propria referință, chiar dacă amperajul și curba sunt aceleași.
Confundarea valorilor 16A și 4.5kA
16A reprezintă curentul nominal, iar 4.5kA reprezintă capacitatea nominală de rupere Icn. Pentru EZ9F32216, Icn de 4.5kA este declarat atât la 230V, cât și la 400V AC, 50Hz.
Presupunerea existenței protecției diferențiale
EZ9F32216 este un MCB cu declanșare termo-magnetică pentru protecția la suprasarcină și scurtcircuit. Configurația 2P nu indică automat o funcție diferențială.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9F32216?
EZ9F32216 este un întreruptor automat modular MCB 2P de 16A, curba C, cu doi poli protejați. Utilizează declanșare termo-magnetică pentru protecția la suprasarcină și scurtcircuit.
Ce capacitate de rupere are EZ9F32216?
Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, atât la 230V, cât și la 400V AC, 50Hz, conform IEC 60898-1.
Ce tensiune nominală are EZ9F32216?
Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz. Frecvența rețelei declarată pentru produs este 50/60Hz.
Cât spațiu ocupă EZ9F32216 în tabloul electric?
Modelul are lățimea de 36mm, echivalentă cu două module standard de 18mm. Dimensiunile sunt 82mm înălțime, 36mm lățime și 74mm adâncime.
Care este diferența dintre EZ9F32216 și EZ9P32616?
EZ9F32216 este un întreruptor 2P cu doi poli protejați, iar EZ9P32616 are configurație 1P+N. Sunt două variante Easy9 de 16A distincte și nu trebuie confundate.
