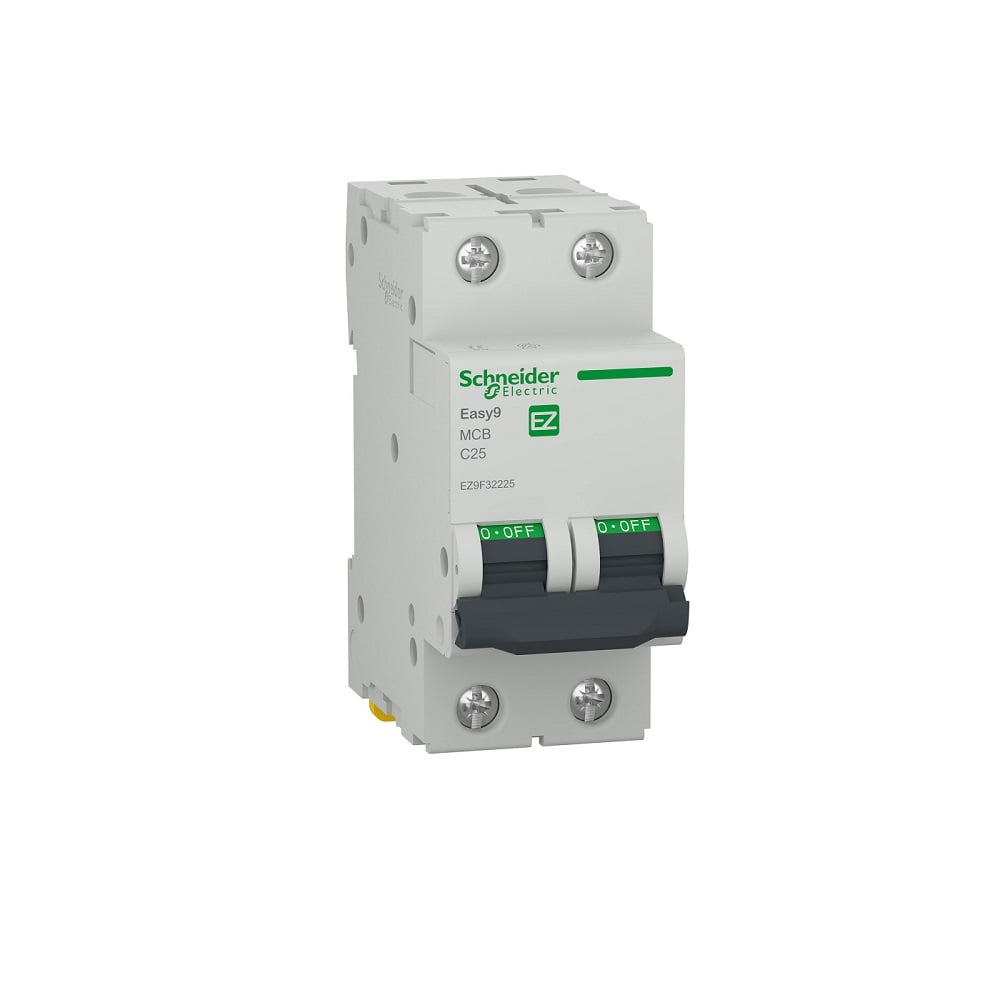

Siguranța automată SCHNEIDER Easy9 EZ9F32225 este un întreruptor automat miniatural 2P, de 25 A, cu curbă C și capacitate de rupere de 4,5 kA. Aparatul are doi poli, iar Schneider confirmă că ambii sunt protejați. Unitatea de declanșare este termo-magnetică, pentru protecția circuitului la suprasarcină și scurtcircuit. Capacitatea de rupere Icn este de 4500 A atât la 230 V AC, cât și la 400 V AC, 50 Hz, conform SR EN 60898-1.
Pentru alegerea corectă trebuie verificate împreună configurația 2P, curentul nominal de 25 A, curba C și capacitatea de rupere de 4,5 kA. EZ9F32225 este un MCB, nu un aparat diferențial. Nu trebuie confundat cu SCHNEIDER EZ9R32225, care este un RCCB 2P de 25 A și 30 mA și are o funcție diferită.
Siguranță automată SCHNEIDER Easy9 EZ9F32225
Schneider identifică exact EZ9F32225 drept întreruptor automat Easy9 2P, 4500 A, curbă C, 25 A. Tipul de produs este miniature circuit-breaker, iar aplicația declarată este protecția.
Configurația este 2P, cu doi poli protejați. Acest detaliu trebuie păstrat explicit, deoarece numărul total de poli și numărul polilor protejați nu ar trebui deduse după aspectul aparatului sau după amperaj.
Codul EZ9F32225 rămâne reperul exact atunci când produsul este comparat cu alte variante Easy9 de 25 A sau cu aparate modulare care îndeplinesc alte funcții de protecție.
Protecție la suprasarcină și scurtcircuit
EZ9F32225 folosește tehnologie de declanșare termo-magnetică. Schneider declară pentru această familie protecția combinată la scurtcircuit și curenți de suprasarcină.
Aceasta este funcția care trebuie comunicată clientului, fără extinderea ei către afirmații generale precum „protecție completă a instalației”. Un MCB răspunde unor condiții precise de supracurent, iar alte tipuri de risc pot necesita aparate cu funcții suplimentare.
În special, EZ9F32225 nu trebuie prezentat ca aparat cu protecție diferențială.
Curent nominal de 25 A
Curentul nominal al întreruptorului automat este 25 A. Valoarea diferențiază această referință de alte aparate 2P din gama Easy9, dar nu este suficientă singură pentru selecție.
Curentul nominal al protecției trebuie corelat cu caracteristicile conductoarelor, condițiile de instalare, sarcina și cerințele circuitului. Din acest motiv, nu este corect să se recomande automat o siguranță de 25 A doar prin asocierea cu un anumit tip de consumator.
Pentru identificarea comercială a EZ9F32225, cei 25 A trebuie verificați împreună cu 2P, curba C și 4,5 kA.
Curba de declanșare C
EZ9F32225 are curbă C. Curba de declanșare este o caracteristică separată de curentul nominal și de capacitatea de rupere.
Acest lucru contează atunci când sunt comparate două siguranțe automate de 25 A: amperajul identic nu înseamnă automat că aparatele au aceeași caracteristică de declanșare.
Curba necesară trebuie stabilită în funcție de circuit și de caracteristicile sarcinii. Descrierea produsului trebuie să ofere parametrul corect, fără a transforma curba C într-o recomandare universală.
Capacitate de rupere de 4,5 kA, nu 45 kA
Fișa tehnică exactă declară pentru EZ9F32225 o capacitate de rupere de 4500 A Icn la 230 V AC și 400 V AC, 50 Hz, conform SR EN 60898-1. 4500 A înseamnă 4,5 kA.
Secvența „45ka” din URL nu trebuie interpretată ca o capacitate de rupere de 45 kA. ETBM listează produsul corect ca variantă de 4,5 kA.
Capacitatea de rupere trebuie verificată față de nivelul curentului de scurtcircuit posibil în punctul de instalare. Nu reprezintă doar un atribut comercial care poate fi ales după principiul „mai mare este întotdeauna mai bine”.
2P cu ambii poli protejați
Un detaliu important al EZ9F32225 este configurația 2P cu 2 poli protejați. Fișa Schneider declară explicit atât numărul total de poli, cât și numărul polilor protejați.
Această configurație nu trebuie confundată automat cu 1P+N. Notațiile descriu configurații diferite, iar produsul exact trebuie selectat după schema circuitului.
Pentru EZ9F32225 nu există ambiguitate în documentația producătorului: aparatul este 2P și ambii poli sunt declarați protejați.
Adecvat pentru izolare conform SR EN 60898-1
Schneider declară pentru EZ9F32225 adecvarea pentru izolare conform SR EN 60898-1. Aceasta este o caracteristică tehnică explicită a aparatului.
Este preferabilă această formulare exactă în locul unor expresii comerciale generale despre „siguranță maximă” sau „izolare perfectă”. Caracteristica trebuie păstrată în limitele standardului și ale documentației producătorului.
MCB, nu siguranță diferențială
EZ9F32225 este un MCB pentru protecție la suprasarcină și scurtcircuit. Nu are declarată o sensibilitate diferențială în mA și nu trebuie prezentat drept RCCB sau RCBO.
Confuzia este ușor de făcut deoarece SCHNEIDER are în aceeași familie comercială și aparate diferențiale cu 2 poli și 25 A. De exemplu, EZ9R32225 este un întreruptor diferențial 2P de 25 A, tip AC, cu sensibilitate de 30 mA.
Amperajul și numărul de poli pot fi identice, dar funcția aparatului este diferită. Codul produsului și tipul protecției trebuie verificate înainte de alegere.
EZ9F32225 sau EZ9R32225?
EZ9F32225 este siguranța automată MCB analizată aici: 2P, 25 A, curbă C și 4,5 kA. Protejează la suprasarcină și scurtcircuit.
EZ9R32225 este o referință diferită: întreruptor diferențial RCCB 2P, 25 A, tip AC și 30 mA. Schneider îl declară pentru protecția diferențială și îl raportează la IEC 61008-1.
Diferența dintre cele două produse arată de ce „Schneider 2P 25A” nu este suficient ca identificare. Pentru produsul actual trebuie urmărit codul EZ9F32225 și caracteristica MCB.
EZ9F32225 față de varianta de 32 A
În gama Easy9 există și EZ9F32232, un alt întreruptor automat 2P, 4500 A, curbă C, dar cu un curent nominal de 32 A.
Asemănarea dintre coduri și caracteristici nu înseamnă că variantele sunt interschimbabile. Pentru produsul de pe acest PDP, valoarea corectă este 25 A.
Amperajul necesar trebuie stabilit în funcție de circuit, nu prin alegerea arbitrară a unei variante mai mari sau mai mici din aceeași familie.
Integrare modulară în tabloul electric
EZ9F32225 face parte din gama de aparate modulare Easy9. Formatul permite integrarea în tabloul electric împreună cu celelalte aparate corespunzătoare configurației proiectate.
La planificarea tabloului trebuie luate în calcul atât spațiul necesar aparatului, cât și schema circuitului și coordonarea cu celelalte protecții.
Instalarea și conectarea trebuie realizate conform documentației Schneider și cerințelor proiectului electric.
Ce trebuie verificat înainte de alegere?
Pentru EZ9F32225, combinația principală de verificat este 2P + 25 A + curbă C + 4,5 kA. Fișa exactă mai confirmă că ambii poli sunt protejați și că aparatul folosește declanșare termo-magnetică.
La nivelul instalației trebuie verificate suplimentar caracteristicile conductoarelor, sarcina, nivelul curentului de scurtcircuit și coordonarea protecțiilor.
Dacă este necesară și protecție diferențială, aceasta trebuie prevăzută prin aparatul sau configurația corespunzătoare. EZ9F32225 nu trebuie considerat RCBO doar pentru că este bipolar.
Cum identifici exact SCHNEIDER EZ9F32225?
Identificarea completă este siguranță automată + SCHNEIDER + Easy9 + 2P + 25 A + curbă C + 4,5 kA + EZ9F32225.
ETBM confirmă SKU SD01173 și EAN 3606481492975. Produsul este listat ca siguranță automată 2P 25 A, curbă C și 4,5 kA.
Referința EZ9F32225 este reperul cel mai sigur pentru evitarea confuziei cu alte aparate Easy9 de 25 A.
Erori frecvente
Citirea valorii 4,5 kA ca 45 kA
Schneider declară 4500 A Icn, adică 4,5 kA. Secvența din slug nu reprezintă o valoare tehnică de 45 kA.
Confundarea 2P cu 1P+N
EZ9F32225 este 2P și are 2 poli protejați. Configurația 1P+N trebuie verificată separat și nu este echivalentă automat.
Confundarea EZ9F32225 cu EZ9R32225
EZ9F32225 este MCB pentru suprasarcină și scurtcircuit. EZ9R32225 este RCCB cu protecție diferențială de 30 mA. Sunt aparate cu funcții diferite.
Alegerea doar după 25 A
Curentul nominal nu identifică singur produsul. Trebuie verificate simultan configurația 2P, curba C și capacitatea de rupere de 4,5 kA.
Presupunerea că un amperaj mai mare oferă automat protecție mai bună
Curentul nominal trebuie corelat cu circuitul și conductoarele. Alegerea unei valori mai mari nu reprezintă prin ea însăși o îmbunătățire a protecției.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER EZ9F32225?
Este un întreruptor automat miniatural MCB Easy9, cu 2 poli, curent nominal de 25 A și curbă C.
Câți poli sunt protejați?
Schneider declară pentru EZ9F32225 configurație 2P și 2 poli protejați.
Care este capacitatea de rupere?
Capacitatea de rupere Icn este de 4500 A, adică 4,5 kA, la 230 V și 400 V AC, 50 Hz, conform SR EN 60898-1.
EZ9F32225 oferă protecție diferențială?
Nu. Este un MCB pentru protecție la suprasarcină și scurtcircuit. Nu trebuie confundat cu RCCB-ul EZ9R32225 de 25 A și 30 mA.
Care este diferența dintre EZ9F32225 și EZ9F32232?
Ambele sunt întreruptoare automate Easy9 2P, curbă C și 4,5 kA, dar EZ9F32225 are curent nominal de 25 A, iar EZ9F32232 este varianta de 32 A.
