Siguranța automată SCHNEIDER Easy9 EZ9F32232 este un întreruptor automat miniatural 2P, de 32 A, cu curbă C și capacitate de rupere de 4,5 kA. Ambii poli sunt protejați, iar unitatea de declanșare termo-magnetică este destinată protecției circuitului la suprasarcină și scurtcircuit. Schneider declară o tensiune nominală de funcționare de 400 V AC, frecvență 50/60 Hz și conformitate cu SR EN 60898-1. Aparatul se montează clipsabil pe șină DIN și ocupă 4 pași de 9 mm.
Pentru alegerea corectă trebuie verificate împreună configurația 2P, curentul nominal de 32 A, curba C și capacitatea de rupere de 4,5 kA. EZ9F32232 este un MCB, nu un întreruptor diferențial. Funcția sa verificată este protecția la suprasarcină și scurtcircuit; nu include protecția diferențială specifică unui RCCB sau RCBO.

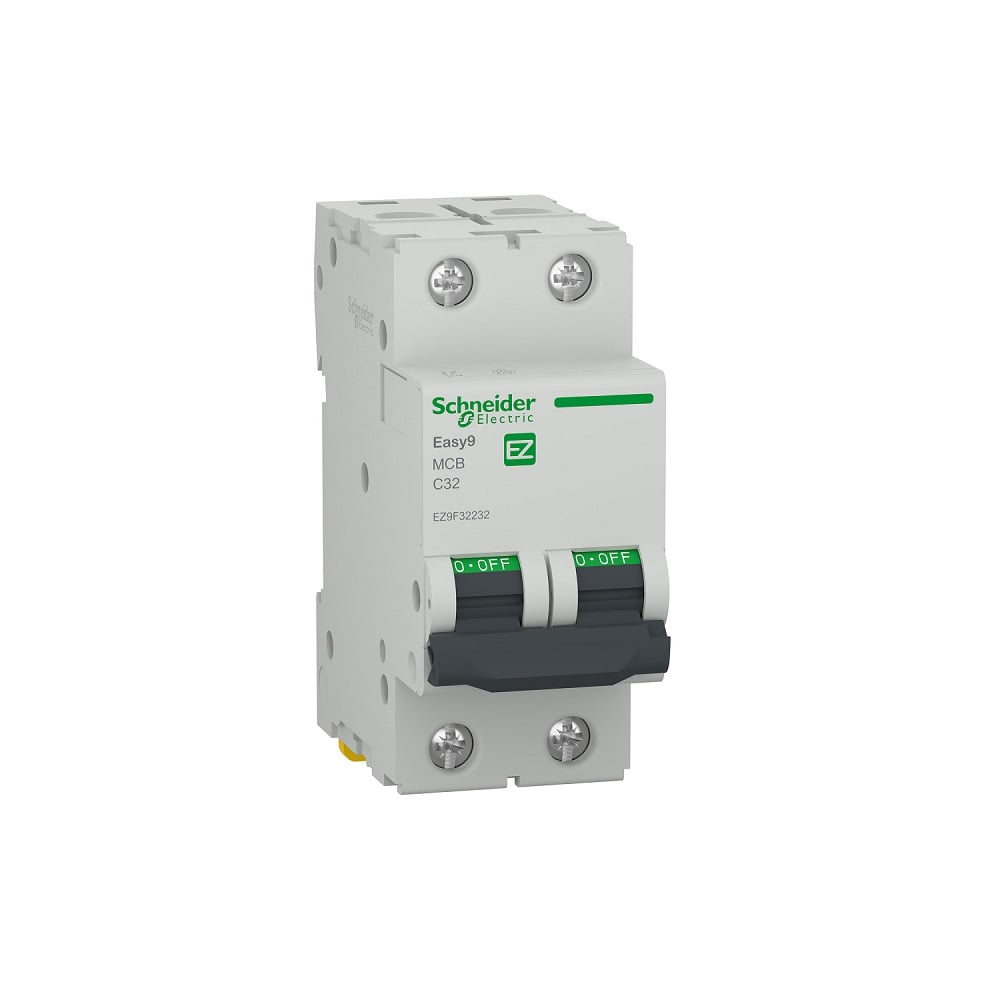

Siguranță automată SCHNEIDER Easy9 EZ9F32232
Schneider identifică EZ9F32232 drept întreruptor automat Easy9 2P, 4500 A, curbă C, 32 A. Tipul produsului este „miniature circuit-breaker”, iar aplicația declarată de producător este protecția.
Configurația este 2P, iar documentația precizează separat că numărul polilor protejați este tot 2. Această informație trebuie păstrată explicit, deoarece 2P nu trebuie confundat automat cu o configurație 1P+N.
Referința EZ9F32232 este reperul cel mai sigur pentru diferențierea față de celelalte întreruptoare automate Easy9 de 32 A sau față de aparate modulare cu alte funcții.
Protecție la suprasarcină și scurtcircuit
EZ9F32232 utilizează o unitate de declanșare termo-magnetică. Schneider descrie produsul ca aparat care combină protecția la scurtcircuit și la curenții de suprasarcină.
Aceasta este funcția concretă care trebuie comunicată clientului. Formulări precum „protecție totală a instalației” ar depăși rolul tehnic declarat al aparatului.
Protecția diferențială este o funcție separată. Dacă proiectul impune detectarea curenților reziduali, trebuie analizat un dispozitiv dedicat acestei funcții sau o soluție care o integrează.
Curent nominal de 32 A
Curentul nominal al EZ9F32232 este 32 A. Această valoare diferențiază modelul de variantele Easy9 de 25 A, 40 A sau alte calibre disponibile în aceeași familie.
Un MCB nu trebuie însă ales doar după amperaj. Curentul nominal trebuie corelat cu conductoarele, condițiile de instalare, caracteristicile sarcinii și cerințele circuitului.
Prin urmare, cei 32 A sunt un criteriu de identificare și selecție, nu o recomandare universală pentru un anumit tip de consumator.
Curba C și declanșarea magnetică 5–10 x In
Modelul EZ9F32232 are curbă de declanșare C. Fișa tehnică Schneider declară limita de declanșare magnetică în intervalul 5–10 x In.
Curba este o caracteristică diferită de curentul nominal. Două întreruptoare automate de 32 A pot avea un comportament diferit dacă sunt proiectate cu alte curbe de declanșare.
Din acest motiv, la verificarea unei referințe nu este suficient să se urmărească „32 A”; trebuie confirmată și curba C.
Capacitate de rupere de 4,5 kA
Schneider declară pentru EZ9F32232 o capacitate de rupere Icn de 4500 A atât la 230 V AC, cât și la 400 V AC, 50 Hz, conform SR EN 60898-1. 4500 A înseamnă 4,5 kA.
Secvența „45ka” din URL nu trebuie interpretată drept 45 kA. PDP-ul ETBM afișează corect produsul ca variantă de 4,5 kA.
Capacitatea de rupere trebuie verificată în raport cu nivelul curentului de scurtcircuit posibil în punctul de instalare. Nu este un parametru care trebuie ales izolat doar prin comparația valorilor numerice dintre produse.
2P cu ambii poli protejați
EZ9F32232 are 2 poli și 2 poli protejați. Schneider declară explicit ambele valori în fișa tehnică.
Această configurație trebuie diferențiată de un aparat 1P+N. Chiar dacă două produse au același amperaj și o lățime modulară apropiată, schema polilor și modul de protecție pot fi diferite.
Pentru acest model, identificarea este fără ambiguitate: 2P, cu ambii poli protejați.
400 V AC și 50/60 Hz
Tensiunea nominală de funcționare declarată pentru EZ9F32232 este 400 V AC la 50 Hz, iar frecvența rețelei este 50/60 Hz. Tensiunea nominală de ținere la impuls Uimp este de 4 kV.
Aceste caracteristici completează identificarea electrică a aparatului, dar nu trebuie utilizate singure pentru stabilirea compatibilității cu o anumită instalație.
Adecvat pentru izolare conform SR EN 60898-1
Schneider declară EZ9F32232 adecvat pentru izolare conform SR EN 60898-1. Această formulare tehnică este preferabilă unor expresii generale precum „izolare perfectă” sau „siguranță garantată”.
Caracteristica trebuie interpretată în contextul standardului și al utilizării prevăzute pentru întreruptorul automat.
Montaj clipsabil pe șină DIN
Siguranța automată SCHNEIDER Easy9 EZ9F32232 este destinată montajului clipsabil pe șină DIN. Aparatul ocupă 4 pași de 9 mm.
Lățimea totală este de 36 mm, informație utilă pentru planificarea spațiului disponibil în tabloul electric.
Montarea și conectarea aparatului trebuie realizate conform documentației Schneider și cerințelor instalației electrice.
Dimensiuni de 82 x 36 x 74 mm
Fișa exactă declară 82 mm înălțime, 36 mm lățime și 74 mm adâncime.
Formatul de 36 mm corespunde celor patru pași de 9 mm ocupați pe șina DIN. Dimensiunile sunt utile pentru organizarea tabloului, dar nu sunt suficiente pentru identificarea funcțională a aparatului.
Curentul nominal, curba, numărul de poli și capacitatea de rupere trebuie verificate în continuare.
Borne tip tunel
Schneider declară terminale tip tunel, sus sau jos. Pentru EZ9F32232 sunt acceptate conductoare rigide de 1–25 mm² și flexibile de 1–16 mm². Cuplul de strângere declarat este de 2 N·m.
Aceste valori definesc capacitatea bornelor, nu secțiunea recomandată automat pentru circuit. Dimensionarea conductoarelor trebuie stabilită separat în proiectul instalației.
Indicator de poziție a contactului
EZ9F32232 are indicator de poziție a contactului. Documentația declară în același timp că aparatul nu dispune de semnalizare locală suplimentară.
Indicatorul nu trebuie descris drept sistem de monitorizare sau alarmă. Rolul său trebuie păstrat în limitele specificației producătorului.
Durabilitate mecanică și electrică
Fișa Schneider declară 10.000 de cicluri de durabilitate mecanică și 4.000 de cicluri de durabilitate electrică.
Aceste valori oferă informație tehnică mai utilă decât formulări precum „durabilitate excepțională”, însă trebuie tratate ca parametri de testare și nu transformate într-o promisiune privind un anumit număr de ani de funcționare.
IP20 și IP40 în carcasa modulară
PDP-ul ETBM afișează pentru EZ9F32232 IP20–IP40.
Aceste valori nu trebuie interpretate ca protecție la apă. În special, IP40 nu declară protecție împotriva apei, iar copy-ul nu trebuie să folosească formulări despre rezistența la umezeală.
Dacă proiectul impune un anumit grad de protecție pentru tablou sau ansamblu, cerința trebuie verificată pentru configurația completă.
EZ9F32232 față de EZ9F32225
EZ9F32232 și EZ9F32225 sunt ambele întreruptoare automate Easy9 2P, curbă C, 4,5 kA. Diferența principală este curentul nominal: EZ9F32232 este varianta de 32 A, iar EZ9F32225 este varianta de 25 A.
Acest lucru nu înseamnă că varianta de 32 A este „mai bună”. Curentul nominal necesar trebuie stabilit în funcție de circuit și de conductoarele protejate.
EZ9F32232 față de EZ9F32240
În aceeași familie există și EZ9F32240, varianta 2P, curbă C, 4,5 kA, cu curent nominal de 40 A. Schneider o listează separat, confirmând că fiecare calibru are propria referință.
Diferențele de amperaj nu trebuie tratate ca opțiuni interschimbabile fără recalcularea și verificarea circuitului.
MCB, nu RCBO
EZ9F32232 este un MCB pentru suprasarcină și scurtcircuit. Nu are declarată o sensibilitate diferențială în mA.
Schneider oferă separat, de exemplu, EZ9D32632, un RCBO 1P+N de 32 A, curbă C, 30 mA și 4,5 kA. Acesta integrează o funcție diferențială pe care EZ9F32232 nu o are.
Amperajul identic nu face două aparate funcțional echivalente.
Ce trebuie verificat înainte de alegere?
Pentru EZ9F32232 trebuie confirmată combinația 2P + 32 A + curbă C + 4,5 kA. Acestea sunt caracteristicile comerciale principale ale variantei.
La nivelul instalației trebuie verificate în plus conductoarele, curentul de scurtcircuit disponibil, sarcina, coordonarea protecțiilor și spațiul din tablou.
Dacă este necesară protecție diferențială, trebuie analizat separat un aparat care declară această funcție.
Cum identifici exact SCHNEIDER EZ9F32232?
Identificarea completă este siguranță automată + SCHNEIDER + Easy9 + 2P + 32 A + curbă C + 4,5 kA + EZ9F32232.
ETBM confirmă SKU SD01174 și EAN 3606481492982. Codul EZ9F32232 este reperul principal pentru diferențierea față de celelalte variante Easy9.
Erori frecvente
Citirea valorii 4,5 kA ca 45 kA
Schneider declară 4500 A Icn, adică 4,5 kA. Secvența „45ka” din URL nu reprezintă 45 kA.
Confundarea 2P cu 1P+N
EZ9F32232 este 2P și are ambii poli protejați. O configurație 1P+N este diferită și trebuie verificată separat.
Alegerea doar după 32 A
Curentul nominal nu identifică singur produsul. Trebuie verificate și curba C, configurația 2P și capacitatea de rupere de 4,5 kA.
Confundarea MCB-ului cu un RCBO
EZ9F32232 protejează la suprasarcină și scurtcircuit. Nu include protecție diferențială de 30 mA sau altă sensibilitate reziduală.
Interpretarea IP40 ca protecție la apă
IP40 nu declară protecție la apă. Clasificarea IP trebuie prezentată fără extinderea semnificației sale.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER EZ9F32232?
Este un întreruptor automat miniatural MCB Easy9, cu 2 poli, 32 A și curbă C.
Câți poli sunt protejați?
Schneider declară configurație 2P și 2 poli protejați.
Care este capacitatea de rupere?
Capacitatea de rupere este 4500 A Icn la 230 și 400 V AC, adică 4,5 kA.
Ce dimensiuni are EZ9F32232?
Aparatul are 82 x 36 x 74 mm și ocupă 4 pași de 9 mm pe șina DIN.
EZ9F32232 oferă protecție diferențială?
Nu. Este un MCB pentru protecția la suprasarcină și scurtcircuit, fără funcție diferențială integrată.
