Siguranța automată SCHNEIDER Easy9 EZ9F32240 este un întreruptor automat miniatural 2P, de 40 A, cu curbă C și capacitate de rupere de 4,5 kA. Ambii poli sunt protejați, iar unitatea de declanșare termo-magnetică este destinată protecției circuitului la suprasarcină și scurtcircuit. Schneider declară o tensiune nominală de funcționare de 400 V AC, frecvență 50/60 Hz și conformitate cu SR EN 60898-1. Aparatul se montează clipsabil pe șină DIN și ocupă 4 pași de 9 mm.
Pentru alegerea corectă trebuie verificate împreună configurația 2P, curentul nominal de 40 A, curba C și capacitatea de rupere de 4,5 kA. EZ9F32240 este un MCB, nu un întreruptor diferențial. Funcția sa este protecția la suprasarcină și scurtcircuit, fără funcție diferențială integrată. Acest lucru îl diferențiază de RCCB-urile sau RCBO-urile Easy9 care pot avea același amperaj și un aspect modular apropiat.

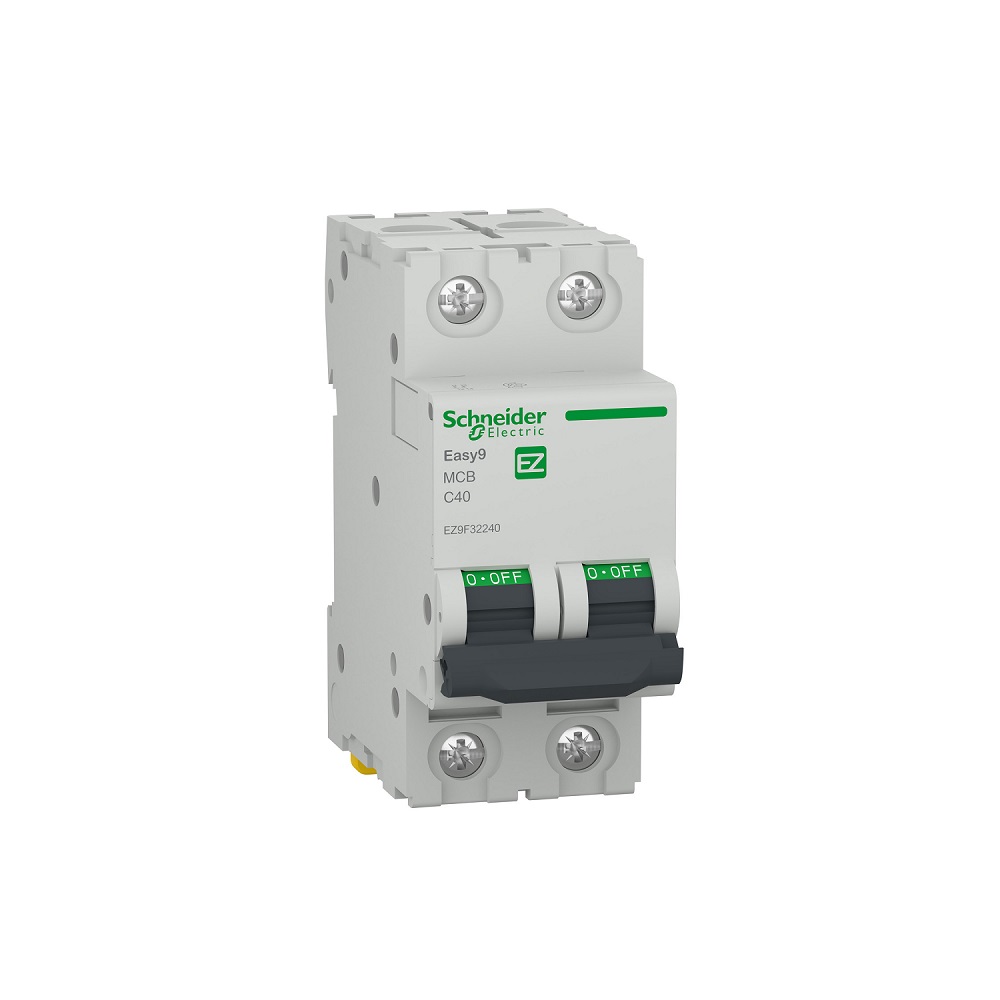

Siguranță automată SCHNEIDER Easy9 EZ9F32240
Schneider identifică EZ9F32240 drept întreruptor automat Easy9 2P, 4500 A, curbă C, 40 A. Tipul produsului este miniature circuit-breaker, iar aplicația declarată este protecția.
Configurația este 2P, iar documentația exactă confirmă separat că sunt protejați ambii poli. Acest detaliu este important deoarece notația 2P nu trebuie confundată cu o configurație 1P+N, unde structura polilor și modul de protecție pot fi diferite.
Referința EZ9F32240 rămâne cel mai sigur reper atunci când produsul este comparat cu alte variante Easy9 de 40 A.
Protecție la suprasarcină și scurtcircuit
EZ9F32240 utilizează o unitate de declanșare termo-magnetică. Schneider descrie funcția aparatului ca protecție combinată la scurtcircuit și curenți de suprasarcină.
Aceasta este informația relevantă pentru utilizator și este preferabilă unor formulări generale precum „protecție optimă” sau „siguranță completă”. Produsul îndeplinește o funcție precisă în instalația electrică și nu trebuie prezentat ca soluție pentru toate tipurile de defect.
În particular, EZ9F32240 nu include protecție diferențială. Pentru curenți reziduali este necesar un aparat care declară explicit această funcție.
Curent nominal de 40 A
Curentul nominal al întreruptorului automat este 40 A. Această valoare diferențiază EZ9F32240 de modelele Easy9 de 25 A, 32 A, 50 A sau alte calibre disponibile în aceeași familie.
Un aparat de 40 A nu trebuie ales numai după tipul generic al consumatorului sau pe principiul că un amperaj mai mare oferă automat o protecție mai bună. Curentul nominal trebuie corelat cu conductoarele, sarcina, modul de instalare și celelalte caracteristici ale circuitului.
Pentru identificarea exactă, cei 40 A trebuie verificați împreună cu 2P, curba C și capacitatea de rupere de 4,5 kA.
Curba C și pragul de declanșare magnetică
Modelul EZ9F32240 are curbă de declanșare C. Fișa Schneider declară limita de declanșare magnetică în intervalul 5–10 x In.
Curba este un parametru distinct de amperaj. Două întreruptoare automate de 40 A pot avea comportamente diferite dacă sunt proiectate cu alte curbe de declanșare.
De aceea, la compararea variantelor Easy9 nu este suficient să se urmărească doar „40 A”. Codul curbei trebuie verificat separat.
Capacitate de rupere de 4,5 kA, nu 45 kA
Schneider declară pentru EZ9F32240 o capacitate de rupere Icn de 4500 A atât la 230 V AC, cât și la 400 V AC, 50 Hz, conform SR EN 60898-1. Aceasta înseamnă 4,5 kA.
Secvența „45ka” din URL nu trebuie interpretată ca 45 kA. PDP-ul ETBM afișează corect valoarea de 4,5 kA în titlu și specificații.
Capacitatea de rupere trebuie evaluată în raport cu nivelul curentului de scurtcircuit posibil în punctul de instalare. Nu trebuie tratată doar ca un număr folosit pentru diferențiere comercială.
2P cu ambii poli protejați
EZ9F32240 are 2 poli și 2 poli protejați. Documentația Schneider confirmă explicit ambele valori.
Această configurație trebuie diferențiată de aparatele 1P+N. Chiar dacă două produse pot avea aceeași lățime sau același curent nominal, configurația electrică nu trebuie dedusă din aspect.
Pentru EZ9F32240, ambii poli sunt declarați protejați, ceea ce reprezintă un element important al identificării tehnice.
400 V AC și 50/60 Hz
Tensiunea nominală de funcționare este 400 V AC la 50 Hz, iar frecvența rețelei este declarată 50/60 Hz. Schneider indică și o tensiune nominală de ținere la impuls Uimp de 4 kV.
Aceste caracteristici completează profilul aparatului, dar nu trebuie utilizate separat pentru a afirma compatibilitatea cu o anumită instalație.
Parametrii circuitului trebuie verificați împreună înainte de selecția protecției.
Adecvat pentru izolare conform SR EN 60898-1
Schneider declară pentru EZ9F32240 adecvarea pentru izolare conform SR EN 60898-1. Această formulare tehnică este mai precisă decât expresii comerciale precum „izolare totală” sau „siguranță garantată”.
Caracteristica trebuie interpretată în contextul standardului și al condițiilor de utilizare prevăzute pentru aparat.
Montaj clipsabil pe șină DIN
Siguranța automată SCHNEIDER Easy9 EZ9F32240 este destinată montajului clipsabil pe șină DIN. Aparatul ocupă 4 pași de 9 mm.
Lățimea rezultată este de 36 mm, informație utilă atunci când este planificat spațiul disponibil în tabloul electric.
Montajul și conectarea trebuie realizate conform documentației Schneider și cerințelor instalației electrice.
Dimensiuni de 82 x 36 x 74 mm
Fișa tehnică exactă declară 82 mm înălțime, 36 mm lățime și 74 mm adâncime.
Formatul de 36 mm corespunde celor patru pași de 9 mm ocupați pe șina DIN. Dimensiunile ajută la organizarea tabloului, dar nu trebuie folosite singure pentru identificarea produsului.
Numărul de poli, amperajul, curba și capacitatea de rupere rămân criterii obligatorii.
Borne tip tunel pentru 40 A
Un detaliu important al acestei variante este capacitatea bornelor. Schneider declară pentru EZ9F32240 terminale tip tunel de 1–35 mm² pentru conductoare rigide și 1–25 mm² pentru conductoare flexibile.
Cuplul de strângere declarat este de 3,5 N·m, sus sau jos. Aceste valori sunt diferite de cele întâlnite la unele variante Easy9 de amperaj mai mic și nu trebuie transferate automat între referințe.
Secțiunea maximă admisă de bornă nu reprezintă însă recomandarea privind conductorul unui circuit. Dimensionarea efectivă trebuie făcută separat.
Indicator de poziție a contactului
EZ9F32240 dispune de indicator de poziție a contactului. Fișa tehnică precizează separat că aparatul nu are semnalizare locală suplimentară.
Indicatorul nu trebuie descris drept sistem de alarmă, monitorizare sau diagnostic. Rolul său trebuie păstrat în limitele declarației producătorului.
Durabilitate mecanică și electrică
Schneider declară pentru EZ9F32240 10.000 de cicluri de durabilitate mecanică și 4.000 de cicluri de durabilitate electrică.
Aceste valori sunt parametri de testare mai utili decât formulări generale precum „durabilitate excepțională”. Ele nu trebuie însă convertite într-o promisiune privind un anumit număr de ani de utilizare.
IP20 și IP40 în carcasa modulară
PDP-ul ETBM indică pentru produs IP20–IP40. Aceste valori trebuie prezentate factual, fără afirmații despre rezistență la apă sau umezeală.
În special, IP40 nu declară protecție la apă. Dacă instalația are cerințe specifice de grad IP, acestea trebuie evaluate pentru ansamblul complet în care este montat aparatul.
EZ9F32240 sau EZ9F32440?
Ambele referințe sunt întreruptoare automate Easy9 de 40 A, curbă C și 4,5 kA, dar au configurații diferite.
EZ9F32240 este 2P, cu ambii poli protejați, în timp ce EZ9F32440 este varianta 4P, cu patru poli protejați. Această diferență trebuie stabilită după configurația circuitului, nu după amperaj.
Codul producătorului este astfel esențial pentru evitarea confuziei între cele două variante.
EZ9F32240 sau RCCB-ul EZ9R32240?
Există și o referință SCHNEIDER foarte apropiată ca nume: EZ9R32240. Aceasta este însă un întreruptor diferențial RCCB 2P de 40 A, cu sensibilitate de 30 mA și funcție diferențială.
EZ9F32240, produsul analizat aici, este un MCB și protejează la suprasarcină și scurtcircuit. EZ9R32240 este un RCCB cu alt rol. Curentul nominal de 40 A și configurația 2P nu fac cele două aparate echivalente.
Referința și tipul protecției trebuie verificate înaintea comenzii.
MCB, nu RCBO sau RCCB
EZ9F32240 este un întreruptor automat miniatural MCB. Nu are declarată o sensibilitate diferențială exprimată în mA.
Un RCCB este destinat funcției diferențiale, iar un RCBO combină protecția diferențială cu protecția la supracurent. EZ9F32240 nu trebuie prezentat ca având aceste funcții suplimentare.
Pentru client, această diferență este mult mai importantă decât formulări generale despre „siguranță” sau „protecție optimă”.
Ce trebuie verificat înainte de alegere?
Pentru EZ9F32240 trebuie confirmată combinația 2P + 40 A + curbă C + 4,5 kA. Acestea sunt caracteristicile comerciale principale ale variantei.
La nivelul instalației trebuie verificate suplimentar conductoarele, curentul de scurtcircuit disponibil, caracteristicile sarcinii, coordonarea cu celelalte protecții și spațiul din tablou.
Dacă proiectul necesită protecție diferențială, trebuie aleasă o soluție care declară explicit această funcție.
Cum identifici exact SCHNEIDER EZ9F32240?
Identificarea completă este siguranță automată + SCHNEIDER + Easy9 + 2P + 40 A + curbă C + 4,5 kA + EZ9F32240.
ETBM confirmă SKU SD01175, EAN 3606481492999 și caracteristicile comerciale 2P, 40 A, curbă C și 4,5 kA.
Referința EZ9F32240 este reperul principal pentru diferențierea de variantele Easy9 cu alte configurații de poli sau alte funcții de protecție.
Erori frecvente
Citirea valorii 4,5 kA ca 45 kA
Schneider declară 4500 A Icn, adică 4,5 kA. Secvența „45ka” din URL nu reprezintă o capacitate de rupere de 45 kA.
Confundarea 2P cu 1P+N
EZ9F32240 are 2 poli și ambii sunt protejați. Configurația 1P+N este diferită și trebuie verificată separat.
Confundarea EZ9F32240 cu EZ9R32240
EZ9F32240 este MCB pentru suprasarcină și scurtcircuit. EZ9R32240 este un RCCB 2P de 40 A cu protecție diferențială de 30 mA.
Alegerea doar după 40 A
Curentul nominal nu identifică singur produsul. Trebuie verificate și configurația 2P, curba C și capacitatea de rupere de 4,5 kA.
Transferarea bornelor de la variante cu amperaj mai mic
Pentru EZ9F32240, fișa exactă declară 1–35 mm² pentru conductor rigid și 1–25 mm² pentru flexibil, cu 3,5 N·m. Aceste valori nu trebuie copiate de la variantele de 25 A sau 32 A.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER EZ9F32240?
Este un întreruptor automat miniatural MCB Easy9, cu 2 poli, curent nominal de 40 A și curbă C.
Câți poli sunt protejați?
Schneider declară pentru EZ9F32240 configurație 2P și 2 poli protejați.
Care este capacitatea de rupere?
Capacitatea de rupere Icn este 4500 A la 230 și 400 V AC, adică 4,5 kA, conform SR EN 60898-1.
Ce dimensiuni are EZ9F32240?
Aparatul are 82 x 36 x 74 mm și ocupă 4 pași de 9 mm pe șina DIN.
EZ9F32240 oferă protecție diferențială?
Nu. Este un MCB pentru protecția la suprasarcină și scurtcircuit, fără funcție diferențială integrată.
