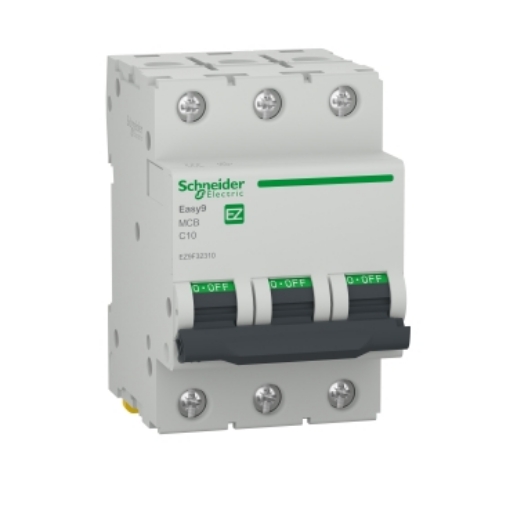

Siguranța automată 10A SCHNEIDER Easy9 EZ9F32310 este un întreruptor automat modular MCB 3P, cu trei poli protejați, curba C și declanșare termo-magnetică pentru protecția circuitelor la suprasarcină și scurtcircuit. Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, atât la 230V, cât și la 400V AC, 50Hz, conform SR EN 60898-1. Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz.
Referința EZ9F32310 identifică varianta Easy9 3P de 10A. Aparatul are lățimea de 54mm, corespunzătoare unui format de trei module standard de 18mm, înălțimea de 82mm și adâncimea de 74mm. Montajul este clipsabil pe șină DIN. MPN-ul este EZ9F32310, EAN-ul este 3606481493033, iar codul ETBM este SD01176.
Siguranță automată 10A cu trei poli protejați
Easy9 EZ9F32310 are configurație 3P și trei poli protejați. Această configurație îl diferențiază de întreruptoarele Easy9 1P și 2P de 10A, chiar dacă produsele pot avea aceeași curbă C și aceeași capacitate nominală de rupere.
Numărul de poli este important atât pentru funcția aparatului, cât și pentru spațiul ocupat în tabloul electric. În cazul EZ9F32310, cei trei poli sunt protejați, iar produsul ocupă 54mm pe șina DIN.
Pentru compararea altor aparate cu același amperaj poate fi consultată selecția de siguranțe automate 10A. Un alt produs de 10A nu trebuie însă considerat echivalent fără verificarea numărului de poli, curbei și capacității de rupere.
Protecție la suprasarcină și scurtcircuit
Siguranța automată SCHNEIDER Easy9 EZ9F32310 asigură protecția la suprasarcină și scurtcircuit. Schneider identifică produsul ca miniature circuit-breaker și declară o unitate de declanșare termo-magnetică.
Componenta termică și cea magnetică fac parte din funcția de protecție la supracurent a MCB-ului. Modelul nu trebuie confundat cu un aparat care oferă protecție diferențială. Aceasta este o funcție distinctă, care trebuie să fie declarată explicit pentru produsul ales.
În categoria de siguranțe automate, EZ9F32310 se diferențiază prin combinația 10A, 3P, trei poli protejați, curba C și Icn de 4.5kA.
Curba C și declanșarea magnetică 5...10 x In
Easy9 EZ9F32310 are caracteristică de declanșare C. Pentru componenta magnetică a declanșării, Schneider indică o limită de 5...10 x In.
În notația uzuală C10, litera C reprezintă curba de declanșare, iar valoarea 10 indică un curent nominal de 10A. Aceste informații descriu caracteristici diferite ale întreruptorului și trebuie păstrate separat atunci când sunt comparate mai multe variante.
Un aparat de 10A cu altă curbă nu este aceeași variantă cu EZ9F32310. În același timp, existența curbei C și a amperajului de 10A nu este suficientă pentru identificarea produsului dacă diferă numărul de poli.
Capacitate nominală de rupere Icn de 4.5kA
EZ9F32310 are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, la 230V și 400V AC, 50Hz, conform SR EN 60898-1. Valoarea trebuie diferențiată de curentul nominal de 10A.
Cei 10A reprezintă curentul nominal al întreruptorului, în timp ce 4.5kA reprezintă capacitatea nominală de rupere la scurtcircuit. Un întreruptor automat cu același curent nominal poate avea o altă capacitate de rupere, motiv pentru care cele două valori trebuie verificate independent.
Pentru EZ9F32310, producătorul declară aceeași valoare Icn de 4500A atât la 230V AC, cât și la 400V AC, la frecvența de 50Hz.
Tensiune nominală de funcționare 400V AC
Tensiunea nominală de funcționare Ue a modelului EZ9F32310 este de 400V AC la 50Hz. Frecvența rețelei declarată pentru aparat este de 50/60Hz.
Tensiunea nominală de ținere la impuls Uimp este de 4kV. Această valoare nu trebuie confundată cu tensiunea nominală de funcționare de 400V și nici cu valoarea Icn de 4.5kA, deoarece fiecare descrie un parametru diferit al întreruptorului.
Schneider declară pentru EZ9F32310 și adecvarea pentru izolație conform SR EN 60898-1. Aparatul dispune de indicator al poziției contactului.
Format de trei module și lățime de 54mm
Siguranța automată 10A SCHNEIDER Easy9 EZ9F32310 are lățimea de 54mm. Aceasta corespunde unui format de trei module standard de câte 18mm și este o consecință practică importantă a configurației 3P.
Dimensiunile complete declarate de Schneider sunt 82mm înălțime, 54mm lățime și 74mm adâncime. Producătorul exprimă formatul și prin șase pași de 9mm.
Montajul este clipsabil pe șină DIN. La compararea cu un model Easy9 1P sau 2P de 10A, diferența de configurație se reflectă astfel și în spațiul ocupat în tabloul electric.
Borne pentru conductoare rigide și flexibile
EZ9F32310 utilizează terminale tip tunel, disponibile sus sau jos. Schneider declară pentru borne o capacitate de conectare de 1...25mm² pentru conductor rigid și de 1...16mm² pentru conductor flexibil.
Cuplul de strângere declarat este de 2N.m. Aceste valori sunt specifice referinței EZ9F32310 și oferă informații utile atunci când produsul este verificat în raport cu cerințele documentației tehnice.
Datele bornelor nu trebuie transferate automat altui întreruptor doar pentru că aparține gamei Easy9. Referința exactă rămâne baza pentru verificarea caracteristicilor.
Durabilitate mecanică și electrică
Schneider declară pentru EZ9F32310 o durabilitate mecanică de 10000 de cicluri și o durabilitate electrică de 4000 de cicluri. Cele două valori sunt specificate separat și descriu caracteristici diferite ale aparatului.
Aceste date permit compararea pe baza unor valori declarate de producător, fără formulări generale precum „durabilitate maximă” sau „performanță garantată”. Pentru un produs tehnic, valorile verificabile sunt mai utile decât calificativele comerciale.
EZ9F32310 versus EZ9F32210
EZ9F32310 este varianta Easy9 3P de 10A, iar EZ9F32210 este varianta 2P de 10A. Ambele sunt întreruptoare automate MCB cu curba C, însă numărul polilor protejați este diferit.
Diferența este vizibilă și în gabarit. EZ9F32310 are lățimea de 54mm, corespunzătoare la trei module, în timp ce EZ9F32210 are lățimea de 36mm și ocupă două module.
Dacă într-o listă de materiale este indicată configurația 3P sau codul EZ9F32310, varianta 2P nu trebuie tratată drept același produs doar pentru că amperajul este de 10A în ambele cazuri.
EZ9F32310 versus o variantă Easy9 1P de 10A
EZ9F32310 trebuie diferențiat și de EZ9F32110, varianta Easy9 1P de 10A. Cele două produse împart curentul nominal și curba C, dar configurația lor este diferită.
EZ9F32310 are trei poli protejați și lățimea de 54mm. Varianta 1P are un singur pol protejat și un gabarit mai redus. Diferența dintre produse este astfel atât electrică, prin numărul de poli, cât și fizică, prin spațiul modular ocupat.
Formularea generică „siguranță automată Easy9 10A” nu este suficientă pentru a distinge aceste variante. Mențiunea 3P sau codul EZ9F32310 elimină ambiguitatea.
EZ9F32310 nu este o siguranță diferențială
Easy9 EZ9F32310 este un întreruptor automat MCB pentru protecția la suprasarcină și scurtcircuit. Produsul nu include o funcție diferențială declarată.
Numărul de trei poli nu modifică tipul aparatului. Protecția diferențială este asociată unor produse cu funcție specifică RCCB sau RCBO și nu trebuie dedusă din configurația multipolară a unui MCB.
Dacă o specificație cere explicit protecție diferențială, trebuie selectat un aparat care declară această funcție și parametrii corespunzători. EZ9F32310 trebuie evaluat ca MCB 3P de 10A.
De ce contează referința EZ9F32310?
Codul EZ9F32310 identifică fără ambiguitate varianta Easy9 3P de 10A, curba C și 4500A. Este util deoarece gama Easy9 include mai multe produse de 10A cu configurații apropiate ca denumire.
EAN 3606481493033 și codul ETBM SD01176 oferă identificatori suplimentari pentru confirmarea produsului. Acest lucru reduce riscul de confuzie atunci când într-o comandă sau listă tehnică apar mai multe întreruptoare din aceeași familie.
Pentru alte aparate ale producătorului poate fi consultată gama SCHNEIDER. Caracteristicile fiecărei referințe trebuie însă verificate individual.
Când este relevant modelul EZ9F32310?
EZ9F32310 este varianta de urmărit atunci când cerința este pentru o siguranță automată SCHNEIDER Easy9 3P de 10A, cu trei poli protejați, curba C și Icn de 4.5kA. Produsul are tensiunea nominală de funcționare de 400V AC și ocupă trei module de 18mm.
Dacă este necesar un întreruptor 1P, 2P sau 4P, trebuie verificată o altă referință. Același lucru este valabil dacă cerința include protecție diferențială sau o altă capacitate nominală de rupere.
Pentru confirmarea exactă a variantei pot fi urmărite MPN EZ9F32310 și EAN 3606481493033, alături de configurația 3P, curentul nominal de 10A și curba C.
Erori frecvente la alegerea modelului EZ9F32310
Alegerea produsului numai după curentul de 10A
Valoarea de 10A nu identifică singură întreruptorul. EZ9F32310 este varianta 3P, cu trei poli protejați, curba C și Icn de 4.5kA.
Confundarea variantei 3P cu un model 2P
EZ9F32310 are trei poli protejați și lățimea de 54mm. O variantă 2P are altă configurație și ocupă un spațiu modular diferit.
Confundarea valorilor 10A și 4.5kA
10A reprezintă curentul nominal al întreruptorului, iar 4.5kA reprezintă capacitatea nominală de rupere Icn. Pentru EZ9F32310, Icn de 4.5kA este declarat la 230V și 400V AC, 50Hz.
Presupunerea existenței protecției diferențiale
EZ9F32310 este un MCB cu declanșare termo-magnetică pentru protecția la suprasarcină și scurtcircuit. Configurația 3P nu înseamnă că aparatul include protecție diferențială.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9F32310?
EZ9F32310 este un întreruptor automat modular MCB 3P de 10A, curba C, cu trei poli protejați. Protecția la suprasarcină și scurtcircuit este realizată prin declanșare termo-magnetică.
Ce capacitate de rupere are EZ9F32310?
Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, la 230V și 400V AC, 50Hz, conform SR EN 60898-1.
Ce tensiune nominală de funcționare are EZ9F32310?
Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz. Frecvența rețelei declarată este 50/60Hz, iar Uimp este de 4kV.
Cât spațiu ocupă EZ9F32310 în tabloul electric?
Modelul are lățimea de 54mm, echivalentă cu trei module standard de 18mm. Dimensiunile sunt 82mm înălțime, 54mm lățime și 74mm adâncime.
Care este diferența dintre EZ9F32310 și EZ9F32210?
EZ9F32310 este varianta Easy9 3P de 10A, iar EZ9F32210 este varianta 2P de 10A. Numărul polilor protejați și spațiul modular ocupat sunt diferite.
