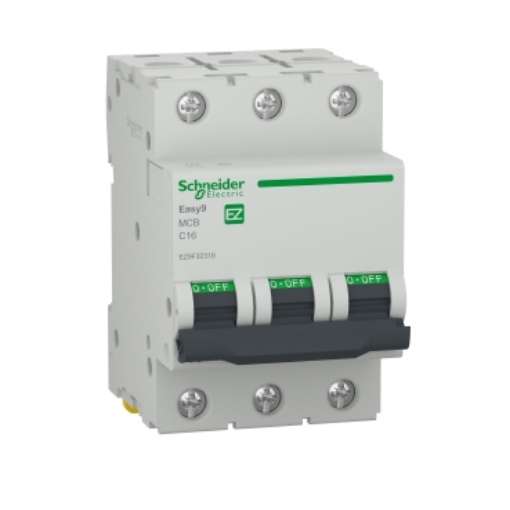

Siguranța automată 16A SCHNEIDER Easy9 EZ9F32316 este un întreruptor automat modular MCB 3P, cu trei poli protejați, curba C și declanșare termo-magnetică pentru protecția circuitelor la suprasarcină și scurtcircuit. Modelul are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, atât la 230V, cât și la 400V AC, 50Hz, conform SR EN 60898-1. Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz.
Referința EZ9F32316 identifică exact varianta Easy9 3P de 16A. Aparatul are trei poli protejați, lățimea de 54mm, înălțimea de 82mm și adâncimea de 74mm. Montajul este clipsabil pe șină DIN, iar EAN-ul produsului este 3606481493040.
Siguranță automată 16A cu trei poli protejați
Easy9 EZ9F32316 are configurație 3P și trei poli protejați. Această caracteristică îl diferențiază clar de variantele Easy9 1P, 1P+N sau 2P de 16A și trebuie păstrată atunci când produsul este comparat cu alte întreruptoare automate.
Numărul de poli este un criteriu separat de amperaj. Două aparate de 16A pot avea configurații diferite și nu trebuie considerate automat echivalente doar pentru că aparțin aceleiași game și utilizează aceeași curbă C.
Pentru compararea altor produse cu același amperaj poate fi consultată selecția de siguranțe automate 16A. Pentru EZ9F32316 trebuie păstrată combinația 16A, 3P, trei poli protejați, curba C și Icn de 4.5kA.
Protecție la suprasarcină și scurtcircuit
Siguranța automată SCHNEIDER Easy9 EZ9F32316 combină protecția la curenți de suprasarcină cu protecția la scurtcircuit. Schneider clasifică produsul drept întreruptor automat miniatural și declară o unitate de declanșare termo-magnetică.
Acest model este un MCB și nu trebuie confundat cu un aparat diferențial. Protecția diferențială este o funcție distinctă și trebuie să fie declarată explicit pentru produsul selectat.
În categoria de siguranțe automate, EZ9F32316 trebuie comparat cu produse care răspund aceleiași configurații și acelorași cerințe de protecție. Egalitatea amperajului nu confirmă echivalența tehnică.
Curba C și limita de declanșare magnetică
Easy9 EZ9F32316 are caracteristică de declanșare C. Schneider declară pentru componenta magnetică o limită de declanșare de 5...10 x In.
În notația C16, litera C reprezintă curba de declanșare, iar valoarea 16 indică amperajul nominal. Cele două caracteristici trebuie păstrate separat atunci când produsul este comparat cu alt întreruptor automat.
Un aparat de 16A cu altă curbă nu reprezintă aceeași variantă cu EZ9F32316. În același mod, existența curbei C și a amperajului de 16A nu este suficientă dacă numărul de poli diferă.
Capacitate nominală de rupere Icn de 4.5kA
Siguranța automată 16A SCHNEIDER Easy9 EZ9F32316 are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, la 230V și 400V AC, 50Hz, conform SR EN 60898-1. Valoarea trebuie interpretată împreună cu tensiunea și standardul pentru care este declarată.
Cei 16A reprezintă curentul nominal al întreruptorului, în timp ce 4.5kA reprezintă capacitatea nominală de rupere la scurtcircuit. Sunt parametri diferiți și trebuie verificați separat.
Pentru EZ9F32316, producătorul declară aceeași valoare Icn de 4500A atât la 230V, cât și la 400V AC, la frecvența de 50Hz.
Tensiune nominală de funcționare 400V AC
Tensiunea nominală de funcționare Ue a modelului EZ9F32316 este de 400V AC la 50Hz. Frecvența rețelei declarată este de 50/60Hz.
Tensiunea nominală de ținere la impuls Uimp este de 4kV. Această valoare nu trebuie confundată cu tensiunea nominală de funcționare de 400V și nici cu capacitatea de rupere de 4.5kA.
Schneider declară și adecvarea pentru izolație conform SR EN 60898-1. Aparatul dispune de indicator al poziției contactului.
Format de trei module și lățime de 54mm
Easy9 EZ9F32316 are lățimea de 54mm, corespunzătoare unui format de trei module standard de 18mm. Aceasta este una dintre diferențele practice importante față de variantele 1P și 2P din aceeași familie.
Dimensiunile complete declarate sunt 82mm înălțime, 54mm lățime și 74mm adâncime. Schneider exprimă formatul și prin șase pași de 9mm.
Montajul este clipsabil pe șină DIN. La planificarea spațiului din tabloul electric trebuie urmărit gabaritul real al aparatului, nu doar amperajul de 16A.
Borne și caracteristici constructive
EZ9F32316 utilizează terminale tip tunel, poziționate sus sau jos. Schneider declară o capacitate de conectare de 1...25mm² pentru conductor rigid și 1...16mm² pentru conductor flexibil.
Cuplul de strângere declarat este de 2N.m. Aceste valori sunt specifice modelului și nu trebuie transferate automat altor referințe Easy9 fără verificare.
Produsul are și indicator al poziției contactului, o caracteristică separată de mecanismul de protecție termo-magnetică.
Durabilitate mecanică și electrică
Schneider declară pentru EZ9F32316 o durabilitate mecanică de 10000 de cicluri și o durabilitate electrică de 4000 de cicluri. Cele două valori descriu tipuri diferite de solicitare ale aparatului.
Durabilitatea mecanică se referă la ciclurile mecanismului, iar durabilitatea electrică este declarată separat. Aceste valori oferă criterii concrete pentru evaluarea produsului.
EZ9F32316 versus EZ9F32216
EZ9F32316 este varianta Easy9 3P de 16A, iar EZ9F32216 este varianta 2P de 16A. Ambele sunt întreruptoare automate MCB cu curba C și Icn de 4.5kA, însă numărul polilor protejați este diferit.
Diferența este vizibilă și în gabarit. EZ9F32316 are lățimea de 54mm și ocupă trei module, în timp ce EZ9F32216 are lățimea de 36mm și ocupă două module.
Dacă într-o specificație este indicată configurația 3P sau codul EZ9F32316, varianta 2P nu trebuie tratată drept același produs doar pentru că amperajul este de 16A în ambele cazuri.
EZ9F32316 versus EZ9F32116
EZ9F32316 trebuie diferențiat și de varianta Easy9 1P de 16A EZ9F32116. Cele două produse împart curentul nominal și curba C, dar configurația lor este diferită.
EZ9F32316 are trei poli protejați și lățimea de 54mm. Varianta 1P are un singur pol protejat și un gabarit mai redus.
Formularea generică „siguranță automată Easy9 16A” nu este suficientă pentru identificarea produsului exact. Mențiunea 3P sau MPN EZ9F32316 elimină ambiguitatea.
EZ9F32316 versus EZ9P32616 1P+N
EZ9F32316 și EZ9P32616 sunt două întreruptoare automate Easy9 de 16A, dar au configurații diferite. EZ9F32316 este 3P cu trei poli protejați, iar EZ9P32616 este 1P+N.
Chiar dacă ambele aparate au curba C și aparțin aceleiași game, numărul și configurația polilor sunt diferite. Aceste produse nu trebuie confundate sau considerate automat interschimbabile.
Codul complet al produsului este cel mai sigur reper atunci când într-o listă apar mai multe variante Easy9 de 16A.
EZ9F32316 nu este un aparat diferențial
Easy9 EZ9F32316 este un MCB pentru protecția la suprasarcină și scurtcircuit. Configurația 3P nu indică existența unei funcții diferențiale.
În familia Easy9 există și produse RCCB sau RCBO, dar acestea au funcții și referințe distincte. Protecția diferențială trebuie confirmată explicit și nu trebuie dedusă din numărul de poli.
Pentru EZ9F32316, funcțiile confirmate sunt protecția la suprasarcină și scurtcircuit prin declanșare termo-magnetică.
Când este relevant modelul EZ9F32316?
EZ9F32316 este varianta de urmărit atunci când specificația cere o siguranță automată SCHNEIDER Easy9 3P de 16A, cu trei poli protejați, curba C și Icn de 4.5kA. Modelul are tensiunea nominală de funcționare de 400V AC, lățimea de 54mm și montaj clipsabil pe șină DIN.
Dacă este necesar un întreruptor 1P, 1P+N, 2P sau 4P, trebuie verificată o altă referință. Același principiu se aplică atunci când cerința include protecție diferențială sau o altă capacitate de rupere.
Pentru alte aparate ale producătorului poate fi consultată gama SCHNEIDER. MPN EZ9F32316 și EAN 3606481493040 sunt reperele clare pentru confirmarea produsului exact.
Erori frecvente la alegerea modelului EZ9F32316
Alegerea produsului numai după valoarea de 16A
Curentul nominal nu identifică singur întreruptorul. EZ9F32316 este varianta Easy9 3P, cu trei poli protejați, curba C și Icn de 4.5kA.
Confundarea variantei 3P cu una 2P
EZ9F32316 are trei poli protejați și lățimea de 54mm. Varianta 2P are alt număr de poli și ocupă un spațiu modular diferit.
Confundarea valorilor 16A și 4.5kA
16A reprezintă curentul nominal al întreruptorului, iar 4.5kA reprezintă capacitatea nominală de rupere Icn. Pentru EZ9F32316, Icn de 4.5kA este declarat la 230V și 400V AC, 50Hz.
Presupunerea existenței protecției diferențiale
EZ9F32316 este un MCB cu declanșare termo-magnetică pentru protecția la suprasarcină și scurtcircuit. Configurația 3P nu înseamnă că aparatul include protecție diferențială.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9F32316?
EZ9F32316 este un întreruptor automat modular MCB 3P de 16A, curba C, cu trei poli protejați. Protecția la suprasarcină și scurtcircuit este realizată prin declanșare termo-magnetică.
Ce capacitate de rupere are EZ9F32316?
Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, la 230V și 400V AC, 50Hz, conform SR EN 60898-1.
Ce tensiune nominală de funcționare are EZ9F32316?
Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz. Frecvența rețelei este 50/60Hz, iar Uimp este de 4kV.
Cât spațiu ocupă EZ9F32316 în tabloul electric?
Modelul are lățimea de 54mm, echivalentă cu trei module standard de 18mm. Dimensiunile sunt 82mm înălțime, 54mm lățime și 74mm adâncime.
Care este diferența dintre EZ9F32316 și EZ9F32216?
EZ9F32316 este varianta Easy9 3P de 16A, iar EZ9F32216 este varianta 2P de 16A. Numărul polilor protejați și spațiul modular ocupat sunt diferite.
