Siguranța automată 20A SCHNEIDER Easy9 EZ9F32320 este un întreruptor automat modular MCB 3P, cu trei poli protejați, curba C și declanșare termo-magnetică pentru protecția circuitelor împotriva curenților de suprasarcină și scurtcircuit. Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, atât la 230V, cât și la 400V AC, 50Hz, conform SR EN 60898-1. Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz.

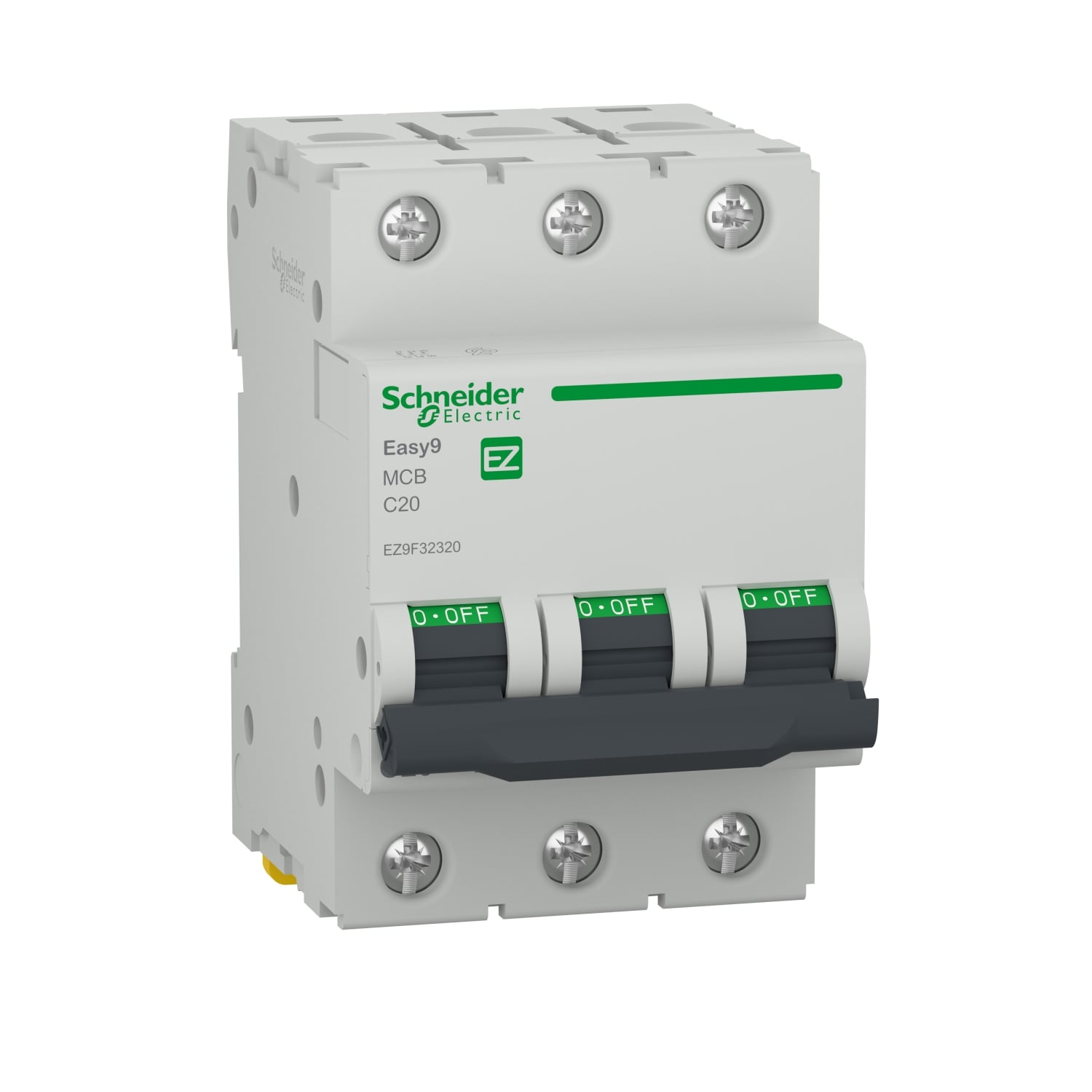

Referința EZ9F32320 identifică exact varianta Easy9 3P de 20A. Aparatul are lățimea de 54mm, înălțimea de 82mm și adâncimea de 74mm, iar montajul este clipsabil pe șină DIN. MPN-ul este EZ9F32320, EAN-ul este 3606481493057, iar codul ETBM este SD01178.
Siguranță automată 20A cu trei poli protejați
Easy9 EZ9F32320 are configurație 3P și trei poli protejați. Această configurație este una dintre diferențele importante față de întreruptoarele Easy9 1P, 1P+N sau 2P care pot avea același curent nominal de 20A.
Numărul de poli trebuie verificat independent de amperaj. Două întreruptoare automate de 20A pot avea funcții de bază și curbe similare, dar configurații diferite. În cazul EZ9F32320, producătorul declară explicit trei poli și trei poli protejați.
Pentru compararea altor variante cu același amperaj poate fi consultată selecția de siguranțe automate 20A. Pentru acest model trebuie păstrată configurația 3P împreună cu valoarea de 20A, curba C și capacitatea nominală de rupere de 4.5kA.
Protecție termo-magnetică la suprasarcină și scurtcircuit
Siguranța automată SCHNEIDER Easy9 EZ9F32320 asigură protecția la suprasarcină și scurtcircuit. Schneider clasifică produsul drept întreruptor automat miniatural și declară tehnologie de declanșare termo-magnetică.
Aceste funcții definesc produsul ca MCB. Protecția diferențială este o funcție separată și nu trebuie dedusă din configurația 3P, amperaj sau apartenența la gama Easy9. Dacă este necesar un aparat cu funcție diferențială, aceasta trebuie să fie declarată explicit pentru referința respectivă.
În gama de siguranțe automate, produse cu același amperaj pot avea configurații și capacități de rupere diferite. EZ9F32320 trebuie evaluat ca MCB 3P de 20A, cu trei poli protejați și curba C.
Curba C și limita de declanșare magnetică
Easy9 EZ9F32320 are caracteristică de declanșare C. Pentru componenta magnetică a declanșării, Schneider declară o limită de 5...10 x In.
În notația uzuală C20, litera C identifică caracteristica de declanșare, iar valoarea 20 reprezintă curentul nominal de 20A. Cele două informații nu descriu aceeași proprietate și trebuie păstrate separat la compararea produselor.
Un întreruptor de 20A cu o altă curbă reprezintă o variantă diferită. Totodată, două aparate C20 nu sunt automat echivalente dacă diferă numărul de poli sau capacitatea nominală de rupere.
Capacitate nominală de rupere Icn de 4.5kA
EZ9F32320 are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, la 230V și 400V AC, 50Hz, conform SR EN 60898-1. Schneider declară aceeași valoare Icn pentru ambele tensiuni menționate.
Curentul nominal de 20A și capacitatea nominală de rupere de 4.5kA sunt parametri diferiți. Valoarea de 20A caracterizează curentul nominal al întreruptorului, în timp ce 4.5kA descrie capacitatea nominală de rupere la scurtcircuit în condițiile declarate.
Diferența contează atunci când sunt comparate mai multe siguranțe automate de 20A. Același amperaj nu garantează aceeași capacitate de rupere, același număr de poli sau aceeași curbă.
Tensiune nominală de funcționare de 400V AC
Tensiunea nominală de funcționare Ue pentru EZ9F32320 este de 400V AC la 50Hz. Frecvența rețelei declarată de Schneider este 50/60Hz.
Tensiunea nominală de ținere la impuls Uimp este de 4kV. Aceasta trebuie diferențiată atât de tensiunea nominală de funcționare de 400V, cât și de capacitatea nominală de rupere de 4.5kA.
Schneider declară și adecvarea pentru izolație conform SR EN 60898-1. Modelul dispune de indicator al poziției contactului, oferind o indicație vizuală asupra stării contactelor aparatului.
Format de trei module și lățime de 54mm
Siguranța automată 20A SCHNEIDER Easy9 EZ9F32320 are lățimea de 54mm. Gabaritul corespunde unui format de trei module standard de câte 18mm și trebuie luat în calcul atunci când este verificat spațiul disponibil în tabloul electric.
Dimensiunile declarate pentru produs sunt 82mm înălțime, 54mm lățime și 74mm adâncime. Schneider exprimă formatul și prin șase pași de 9mm.
Montajul este clipsabil pe șină DIN. Comparativ cu variantele Easy9 1P și 2P de 20A, configurația 3P implică un gabarit modular mai mare, corespunzător celor trei poli.
Borne și conexiuni
EZ9F32320 utilizează terminale tip tunel, disponibile sus sau jos. Schneider declară o capacitate a bornelor de 1...25mm² pentru conductor rigid și de 1...16mm² pentru conductor flexibil.
Cuplul de strângere declarat pentru borne este de 2N.m. Aceste valori sunt specifice referinței EZ9F32320 și permit verificarea compatibilității cu cerințele documentației tehnice a proiectului.
Caracteristicile bornelor trebuie verificate pentru produsul exact și nu transferate automat între variantele Easy9, chiar dacă acestea au un aspect constructiv apropiat.
Durabilitate mecanică și electrică
Schneider declară pentru EZ9F32320 o durabilitate mecanică de 10000 de cicluri și o durabilitate electrică de 4000 de cicluri. Cele două valori sunt specificate separat și descriu comportamente diferite ale aparatului.
Aceste date oferă repere concrete pentru evaluarea modelului, fără a fi necesare formulări comerciale generale despre durabilitate. Pentru comparații între produse, valorile declarate pentru fiecare referință sunt mai relevante decât simpla apartenență la aceeași gamă.
EZ9F32320 versus EZ9F32220
EZ9F32320 este varianta Easy9 3P de 20A, în timp ce EZ9F32220 este varianta 2P de 20A. Ambele sunt MCB-uri Easy9 cu curba C și capacitate nominală de rupere de 4.5kA, însă configurația polilor este diferită.
EZ9F32320 are trei poli protejați și lățimea de 54mm. EZ9F32220 are doi poli protejați și lățimea de 36mm. Diferența de configurație se reflectă astfel și în spațiul ocupat pe șina DIN.
Dacă documentația indică explicit un aparat 3P sau codul EZ9F32320, varianta 2P nu trebuie tratată ca fiind același produs doar pentru că amperajul și curba coincid.
EZ9F32320 versus EZ9F32120
EZ9F32320 trebuie diferențiat și de EZ9F32120, varianta Easy9 1P de 20A. Cele două întreruptoare au același curent nominal și curba C, dar numărul polilor protejați și gabaritul sunt diferite.
EZ9F32320 are trei poli protejați și ocupă 54mm. EZ9F32120 este varianta monopolară și ocupă un spațiu modular mai redus.
Prin urmare, formularea generică „siguranță automată Easy9 20A” nu este suficientă pentru alegerea între aceste produse. Configurația 3P și codul EZ9F32320 identifică varianta prezentată aici.
EZ9F32320 versus EZ9P32620 1P+N
EZ9F32320 și EZ9P32620 sunt două întreruptoare automate Easy9 de 20A, însă au configurații diferite. EZ9F32320 este 3P cu trei poli protejați, iar EZ9P32620 este o variantă 1P+N.
Curentul nominal de 20A și curba C nu elimină această diferență. Numărul și configurația polilor trebuie păstrate atunci când sunt comparate referințele.
Într-o listă cu mai multe produse Easy9, MPN-ul este un reper clar: EZ9F32320 identifică varianta 3P, în timp ce EZ9P32620 identifică produsul 1P+N.
EZ9F32320 nu include protecție diferențială
Easy9 EZ9F32320 este un întreruptor automat MCB pentru protecția la suprasarcină și scurtcircuit. Configurația 3P nu înseamnă că aparatul include și protecție diferențială.
Un aparat RCBO combină protecția la supracurent cu o funcție diferențială, iar un RCCB are propria funcție specifică. Aceste aparate trebuie identificate prin caracteristicile și referințele lor, nu doar prin numărul de poli sau amperaj.
Pentru EZ9F32320, funcțiile confirmate sunt protecția la scurtcircuit și la curenți de suprasarcină prin declanșare termo-magnetică.
Când este relevant modelul EZ9F32320?
EZ9F32320 este varianta de urmărit atunci când cerința este pentru o siguranță automată SCHNEIDER Easy9 3P de 20A, cu trei poli protejați, curba C și capacitate nominală de rupere Icn de 4.5kA. Tensiunea nominală de funcționare este de 400V AC, iar formatul de 54mm ocupă trei module standard.
Dacă este necesară o configurație 1P, 1P+N, 2P sau o funcție diferențială, trebuie verificată o altă referință. Nici amperajul de 20A, nici apartenența la gama Easy9 nu sunt suficiente pentru a considera două produse echivalente.
Pentru alte aparate ale producătorului poate fi consultată gama SCHNEIDER. Pentru produsul prezentat, MPN EZ9F32320, EAN 3606481493057 și codul ETBM SD01178 permit confirmarea exactă a variantei.
Erori frecvente la alegerea modelului EZ9F32320
Alegerea produsului numai după valoarea de 20A
Curentul nominal nu identifică singur întreruptorul. EZ9F32320 este varianta Easy9 3P, cu trei poli protejați, curba C și Icn de 4.5kA.
Confundarea variantei 3P cu EZ9F32220 2P
EZ9F32320 are trei poli protejați și lățimea de 54mm, în timp ce EZ9F32220 are doi poli protejați și lățimea de 36mm. Sunt produse distincte.
Confundarea valorilor 20A și 4.5kA
20A reprezintă curentul nominal, iar 4.5kA reprezintă capacitatea nominală de rupere Icn. Pentru EZ9F32320, Icn de 4.5kA este declarat la 230V și 400V AC, 50Hz.
Presupunerea existenței protecției diferențiale
EZ9F32320 este un MCB cu declanșare termo-magnetică pentru protecția la suprasarcină și scurtcircuit. Configurația 3P nu indică o funcție diferențială.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9F32320?
EZ9F32320 este un întreruptor automat modular MCB 3P de 20A, curba C, cu trei poli protejați. Protecția la suprasarcină și scurtcircuit este realizată prin declanșare termo-magnetică.
Ce capacitate de rupere are EZ9F32320?
Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, la 230V și 400V AC, 50Hz, conform SR EN 60898-1.
Ce tensiune nominală de funcționare are EZ9F32320?
Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz. Frecvența rețelei declarată este 50/60Hz, iar Uimp este de 4kV.
Cât spațiu ocupă EZ9F32320 în tabloul electric?
Modelul are lățimea de 54mm, echivalentă cu trei module standard de 18mm. Dimensiunile complete sunt 82mm înălțime, 54mm lățime și 74mm adâncime.
Care este diferența dintre EZ9F32320 și EZ9F32220?
EZ9F32320 este varianta Easy9 3P de 20A, iar EZ9F32220 este varianta 2P de 20A. Numărul polilor protejați și spațiul modular ocupat sunt diferite.
