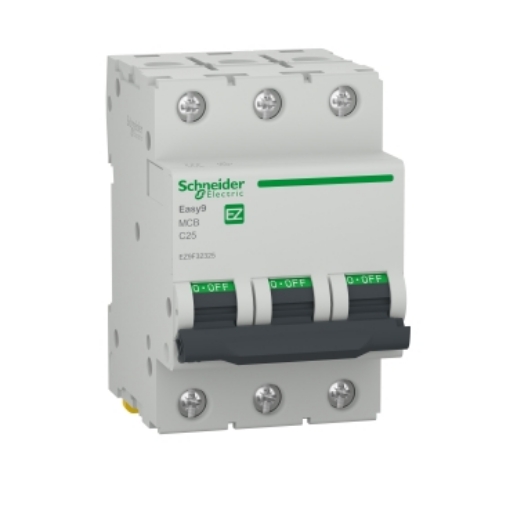

Siguranța automată 25A SCHNEIDER Easy9 EZ9F32325 este un întreruptor automat modular MCB 3P, cu trei poli protejați, curba C și declanșare termo-magnetică pentru protecția circuitelor împotriva curenților de suprasarcină și scurtcircuit. Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, atât la 230V, cât și la 400V AC, 50Hz, conform SR EN 60898-1. Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz.
Referința EZ9F32325 identifică varianta Easy9 3P de 25A. Aparatul are trei poli protejați, iar combinația 25A, 3P, curba C și 4.5kA îl separă de celelalte întreruptoare automate din aceeași familie. Codul ETBM al produsului este SD01179.
Siguranță automată 25A cu configurație 3P
Easy9 EZ9F32325 are configurație 3P și trei poli protejați. Numărul polilor este o caracteristică distinctă de amperaj și trebuie verificat atunci când produsul este comparat cu alte întreruptoare Easy9 de 25A.
În aceeași familie pot exista variante cu un număr diferit de poli, chiar dacă amperajul și curba de declanșare sunt identice. Din acest motiv, formularea generică „siguranță SCHNEIDER 25A” nu identifică suficient produsul atunci când cerința este pentru modelul EZ9F32325.
Pentru compararea altor produse cu același curent nominal poate fi consultată selecția de siguranțe automate 25A. Pentru această referință trebuie urmărite împreună valorile 25A, 3P, curba C și Icn de 4.5kA.
Protecție la suprasarcină și scurtcircuit
Siguranța automată SCHNEIDER Easy9 EZ9F32325 asigură protecția circuitului la suprasarcină și scurtcircuit. Produsul este un întreruptor automat miniatural MCB, cu tehnologie de declanșare termo-magnetică.
Tipul MCB trebuie diferențiat de aparatele cu funcție diferențială. Configurația 3P nu indică existența protecției la curent rezidual, iar o astfel de funcție nu trebuie dedusă din numărul de poli sau din amperaj.
În categoria de siguranțe automate, două produse cu același curent nominal pot avea configurații, curbe și capacități de rupere diferite. Pentru EZ9F32325, funcțiile confirmate sunt protecția la suprasarcină și scurtcircuit.
Curba C și declanșarea magnetică
Easy9 EZ9F32325 are caracteristică de declanșare C. Limita de declanșare magnetică declarată pentru această configurație Easy9 este de 5...10 x In.
În notația C25, litera C identifică caracteristica de declanșare, iar valoarea 25 reprezintă curentul nominal de 25A. Aceste două informații nu trebuie confundate și nici tratate ca un singur parametru.
Un întreruptor automat de 25A cu o altă curbă reprezintă o variantă diferită. În același mod, un alt aparat C25 nu este automat echivalent cu EZ9F32325 dacă diferă numărul de poli sau capacitatea nominală de rupere.
Capacitate nominală de rupere Icn de 4.5kA
Siguranța automată 25A SCHNEIDER Easy9 EZ9F32325 are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, la 230V și 400V AC, 50Hz, conform SR EN 60898-1. Această valoare trebuie diferențiată de curentul nominal de 25A.
Cei 25A reprezintă curentul nominal al întreruptorului. Valoarea de 4.5kA descrie capacitatea nominală de rupere la scurtcircuit în condițiile declarate. Compararea exclusiv după amperaj poate astfel pune alături produse cu performanțe de rupere diferite.
Pentru modelul EZ9F32325, valoarea Icn de 4500A este declarată atât la 230V, cât și la 400V AC, 50Hz. Menținerea tensiunii și a standardului alături de valoarea Icn evită interpretarea acesteia în afara condițiilor pentru care este specificată.
Tensiune nominală de funcționare de 400V AC
Tensiunea nominală de funcționare Ue a modelului EZ9F32325 este de 400V AC la 50Hz. Frecvența rețelei declarată pentru această familie de întreruptoare este de 50/60Hz.
Tensiunea nominală de ținere la impuls Uimp este de 4kV. Aceasta este o caracteristică diferită atât de tensiunea nominală de funcționare de 400V, cât și de capacitatea nominală de rupere de 4.5kA.
Aparatul este adecvat pentru izolație conform SR EN 60898-1 și dispune de indicator al poziției contactului. Aceste caracteristici completează datele tehnice ale întreruptorului fără a modifica funcția sa principală de MCB.
Format 3P și spațiul modular ocupat
Configurația 3P a modelului EZ9F32325 implică un format de trei module, cu lățimea de 54mm. Acest gabarit îl diferențiază fizic de variantele Easy9 1P și 2P cu același amperaj.
Pentru această familie constructivă, dimensiunile sunt de 82mm înălțime, 54mm lățime și 74mm adâncime. Formatul este exprimat și prin șase pași de 9mm.
Montajul este clipsabil pe șină DIN. La verificarea spațiului disponibil într-un tablou electric, gabaritul de 54mm este mai relevant decât simpla mențiune a curentului nominal de 25A, deoarece amperajul nu determină singur numărul de module ocupate.
Borne și caracteristici constructive
EZ9F32325 utilizează terminale tip tunel, amplasate sus sau jos. Pentru această configurație Easy9 sunt prevăzute conexiuni pentru conductoare rigide de 1...25mm² și conductoare flexibile de 1...16mm².
Cuplul de strângere declarat este de 2N.m. Caracteristicile bornelor sunt informații distincte de curentul nominal al aparatului și trebuie verificate ca atare atunci când întreruptorul este confruntat cu documentația unui proiect.
Într-o familie cu numeroase variante apropiate, datele constructive nu trebuie transferate automat de la un produs la altul numai pe baza denumirii Easy9. Referința completă rămâne reperul pentru verificarea variantei.
Durabilitate mecanică și electrică
Pentru această configurație Easy9 sunt declarate 10000 de cicluri de durabilitate mecanică și 4000 de cicluri de durabilitate electrică. Cele două valori descriu caracteristici diferite și nu trebuie reunite într-o singură afirmație generică despre durabilitate.
Valorile declarate permit compararea pe criterii tehnice concrete. Acest lucru este mai util decât calificative comerciale precum „foarte rezistent” sau „performanță ridicată”, care nu oferă un reper măsurabil pentru alegerea între două produse.
EZ9F32325 versus EZ9F32425
EZ9F32325 este varianta Easy9 3P de 25A, în timp ce EZ9F32425 este varianta 4P de 25A. Ambele sunt întreruptoare automate din aceeași familie, cu curba C și capacitate nominală de rupere Icn de 4.5kA, însă numărul polilor protejați este diferit.
EZ9F32325 are trei poli protejați și ocupă trei module, în timp ce EZ9F32425 are patru poli protejați și un gabarit de patru module, cu lățimea de 72mm.
Prin urmare, existența aceluiași amperaj și a aceleiași curbe nu face cele două referințe echivalente. Dacă documentația indică 3P sau codul EZ9F32325, varianta 4P trebuie tratată ca un produs diferit.
3P nu este același lucru cu 3P+N
Configurația 3P a modelului EZ9F32325 trebuie diferențiată de configurația 3P+N disponibilă la alte întreruptoare Easy9. Notațiile nu sunt sinonime și nu trebuie înlocuite una cu cealaltă în denumirea produsului.
În gama Easy9 există și variante de 25A în configurație 3P+N, cu referințe proprii. Chiar dacă amperajul și curba C sunt comune, configurația aparatului este diferită.
Pentru o comandă după cod sau pentru verificarea unei liste de materiale, EZ9F32325 este reperul exact pentru varianta 3P descrisă aici.
EZ9F32325 nu este un aparat diferențial
Easy9 EZ9F32325 este un MCB pentru protecția la suprasarcină și scurtcircuit. Configurația cu trei poli nu înseamnă că întreruptorul oferă automat și protecție diferențială.
Un RCBO combină protecția la supracurent cu protecția diferențială, iar un RCCB are o funcție diferită de cea a unui MCB. Aceste tipuri de aparate trebuie identificate explicit prin specificațiile lor.
Pentru EZ9F32325, funcțiile relevante sunt cele ale întreruptorului automat termo-magnetic. Dacă cerința include protecție diferențială, trebuie verificat un produs care declară explicit această funcție.
De ce este important codul EZ9F32325?
Referința EZ9F32325 separă această variantă de celelalte întreruptoare SCHNEIDER Easy9 de 25A. Gama include produse cu numere diferite de poli și funcții diferite, astfel încât identificarea numai după brand și amperaj poate fi insuficientă.
Combinația „Easy9, 3P, 25A, curba C, 4500A” permite o verificare rapidă a variantei. Dacă unul dintre acești parametri diferă, trebuie verificat dacă produsul comparat are o altă referință.
Codul ETBM SD01179 oferă un reper suplimentar în catalog. Pentru identificarea tehnică a produsului, MPN EZ9F32325 rămâne însă codul producătorului care separă exact varianta.
Când este relevant modelul EZ9F32325?
EZ9F32325 este varianta de urmărit atunci când cerința este pentru o siguranță automată SCHNEIDER Easy9 3P de 25A, cu trei poli protejați, curba C și capacitate nominală de rupere Icn de 4.5kA. Tensiunea nominală de funcționare este de 400V AC, iar formatul 3P ocupă 54mm pe șina DIN.
Dacă este necesar un alt număr de poli, o configurație 3P+N, o funcție diferențială sau o altă capacitate de rupere, trebuie verificată referința corespunzătoare. Amperajul de 25A nu este suficient pentru stabilirea echivalenței.
Pentru alte aparate ale producătorului poate fi consultată gama SCHNEIDER. Pentru modelul prezentat, combinația 3P, 25A, curba C, 4.5kA și codul EZ9F32325 oferă identificarea clară a produsului.
Erori frecvente la alegerea modelului EZ9F32325
Alegerea produsului numai după valoarea de 25A
Curentul nominal nu identifică singur întreruptorul. EZ9F32325 este varianta Easy9 3P, cu trei poli protejați, curba C și Icn de 4.5kA.
Confundarea variantei 3P cu EZ9F32425 4P
EZ9F32325 are trei poli protejați și un format de trei module. EZ9F32425 are patru poli protejați și un format de patru module. Sunt două produse distincte.
Confundarea configurației 3P cu 3P+N
3P și 3P+N descriu configurații diferite. Un întreruptor Easy9 3P+N de 25A are propria referință și nu trebuie considerat automat echivalent cu EZ9F32325.
Confundarea valorilor 25A și 4.5kA
25A reprezintă curentul nominal al întreruptorului, iar 4.5kA reprezintă capacitatea nominală de rupere Icn. Pentru EZ9F32325, Icn de 4.5kA este declarat la 230V și 400V AC, 50Hz.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9F32325?
EZ9F32325 este un întreruptor automat modular MCB 3P de 25A, curba C, cu trei poli protejați. Protecția la suprasarcină și scurtcircuit este realizată prin declanșare termo-magnetică.
Ce capacitate de rupere are EZ9F32325?
Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, atât la 230V, cât și la 400V AC, 50Hz, conform SR EN 60898-1.
Ce tensiune nominală de funcționare are EZ9F32325?
Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz. Frecvența declarată este 50/60Hz, iar tensiunea nominală de ținere la impuls Uimp este de 4kV.
Cât spațiu ocupă EZ9F32325 în tabloul electric?
Configurația 3P are un format de trei module, cu lățimea de 54mm. Montajul aparatului este clipsabil pe șină DIN.
Care este diferența dintre EZ9F32325 și EZ9F32425?
EZ9F32325 este varianta Easy9 3P de 25A, iar EZ9F32425 este varianta 4P de 25A. Numărul polilor protejați și spațiul modular ocupat sunt diferite.
