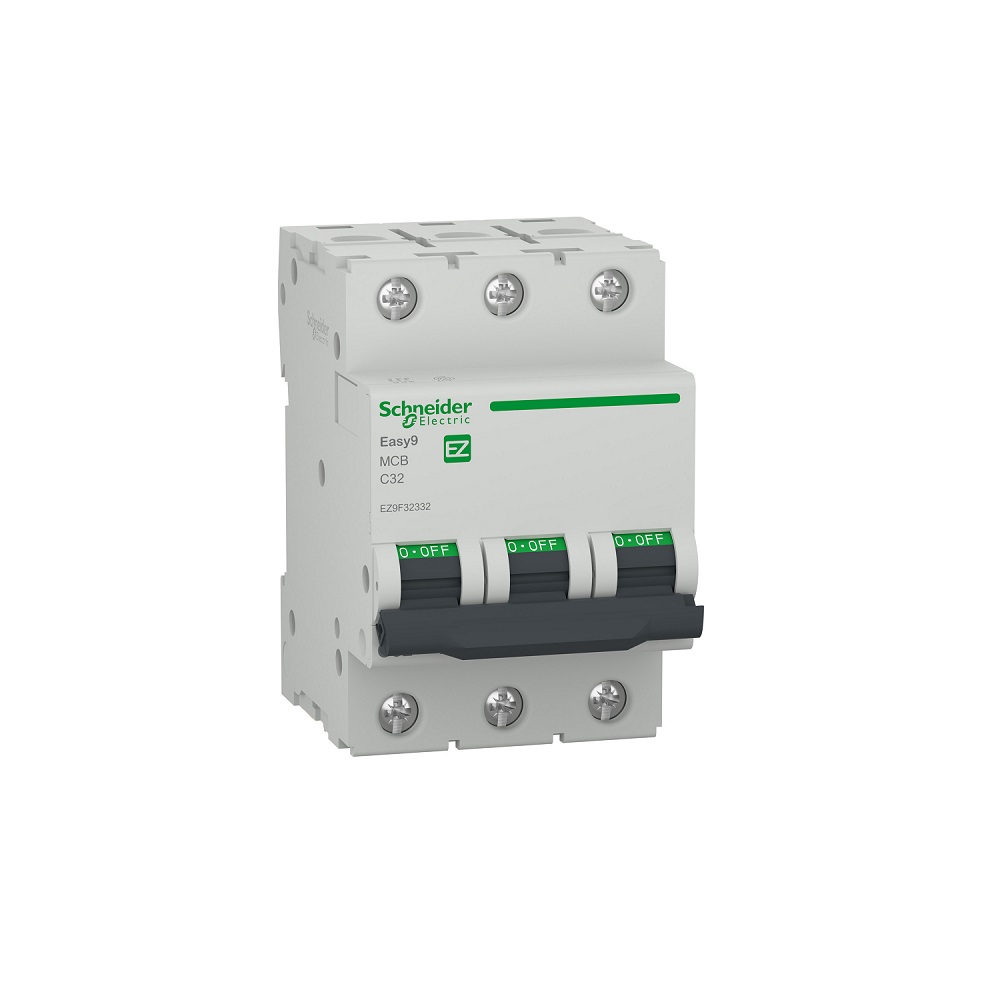

Siguranța automată SCHNEIDER Easy9 EZ9F32332 este un întreruptor automat miniatural 3P, de 32 A, cu curbă C și capacitate de rupere de 4,5 kA. Toți cei trei poli sunt protejați, iar unitatea de declanșare termo-magnetică este destinată protecției circuitului la suprasarcină și scurtcircuit. Schneider declară o tensiune nominală de funcționare de 400 V AC, frecvență de 50/60 Hz și conformitate cu SR EN 60898-1. Aparatul se montează clipsabil pe șină DIN și ocupă 6 pași de 9 mm.
Pentru alegerea corectă trebuie verificate împreună configurația 3P, curentul nominal de 32 A, curba C și capacitatea de rupere de 4,5 kA. EZ9F32332 este un MCB și nu trebuie confundat cu un întreruptor diferențial. Funcția declarată pentru acest model este protecția la suprasarcină și scurtcircuit; nu include protecția diferențială specifică unui RCCB sau RCBO.
Siguranță automată SCHNEIDER Easy9 EZ9F32332
Schneider identifică EZ9F32332 drept întreruptor automat Easy9 3P, 4500 A, curbă C, 32 A. Fișa tehnică îl clasifică drept miniature circuit-breaker, cu aplicația „protecție”.
Configurația este 3P, iar numărul polilor protejați este tot 3. Această precizare este importantă pentru că numărul total de poli și numărul polilor protejați trebuie verificate la nivelul referinței exacte și nu deduse doar din forma aparatului.
Codul EZ9F32332 este reperul principal pentru diferențierea față de variantele Easy9 de 32 A cu 1P, 2P, 3P+N sau alte configurații.
Protecție la suprasarcină și scurtcircuit
EZ9F32332 folosește o unitate de declanșare termo-magnetică. Schneider descrie gama Easy9 4500 A prin protecția combinată la scurtcircuit și curenți de suprasarcină.
Acestea sunt funcțiile care trebuie prezentate clar clientului. Formulări precum „protecție completă a instalației” ar fi prea largi, deoarece un MCB răspunde unor condiții precise de supracurent, iar alte tipuri de defect necesită alte funcții de protecție.
În particular, EZ9F32332 nu trebuie descris ca aparat diferențial și nu are declarată o sensibilitate reziduală exprimată în mA.
Curent nominal de 32 A
Curentul nominal al întreruptorului automat este 32 A. Această valoare diferențiază EZ9F32332 de variantele Easy9 de 20 A, 25 A, 40 A sau alte calibre disponibile în familie.
Amperajul nu trebuie însă ales izolat. Conductoarele, condițiile de instalare, sarcina, caracteristicile circuitului și coordonarea protecțiilor trebuie luate în calcul în proiect.
Din acest motiv, 32 A este un criteriu de identificare și selecție, nu o recomandare generică pentru un anumit consumator sau tip de instalație.
Curba C și declanșarea magnetică 5–10 x In
Modelul EZ9F32332 are curbă de declanșare C. Fișa tehnică Schneider declară o limită de declanșare magnetică de 5–10 x In.
Curba de declanșare este independentă de amperaj și de capacitatea de rupere. Două întreruptoare automate de 32 A pot avea comportamente diferite dacă folosesc alte curbe.
Prin urmare, la verificarea produsului nu este suficientă formularea „siguranță 32 A”. Pentru această referință trebuie confirmată explicit și curba C.
Capacitate de rupere de 4,5 kA
Schneider declară pentru EZ9F32332 o capacitate de rupere Icn de 4500 A la 230 V AC și la 400 V AC, 50 Hz, conform SR EN 60898-1. 4500 A înseamnă 4,5 kA.
Este importantă scrierea corectă a valorii deoarece URL-ul ETBM conține secvența „45ka”. Aceasta nu trebuie interpretată ca o capacitate de rupere de 45 kA. PDP-ul afișează corect 4,5 kA în titlu și specificații.
Capacitatea de rupere trebuie verificată în raport cu nivelul curentului de scurtcircuit posibil în punctul de instalare și nu tratată doar ca un atribut comercial.
3P cu toți cei 3 poli protejați
EZ9F32332 are 3 poli și 3 poli protejați. Fișa Schneider confirmă explicit ambele valori.
Această configurație trebuie diferențiată de un aparat 3P+N. Cele două notații nu descriu același lucru și nu trebuie folosite ca sinonime.
Pentru produsul analizat aici, configurația este clară: 3P, cu protecție declarată pe fiecare dintre cei trei poli.
400 V AC și 50/60 Hz
Tensiunea nominală de funcționare declarată este de 400 V AC la 50 Hz, iar frecvența rețelei este 50/60 Hz. Schneider declară și o tensiune nominală de ținere la impuls Uimp de 4 kV.
Aceste valori completează identificarea aparatului, dar nu trebuie folosite singure pentru a presupune că produsul este potrivit pentru orice circuit trifazat.
Configurația rețelei și cerințele instalației trebuie verificate separat.
Adecvat pentru izolare conform SR EN 60898-1
Schneider declară pentru EZ9F32332 adecvarea pentru izolare conform SR EN 60898-1.
Este preferabilă această formulare exactă în locul unor expresii precum „izolare totală” sau „siguranță garantată”. Caracteristica trebuie păstrată în limitele standardului declarat.
Montaj clipsabil pe șină DIN
Siguranța automată SCHNEIDER Easy9 EZ9F32332 este destinată montajului clipsabil pe șină DIN. Aparatul ocupă 6 pași de 9 mm.
Aceasta corespunde unei lățimi totale de 54 mm, informație utilă pentru planificarea spațiului în tabloul electric.
Montajul mecanic și conectarea aparatului trebuie realizate conform documentației Schneider și cerințelor instalației electrice.
Dimensiuni de 82 x 54 x 74 mm
Fișa tehnică exactă indică 82 mm înălțime, 54 mm lățime și 74 mm adâncime.
PDP-ul ETBM confirmă înălțimea de 82 mm și lățimea de 54 mm. Dimensiunile permit estimarea spațiului ocupat, dar nu sunt suficiente pentru identificarea funcțională a aparatului.
Numărul de poli, amperajul, curba și capacitatea de rupere trebuie verificate în continuare.
Borne tip tunel
Pentru EZ9F32332, Schneider declară terminale tip tunel în partea superioară sau inferioară, pentru conductoare rigide de 1–25 mm² și conductoare flexibile de 1–16 mm². Cuplul de strângere declarat este de 2 N·m.
Aceste valori caracterizează capacitatea bornelor și nu trebuie transformate într-o recomandare privind secțiunea conductorului unui anumit circuit.
Secțiunea efectiv necesară trebuie stabilită prin dimensionarea instalației.
Indicator de poziție a contactului
EZ9F32332 este prevăzut cu indicator de poziție a contactului. Fișa tehnică declară separat că aparatul nu dispune de semnalizare locală suplimentară.
Indicatorul trebuie descris în acest rol și nu transformat într-un sistem de monitorizare, diagnostic sau alarmă.
Durabilitate mecanică și electrică
Schneider declară pentru EZ9F32332 10.000 de cicluri de durabilitate mecanică și 4.000 de cicluri de durabilitate electrică.
Aceste valori sunt mai informative decât afirmații generale precum „durabilitate excepțională”, însă reprezintă parametri de testare și nu trebuie convertite într-o promisiune privind un anumit număr de ani de funcționare.
IP20 și IP40 în carcasa modulară
PDP-ul ETBM indică pentru aparat IP20–IP40. Aceste valori nu trebuie extinse la afirmații privind rezistența la apă.
În special, IP40 nu declară protecție la apă sau umezeală. Dacă instalația are o cerință specifică de grad IP, aceasta trebuie verificată la nivelul ansamblului în care este instalat MCB-ul.
EZ9F32332 față de EZ9F32232
EZ9F32332 și EZ9F32232 au în comun 32 A, curbă C și capacitate de rupere de 4,5 kA. Diferența principală este configurația polilor.
EZ9F32332 este varianta 3P, cu trei poli protejați. EZ9F32232 este varianta 2P, cu doi poli protejați.
Curentul nominal identic nu le face interschimbabile. Configurația circuitului trebuie stabilită înainte de alegerea numărului de poli.
EZ9F32332 față de un aparat 3P+N
Schneider oferă separat și aparate Easy9 3P+N, cum este EZ9P32732 de 32 A, curbă C și 4,5 kA. Aceasta este însă o configurație diferită de EZ9F32332.
Termenii 3P și 3P+N nu trebuie folosiți ca sinonime. Înainte de comandă trebuie verificată exact configurația necesară circuitului.
MCB, nu RCBO
EZ9F32332 este un MCB pentru protecție la suprasarcină și scurtcircuit. Schneider oferă separat și EZ9D32732, un RCBO 3P+N de 32 A, 30 mA, tip AC, care integrează protecție diferențială.
Cele două produse au 32 A și aparțin familiei Easy9, dar îndeplinesc funcții și au configurații diferite. Pentru produsul actual nu trebuie adăugată nicio afirmație privind protecția diferențială.
Ce trebuie verificat înainte de alegere?
Pentru EZ9F32332, combinația principală este 3P + 32 A + curbă C + 4,5 kA. Acestea sunt caracteristicile comerciale care trebuie confirmate înainte de selecție.
La nivelul instalației trebuie verificate suplimentar curentul de scurtcircuit disponibil, conductoarele, caracteristicile sarcinii, coordonarea protecțiilor și spațiul din tablou.
Dacă proiectul necesită conductor neutru comutat sau protecție diferențială, trebuie analizată configurația specifică necesară, nu presupus că EZ9F32332 oferă aceste funcții.
Cum identifici exact SCHNEIDER EZ9F32332?
Identificarea completă este siguranță automată + SCHNEIDER + Easy9 + 3P + 32 A + curbă C + 4,5 kA + EZ9F32332.
ETBM confirmă SKU SD01180 și EAN 3606481493071, împreună cu 3P, 32 A, curbă C și 4,5 kA.
Codul producătorului rămâne reperul cel mai sigur pentru diferențierea de variantele 2P, 3P+N și de aparatele diferențiale Easy9.
Erori frecvente
Citirea valorii 4,5 kA ca 45 kA
Schneider declară 4500 A Icn, adică 4,5 kA. Secvența „45ka” din URL nu reprezintă o capacitate de rupere de 45 kA.
Confundarea 3P cu 3P+N
EZ9F32332 este 3P și are trei poli protejați. O configurație 3P+N este diferită și are alte referințe.
Alegerea doar după 32 A
Curentul nominal nu identifică singur produsul. Trebuie verificate și cei 3 poli, curba C și capacitatea de rupere de 4,5 kA.
Confundarea MCB-ului cu un RCBO
EZ9F32332 protejează la suprasarcină și scurtcircuit. Nu include protecție diferențială de 30 mA sau altă sensibilitate reziduală.
Interpretarea IP40 ca protecție la apă
IP40 nu declară protecție la apă. Clasificarea IP trebuie prezentată fără extinderea semnificației sale.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER EZ9F32332?
Este un întreruptor automat miniatural MCB Easy9, cu 3 poli, curent nominal de 32 A și curbă C.
Câți poli sunt protejați?
Schneider declară pentru EZ9F32332 configurație 3P și 3 poli protejați.
Care este capacitatea de rupere?
Capacitatea de rupere Icn este de 4500 A la 230 și 400 V AC, adică 4,5 kA, conform SR EN 60898-1.
Ce dimensiuni are EZ9F32332?
Aparatul are 82 x 54 x 74 mm și ocupă 6 pași de 9 mm pe șina DIN.
EZ9F32332 oferă protecție diferențială?
Nu. Este un MCB cu declanșare termo-magnetică pentru protecția la suprasarcină și scurtcircuit, fără funcție diferențială integrată.
