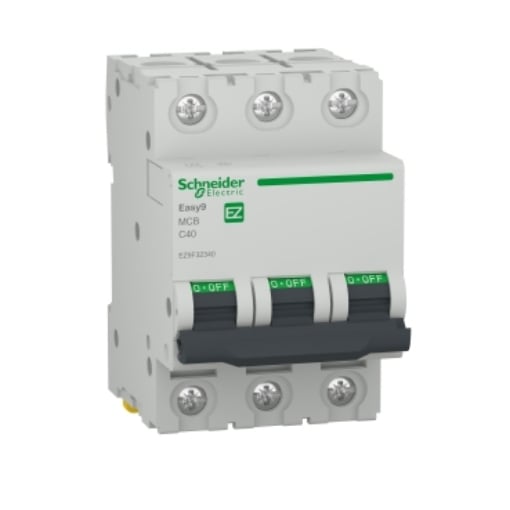

Siguranța automată 40A SCHNEIDER Easy9 EZ9F32340 este un întreruptor automat modular MCB 3P, cu trei poli protejați, curba C și declanșare termo-magnetică pentru protecția circuitelor împotriva curenților de suprasarcină și scurtcircuit. Modelul are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, atât la 230V, cât și la 400V AC, 50Hz, conform IEC 60898-1. Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz.
Referința EZ9F32340 identifică exact varianta Easy9 3P de 40A. Configurația cu trei poli protejați, curentul nominal de 40A, curba C și capacitatea de rupere de 4.5kA trebuie urmărite împreună atunci când produsul este comparat cu alte întreruptoare automate din aceeași gamă.
Siguranță automată 40A cu configurație 3P
Easy9 EZ9F32340 are configurație 3P și trei poli protejați. Numărul de poli este o caracteristică distinctă de amperaj și separă această referință de variantele Easy9 1P, 2P sau 4P care pot avea același curent nominal.
Pentru o identificare corectă nu este suficientă mențiunea „Easy9 40A”. Trebuie păstrate și configurația 3P, curba C și capacitatea nominală de rupere. Acest lucru este util mai ales într-o listă de aparataj care conține mai multe variante apropiate ca denumire.
Pentru compararea altor aparate cu același amperaj poate fi consultată selecția de siguranțe automate 40A. Egalitatea curentului nominal nu înseamnă automat că două referințe au aceeași configurație sau aceleași caracteristici electrice.
Protecție la suprasarcină și scurtcircuit
Siguranța automată SCHNEIDER Easy9 EZ9F32340 asigură protecția la suprasarcină și scurtcircuit. Produsul este un întreruptor automat miniatural MCB, cu unitate de declanșare termo-magnetică.
Funcția sa trebuie diferențiată de cea a aparatelor cu protecție diferențială. Configurația 3P nu indică existența unei funcții de protecție la curent rezidual. Dacă o instalație necesită un aparat diferențial, această funcție trebuie să fie declarată explicit pentru referința selectată.
În categoria de siguranțe automate, EZ9F32340 trebuie evaluat ca MCB 3P de 40A. Pentru comparații sunt relevante atât funcția aparatului, cât și numărul polilor, curba și capacitatea de rupere.
Curba C și declanșarea magnetică
Easy9 EZ9F32340 are caracteristică de declanșare C. Pentru declanșarea magnetică este declarată limita de 5...10 x In.
În notația C40, litera C indică caracteristica de declanșare, iar valoarea 40 reprezintă curentul nominal de 40A. Sunt două informații distincte, chiar dacă apar frecvent împreună în denumirea unui întreruptor automat.
Un alt întreruptor de 40A cu o curbă diferită nu reprezintă aceeași variantă cu EZ9F32340. În același timp, un alt aparat C40 poate avea un număr diferit de poli sau o altă capacitate de rupere, ceea ce îl face o referință distinctă.
Capacitate nominală de rupere Icn de 4.5kA
Siguranța automată 40A SCHNEIDER Easy9 EZ9F32340 are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, la 230V și 400V AC, 50Hz, conform IEC 60898-1. Valoarea este separată de curentul nominal de 40A al aparatului.
Cei 40A reprezintă curentul nominal, în timp ce 4.5kA reprezintă capacitatea nominală de rupere la scurtcircuit în condițiile declarate. Confundarea celor două valori poate duce la compararea greșită a unor produse care au același amperaj, dar caracteristici de rupere diferite.
Valoarea Icn trebuie citită împreună cu tensiunea și standardul pentru care este declarată. Pentru această referință Easy9, valoarea de 4500A este declarată la 230V și 400V AC, 50Hz.
Tensiune nominală de funcționare 400V AC
Tensiunea nominală de funcționare Ue a modelului EZ9F32340 este de 400V AC la 50Hz. Frecvența rețelei declarată este de 50/60Hz.
Tensiunea nominală de ținere la impuls Uimp este de 4kV. Aceasta este o caracteristică diferită de tensiunea nominală de funcționare și de capacitatea nominală de rupere Icn.
Aparatul este adecvat pentru izolație conform IEC 60898-1 și dispune de indicator al poziției contactului. Aceste caracteristici completează datele tehnice ale modelului fără a schimba funcția sa principală de protecție la supracurent.
Format de trei module și lățime de 54mm
Easy9 EZ9F32340 are lățimea de 54mm, corespunzătoare unui format de trei module standard de câte 18mm. Gabaritul este direct relevant atunci când se verifică spațiul disponibil pentru aparataj modular.
Dimensiunile constructive sunt de 82mm înălțime, 54mm lățime și 74mm adâncime. Formatul poate fi exprimat și prin șase pași de 9mm.
Montajul este clipsabil pe șină DIN. Față de o variantă Easy9 2P de 40A, modelul 3P ocupă un modul suplimentar, iar față de o variantă 4P ocupă un modul mai puțin. Numărul de poli trebuie astfel corelat cu spațiul modular disponibil.
Borne și caracteristici constructive
EZ9F32340 utilizează terminale tip tunel, poziționate sus sau jos. Sunt declarate conexiuni pentru conductoare rigide de 1...25mm² și conductoare flexibile de 1...16mm².
Cuplul de strângere declarat pentru borne este de 2N.m. Aceste valori trebuie asociate referinței exacte și nu transferate automat altui întreruptor numai pentru că face parte din gama Easy9.
Indicatorul poziției contactului oferă o caracteristică suplimentară pentru verificarea stării aparatului. Acesta este distinct de mecanismul termo-magnetic care realizează funcția de protecție.
Durabilitate mecanică și electrică
Pentru această configurație Easy9 sunt declarate 10000 de cicluri de durabilitate mecanică și 4000 de cicluri de durabilitate electrică. Cele două valori descriu caracteristici diferite și sunt specificate separat.
Durabilitatea mecanică se referă la ciclurile mecanismului, în timp ce durabilitatea electrică este evaluată separat. Aceste valori oferă repere tehnice concrete pentru produs, fără a recurge la calificative comerciale generale.
EZ9F32340 versus o variantă Easy9 2P de 40A
EZ9F32340 este varianta Easy9 3P de 40A și trebuie diferențiată de variantele 2P cu același curent nominal. Modelul prezentat are trei poli protejați și ocupă trei module standard.
Un întreruptor 2P de 40A are o configurație diferită și un alt gabarit modular. Chiar dacă amperajul, curba C și capacitatea de rupere coincid, diferența dintre 2P și 3P rămâne esențială pentru identificarea variantei.
Din acest motiv, numărul de poli trebuie păstrat în denumirea și verificarea produsului, nu dedus din amperaj sau din seria Easy9.
EZ9F32340 versus o variantă Easy9 4P de 40A
Varianta 3P EZ9F32340 trebuie diferențiată și de un întreruptor Easy9 4P de 40A. În cazul EZ9F32340 sunt declarați trei poli protejați, iar formatul este de trei module.
Un model 4P are patru poli și un gabarit modular mai mare. Prin urmare, două produse Easy9 C40 nu sunt automat echivalente dacă numărul de poli diferă.
Atunci când într-o specificație apare explicit configurația 3P sau codul EZ9F32340, acestea trebuie păstrate pentru identificarea produsului exact.
3P nu este același lucru cu 3P+N
Configurația 3P a modelului EZ9F32340 nu trebuie confundată cu 3P+N. Cele două notații descriu configurații diferite și nu sunt sinonime.
Un produs 3P+N trebuie identificat prin propria referință și prin specificațiile sale. Faptul că două întreruptoare au același amperaj și aceeași curbă nu elimină diferența de configurație.
Pentru EZ9F32340, informația care trebuie păstrată este 3P cu trei poli protejați. Aceasta este configurația asociată referinței prezentate.
EZ9F32340 nu este un aparat diferențial
Easy9 EZ9F32340 este un întreruptor automat MCB pentru protecția la suprasarcină și scurtcircuit. Nu trebuie confundat cu un RCBO sau RCCB.
Protecția diferențială reprezintă o funcție distinctă și trebuie să fie specificată explicit pentru aparatul ales. Nici curentul nominal de 40A, nici configurația 3P nu indică automat prezența acestei funcții.
Pentru EZ9F32340, funcția confirmată este cea de întreruptor automat cu declanșare termo-magnetică pentru protecția la supracurent.
De ce este important codul EZ9F32340?
Referința EZ9F32340 identifică exact varianta SCHNEIDER Easy9 3P de 40A, curba C și 4500A. Codul este util pentru diferențierea față de alte întreruptoare Easy9 care pot avea același amperaj, dar alt număr de poli.
Într-o comandă sau listă de materiale, combinația „Easy9, 3P, 40A, C, 4500A” permite verificarea caracteristicilor principale ale produsului. Dacă una dintre acestea diferă, trebuie verificată referința produsului comparat.
Pentru alte aparate ale producătorului poate fi consultată gama SCHNEIDER. Apartenența la același brand sau aceeași familie nu trebuie însă folosită pentru a presupune specificații identice între referințe.
Când este relevant modelul EZ9F32340?
EZ9F32340 este varianta de urmărit atunci când cerința este pentru o siguranță automată SCHNEIDER Easy9 3P de 40A, cu trei poli protejați, curba C și capacitate nominală de rupere Icn de 4.5kA. Modelul are tensiunea nominală de funcționare de 400V AC și un format de trei module.
Dacă este necesar un alt număr de poli, o configurație 3P+N, o funcție diferențială sau o altă capacitate de rupere, trebuie verificată o altă referință. Amperajul de 40A nu este suficient pentru stabilirea echivalenței dintre două întreruptoare.
Pentru varianta prezentată, codul EZ9F32340, configurația 3P, curentul nominal de 40A, curba C și Icn de 4.5kA formează setul principal de repere pentru identificare.
Erori frecvente la alegerea modelului EZ9F32340
Alegerea produsului numai după valoarea de 40A
Curentul nominal nu identifică singur întreruptorul. EZ9F32340 este varianta Easy9 3P, cu trei poli protejați, curba C și capacitate nominală de rupere de 4.5kA.
Confundarea configurației 3P cu 2P sau 4P
EZ9F32340 are trei poli protejați și ocupă trei module. Variantele 2P și 4P au configurații și gabarite diferite, chiar dacă pot avea același curent nominal.
Confundarea configurației 3P cu 3P+N
3P și 3P+N sunt configurații diferite. Dacă documentația cere explicit una dintre ele, trebuie verificată referința corespunzătoare și nu presupusă echivalența.
Confundarea valorilor 40A și 4.5kA
40A reprezintă curentul nominal al întreruptorului, iar 4.5kA reprezintă capacitatea nominală de rupere Icn. Cele două valori descriu caracteristici diferite.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9F32340?
EZ9F32340 este un întreruptor automat modular MCB 3P de 40A, curba C, cu trei poli protejați. Protecția la suprasarcină și scurtcircuit este realizată prin declanșare termo-magnetică.
Ce capacitate de rupere are EZ9F32340?
Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, la 230V și 400V AC, 50Hz, conform IEC 60898-1.
Ce tensiune nominală de funcționare are EZ9F32340?
Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz. Frecvența declarată este 50/60Hz, iar tensiunea nominală de ținere la impuls Uimp este de 4kV.
Cât spațiu ocupă EZ9F32340 în tabloul electric?
Modelul 3P are lățimea de 54mm, echivalentă cu trei module standard de 18mm. Montajul este clipsabil pe șină DIN.
EZ9F32340 are protecție diferențială?
Nu este declarată o funcție de protecție diferențială pentru EZ9F32340. Modelul este un MCB pentru protecția la suprasarcină și scurtcircuit.
