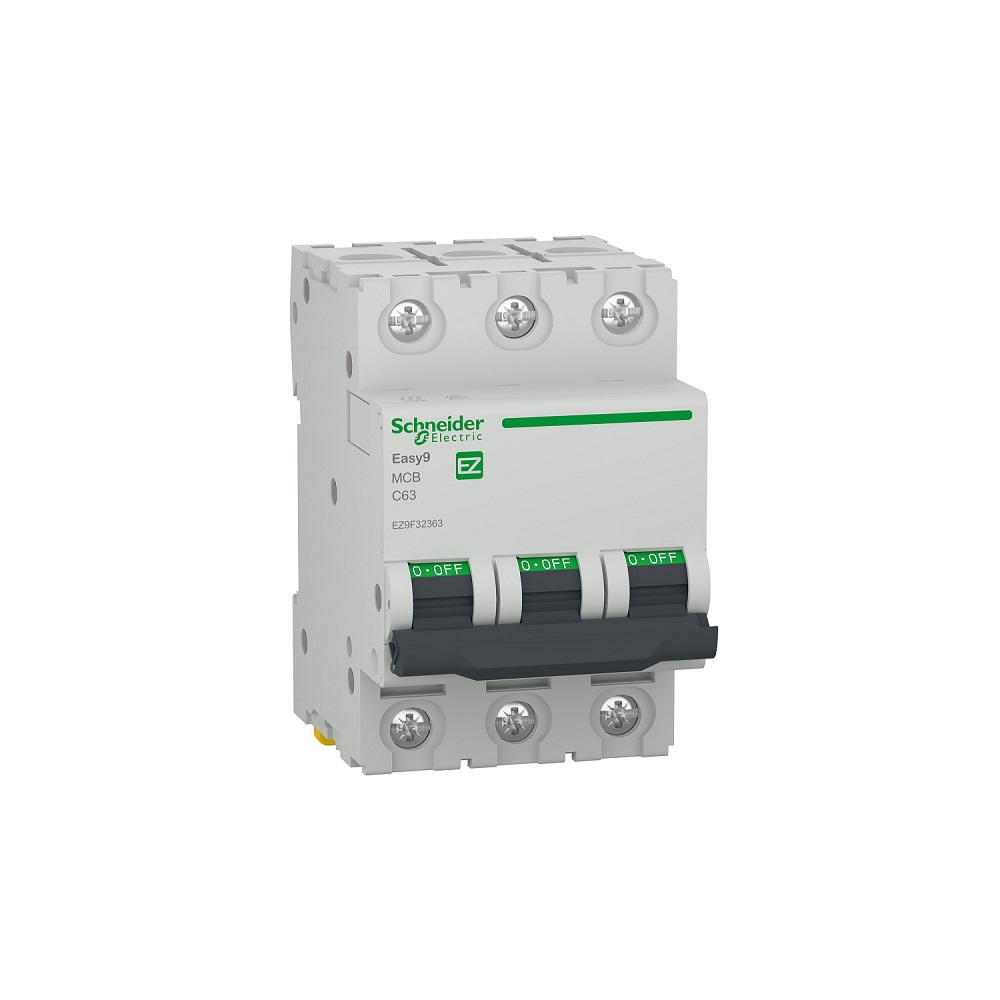

Siguranța automată SCHNEIDER Easy9 EZ9F32363 este un întreruptor automat miniatural 3P, de 63 A, cu curbă C și capacitate de rupere de 4,5 kA. Toți cei trei poli sunt protejați, iar unitatea de declanșare termo-magnetică este destinată protecției circuitului la suprasarcină și scurtcircuit. Schneider declară o tensiune nominală de funcționare de 400 V AC, frecvență 50/60 Hz și conformitate cu SR EN 60898-1. Aparatul se montează clipsabil pe șină DIN și ocupă 6 pași de 9 mm.
Pentru alegerea corectă trebuie verificate împreună configurația 3P, curentul nominal de 63 A, curba C și capacitatea de rupere de 4,5 kA. EZ9F32363 este un MCB, nu un aparat diferențial. Funcția sa verificată este protecția la suprasarcină și scurtcircuit, fără protecție diferențială integrată. Acest lucru îl diferențiază de un RCCB sau RCBO care poate avea un aspect modular apropiat, dar alt rol în instalație.
Siguranță automată SCHNEIDER Easy9 EZ9F32363
Schneider identifică EZ9F32363 drept întreruptor automat Easy9 3P, 4500 A, curbă C, 63 A. Tipul produsului este miniature circuit-breaker, iar aplicația declarată este protecția.
Configurația este 3P, iar documentația confirmă explicit că numărul polilor protejați este tot 3. Această precizare trebuie păstrată deoarece numărul total de poli și numărul polilor protejați sunt caracteristici care trebuie verificate la nivelul referinței exacte.
Codul EZ9F32363 este reperul cel mai sigur atunci când produsul este comparat cu variante Easy9 de 63 A cu alt număr de poli sau cu aparate care îndeplinesc alte funcții de protecție.
Protecție la suprasarcină și scurtcircuit
EZ9F32363 folosește o unitate de declanșare termo-magnetică. Schneider declară pentru acest aparat funcția de protecție la curenți de suprasarcină și scurtcircuit.
Aceasta este informația utilă pentru client și este mai precisă decât formulări precum „protecție completă” sau „siguranță maximă”. Un MCB îndeplinește funcții bine definite în cadrul instalației și nu trebuie prezentat ca soluție pentru orice tip de defect electric.
În particular, EZ9F32363 nu include protecție diferențială. Dacă proiectul impune detectarea curenților reziduali, trebuie verificată o soluție care declară explicit această funcție.
Curent nominal de 63 A
Curentul nominal al întreruptorului automat este 63 A. Această valoare diferențiază EZ9F32363 de variantele de 32 A, 40 A sau alte calibre din familia Easy9.
Amperajul nu trebuie însă ales izolat. Conductoarele, condițiile de instalare, sarcina și coordonarea protecțiilor trebuie evaluate împreună atunci când este dimensionat circuitul.
Prin urmare, cei 63 A reprezintă un criteriu de identificare și selecție, nu o recomandare generică pentru un anumit tip de consumator sau instalație.
Curba C și declanșarea magnetică 5–10 x In
Modelul EZ9F32363 are curbă de declanșare C. Fișa Schneider indică o limită de declanșare magnetică de 5–10 x In.
Curba este o caracteristică distinctă de amperaj. Două întreruptoare automate de 63 A pot avea un comportament diferit dacă utilizează alte curbe de declanșare.
De aceea, denumirea „siguranță 63 A” nu este suficientă pentru identificare. Pentru EZ9F32363 trebuie verificată explicit și curba C.
Capacitate de rupere de 4,5 kA
Schneider declară pentru EZ9F32363 o capacitate de rupere Icn de 4500 A la 230 V AC și la 400 V AC, 50 Hz, conform SR EN 60898-1. 4500 A înseamnă 4,5 kA.
Secvența „45ka” din URL nu trebuie interpretată drept 45 kA. ETBM listează produsul exact cu valoarea corectă de 4,5 kA.
Capacitatea de rupere trebuie verificată față de nivelul curentului de scurtcircuit posibil în punctul de instalare. Nu trebuie tratată doar ca un atribut comercial și nici aleasă după principiul că o valoare mai mare este automat mai potrivită.
3P cu toți cei 3 poli protejați
EZ9F32363 are 3 poli și 3 poli protejați. Fișa tehnică confirmă explicit ambele valori.
Această configurație trebuie diferențiată de un aparat 3P+N. Cele două notații nu descriu aceeași structură și nu trebuie utilizate ca sinonime.
Pentru acest produs, configurația este clară: 3P, cu protecție declarată pe fiecare dintre cei trei poli.
400 V AC și 50/60 Hz
Tensiunea nominală de funcționare declarată este 400 V AC, iar frecvența rețelei este 50/60 Hz. Schneider declară și o tensiune nominală de ținere la impuls Uimp de 4 kV.
Aceste valori completează profilul electric al aparatului, dar nu sunt suficiente singure pentru a concluziona că modelul este potrivit pentru o anumită instalație.
Configurația circuitului și celelalte condiții de proiectare trebuie verificate separat.
Adecvat pentru izolare conform SR EN 60898-1
Schneider declară pentru EZ9F32363 adecvarea pentru izolare conform SR EN 60898-1.
Este preferabilă această formulare tehnică exactă în locul unor expresii precum „izolare totală” sau „siguranță garantată”, care ar depăși informația susținută de documentație.
Montaj clipsabil pe șină DIN
Siguranța automată SCHNEIDER Easy9 EZ9F32363 este destinată montajului clipsabil pe șină DIN. Aparatul ocupă 6 pași de 9 mm.
Aceasta corespunde unei lățimi totale de 54 mm, informație utilă pentru planificarea spațiului în tabloul electric.
Montajul și conectarea aparatului trebuie realizate conform documentației Schneider și cerințelor instalației electrice.
Dimensiuni de 82 x 54 x 74 mm
Fișa tehnică exactă indică 82 mm înălțime, 54 mm lățime și 74 mm adâncime.
Formatul de 54 mm corespunde celor șase pași de 9 mm ocupați pe șina DIN. Dimensiunile ajută la organizarea tabloului, dar nu sunt suficiente pentru identificarea funcțională a aparatului.
Numărul de poli, amperajul, curba și capacitatea de rupere trebuie verificate în continuare.
Borne tip tunel pentru varianta de 63 A
Pentru EZ9F32363, Schneider declară terminale tip tunel pentru conductoare rigide de 1–35 mm² și flexibile de 1–25 mm². Cuplul de strângere declarat este de 3,5 N·m.
Aceste valori sunt diferite de cele întâlnite la unele variante Easy9 de amperaj mai mic. De aceea, specificațiile bornelor nu trebuie transferate automat între referințe doar pentru că aparatele fac parte din aceeași familie.
Secțiunea maximă acceptată de bornă nu reprezintă însă secțiunea recomandată pentru circuit. Dimensionarea efectivă a conductorului trebuie stabilită separat.
Indicator de poziție a contactului
EZ9F32363 are indicator de poziție a contactului. Documentația declară separat că aparatul nu dispune de semnalizare locală suplimentară.
Indicatorul trebuie prezentat în acest rol și nu descris ca sistem de alarmă, monitorizare sau diagnostic.
Durabilitate mecanică și electrică
Schneider declară pentru EZ9F32363 10.000 de cicluri de durabilitate mecanică și 4.000 de cicluri de durabilitate electrică.
Aceste valori sunt mai utile decât afirmații vagi despre „durabilitate excepțională”, dar trebuie tratate ca parametri tehnici de testare și nu transformate într-o promisiune privind un anumit număr de ani de funcționare.
EZ9F32363 față de EZ9F32463
ETBM listează separat și EZ9F32463, o variantă Easy9 de 63 A, curbă C și 4,5 kA, dar cu configurație 4P.
EZ9F32363 este modelul 3P, cu trei poli protejați. EZ9F32463 este modelul 4P. Amperajul și capacitatea de rupere identice nu fac cele două aparate interschimbabile.
Configurația de poli trebuie stabilită înaintea selecției.
EZ9F32363 față de Easy9 Pro 3P 63 A
Schneider oferă în prezent și variante Easy9 Pro de 3P, 63 A, curbă C, cu o capacitate de rupere diferită, de 6 kA, precum EZ9F57363.
Acest lucru arată de ce denumirea generică „Easy9 3P 63 A” nu este suficientă. Modelul EZ9F32363 analizat aici este varianta de 4,5 kA, iar referința producătorului trebuie verificată înainte de comandă.
MCB, nu RCCB sau RCBO
EZ9F32363 este un MCB pentru protecție la suprasarcină și scurtcircuit. Nu are declarată o sensibilitate diferențială exprimată în mA.
Un RCCB îndeplinește o funcție diferențială, iar un RCBO combină protecția diferențială cu protecția la supracurent. EZ9F32363 nu trebuie prezentat ca având aceste funcții suplimentare.
Această diferențiere este mai utilă pentru client decât formule generale precum „protejează complet instalația”.
Ce trebuie verificat înainte de alegere?
Pentru EZ9F32363 trebuie confirmată combinația 3P + 63 A + curbă C + 4,5 kA. Acestea sunt caracteristicile comerciale principale care definesc varianta.
La nivelul instalației trebuie verificate suplimentar conductoarele, curentul de scurtcircuit disponibil, sarcina, coordonarea cu celelalte protecții și spațiul din tablou.
Dacă proiectul necesită conductor neutru comutat sau o funcție diferențială, trebuie analizată o configurație specifică acelor cerințe, nu presupus că EZ9F32363 le include.
Cum identifici exact SCHNEIDER EZ9F32363?
Identificarea completă este siguranță automată + SCHNEIDER + Easy9 + 3P + 63 A + curbă C + 4,5 kA + EZ9F32363.
ETBM confirmă SKU SD01182 și EAN 3606481493101. Referința EZ9F32363 este reperul principal pentru diferențierea de variantele Easy9 cu alt număr de poli, altă capacitate de rupere sau altă funcție de protecție.
Erori frecvente
Citirea valorii 4,5 kA ca 45 kA
Schneider declară 4500 A Icn, adică 4,5 kA. Secvența „45ka” din URL nu reprezintă o capacitate de rupere de 45 kA.
Confundarea 3P cu 3P+N sau 4P
EZ9F32363 este 3P și are trei poli protejați. Variantele 3P+N și 4P sunt configurații diferite și trebuie verificate separat.
Alegerea doar după 63 A
Curentul nominal nu identifică singur produsul. Trebuie verificate și configurația 3P, curba C și capacitatea de rupere de 4,5 kA.
Confundarea MCB-ului cu un aparat diferențial
EZ9F32363 protejează la suprasarcină și scurtcircuit. Nu include protecție diferențială integrată.
Transferarea bornelor de la variantele cu amperaj mai mic
Pentru EZ9F32363, Schneider declară până la 35 mm² pentru conductor rigid și 25 mm² pentru flexibil, cu 3,5 N·m. Aceste valori trebuie păstrate pentru referința exactă.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER EZ9F32363?
Este un întreruptor automat miniatural MCB Easy9, cu 3 poli, curent nominal de 63 A și curbă C.
Câți poli sunt protejați?
Schneider declară pentru EZ9F32363 configurație 3P și 3 poli protejați.
Care este capacitatea de rupere?
Capacitatea de rupere Icn este 4500 A la 230 și 400 V AC, adică 4,5 kA, conform SR EN 60898-1.
Ce dimensiuni are EZ9F32363?
Aparatul are 82 x 54 x 74 mm și ocupă 6 pași de 9 mm pe șina DIN.
EZ9F32363 oferă protecție diferențială?
Nu. Este un MCB cu declanșare termo-magnetică pentru protecția la suprasarcină și scurtcircuit, fără funcție diferențială integrată.
