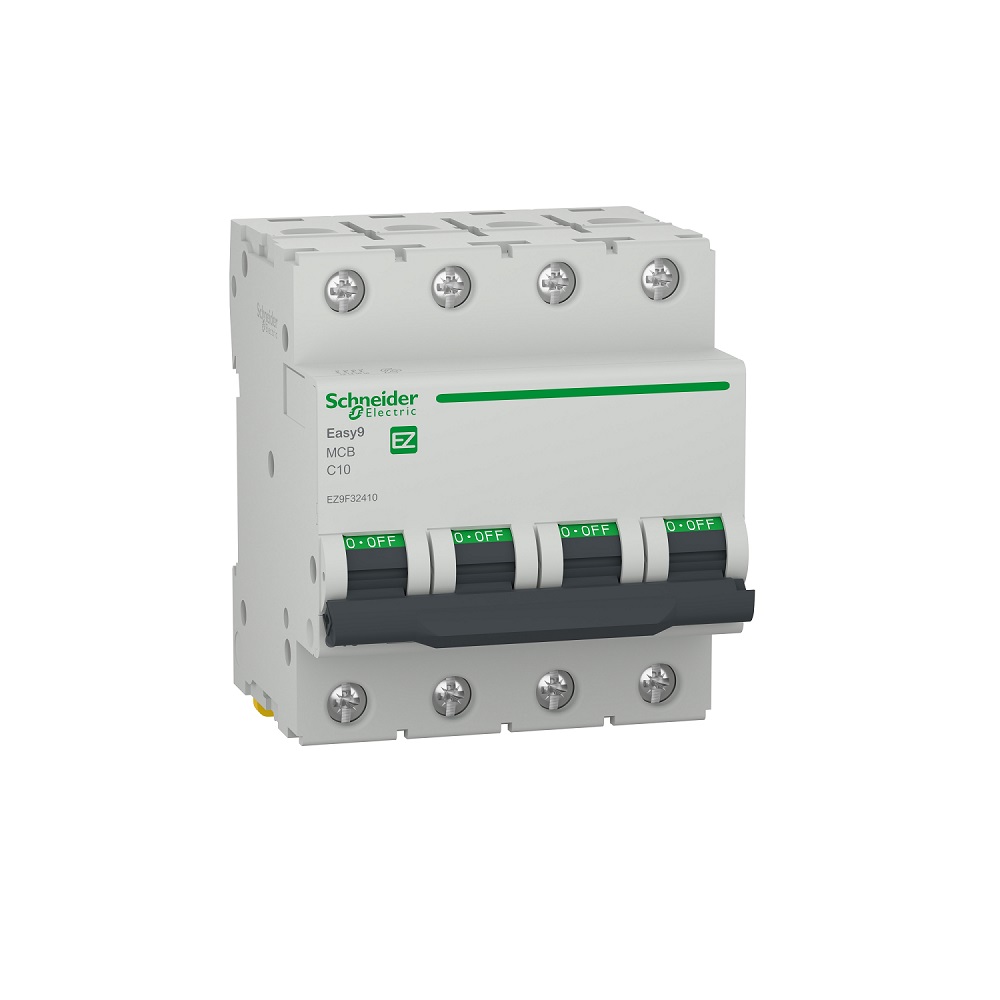

Siguranța automată SCHNEIDER Easy9 EZ9F32410 este un întreruptor automat miniatural 4P, de 10 A, cu curbă C și capacitate de rupere de 4,5 kA. Toți cei patru poli sunt protejați, iar declanșarea termo-magnetică asigură protecția circuitului la suprasarcină și scurtcircuit. Aparatul funcționează la 400 V AC, 50/60 Hz, se montează clipsabil pe șină DIN și ocupă 8 pași de 9 mm. Formatul de 4 poli și curentul nominal de 10 A trebuie corelate cu configurația și dimensionarea circuitului în care este utilizat.
Modelul EZ9F32410 este un MCB, nu un aparat diferențial. Protecția sa este destinată curenților de suprasarcină și scurtcircuit; nu include funcția de detectare a curenților reziduali caracteristică unui RCCB sau RCBO. Pentru alegere contează astfel nu doar valoarea de 10 A, ci și configurația 4P, curba C și capacitatea de rupere de 4,5 kA.
Siguranță automată SCHNEIDER Easy9 4P 10A
Întreruptorul automat SCHNEIDER Easy9 EZ9F32410 are patru poli, iar Schneider declară protecție pe toți cei patru poli. Configurația 4P trebuie diferențiată de variantele 3P, 3P+N sau 1P+N, chiar atunci când produsele aparțin aceleiași game și folosesc valori nominale apropiate.
Cei 10 A reprezintă curentul nominal al aparatului. Valoarea trebuie raportată la circuitul protejat și nu trebuie interpretată drept o recomandare universală pentru un anumit consumator. Conductoarele, sarcina, condițiile de instalare și celelalte protecții ale circuitului rămân elemente care trebuie stabilite în proiect.
Declanșare termo-magnetică pentru suprasarcină și scurtcircuit
Siguranța automată SCHNEIDER EZ9F32410 utilizează declanșare termo-magnetică. Această construcție corespunde funcției MCB-ului de protecție la suprasarcină și scurtcircuit.
Protecția termică răspunde condițiilor de suprasarcină în limitele caracteristicii aparatului, iar declanșarea magnetică intervine la nivelurile de supracurent prevăzute pentru protecția la scurtcircuit. Pentru curba C, Schneider declară limita de declanșare magnetică de 5–10 x In.
Aparatul nu trebuie prezentat ca oferind „protecție completă” instalației. Un MCB are un rol precis, iar protecția diferențială, la supratensiune sau alte funcții necesită dispozitive dedicate atunci când proiectul le impune.
Curba C și ce trebuie urmărit la selecție
EZ9F32410 are curbă C. Curba de declanșare este un parametru separat de curentul nominal de 10 A și de capacitatea de rupere de 4,5 kA.
Două întreruptoare automate de 10 A nu sunt automat echivalente dacă au curbe diferite. Comportamentul la supracurenți de scurtă durată diferă în funcție de caracteristica de declanșare declarată pentru aparat.
Curba necesară trebuie stabilită în raport cu caracteristicile circuitului și ale sarcinii. Din acest motiv, denumirea „siguranță automată 10 A” nu este suficientă pentru alegerea corectă; pentru această referință trebuie urmărită și curba C.
Capacitate de rupere 4,5 kA, nu 45 kA
Capacitatea nominală de rupere declarată pentru EZ9F32410 este 4500 A Icn, adică 4,5 kA. Valoarea se aplică la 230 V și 400 V AC, 50 Hz, conform SR EN 60898-1.
Secvența „45ka” din URL-ul produsului nu trebuie citită ca 45 kA. Valoarea tehnică a acestei variante Easy9 este 4,5 kA.
Capacitatea de rupere trebuie verificată față de nivelul curentului de scurtcircuit posibil în punctul de instalare. Nu este un parametru care poate fi evaluat doar prin comparația „mai mare versus mai mic”.
4P cu toți cei 4 poli protejați
Întreruptorul automat SCHNEIDER EZ9F32410 are 4 poli și 4 poli protejați. Acest lucru îl diferențiază de configurații în care numărul de poli și numărul polilor protejați nu coincid.
Configurația 4P nu trebuie confundată nici cu 3P+N. Cele două notații descriu aparate diferite și trebuie alese după schema circuitului.
Pentru această referință, Schneider declară fără ambiguitate patru poli protejați.
400 V AC și frecvență 50/60 Hz
Tensiunea nominală de funcționare a EZ9F32410 este de 400 V AC, iar frecvența declarată este 50/60 Hz. Aparatul are și o tensiune nominală de ținere la impuls Uimp de 4 kV.
Aceste caracteristici fac parte din profilul tehnic al aparatului, dar nu sunt suficiente singure pentru a stabili dacă produsul corespunde unei instalații. Configurația rețelei și parametrii circuitului trebuie verificați în ansamblu.
Montaj pe șină DIN și spațiu ocupat
Siguranța automată SCHNEIDER Easy9 EZ9F32410 se montează clipsabil pe șină DIN. Aparatul ocupă 8 pași de 9 mm, corespunzător unei lățimi de 72 mm.
Dimensiunile sunt de aproximativ 82 mm înălțime, 72 mm lățime și 74 mm adâncime. Lățimea este relevantă la planificarea spațiului disponibil în tabloul electric, mai ales când configurația include mai multe aparate modulare.
Dimensiunile nu trebuie însă utilizate ca singur criteriu pentru identificare. Un aparat cu un format exterior apropiat poate avea alt amperaj, altă curbă sau o funcție de protecție diferită.
Borne tip tunel
EZ9F32410 utilizează terminale tip tunel. Pentru variantele Easy9 din această zonă de curent nominal, documentația producătorului declară borne dimensionate pentru conectarea conductoarelor în limitele specificate în fișa tehnică a aparatului.
Capacitatea fizică a bornelor nu trebuie confundată cu secțiunea necesară pentru circuit. Secțiunea conductorului se stabilește prin dimensionarea instalației și nu prin alegerea celei mai mari dimensiuni pe care o acceptă terminalul.
Indicator pentru poziția contactului
Întreruptorul automat EZ9F32410 este prevăzut cu indicator de poziție a contactului. Această caracteristică permite identificarea poziției mecanice declarate a contactelor aparatului.
Indicatorul nu este un sistem de alarmă sau monitorizare și nu trebuie descris ca atare. Rolul său trebuie păstrat în limitele funcției specificate de producător.
Durabilitate mecanică și electrică
Schneider declară pentru gama Easy9 4500 A valori de durabilitate mecanică și electrică exprimate în cicluri. Aceste date oferă o bază tehnică mai relevantă decât expresii generale precum „durabilitate excepțională” sau „funcționare garantată pe termen lung”.
Numărul de cicluri din documentația de produs trebuie interpretat ca parametru de testare și nu ca o promisiune privind o anumită durată de exploatare în ani.
IP20 și IP40 în carcasa modulară
ETBM declară pentru EZ9F32410 IP20–IP40. Aceste valori trebuie prezentate fără extinderea semnificației lor la protecții care nu sunt declarate.
În special, IP40 nu reprezintă protecție la apă. Dacă tabloul sau instalația impune un anumit grad de protecție față de mediul exterior, trebuie evaluat ansamblul complet, nu doar MCB-ul montat în interior.
EZ9F32410 față de varianta 3P de 10 A
În aceeași familie există și EZ9F32310, un întreruptor automat de 10 A, curbă C și 4,5 kA, dar cu configurație 3P.
EZ9F32410 este varianta 4P, cu patru poli protejați. EZ9F32310 are trei poli protejați. Curentul nominal și curba identice nu fac cele două aparate interschimbabile.
Alegerea dintre ele depinde de configurația circuitului care trebuie protejat.
EZ9F32410 față de varianta 4P de 16 A
EZ9F32416 aparține aceleiași familii și are tot configurație 4P, curbă C și capacitate de rupere de 4,5 kA, dar curentul nominal este de 16 A.
Varianta de 16 A nu este o versiune „mai puternică” ce poate înlocui automat modelul de 10 A. Curentul nominal al protecției trebuie ales în raport cu circuitul și conductoarele.
MCB, nu RCCB sau RCBO
Siguranța automată SCHNEIDER Easy9 EZ9F32410 este un MCB. Protejează la suprasarcină și scurtcircuit, dar nu are declarată o sensibilitate diferențială în mA.
Un RCCB îndeplinește funcția de protecție diferențială, iar un RCBO combină protecția diferențială cu protecția la supracurent. Aceste aparate nu trebuie confundate cu EZ9F32410 doar pentru că sunt montate modular pe șină DIN.
Erori frecvente
Citirea valorii 4,5 kA ca 45 kA
EZ9F32410 are capacitate de rupere de 4500 A, adică 4,5 kA. Secvența din URL nu reprezintă o valoare de 45 kA.
Alegerea doar după valoarea de 10 A
Curentul nominal nu este suficient. Trebuie verificate și configurația 4P, curba C și capacitatea de rupere de 4,5 kA.
Confundarea 4P cu 3P+N
EZ9F32410 este 4P, cu patru poli protejați. O configurație 3P+N este diferită și trebuie verificată separat.
Confundarea MCB-ului cu o siguranță diferențială
EZ9F32410 protejează la suprasarcină și scurtcircuit. Nu include protecție diferențială integrată.
Întrebări frecvente
Ce tip de aparat este siguranța automată SCHNEIDER EZ9F32410?
Siguranța automată SCHNEIDER EZ9F32410 este un MCB Easy9 4P, de 10 A, cu curbă C și declanșare termo-magnetică.
Câți poli sunt protejați la EZ9F32410?
Siguranța automată SCHNEIDER EZ9F32410 are 4 poli, iar toți cei 4 poli sunt protejați.
Ce capacitate de rupere are EZ9F32410?
Siguranța automată SCHNEIDER EZ9F32410 are o capacitate de rupere Icn de 4500 A, adică 4,5 kA.
Care este diferența dintre EZ9F32410 și un RCBO?
Siguranța automată SCHNEIDER EZ9F32410 este un MCB pentru suprasarcină și scurtcircuit. Un RCBO include suplimentar funcție de protecție diferențială.
Ce spațiu ocupă EZ9F32410 în tablou?
Siguranța automată SCHNEIDER EZ9F32410 are lățimea de 72 mm și ocupă 8 pași de 9 mm pe șina DIN.
