Siguranța automată SCHNEIDER Easy9 EZ9F32420 este un întreruptor automat miniatural 4P, de 20 A, cu curbă C și capacitate de rupere de 4,5 kA. Toți cei patru poli sunt protejați, iar declanșarea termo-magnetică asigură funcțiile aparatului pentru protecția circuitului la suprasarcină și scurtcircuit. Schneider declară tensiune nominală de funcționare de 400 V AC, frecvență 50/60 Hz și conformitate cu SR EN 60898-1. Aparatul se montează pe șină DIN și ocupă 8 pași de 9 mm.
Pentru alegerea corectă trebuie verificate împreună configurația 4P, curentul nominal de 20 A, curba C și capacitatea de rupere de 4,5 kA. EZ9F32420 este un MCB, nu un aparat diferențial. Prin urmare, funcția sa verificată este protecția la suprasarcină și scurtcircuit; nu trebuie confundat cu un RCCB sau RCBO care include o funcție de protecție diferențială.

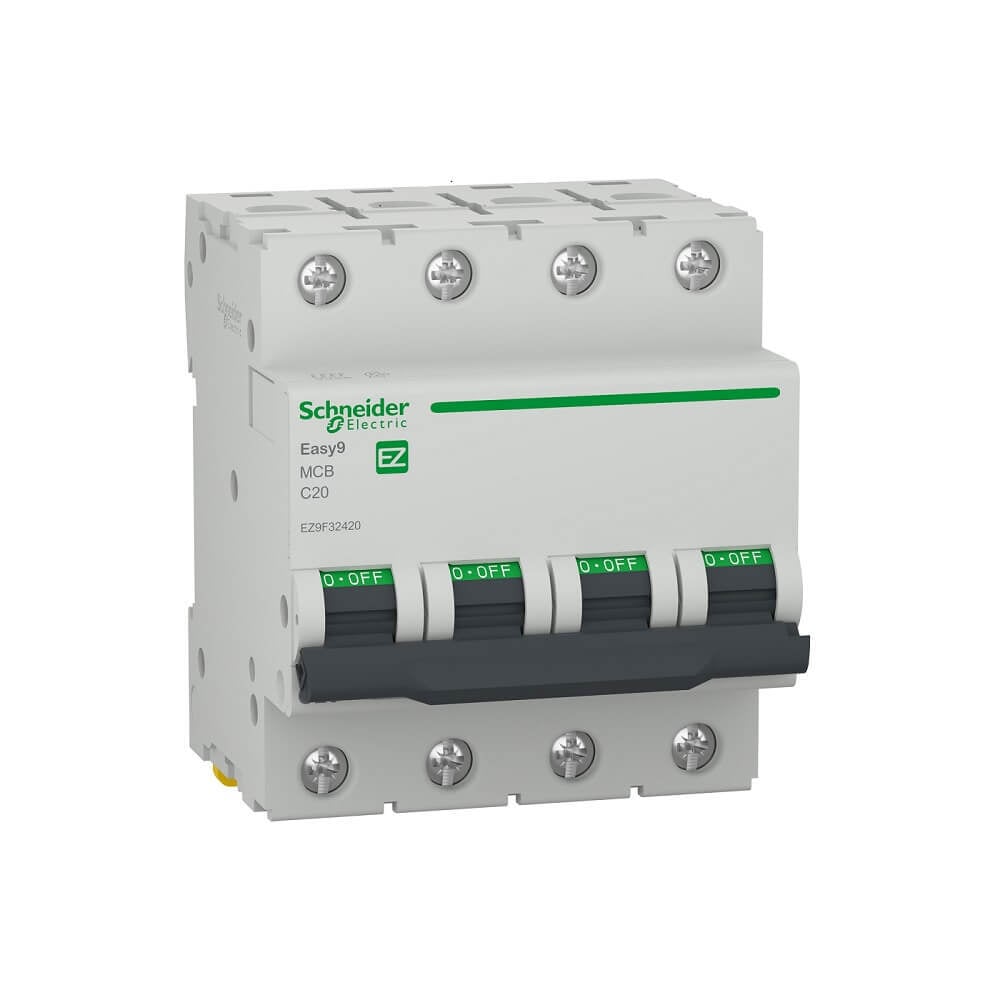

Siguranță automată SCHNEIDER Easy9 EZ9F32420
Schneider identifică EZ9F32420 ca întreruptor automat Easy9 4P, 4500 A, curbă C, 20 A. Este un miniature circuit-breaker din gama Easy9, destinat funcției de protecție.
Configurația este 4P, iar documentația producătorului precizează separat că numărul polilor protejați este tot 4. Această informație este importantă pentru identificarea exactă a aparatului și nu trebuie dedusă doar din numărul total de poli.
Referința EZ9F32420 diferențiază această variantă de modelele Easy9 cu alte valori de curent nominal, alte configurații de poli sau alte curbe de declanșare.
Protecție la suprasarcină și scurtcircuit
EZ9F32420 folosește o unitate de declanșare termo-magnetică. Schneider definește funcția gamei ca protecție la scurtcircuit și curenți de suprasarcină.
Componenta termică și cea magnetică răspund celor două tipuri de supracurent pentru care este proiectat MCB-ul. Caracteristicile exacte de declanșare sunt stabilite prin specificațiile aparatului și standardul aplicabil.
Produsul nu trebuie descris ca oferind „protecție completă” instalației. Un MCB îndeplinește funcțiile pentru care a fost proiectat, iar alte riscuri electrice pot necesita dispozitive de protecție cu funcții diferite.
Curent nominal de 20 A
Curentul nominal al EZ9F32420 este 20 A. Aceasta este una dintre caracteristicile principale care trebuie verificată înainte de alegere.
Valoarea de 20 A nu trebuie interpretată izolat și nici transformată într-o recomandare pentru o anumită categorie de consumatori. Protecția trebuie corelată cu conductoarele, caracteristicile circuitului, condițiile de instalare și cerințele proiectului.
În gama Easy9 există întreruptoare automate cu alte valori nominale, astfel încât codul complet al produsului rămâne important atunci când se compară variante apropiate.
Curba C și declanșarea magnetică 5–10 x In
EZ9F32420 are curbă de declanșare C. Fișa tehnică Schneider declară o limită de declanșare magnetică de 5–10 x In.
Curba este o caracteristică distinctă de amperaj și de capacitatea de rupere. Două întreruptoare automate de 20 A pot avea caracteristici diferite dacă utilizează curbe de declanșare diferite.
Din acest motiv, „20 A” nu este suficient pentru identificarea produsului. Pentru EZ9F32420 trebuie păstrată explicit și curba C.
Capacitate de rupere de 4,5 kA, nu 45 kA
Schneider declară o capacitate de rupere Icn de 4500 A la 230 V AC și la 400 V AC, 50 Hz, conform SR EN 60898-1. Aceasta înseamnă 4,5 kA.
Este o diferență importantă deoarece slugul URL conține secvența „45ka”. Aceasta nu trebuie interpretată ca o valoare tehnică de 45 kA. Titlul actual al PDP-ului și specificațiile ETBM afișează corect 4,5 kA.
Capacitatea de rupere trebuie verificată în raport cu nivelul curentului de scurtcircuit posibil în punctul de instalare. Nu trebuie aleasă sau evaluată doar prin comparația numerică dintre produse.
4P cu toți cei 4 poli protejați
Configurația EZ9F32420 este 4P, cu 4 poli protejați. Fișa Schneider declară explicit ambele informații.
Acest detaliu este relevant la compararea cu alte configurații de aparate modulare. Numărul de poli și numărul polilor protejați sunt specificații care trebuie verificate pentru referința exactă, nu presupuse după aspect.
Pentru acest model nu există ambiguitate: sunt patru poli, iar toți patru sunt declarați protejați.
400 V AC și 50/60 Hz
Tensiunea nominală de funcționare declarată este de 400 V AC la 50 Hz, iar frecvența rețelei este specificată 50/60 Hz. Tensiunea nominală de ținere la impuls Uimp este de 4 kV.
Aceste valori sunt caracteristici electrice ale aparatului. Ele nu trebuie utilizate singure pentru a afirma compatibilitatea cu o anumită instalație.
Selecția trebuie făcută pe baza ansamblului de parametri ai circuitului și a cerințelor de protecție.
Montaj pe șină DIN și 8 pași de 9 mm
Siguranța automată SCHNEIDER EZ9F32420 are montaj clipsabil pe șină DIN. Aparatul ocupă 8 pași de 9 mm pe rând.
Rezultă o lățime totală declarată de 72 mm, informație utilă atunci când este planificat spațiul disponibil în tabloul electric.
Montajul pe șină DIN descrie integrarea mecanică a aparatului. Instalarea și conectarea trebuie realizate conform documentației producătorului și cerințelor instalației.
Dimensiuni de 82 x 72 x 74 mm
Schneider declară pentru EZ9F32420 82 mm înălțime, 72 mm lățime și 74 mm adâncime.
Dimensiunile sunt utile pentru planificarea tabloului și pentru diferențierea fizică față de aparate cu un număr mai mic de poli.
Ele nu înlocuiesc însă verificarea caracteristicilor electrice. Două aparate cu dimensiuni apropiate pot avea amperaje, curbe și funcții de protecție diferite.
Borne tip tunel
Fișa exactă declară terminale tip tunel, poziționate sus sau jos. Pentru această referință, Schneider indică 1–25 mm² pentru conductor rigid și 1–16 mm² pentru conductor flexibil. Cuplul de strângere declarat este 2 N·m.
Aceste limite descriu capacitatea bornelor aparatului. Ele nu trebuie transformate într-o recomandare privind secțiunea conductorului pentru un anumit circuit.
Secțiunea efectiv necesară trebuie stabilită în cadrul dimensionării instalației.
Indicator pentru poziția contactului
EZ9F32420 are indicator de poziție a contactului. Fișa tehnică declară separat că aparatul nu are semnalizare locală suplimentară.
Indicatorul de poziție nu trebuie descris ca sistem de monitorizare, alarmă sau diagnostic. Rolul său trebuie păstrat în limitele funcției declarate de producător.
Durabilitate mecanică și electrică
Schneider declară pentru model 10.000 de cicluri de durabilitate mecanică și 4.000 de cicluri de durabilitate electrică.
Acestea sunt valori tehnice de testare și oferă informație mai concretă decât formulări precum „durabilitate excelentă” sau „fiabilitate maximă”.
Numărul de cicluri nu trebuie convertit într-o promisiune privind o anumită durată de funcționare exprimată în ani.
EZ9F32420 față de EZ9F32440
EZ9F32420 și EZ9F32440 fac parte din aceeași familie Easy9 și sunt întreruptoare automate 4P, curbă C, cu capacitate de rupere de 4,5 kA. Diferența evidentă și decisivă dintre cele două referințe este curentul nominal.
EZ9F32420 este varianta de 20 A, în timp ce EZ9F32440 este varianta de 40 A. Nu trebuie transferate automat toate valorile secundare între ele: de exemplu, fișa exactă a variantei de 20 A declară borne de până la 25 mm² pentru conductor rigid și 16 mm² pentru flexibil, cu un cuplu de 2 N·m.
Această diferență arată de ce fiecare MPN trebuie verificat separat, chiar în interiorul aceleiași familii.
MCB, nu siguranță diferențială
EZ9F32420 este un întreruptor automat miniatural MCB. Funcțiile sale declarate sunt protecția la suprasarcină și scurtcircuit.
Nu este un RCCB și nici un RCBO. Nu are declarată o sensibilitate diferențială în mA și nu trebuie descris ca aparat care include protecție diferențială.
Dacă proiectul necesită și o astfel de funcție, trebuie verificat separat un dispozitiv corespunzător cerințelor instalației.
Ce trebuie verificat înainte de alegere?
Pentru acest model, combinația care trebuie confirmată este 4P + 20 A + curbă C + 4,5 kA. Aceste patru elemente identifică principalele caracteristici comerciale ale variantei EZ9F32420.
În proiect trebuie verificate suplimentar nivelul curentului de scurtcircuit, caracteristicile conductoarelor și ale sarcinii, coordonarea protecțiilor și spațiul disponibil în tablou.
Descrierea produsului oferă datele aparatului, dar nu înlocuiește dimensionarea circuitului.
Cum identifici exact SCHNEIDER EZ9F32420?
Identificarea completă este siguranță automată + SCHNEIDER + Easy9 + 4P + 20 A + curbă C + 4,5 kA + EZ9F32420.
ETBM confirmă suplimentar SKU SD01118 și EAN 3606481493149. PDP-ul clasifică produsul în categoria siguranțelor automate de 20 A.
Codul EZ9F32420 este reperul cel mai sigur atunci când produsul este comparat cu alte întreruptoare automate Easy9.
Erori frecvente
Citirea valorii 4,5 kA ca 45 kA
Capacitatea de rupere este 4500 A, adică 4,5 kA. Secvența „45ka” din URL nu reprezintă valoarea de 45 kA.
Alegerea doar după valoarea de 20 A
Amperajul nu identifică singur produsul. Trebuie verificate și configurația 4P, curba C și capacitatea de rupere de 4,5 kA.
Confundarea cu un aparat diferențial
EZ9F32420 este MCB și protejează la suprasarcină și scurtcircuit. Nu are funcție diferențială integrată declarată.
Presupunerea că un amperaj mai mare înseamnă automat protecție mai bună
Curentul nominal trebuie ales în raport cu circuitul și conductoarele. O valoare mai mare nu reprezintă prin ea însăși o protecție mai bună.
Transferarea specificațiilor de la alte variante Easy9
Chiar modelele apropiate pot avea diferențe la borne și cuplul de strângere. Pentru EZ9F32420 trebuie utilizate valorile fișei tehnice proprii.
Întrebări frecvente
Ce protecție oferă SCHNEIDER EZ9F32420?
Este un MCB cu declanșare termo-magnetică, destinat protecției circuitului la suprasarcină și scurtcircuit.
Câți poli sunt protejați?
EZ9F32420 are configurație 4P, iar Schneider declară explicit 4 poli protejați.
Ce înseamnă curba C?
Este caracteristica de declanșare a întreruptorului automat. Pentru acest model, Schneider declară limita de declanșare magnetică de 5–10 x In.
Care este capacitatea de rupere a EZ9F32420?
Capacitatea de rupere Icn este 4500 A, adică 4,5 kA, la 230 V și 400 V AC, 50 Hz, conform SR EN 60898-1.
EZ9F32420 oferă protecție diferențială?
Nu. Este un întreruptor automat MCB pentru suprasarcină și scurtcircuit, nu un RCCB sau RCBO.
