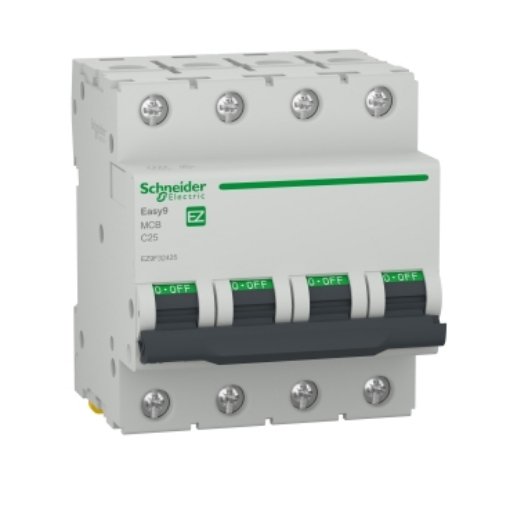

Siguranța automată 25A SCHNEIDER Easy9 EZ9F32425 este un întreruptor automat modular MCB 4P, cu patru poli protejați, curba C și unitate de declanșare termo-magnetică. Modelul asigură protecția la suprasarcină și scurtcircuit și are capacitate nominală de rupere Icn de 4500A, adică 4.5kA, atât la 230V AC, cât și la 400V AC, 50Hz, conform IEC 60898-1. Tensiunea nominală de funcționare este de 400V AC, iar montajul este clipsabil pe șină DIN.
Referința EZ9F32425 identifică exact varianta Easy9 de 25A, 4P, curba C și 4500A. Schneider confirmă patru poli protejați, ceea ce diferențiază produsul de variantele cu alte configurații. Pentru identificarea fără ambiguități pot fi folosite MPN EZ9F32425 și EAN 3606481493156.
Siguranță automată 25A cu configurație 4P
Siguranța automată 25A SCHNEIDER Easy9 EZ9F32425 are configurație 4P, cu toți cei patru poli protejați. Numărul polilor este o caracteristică distinctă de curentul nominal și trebuie verificat atunci când produsul este comparat cu alte întreruptoare Easy9 de 25A.
În aceeași zonă de produs există variante cu alte configurații, inclusiv aparate 1P+N. Faptul că două întreruptoare au același curent nominal de 25A și aparțin gamei Easy9 nu înseamnă că sunt echivalente. Pentru EZ9F32425 trebuie păstrată combinația 25A, 4P, curba C și 4.5kA.
Pentru compararea variantelor cu același amperaj poate fi consultată selecția de siguranțe automate 25A. Configurația polilor, curba și capacitatea de rupere trebuie însă verificate pentru fiecare referință în parte.
Protecție la suprasarcină și scurtcircuit
Easy9 EZ9F32425 combină protecția la scurtcircuit cu protecția la curenți de suprasarcină. Schneider identifică produsul drept întreruptor automat miniatural și declară o tehnologie de declanșare termo-magnetică.
Funcția termică și funcția magnetică fac parte din protecția la supracurent a aparatului. Pentru această referință, caracteristica de declanșare este curba C, iar limita de declanșare magnetică declarată de producător este de 5-10 x In.
EZ9F32425 este un MCB și nu trebuie confundat cu o siguranță diferențială sau cu un RCBO. Configurația 4P și curentul nominal de 25A nu indică existența unei protecții diferențiale. Dacă această funcție este necesară, ea trebuie confirmată explicit pentru aparatul ales.
Ce înseamnă curba C la EZ9F32425?
Siguranța automată SCHNEIDER Easy9 EZ9F32425 are caracteristică de declanșare C. Curba C este un parametru separat de curentul nominal de 25A și de capacitatea de rupere de 4.5kA.
Schneider declară pentru această curbă o limită de declanșare magnetică de 5-10 ori curentul nominal. Această caracteristică face parte din comportamentul protecției termo-magnetice și trebuie verificată atunci când produsul este comparat cu un întreruptor automat cu altă curbă.
De aceea, două siguranțe automate de 25A nu trebuie considerate automat interschimbabile. Amperajul poate fi identic, în timp ce numărul de poli, curba sau capacitatea de rupere pot fi diferite.
Capacitate nominală de rupere Icn de 4.5kA
Siguranța automată 25A SCHNEIDER Easy9 EZ9F32425 are capacitate nominală de rupere Icn de 4500A, adică 4.5kA. Schneider declară această valoare la 400V AC, 50Hz, conform IEC 60898-1 și, separat, la 230V AC, 50Hz, conform aceluiași standard.
Curentul nominal de 25A și capacitatea de rupere de 4.5kA nu reprezintă același parametru. Cei 25A identifică valoarea nominală a întreruptorului, în timp ce 4.5kA descrie capacitatea nominală de rupere în condițiile declarate de producător.
Menționarea tensiunii este importantă atunci când este citită capacitatea de rupere. În cazul EZ9F32425, documentația Schneider confirmă explicit 4500A Icn atât la 230V AC, cât și la 400V AC, 50Hz, conform IEC 60898-1.
Tensiune nominală de funcționare 400V AC
Easy9 EZ9F32425 are tensiunea nominală de funcționare Ue de 400V AC, 50Hz. Frecvența rețelei declarată de producător este 50/60Hz, iar tensiunea nominală de ținere la impuls Uimp este de 4kV.
Ue și Uimp sunt caracteristici diferite. Tensiunea nominală de funcționare descrie regimul nominal al aparatului, în timp ce tensiunea nominală de ținere la impuls reprezintă un alt parametru tehnic. Valorile nu trebuie folosite una în locul celeilalte.
Schneider declară și adecvarea pentru izolație conform IEC 60898-1. Această caracteristică este specificată de producător pentru model și completează funcțiile de protecție la suprasarcină și scurtcircuit.
Dimensiuni și spațiul ocupat în tabloul electric
Siguranța automată SCHNEIDER Easy9 EZ9F32425 are 82mm înălțime, 72mm lățime și 74mm adâncime. Producătorul indică opt pași de 9mm pe rând, ceea ce corespunde unei lățimi de 72mm și echivalentului a patru module standard de 18mm.
În acest caz, configurația 4P și lățimea de patru module coincid numeric, dar reprezintă în continuare caracteristici diferite: 4P descrie configurația electrică, iar 72mm descrie gabaritul aparatului.
Montajul este clipsabil, pe șină DIN. ETBM indică pentru produs gradul de protecție IP20-IP40 și intervalul de temperatură de operare de la -25°C la +60°C. Aceste informații ajută la identificarea condițiilor declarate pentru varianta exactă EZ9F32425.
Conexiuni și caracteristici constructive
EZ9F32425 utilizează borne tip tunel în partea superioară și inferioară. Schneider declară capacitate de conectare de 1-25mm² pentru conductoare rigide și 1-16mm² pentru conductoare flexibile.
Cuplul de strângere declarat este de 2N.m pentru bornele superioare sau inferioare. Aceste valori sunt caracteristici ale aparatului și nu trebuie transformate în recomandări generale pentru alte întreruptoare Easy9, deoarece alte referințe pot avea date diferite.
Modelul dispune și de indicator al poziției contactului. Această caracteristică permite identificarea locală a poziției contactelor și este separată de funcția de protecție termo-magnetică.
Durabilitate mecanică și electrică
Schneider declară pentru Easy9 EZ9F32425 o durabilitate mecanică de 10000 de cicluri și o durabilitate electrică de 4000 de cicluri. Cele două valori nu sunt identice deoarece descriu tipuri diferite de solicitare a aparatului.
Durabilitatea mecanică se referă la ciclurile mecanismului, iar cea electrică la ciclurile declarate în condiții electrice. Aceste caracteristici permit o comparație mai exactă între referințe decât formulări generale precum „durabil” sau „rezistent”.
Produsul face parte din gama Easy9, iar pentru alte aparate și accesorii ale aceluiași producător poate fi consultată pagina SCHNEIDER. Specificațiile trebuie însă verificate individual pentru fiecare referință.
EZ9F32425 versus o siguranță diferențială 4P de 25A
EZ9F32425 este un întreruptor automat MCB și nu trebuie confundat cu un RCCB sau RCBO de 25A. Modelul Easy9 prezentat aici oferă protecție la suprasarcină și scurtcircuit prin unitatea de declanșare termo-magnetică.
În gama Easy9 există și aparate diferențiale 4P de 25A. Asemănarea dintre brand, gamă, amperaj și configurația 4P nu indică aceeași funcție. Un aparat diferențial trebuie identificat prin funcția și caracteristicile diferențiale declarate explicit.
Această distincție este importantă mai ales când produsele sunt selectate dintr-o listă bazată pe amperaj. Pentru EZ9F32425, caracteristicile confirmate sunt MCB, 4P cu patru poli protejați, 25A, curba C și Icn 4.5kA.
Când este relevant modelul EZ9F32425?
EZ9F32425 este varianta de urmărit atunci când specificația cere un întreruptor automat SCHNEIDER Easy9 4P de 25A, curba C și capacitate nominală de rupere de 4.5kA. Dacă numărul de poli, curba, amperajul sau capacitatea de rupere diferă, trebuie verificată referința corespunzătoare.
Formatul de 72mm este relevant și pentru verificarea spațiului disponibil în tabloul electric. Aparatul se montează prin clipsare pe șină DIN și are patru poli protejați.
Codul EZ9F32425 și EAN 3606481493156 sunt cele mai precise repere pentru diferențierea produsului de alte variante Easy9. Acest lucru este util mai ales deoarece familia include numeroase întreruptoare cu aspect și denumiri apropiate.
Erori frecvente la alegerea modelului EZ9F32425
Alegerea întreruptorului numai după valoarea de 25A
Curentul nominal nu identifică singur produsul. EZ9F32425 este un întreruptor automat 4P, cu patru poli protejați, curba C și capacitate de rupere Icn de 4.5kA.
Confundarea valorilor 25A și 4.5kA
25A reprezintă curentul nominal, iar 4.5kA reprezintă capacitatea nominală de rupere. Sunt parametri diferiți și trebuie verificați separat.
Presupunerea că orice aparat Easy9 4P de 25A are aceleași funcții
În gama Easy9 există tipuri diferite de aparate. EZ9F32425 este MCB pentru protecție la suprasarcină și scurtcircuit și nu include implicit protecție diferențială.
Compararea capacității de rupere fără tensiunea asociată
Pentru EZ9F32425, Schneider declară Icn de 4.5kA la 230V AC și la 400V AC, 50Hz, conform IEC 60898-1. Capacitatea de rupere trebuie citită în contextul condițiilor declarate.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9F32425?
EZ9F32425 este un întreruptor automat modular MCB 4P de 25A. Are patru poli protejați, curba C și declanșare termo-magnetică pentru protecția la suprasarcină și scurtcircuit.
Ce capacitate de rupere are EZ9F32425?
Capacitatea nominală de rupere Icn este de 4500A, adică 4.5kA, la 230V și 400V AC, 50Hz, conform IEC 60898-1.
Cât spațiu ocupă EZ9F32425?
Modelul are lățimea de 72mm, echivalentă cu patru module standard de 18mm. Înălțimea este de 82mm, adâncimea de 74mm, iar montajul este clipsabil pe șină DIN.
EZ9F32425 are protecție diferențială?
Nu. EZ9F32425 este un MCB cu protecție la suprasarcină și scurtcircuit. Protecția diferențială trebuie să fie specificată explicit pentru un aparat care include această funcție.
Ce diferențiază EZ9F32425 de alte siguranțe automate Easy9 de 25A?
Combinația exactă este 25A, 4P cu patru poli protejați, curba C și Icn 4.5kA. MPN EZ9F32425 permite confirmarea fără ambiguități a variantei.
