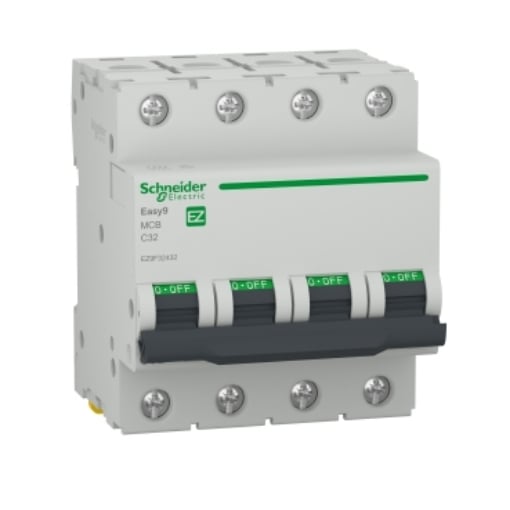

Siguranța automată 32A SCHNEIDER Easy9 EZ9F32432 este un întreruptor automat modular 4P, cu patru poli protejați, curba de declanșare C și tehnologie de declanșare termo-magnetică. Modelul asigură protecția circuitului la suprasarcină și scurtcircuit, are tensiune nominală de funcționare de 400V AC și capacitate nominală de rupere Icn de 4.5kA la 230V și 400V AC, 50Hz, conform IEC 60898-1. Montajul este clipsabil pe șină DIN.
Referința EZ9F32432 identifică exact varianta Easy9 de 32A, 4P, curba C și 4500A. Pentru o alegere corectă, aceste caracteristici trebuie urmărite împreună. Un alt întreruptor automat de 32A nu este automat echivalent dacă are alt număr de poli, altă curbă de declanșare sau altă capacitate de rupere.
Siguranță automată 32A cu patru poli protejați
Siguranța automată 32A SCHNEIDER Easy9 EZ9F32432 are configurație 4P, iar toți cei patru poli sunt protejați. Această caracteristică diferențiază produsul de variantele Easy9 1P, 1P+N, 2P sau 3P și trebuie verificată separat de curentul nominal.
Configurația 4P descrie numărul de poli ai aparatului, nu dimensiunea acestuia exprimată în module. Pentru EZ9F32432, producătorul declară o lățime de 72mm și 8 pași de 9mm pe rând. Raportată la modulul standard de 18mm, lățimea corespunde la 4 module.
Dacă selecția pornește de la amperaj, categoria de siguranțe automate 32A permite compararea variantelor disponibile. Numărul de poli și celelalte caracteristici trebuie însă verificate pentru fiecare produs, deoarece valoarea de 32A nu stabilește singură echivalența.
Protecție la suprasarcină și scurtcircuit
Siguranța automată SCHNEIDER Easy9 EZ9F32432 utilizează tehnologie de declanșare termo-magnetică. Aparatul combină protecția la curenți de suprasarcină cu protecția la scurtcircuit, acestea fiind funcțiile de protecție declarate pentru acest model.
Componenta termică și cea magnetică fac parte din aceeași unitate de declanșare, dar răspund unor condiții diferite de supracurent. Pentru această variantă, Schneider declară caracteristica de declanșare C și o limită de declanșare magnetică de 5-10 x In.
Modelul este un întreruptor automat modular și nu trebuie confundat cu o siguranță diferențială. Protecția diferențială reprezintă o funcție distinctă și nu rezultă din configurația 4P, din curentul nominal de 32A sau din apartenența la gama Easy9.
Ce înseamnă curba C la EZ9F32432?
Curba C este caracteristica de declanșare a siguranței automate Easy9 EZ9F32432. Schneider declară pentru această variantă o limită de declanșare magnetică de 5-10 x In. Curba trebuie analizată separat de curentul nominal de 32A.
Această diferențiere este importantă la compararea mai multor siguranțe automate. Două aparate pot avea același amperaj, dar caracteristici de declanșare diferite. Într-o asemenea situație, faptul că ambele sunt de 32A nu le face automat interschimbabile.
Referința EZ9F32432 elimină această ambiguitate, deoarece identifică precis combinația SCHNEIDER Easy9, 4P, 32A, 4500A și curba C.
Capacitate de rupere Icn de 4.5kA
Siguranța automată 32A SCHNEIDER Easy9 EZ9F32432 are capacitate nominală de rupere Icn de 4500A, adică 4.5kA. Producătorul declară această valoare atât la 230V AC, cât și la 400V AC, 50Hz, conform IEC 60898-1.
Capacitatea de rupere de 4.5kA nu trebuie confundată cu amperajul nominal de 32A. Cei 32A reprezintă curentul nominal al aparatului, în timp ce 4.5kA reprezintă capacitatea nominală de rupere declarată în condițiile specificate de producător.
Tensiunea nominală de funcționare Ue este de 400V AC la 50Hz, iar frecvența rețelei este declarată la 50/60Hz. Tensiunea nominală de ținere la impuls Uimp este de 4kV. Și această valoare are o semnificație diferită de capacitatea de rupere de 4.5kA, chiar dacă ambele sunt exprimate cu prefixul „k”.
Conformitate IEC 60898-1 și funcție de izolare
Întreruptorul automat Easy9 EZ9F32432 este declarat conform IEC 60898-1. Schneider precizează și adecvarea aparatului pentru izolare conform acestui standard. Această informație face parte din caracteristicile oficiale ale modelului și completează funcțiile de protecție la suprasarcină și scurtcircuit.
Conformitatea cu standardul nu înlocuiește verificarea parametrilor concreți ai aparatului. Pentru identificarea variantei rămân relevante configurația 4P, cei patru poli protejați, curentul nominal de 32A, curba C și capacitatea de rupere de 4.5kA.
Gama Easy9 4500A este poziționată de Schneider pentru protecția instalațiilor electrice din clădiri rezidențiale. EZ9F32432 este varianta cu patru poli și 32A din această familie, iar codul de produs permite diferențierea sa de celelalte calibre și configurații Easy9.
Dimensiuni și spațiu ocupat în tabloul electric
Siguranța automată 4P SCHNEIDER Easy9 EZ9F32432 are lățimea de 72mm, înălțimea de 82mm și adâncimea de 74mm. Producătorul declară 8 pași de 9mm pe rând, ceea ce corespunde unei lățimi de 72mm și echivalentului a 4 module standard de 18mm.
În cazul acestui model, configurația 4P și lățimea de 4 module se suprapun numeric, dar descriu două lucruri diferite. 4P definește configurația electrică și numărul polilor, iar 72mm definește spațiul fizic ocupat de aparat.
Montajul este clipsabil, iar suportul prevăzut este șina DIN. Aceste caracteristici permit identificarea modului de integrare mecanică a produsului într-un tablou modular compatibil, fără a modifica necesitatea verificării parametrilor electrici ai circuitului.
Terminale și caracteristici constructive
Siguranța automată SCHNEIDER Easy9 EZ9F32432 utilizează terminale tip tunel, poziționate sus sau jos. Documentația producătorului indică secțiuni de 1-25mm² pentru conductoare rigide și 1-16mm² pentru conductoare flexibile. Cuplul de strângere declarat este de 2N.m.
Aparatul include indicator pentru poziția contactului. Durabilitatea mecanică declarată este de 10000 de cicluri, iar durabilitatea electrică este de 4000 de cicluri. Aceste valori descriu caracteristicile constructive ale produsului și nu trebuie confundate cu parametrii de protecție ai circuitului.
Pentru alte produse din portofoliul producătorului poate fi consultată gama SCHNEIDER. Apartenența la același brand sau la aceeași familie Easy9 nu confirmă însă că două referințe au aceleași caracteristici electrice.
Când este relevantă varianta EZ9F32432?
EZ9F32432 este varianta de urmărit atunci când specificația cerută este un întreruptor automat SCHNEIDER Easy9 de 32A, 4P, curba C și 4.5kA. Codul produsului este util mai ales atunci când sunt comparate mai multe aparate Easy9 apropiate ca aspect, dar cu amperaje sau configurații diferite.
Modelul are patru poli și toți patru sunt protejați. Această informație trebuie păstrată la comparație, deoarece simpla mențiune „32A” nu arată configurația aparatului. Similar, mențiunea „4P” nu precizează singură curba de declanșare sau capacitatea de rupere.
EAN 3606481493163 și MPN EZ9F32432 oferă identificatori suplimentari pentru verificarea variantei exacte atunci când produsul este comparat cu alte referințe din catalog.
Erori frecvente la alegerea unei siguranțe automate 32A
Alegerea produsului doar după curentul nominal
Două siguranțe automate de 32A nu sunt automat echivalente. EZ9F32432 are configurație 4P, patru poli protejați, curba C și capacitate nominală de rupere de 4.5kA.
Confundarea valorilor 32A și 4.5kA
32A este curentul nominal al aparatului. 4.5kA reprezintă capacitatea nominală de rupere Icn declarată la 230V și 400V AC, 50Hz, conform IEC 60898-1. Sunt parametri diferiți.
Presupunerea că orice aparat 4P de 32A este echivalent
Numărul de poli și amperajul nu sunt suficiente pentru identificare. Trebuie verificate și curba de declanșare, capacitatea de rupere și referința produsului. Pentru această variantă, codul exact este EZ9F32432.
Confundarea întreruptorului automat cu o siguranță diferențială
EZ9F32432 este un întreruptor automat pentru protecția la suprasarcină și scurtcircuit. Configurația 4P nu indică existența unei funcții diferențiale, aceasta fiind o caracteristică separată a altor tipuri de aparate.
Întrebări frecvente
Câți poli are siguranța automată SCHNEIDER Easy9 EZ9F32432?
EZ9F32432 are configurație 4P, cu patru poli protejați. Curentul nominal al acestei variante este de 32A.
Ce capacitate de rupere are EZ9F32432?
Capacitatea nominală de rupere Icn este de 4.5kA. Schneider declară valoarea de 4500A la 230V și 400V AC, 50Hz, conform IEC 60898-1.
Ce înseamnă curba C la EZ9F32432?
Curba C reprezintă caracteristica de declanșare a întreruptorului automat. Pentru acest model, limita de declanșare magnetică declarată este de 5-10 x In.
Cât spațiu ocupă EZ9F32432 în tabloul electric?
Siguranța automată are lățimea de 72mm, corespunzătoare la 8 pași de 9mm și echivalentul a 4 module de 18mm. Înălțimea este de 82mm, iar adâncimea de 74mm.
EZ9F32432 oferă protecție diferențială?
Nu, EZ9F32432 este un întreruptor automat pentru protecție la suprasarcină și scurtcircuit. Protecția diferențială este o funcție distinctă și trebuie verificată explicit atunci când este necesară.
