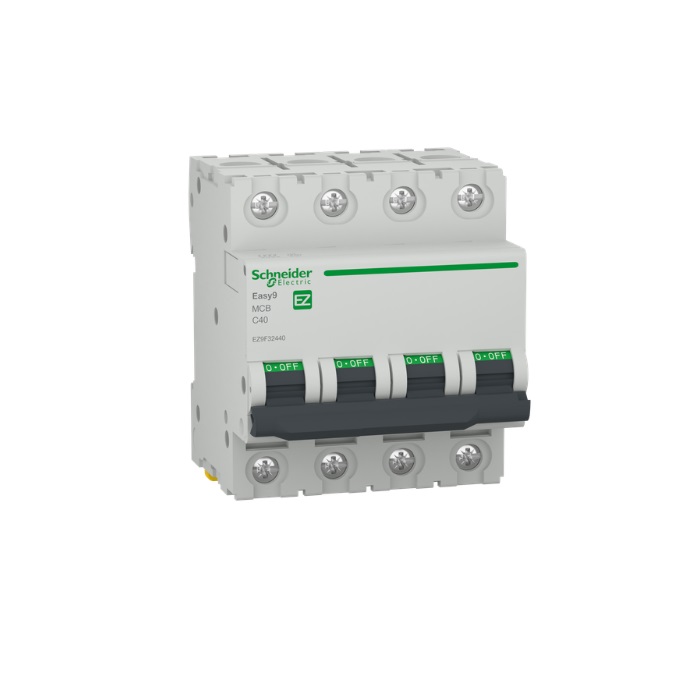

Siguranța automată SCHNEIDER Easy9 EZ9F32440 este un întreruptor automat miniatural 4P, de 40 A, cu curbă de declanșare C și capacitate de rupere de 4,5 kA. Toți cei patru poli sunt protejați, iar unitatea de declanșare este termo-magnetică, pentru protecția circuitului la suprasarcină și scurtcircuit. Schneider declară o tensiune nominală de funcționare de 400 V AC, frecvență 50/60 Hz și conformitate cu SR EN 60898-1. Modelul se montează pe șină DIN și ocupă 8 pași de 9 mm.
Pentru alegerea corectă trebuie verificate împreună cei 4 poli, curentul nominal de 40 A, curba C și capacitatea de rupere de 4,5 kA. EZ9F32440 nu este un aparat diferențial și nu trebuie confundat cu un RCCB sau RCBO doar pentru că are un format modular asemănător. Funcția confirmată de Schneider pentru acest model este protecția la suprasarcină și scurtcircuit.
Siguranță automată SCHNEIDER Easy9 4P 40A
Schneider identifică EZ9F32440 drept întreruptor automat Easy9 4P, 4500 A, curbă C, 40 A. Produsul are 4 poli și, important, documentația specifică faptul că numărul polilor protejați este tot 4.
Această configurație trebuie diferențiată de aparatele 3P, 3P+N sau 4P cu alte funcții. Numărul total de poli nu trebuie presupus doar din lățimea aparatului sau din destinația generică a tabloului.
Codul EZ9F32440 rămâne reperul cel mai sigur pentru identificarea variantei exacte din gama Easy9.
Protecție la suprasarcină și scurtcircuit
Unitatea de declanșare este termo-magnetică. În funcționare, partea termică este asociată protecției la suprasarcină, iar partea magnetică răspunde condițiilor de scurtcircuit conform caracteristicilor aparatului.
Schneider descrie produsul ca aparat pentru protecție la scurtcircuit și curenți de suprasarcină. Acesta este rolul pe care îl putem atribui factual modelului EZ9F32440.
Nu trebuie însă prezentat ca protecție diferențială. Pentru detectarea curenților reziduali sunt necesare aparate dedicate, iar acestea fac parte din alte familii și au alte referințe.
Curent nominal de 40 A
EZ9F32440 are un curent nominal In de 40 A. Această valoare trebuie corelată cu proiectul și caracteristicile circuitului protejat.
O siguranță automată nu se alege doar după amperaj. Secțiunea conductoarelor, condițiile de instalare, sarcina, curentul de scurtcircuit disponibil și celelalte cerințe ale instalației trebuie analizate împreună.
Din acest motiv, 40 A nu trebuie prezentat ca o valoare „mai sigură” decât un amperaj inferior și nici ca recomandare generică pentru un anumit tip de consumator.
Curba C și limita de declanșare magnetică
Modelul EZ9F32440 are curbă de declanșare C. Fișa tehnică Schneider indică limita de declanșare magnetică în intervalul 5–10 x In.
Curba C este o caracteristică importantă la selecție și nu trebuie tratată drept echivalentă cu o curbă B sau D. Două siguranțe de 40 A și 4,5 kA pot avea comportamente diferite dacă folosesc alte curbe de declanșare.
Curba necesară trebuie stabilită în funcție de caracteristicile circuitului și ale sarcinii, nu aleasă doar după popularitatea unei anumite variante.
Capacitate de rupere de 4,5 kA
Schneider declară pentru EZ9F32440 o capacitate de rupere Icn de 4500 A la 230 V AC și la 400 V AC, 50 Hz, conform SR EN 60898-1. În formulare comercială, această valoare este 4,5 kA.
Este importantă scrierea corectă a valorii. Slugul URL conține secvența „45ka”, dar produsul nu are capacitate de rupere de 45 kA. Specificația corectă este 4,5 kA.
Capacitatea de rupere trebuie raportată la nivelul curentului de scurtcircuit posibil în punctul de instalare. O valoare mai mare sau mai mică nu trebuie interpretată separat de condițiile instalației.
400 V AC și 50/60 Hz
Tensiunea nominală de funcționare declarată este 400 V AC, iar frecvența rețelei este 50/60 Hz.
Fișa tehnică indică și o tensiune nominală de ținere la impuls Uimp de 4 kV. Aceste valori completează identificarea electrică a aparatului, dar nu trebuie utilizate pentru a deduce compatibilitatea cu o instalație fără verificarea celorlalți parametri.
Toți cei 4 poli sunt protejați
Fișa Schneider precizează atât configurația 4P, cât și numărul polilor protejați: 4.
Această informație este utilă pentru că „4 poli” și „4 poli protejați” nu trebuie presupuse automat ca fiind același lucru pentru orice aparat modular existent pe piață.
Pentru EZ9F32440, documentația confirmă fără ambiguitate că toți cei patru poli sunt protejați.
Montaj pe șină DIN
Siguranța automată SCHNEIDER EZ9F32440 este destinată montajului pe șină DIN, prin sistem clipsabil.
Aparatul ocupă 8 pași de 9 mm pe rând. Cum lățimea totală este de 72 mm, această informație este relevantă pentru planificarea spațiului în tablou.
Montajul mecanic și conectarea trebuie realizate conform documentației Schneider și cerințelor instalației electrice.
Dimensiuni de 82 x 72 x 74 mm
Fișa tehnică declară 82 mm înălțime, 72 mm lățime și 74 mm adâncime. Greutatea comercială afișată de ETBM este de aproximativ 0,30 kg.
Lățimea de 72 mm este relevantă pentru integrarea în tabloul electric, dar dimensiunile nu trebuie folosite singure pentru identificarea aparatului.
Curentul nominal, curba, numărul de poli și capacitatea de rupere trebuie verificate în continuare.
Borne tip tunel
Schneider declară pentru EZ9F32440 terminale tip tunel în partea superioară sau inferioară. Sunt acceptate conductoare rigide de 1–35 mm² și conductoare flexibile de 1–25 mm², conform fișei tehnice.
Cuplul de strângere declarat este de 3,5 N·m, sus sau jos. Aceste valori sunt specificații ale aparatului și nu trebuie transformate într-o procedură proprie de instalare.
Secțiunea efectivă a conductoarelor trebuie stabilită prin proiectarea circuitului și nu doar din capacitatea maximă a bornelor.
Durabilitate mecanică și electrică
Fișa Schneider declară 10.000 de cicluri de durabilitate mecanică și 4.000 de cicluri de durabilitate electrică.
Aceste valori sunt parametri de testare ai produsului și sunt mai utile decât formulări comerciale vagi despre „durabilitate excepțională”. Ele nu trebuie convertite într-o garanție privind un anumit număr de ani de funcționare.
Indicator de poziție a contactului
EZ9F32440 are indicator de poziție a contactului, conform documentației producătorului.
Schneider declară separat că produsul nu are semnalizare locală suplimentară. Cele două informații nu trebuie confundate.
Indicatorul ajută la identificarea stării mecanice a contactului, dar nu trebuie prezentat ca sistem de alarmă sau diagnostic.
Siguranță automată sau protecție diferențială?
EZ9F32440 este un MCB pentru protecție la suprasarcină și scurtcircuit. Nu este RCCB și nu este RCBO.
Un aparat diferențial include funcții asociate curentului rezidual și este identificat prin alte caracteristici, precum sensibilitatea diferențială exprimată în mA. EZ9F32440 nu are o asemenea funcție declarată.
Această diferență este importantă deoarece aparatele modulare pot avea aspect exterior apropiat, dar roluri de protecție diferite.
Ce trebuie verificat înainte de alegere?
Pentru EZ9F32440 trebuie confirmate cel puțin 40 A, curba C, 4P și 4,5 kA. Acestea sunt caracteristicile comerciale principale care diferențiază modelul.
În plus, trebuie verificate tensiunea de funcționare, nivelul curentului de scurtcircuit în punctul de instalare, configurația circuitului și spațiul disponibil în tabloul electric.
Dacă acești parametri nu sunt deja stabiliți în proiect, alegerea aparatului nu trebuie făcută prin simpla asociere a siguranței cu o anumită categorie de consumatori.
Cum identifici exact SCHNEIDER EZ9F32440?
Identificarea completă este siguranță automată + SCHNEIDER + Easy9 + 4P + 40 A + curba C + 4,5 kA + EZ9F32440.
ETBM confirmă suplimentar SKU SD01089 și EAN 3606481493170.
Aceste elemente permit diferențierea de siguranțele Easy9 cu 1P, 2P sau 3P, cu alte amperaje sau cu alte curbe de declanșare.
Erori frecvente
Citirea valorii 4,5 kA ca 45 kA
Capacitatea de rupere declarată de Schneider este 4500 A, adică 4,5 kA. Secvența „45ka” din slug nu trebuie interpretată drept 45 kA.
Alegerea doar după valoarea de 40 A
Curentul nominal este doar unul dintre criterii. Trebuie verificate și curba C, configurația 4P și capacitatea de rupere de 4,5 kA.
Confundarea cu o siguranță diferențială
EZ9F32440 oferă protecție la suprasarcină și scurtcircuit. Nu are funcție diferențială declarată.
Presupunerea că un amperaj mai mare oferă automat o protecție mai bună
Valoarea curentului nominal trebuie corelată cu circuitul și conductoarele. Alegerea unui amperaj mai mare fără dimensionarea instalației poate schimba nivelul de protecție dorit.
Neglijarea capacității de rupere
4,5 kA trebuie verificat în raport cu nivelul de scurtcircuit posibil în punctul de instalare, nu tratat ca o simplă caracteristică secundară.
Întrebări frecvente
Ce protecție oferă SCHNEIDER EZ9F32440?
Este un întreruptor automat termo-magnetic pentru protecția circuitului la suprasarcină și scurtcircuit.
Câți poli are EZ9F32440?
Modelul are 4 poli, iar Schneider confirmă că toți cei 4 poli sunt protejați.
Ce înseamnă curba C?
Curba C descrie caracteristica de declanșare a aparatului. Pentru EZ9F32440, limita de declanșare magnetică declarată este 5–10 x In.
Care este capacitatea de rupere?
Schneider declară 4500 A Icn la 230 V și 400 V AC, adică 4,5 kA, conform SR EN 60898-1.
EZ9F32440 oferă protecție diferențială?
Nu. Este un MCB pentru suprasarcină și scurtcircuit. Pentru protecție diferențială trebuie verificat un aparat dedicat acestei funcții.
