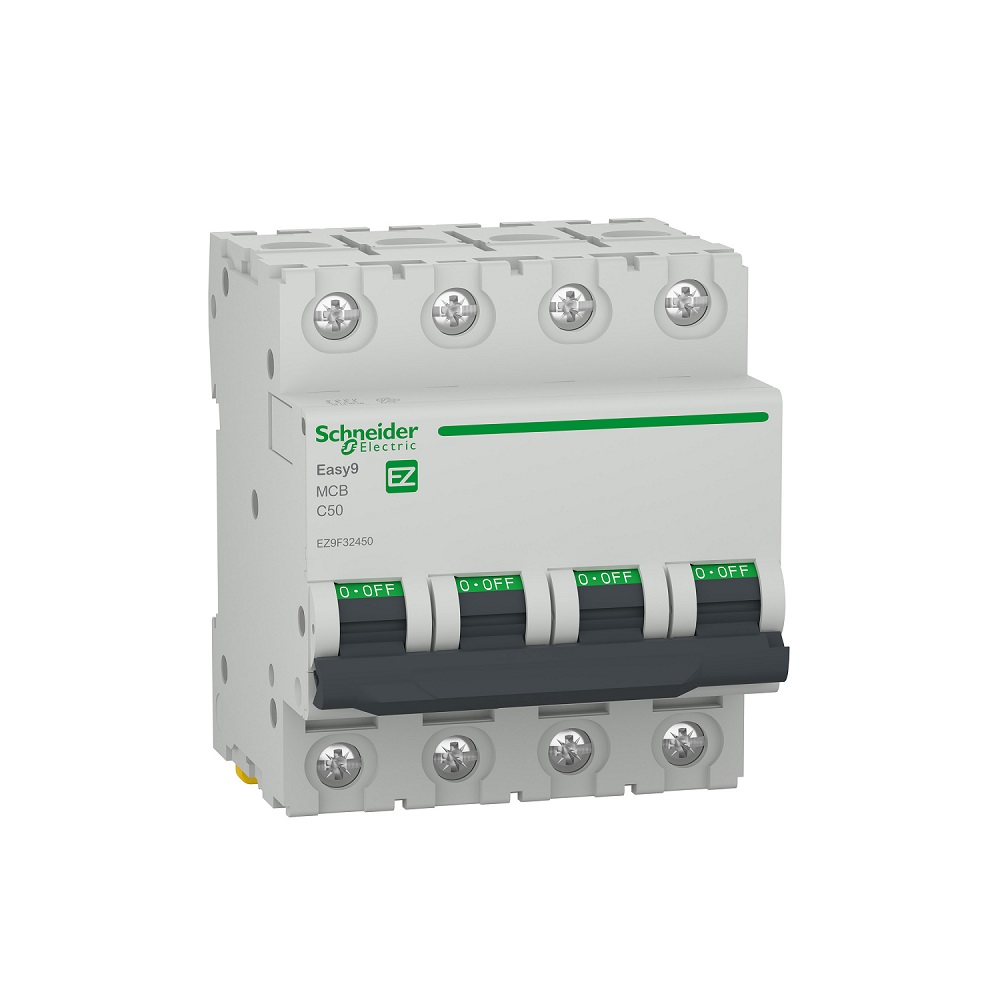

Siguranța automată SCHNEIDER Easy9 EZ9F32450 este un întreruptor automat miniatural 4P, de 50 A, cu curbă C și capacitate de rupere de 4,5 kA. Toți cei patru poli sunt protejați, iar unitatea de declanșare termo-magnetică este destinată protecției circuitului la suprasarcină și scurtcircuit. Aparatul funcționează la 400 V AC, 50/60 Hz, se montează clipsabil pe șină DIN și ocupă 8 pași de 9 mm.
Pentru alegerea corectă trebuie verificate împreună configurația 4P, curentul nominal de 50 A, curba C și capacitatea de rupere de 4,5 kA. EZ9F32450 este un MCB, nu un aparat diferențial. Rolul său este protecția la suprasarcină și scurtcircuit, fără funcția de protecție diferențială specifică unui RCCB sau RCBO.
Siguranță automată SCHNEIDER Easy9 4P 50A
Schneider identifică exact EZ9F32450 drept întreruptor automat Easy9 4P, 4500 A, curbă C, 50 A. Tipul produsului este miniature circuit-breaker, iar aplicația declarată este protecția.
Configurația este 4P, iar documentația tehnică precizează separat că numărul polilor protejați este tot 4. Această informație contează la identificarea aparatului și nu trebuie dedusă automat doar din numărul de poli afișat în denumirea comercială.
Codul EZ9F32450 rămâne reperul exact atunci când produsul este comparat cu alte întreruptoare Easy9 de 50 A sau cu aparate de patru poli care îndeplinesc alte funcții.
Protecție la suprasarcină și scurtcircuit
EZ9F32450 utilizează declanșare termo-magnetică. Schneider declară pentru acest MCB protecție combinată la scurtcircuit și curenți de suprasarcină.
Aceasta este funcția concretă care trebuie urmărită la selecție. Produsul nu trebuie descris prin formulări generale precum „protecție completă a instalației”, deoarece alte tipuri de defect necesită funcții și dispozitive specifice.
În special, faptul că EZ9F32450 este un aparat 4P nu îl transformă într-un întreruptor diferențial. Pentru protecție la curenți reziduali trebuie verificat un aparat care declară explicit această funcție.
Curent nominal de 50 A
Curentul nominal al întreruptorului automat este 50 A. Valoarea diferențiază această referință de variantele Easy9 de 40 A, 63 A sau alte calibre disponibile în gamă.
Cei 50 A nu trebuie însă interpretați drept o recomandare universală pentru un anumit consumator sau o anumită instalație. Curentul nominal al protecției trebuie corelat cu conductoarele, sarcina, condițiile de instalare și coordonarea cu celelalte aparate de protecție.
Un aparat cu amperaj mai mare nu reprezintă automat o alegere mai bună. Pentru EZ9F32450, valoarea de 50 A este unul dintre parametrii care trebuie să corespundă circuitului proiectat.
Curba C și limita magnetică 5–10 x In
Siguranța automată SCHNEIDER EZ9F32450 are curbă de declanșare C. Schneider declară o limită de declanșare magnetică de 5–10 x In.
Curba este o caracteristică separată de curentul nominal și de capacitatea de rupere. Două întreruptoare automate de 50 A nu sunt neapărat echivalente dacă au curbe de declanșare diferite.
Din acest motiv, la selecție trebuie verificată combinația completă de caracteristici, nu doar valoarea de 50 A.
Capacitate de rupere de 4,5 kA, nu 45 kA
Capacitatea nominală de rupere a EZ9F32450 este 4500 A Icn la 230 V AC și la 400 V AC, 50 Hz, conform SR EN 60898-1. 4500 A înseamnă 4,5 kA.
Secvența „45ka” prezentă în URL-ul PDP-ului nu trebuie interpretată ca o capacitate de rupere de 45 kA. ETBM listează produsul corect în categoria de 50 A cu valoarea de 4,5 kA.
Capacitatea de rupere trebuie verificată în raport cu nivelul curentului de scurtcircuit posibil în punctul de instalare. Nu este doar un atribut de catalog și nu trebuie selectată exclusiv prin compararea valorilor numerice.
4P cu toți cei 4 poli protejați
EZ9F32450 are 4 poli și 4 poli protejați. Această configurație este confirmată explicit în fișa tehnică Schneider.
Un aparat 4P nu trebuie confundat cu o configurație 3P+N. Notațiile descriu configurații diferite, iar produsul necesar trebuie stabilit în funcție de schema circuitului.
Pentru EZ9F32450, informația este fără ambiguitate: fiecare dintre cei patru poli este declarat protejat.
400 V AC, 50/60 Hz și Uimp 4 kV
Tensiunea nominală de funcționare declarată pentru EZ9F32450 este 400 V AC la 50 Hz, iar frecvența rețelei este 50/60 Hz. Tensiunea nominală de ținere la impuls Uimp este de 4 kV.
Aceste caracteristici completează identificarea electrică a aparatului, dar nu trebuie utilizate singure pentru a presupune compatibilitatea cu orice circuit sau instalație.
Adecvat pentru izolare conform SR EN 60898-1
Schneider declară EZ9F32450 adecvat pentru izolare conform SR EN 60898-1. Această caracteristică poate fi comunicată direct, fără transformarea ei în afirmații generale despre „izolare perfectă” sau „siguranță garantată”.
Producătorul prezintă, de asemenea, Easy9 EZ9F32450 ca aparat care combină protecția la scurtcircuit și suprasarcină și care este adecvat pentru izolare rezidențială conform IEC 60898-1.
Montaj pe șină DIN și lățime de 72 mm
Întreruptorul automat SCHNEIDER Easy9 EZ9F32450 se montează clipsabil pe șină DIN. Aparatul ocupă 8 pași de 9 mm, rezultând o lățime de 72 mm.
Dimensiunile complete declarate sunt 82 mm înălțime, 72 mm lățime și 74 mm adâncime. Aceste valori sunt utile pentru planificarea spațiului disponibil în tabloul electric.
Formatul fizic nu trebuie însă utilizat singur pentru identificare, deoarece alte variante Easy9 4P pot avea dimensiuni similare, dar amperaje diferite.
Borne tip tunel pentru conductoare de până la 35 mm²
Pentru EZ9F32450, Schneider declară terminale tip tunel, sus sau jos, pentru conductoare rigide de 1–35 mm² și conductoare flexibile de 1–25 mm². Cuplul de strângere declarat este de 3,5 N·m.
Aceste valori descriu capacitatea terminalelor aparatului. Ele nu reprezintă o recomandare automată privind secțiunea conductorului circuitului, care trebuie dimensionată separat în funcție de instalație.
Este important ca specificațiile bornelor să fie preluate de la referința exactă, deoarece valorile pot diferi între calibrele din aceeași familie Easy9.
Indicator de poziție a contactului
EZ9F32450 are indicator de poziție a contactului. Documentația tehnică precizează separat că aparatul nu dispune de semnalizare locală suplimentară.
Indicatorul nu trebuie descris drept sistem de alarmă, diagnostic sau monitorizare. Funcția sa rămâne cea declarată de producător: indicarea poziției contactului.
Durabilitate mecanică și electrică
Schneider declară pentru EZ9F32450 10.000 de cicluri de durabilitate mecanică și 4.000 de cicluri de durabilitate electrică.
Aceste valori oferă o informație tehnică verificabilă și sunt preferabile formulărilor vagi despre „durabilitate ridicată”. Numărul de cicluri nu trebuie însă convertit într-o promisiune privind un anumit număr de ani de funcționare.
EZ9F32450 față de EZ9F32440
EZ9F32450 și EZ9F32440 sunt întreruptoare automate Easy9 cu 4 poli, curbă C și capacitate de rupere de 4,5 kA. Diferența principală este curentul nominal.
EZ9F32450 este varianta de 50 A, în timp ce EZ9F32440 este varianta de 40 A. Cele două nu trebuie considerate interschimbabile doar pentru că au aceeași configurație 4P și aceeași curbă.
Curentul nominal necesar trebuie stabilit după caracteristicile circuitului și conductoarelor.
EZ9F32450 față de Easy9 Pro EZ9F57450
O altă confuzie posibilă apare între EZ9F32450 și EZ9F57450. Ambele sunt MCB-uri SCHNEIDER de 4P, 50 A și curbă C, însă EZ9F57450 aparține gamei Easy9 Pro și are o capacitate de rupere declarată de 6 kA conform IEC/EN 60898-1.
EZ9F32450 analizat aici aparține gamei Easy9 4500 A și are capacitatea de rupere de 4,5 kA. Referințele nu trebuie tratate ca fiind același produs.
MCB, nu RCCB sau RCBO
EZ9F32450 este un întreruptor automat miniatural MCB. Funcția sa este protecția la suprasarcină și scurtcircuit și nu are declarată o sensibilitate diferențială exprimată în mA.
Un RCCB este destinat protecției diferențiale, iar un RCBO combină protecția diferențială cu protecția la supracurent. Faptul că toate aceste aparate pot fi modulare și montate în tablou nu le face funcțional echivalente.
Ce trebuie verificat înainte de alegere?
Pentru EZ9F32450 trebuie confirmată combinația 4P + 50 A + curbă C + 4,5 kA. Aceste caracteristici identifică varianta și trebuie să corespundă cerințelor circuitului.
La nivelul instalației trebuie verificate suplimentar conductoarele, sarcina, curentul de scurtcircuit disponibil, coordonarea protecțiilor și spațiul disponibil în tablou.
Dacă este necesară și protecție diferențială, aceasta trebuie prevăzută prin aparatul sau configurația corespunzătoare. EZ9F32450 nu trebuie considerat un RCBO doar pentru că are patru poli.
Cum identifici exact SCHNEIDER EZ9F32450?
Identificarea completă este siguranță automată + SCHNEIDER + Easy9 + 4P + 50 A + curbă C + 4,5 kA + EZ9F32450.
ETBM identifică produsul prin SKU SD01184 și EAN 3606481493187. Referința producătorului EZ9F32450 este criteriul principal pentru evitarea confuziei cu alte calibre Easy9 sau cu varianta Easy9 Pro de 6 kA.
Erori frecvente
Citirea valorii 4,5 kA ca 45 kA
EZ9F32450 are 4500 A Icn, adică 4,5 kA. Secvența „45ka” din URL nu reprezintă o capacitate de rupere de 45 kA.
Alegerea doar după valoarea de 50 A
Curentul nominal nu identifică singur aparatul. Trebuie verificate configurația 4P, curba C și capacitatea de rupere de 4,5 kA.
Confundarea 4P cu 3P+N
EZ9F32450 este 4P și are patru poli protejați. Configurația 3P+N este diferită și trebuie verificată separat.
Confundarea MCB-ului cu un aparat diferențial
EZ9F32450 protejează la suprasarcină și scurtcircuit. Nu include protecție diferențială integrată.
Confundarea EZ9F32450 cu EZ9F57450
EZ9F32450 este Easy9 de 4,5 kA. EZ9F57450 este Easy9 Pro de 6 kA. Ambele au 4P, 50 A și curbă C, dar sunt referințe distincte.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER EZ9F32450?
Este un întreruptor automat miniatural MCB Easy9, cu 4 poli, curent nominal de 50 A și curbă C.
Câți poli sunt protejați?
EZ9F32450 are 4 poli, iar Schneider declară toți cei 4 poli protejați.
Care este capacitatea de rupere?
Capacitatea de rupere Icn este de 4500 A la 230 și 400 V AC, adică 4,5 kA, conform SR EN 60898-1.
Ce dimensiuni are EZ9F32450?
Aparatul are 82 x 72 x 74 mm și ocupă 8 pași de 9 mm pe șina DIN.
EZ9F32450 oferă protecție diferențială?
Nu. Este un MCB cu declanșare termo-magnetică pentru protecția la suprasarcină și scurtcircuit, fără funcție diferențială integrată.
