Siguranta automata SCHNEIDER Easy9 4P 63A curba C 4.5kA EZ9F32463

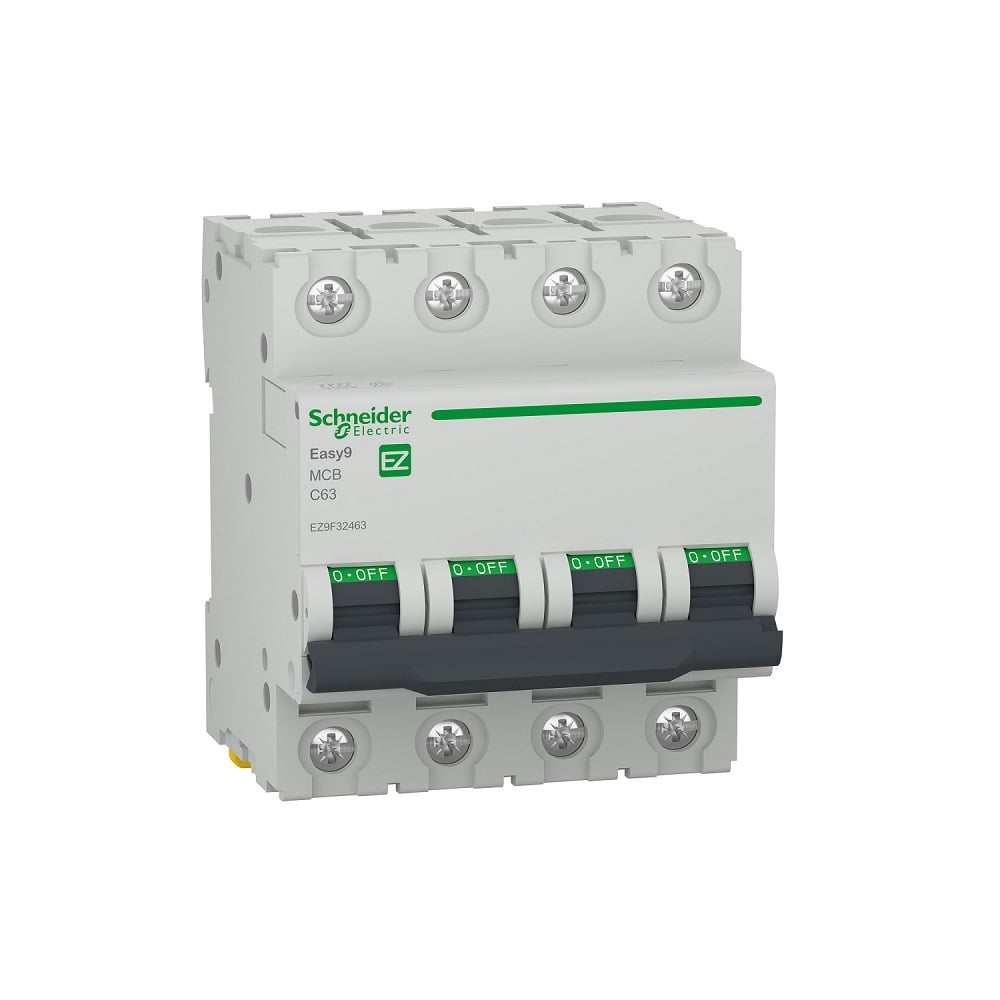

Siguranța automată SCHNEIDER Easy9 EZ9F32463 este un întreruptor automat miniatural 4P, de 63 A, cu curbă C și capacitate de rupere de 4,5 kA. Toți cei patru poli sunt protejați, iar unitatea de declanșare termo-magnetică este destinată protecției circuitului la suprasarcină și scurtcircuit. Aparatul funcționează la 400 V AC, 50/60 Hz, se montează clipsabil pe șină DIN și ocupă 8 pași de 9 mm.

Pentru alegerea corectă trebuie verificate împreună configurația 4P, curentul nominal de 63 A, curba C și capacitatea de rupere de 4,5 kA. EZ9F32463 este un MCB, nu un aparat diferențial. Funcția sa este protecția la suprasarcină și scurtcircuit, fără protecție diferențială integrată.

Siguranță automată SCHNEIDER Easy9 4P 63A EZ9F32463

Schneider identifică modelul exact drept Easy9 întreruptor automat 4P, 4500 A, curbă C, 63 A. Fișa tehnică precizează atât configurația 4P, cât și faptul că numărul polilor protejați este 4.

Acest detaliu este relevant deoarece configurația 4P nu trebuie confundată cu 3P+N. Notațiile descriu aparate diferite, iar numărul polilor și modul în care aceștia sunt protejați trebuie verificate pentru referința exactă.

Protecție termo-magnetică la suprasarcină și scurtcircuit

EZ9F32463 utilizează declanșare termo-magnetică. Componenta termică și cea magnetică corespund funcțiilor de protecție la suprasarcină și scurtcircuit pentru care este proiectat MCB-ul.

Produsul nu trebuie prezentat ca oferind „protecție completă” instalației. Un MCB are un rol precis, iar protecția diferențială, supratensiunea sau alte condiții necesită aparate dedicate atunci când proiectul le impune.

Curent nominal de 63 A

Curentul nominal al EZ9F32463 este 63 A. Această valoare este unul dintre criteriile principale de identificare, dar nu trebuie utilizată singură pentru alegerea aparatului.

Curentul nominal trebuie corelat cu conductoarele, condițiile de instalare, sarcina și coordonarea protecțiilor. Un aparat de 63 A nu este automat „mai sigur” decât unul de amperaj inferior; alegerea depinde de dimensionarea circuitului.

Curba C și declanșarea magnetică 5–10 x In

Modelul are curbă de declanșare C. Schneider declară pentru EZ9F32463 o limită de declanșare magnetică de 5–10 x In.

Curba este o caracteristică distinctă de amperaj. Două siguranțe automate de 63 A pot avea un comportament diferit dacă folosesc alte curbe de declanșare.

Capacitate de rupere 4,5 kA, nu 45 kA

Schneider declară o capacitate de rupere Icn de 4500 A la 230 V AC și la 400 V AC, 50 Hz, conform SR EN 60898-1. Aceasta înseamnă 4,5 kA.

Secvența „45ka” din URL-ul ETBM nu reprezintă 45 kA. PDP-ul afișează corect valoarea comercială de 4,5 kA.

Capacitatea de rupere trebuie verificată în raport cu nivelul curentului de scurtcircuit posibil în punctul de instalare.

4P cu toți cei 4 poli protejați

EZ9F32463 are 4 poli și 4 poli protejați. Această informație este confirmată explicit în fișa tehnică a produsului.

Configurația trebuie verificată înaintea selecției, mai ales când produsul este comparat cu variante Easy9 3P sau cu aparate 3P+N.

400 V AC, 50/60 Hz și Uimp 4 kV

Tensiunea nominală de funcționare este 400 V AC, iar frecvența declarată este 50/60 Hz. Tensiunea nominală de ținere la impuls Uimp este de 4 kV.

Schneider declară și adecvarea pentru izolare conform SR EN 60898-1. Aceste caracteristici trebuie păstrate în forma tehnică declarată, fără formulări precum „izolare totală” sau „siguranță garantată”.

Montaj pe șină DIN și dimensiuni

Siguranța automată SCHNEIDER Easy9 EZ9F32463 se montează clipsabil pe șină DIN și ocupă 8 pași de 9 mm. Dimensiunile sunt de 82 mm înălțime, 72 mm lățime și 74 mm adâncime.

Lățimea de 72 mm este utilă pentru planificarea spațiului în tabloul electric, însă dimensiunile nu trebuie folosite drept criteriu unic de compatibilitate.

Borne tip tunel pentru varianta de 63 A

Schneider declară pentru EZ9F32463 borne tip tunel pentru conductoare rigide de 1–35 mm² și flexibile de 1–25 mm². Cuplul de strângere declarat este de 3,5 N·m.

Aceste valori descriu capacitatea terminalelor și nu reprezintă o recomandare privind secțiunea conductorului circuitului. Dimensionarea efectivă trebuie stabilită separat.

Durabilitate mecanică și electrică

Fișa tehnică indică 10.000 de cicluri de durabilitate mecanică și 4.000 de cicluri de durabilitate electrică.

Valorile sunt parametri de testare și sunt mai utile decât formulări generale despre „durabilitate excepțională”. Nu trebuie însă convertite într-o promisiune privind un anumit număr de ani de utilizare.

EZ9F32463 față de EZ9F32363

EZ9F32463 și EZ9F32363 au în comun curentul nominal de 63 A, curba C și capacitatea de rupere de 4,5 kA, dar configurația polilor este diferită.

EZ9F32463 este varianta 4P, cu patru poli protejați. EZ9F32363 este varianta 3P, cu trei poli protejați. Cele două nu trebuie tratate ca interschimbabile doar pentru că au același amperaj.

EZ9F32463 nu este RCCB-ul EZ9R32463

Codurile sunt foarte apropiate, dar produsele au funcții diferite. EZ9F32463 este MCB-ul 4P de 63 A, curbă C și 4,5 kA. Schneider are separat EZ9R32463, care este un întreruptor diferențial RCCB 4P de 63 A, tip AC, 30 mA.

Prin urmare, litera din referință și funcția aparatului trebuie verificate atent. EZ9F32463 nu are protecție diferențială integrată.

Ce trebuie verificat înainte de alegere?

Pentru EZ9F32463 trebuie confirmată combinația 4P + 63 A + curbă C + 4,5 kA. Aceste caracteristici trebuie să corespundă proiectului electric.

La nivelul instalației trebuie verificate suplimentar conductoarele, curentul de scurtcircuit disponibil, caracteristicile sarcinii, coordonarea protecțiilor și spațiul disponibil în tablou.

Erori frecvente

Citirea valorii 4,5 kA ca 45 kA

EZ9F32463 are o capacitate de rupere de 4500 A, adică 4,5 kA. URL-ul nu trebuie folosit pentru interpretarea valorii tehnice.

Confundarea 4P cu 3P+N

EZ9F32463 este 4P și are patru poli protejați. Configurația 3P+N este diferită.

Confundarea EZ9F32463 cu EZ9R32463

EZ9F32463 este un MCB pentru suprasarcină și scurtcircuit. EZ9R32463 este un RCCB cu protecție diferențială de 30 mA.

Alegerea doar după 63 A

Curentul nominal nu identifică singur aparatul. Trebuie verificate și 4P, curba C și capacitatea de rupere de 4,5 kA.

Transferarea bornelor de la variante cu amperaj mai mic

Pentru EZ9F32463, fișa exactă declară până la 35 mm² rigid și 25 mm² flexibil, cu 3,5 N·m.

Întrebări frecvente

Ce tip de aparat este SCHNEIDER EZ9F32463?

Este un întreruptor automat miniatural MCB Easy9, cu 4 poli, curent nominal de 63 A și curbă C.

Câți poli sunt protejați?

EZ9F32463 are 4 poli, iar toți cei 4 sunt declarați protejați de Schneider.

Care este capacitatea de rupere?

Capacitatea de rupere Icn este de 4500 A la 230 și 400 V AC, adică 4,5 kA.

Ce dimensiuni are EZ9F32463?

Aparatul are 82 x 72 x 74 mm și ocupă 8 pași de 9 mm pe șina DIN.

EZ9F32463 oferă protecție diferențială?

Nu. Este un MCB pentru protecția la suprasarcină și scurtcircuit. Nu trebuie confundat cu RCCB-ul EZ9R32463 de 63 A și 30 mA.
