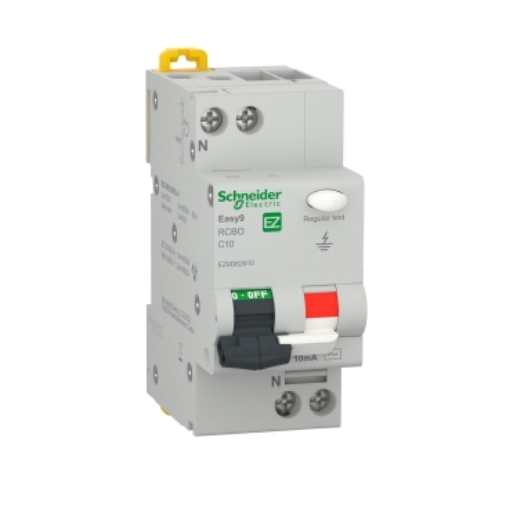

Siguranța diferențială 10A SCHNEIDER Easy9 EZ9D62610 este un întreruptor automat diferențial RCBO 1P+N, curba C, tip AC, cu sensibilitate diferențială de 10mA și capacitate de rupere de 4500A, adică 4.5kA. Modelul combină într-un singur aparat protecția diferențială cu protecția la scurtcircuit și curenți de suprasarcină. Schneider declară pentru această referință și protecția persoanelor împotriva șocurilor electrice prin contact direct, precum și adecvarea pentru izolație conform IEC 61009-1.
Referința EZ9D62610 identifică varianta Easy9 RCBO de 10A, 1P+N, curba C, 10mA și tip AC. Tensiunea nominală indicată pentru produs este de 230V, lățimea este de 36mm, iar montajul se realizează pe șină DIN. MPN-ul este EZ9D62610, EAN-ul este 3606489940423, iar codul ETBM este SD01187.
RCBO cu trei funcții de protecție într-un singur aparat
Easy9 EZ9D62610 este un RCBO care combină protecția diferențială cu protecția la suprasarcină și scurtcircuit. Această combinație este diferența funcțională importantă față de un întreruptor automat MCB fără funcție diferențială.
Schneider declară explicit pentru model protecția persoanelor împotriva șocurilor electrice prin contact direct și protecția combinată la scurtcircuit și curenți de suprasarcină. Astfel, termenul RCBO descrie mai precis produsul decât formularea generică „siguranță automată”.
Pentru compararea aparatelor care includ funcție diferențială poate fi consultată gama de siguranțe diferențiale. În cadrul selecției trebuie urmărit dacă produsul este RCBO sau un alt tip de aparat diferențial, deoarece funcțiile integrate pot fi diferite.
Sensibilitate diferențială de 10mA
Caracteristica distinctivă a modelului EZ9D62610 este sensibilitatea diferențială de 10mA. Această valoare trebuie diferențiată de curentul nominal de 10A, chiar dacă cifrele din denumire sunt asemănătoare.
Valoarea de 10mA aparține funcției diferențiale. Curentul nominal de 10A aparține funcției de protecție la supracurent. Unitățile diferite, mA și A, indică parametri diferiți ai aceluiași RCBO.
Pentru acest produs, sensibilitatea de 10mA este o informație importantă și nu trebuie înlocuită automat cu valoarea de 30mA întâlnită frecvent la alte aparate diferențiale Easy9. Codul EZ9D62610 identifică exact varianta de 10mA.
Tip AC pentru funcția diferențială
Siguranța diferențială SCHNEIDER Easy9 EZ9D62610 este de tip AC. Tipul diferențial și sensibilitatea de 10mA sunt două caracteristici distincte, iar ambele fac parte din identificarea variantei.
Un aparat diferențial cu aceeași sensibilitate, dar de alt tip, nu trebuie considerat automat echivalent. În mod similar, două produse de tip AC pot avea sensibilități sau curenți nominali diferiți.
Pentru EZ9D62610, combinația relevantă este tip AC și 10mA. Aceasta trebuie păstrată în comparațiile cu alte RCBO-uri, alături de configurația 1P+N și curentul nominal de 10A.
10A, 10mA și 4.5kA: trei valori diferite
EZ9D62610 reunește în denumire trei valori care descriu caracteristici complet diferite: 10A, 10mA și 4.5kA. Separarea lor este utilă pentru evitarea unei alegeri greșite între variante apropiate.
Valoarea de 10A reprezintă curentul nominal al RCBO-ului. Valoarea de 10mA reprezintă sensibilitatea funcției diferențiale. Capacitatea de rupere este de 4500A, adică 4.5kA.
De aceea, un produs descris doar ca „siguranță diferențială 10A” nu este suficient de precis pentru identificarea acestei referințe. Sensibilitatea, tipul diferențial, curba, configurația polilor și capacitatea de rupere trebuie de asemenea verificate.
Curba C pentru protecția la supracurent
Easy9 EZ9D62610 are caracteristică de declanșare C. Curba aparține funcției de protecție la supracurent și nu descrie sensibilitatea diferențială.
Într-o exprimare compactă precum C10, litera C indică această caracteristică de declanșare, iar 10A reprezintă curentul nominal. Mențiunea separată de 10mA descrie partea diferențială a aparatului.
Prin urmare, două RCBO-uri de 10A și 10mA nu sunt automat aceeași variantă dacă diferă curba, tipul diferențial, configurația polilor sau capacitatea de rupere.
Capacitate de rupere de 4.5kA
Siguranța diferențială 10A SCHNEIDER Easy9 EZ9D62610 are capacitate de rupere de 4500A, adică 4.5kA. Schneider include valoarea de 4500A chiar în denumirea oficială a referinței.
Capacitatea de rupere nu trebuie confundată cu amperajul nominal. Cei 10A descriu curentul nominal al aparatului, în timp ce 4.5kA reprezintă o caracteristică a funcției de protecție la scurtcircuit.
În gama Easy9 există RCBO-uri cu valori diferite ale capacității de rupere. Dacă documentația unui proiect indică explicit această caracteristică, valoarea trebuie verificată independent de sensibilitatea diferențială și de curentul nominal.
Configurație 1P+N și format de 36mm
Easy9 EZ9D62610 are configurație 1P+N și lățimea de 36mm. Formatul ocupă echivalentul a două module standard de 18mm, iar montajul este realizat pe șină DIN.
Înălțimea indicată pentru produs este de 82mm. Configurația 1P+N face parte din identificarea variantei și nu trebuie înlocuită cu o altă notație doar pentru simplificarea denumirii.
Gabaritul este relevant și atunci când EZ9D62610 este comparat cu un MCB Easy9 1P+N de 10A. Chiar dacă unele caracteristici electrice pot fi apropiate, RCBO-ul include funcția diferențială și are propriul format constructiv.
EZ9D62610 versus EZ9D32610
EZ9D62610 și EZ9D32610 sunt ambele RCBO-uri Easy9 1P+N de 10A, curba C, tip AC și 4.5kA, însă sensibilitatea diferențială este diferită. EZ9D62610 este varianta de 10mA, iar EZ9D32610 este varianta de 30mA.
Aceasta este o diferență esențială între cele două referințe. Faptul că ambele au curent nominal de 10A și aparțin aceleiași game nu le face produse identice.
Codul produsului ajută la evitarea confuziei: EZ9D62610 identifică varianta 10A/10mA, în timp ce EZ9D32610 identifică varianta 10A/30mA. Sensibilitatea diferențială trebuie verificată explicit, nu dedusă din amperaj.
EZ9D62610 versus EZ9P32610
EZ9D62610 și EZ9P32610 sunt aparate Easy9 1P+N de 10A și curba C, dar nu oferă aceleași funcții. EZ9D62610 este RCBO și include protecție diferențială de 10mA tip AC, pe lângă protecția la suprasarcină și scurtcircuit.
EZ9P32610 este un întreruptor automat MCB 1P+N de 10A. Acesta oferă protecția specifică unui MCB, fără funcția diferențială de 10mA care caracterizează EZ9D62610.
Prin urmare, cele două referințe nu trebuie considerate echivalente doar pentru că împart configurația 1P+N, amperajul de 10A, curba C și capacitatea de rupere de 4.5kA. Tipul aparatului este diferența decisivă între ele.
RCBO nu este același lucru cu RCCB
EZ9D62610 este RCBO, nu doar un întreruptor diferențial RCCB. Distincția contează deoarece modelul combină protecția diferențială cu protecția la suprasarcină și scurtcircuit.
Un RCCB are o funcție diferită și nu trebuie presupus că oferă automat protecția la supracurent integrată într-un RCBO. De aceea, două aparate diferențiale cu aceeași sensibilitate nu sunt neapărat interschimbabile.
La compararea produselor, tipul RCBO trebuie verificat înainte de a compara valorile de 10A sau 10mA. Acest lucru elimină confuzia dintre aparate care pot avea denumiri comerciale asemănătoare, dar funcții diferite.
IEC 61009-1 și adecvarea pentru izolație
Schneider declară pentru EZ9D62610 adecvarea pentru izolație conform IEC 61009-1. Standardul este asociat tipului de aparat RCBO și ajută la diferențierea sa de întreruptoarele automate MCB Easy9.
EZ9D62610 trebuie astfel evaluat ca aparat cu protecție diferențială și protecție la supracurent integrate. Nu este doar o variantă a unui MCB de 10A căreia i se adaugă în denumire valoarea de 10mA.
Pentru alte aparate ale producătorului poate fi consultată gama SCHNEIDER. Caracteristicile trebuie însă verificate pentru fiecare referință, deoarece familia Easy9 cuprinde mai multe tipuri și configurații de aparataj modular.
Când este relevant modelul EZ9D62610?
EZ9D62610 este varianta de urmărit atunci când cerința este pentru o siguranță diferențială SCHNEIDER Easy9 RCBO 1P+N de 10A, curba C, sensibilitate de 10mA, tip AC și capacitate de rupere de 4.5kA. Modelul combină protecția diferențială cu protecția la suprasarcină și scurtcircuit.
Dacă este necesară sensibilitate de 30mA, un simplu MCB, un RCCB sau un alt curent nominal, trebuie verificată o altă referință. În special, 10A și 10mA nu trebuie tratate ca valori echivalente: prima reprezintă curentul nominal, iar a doua sensibilitatea diferențială.
MPN EZ9D62610, EAN 3606489940423 și codul ETBM SD01187 permit confirmarea produsului. Pentru selecție trebuie urmărite împreună tipul RCBO, configurația 1P+N, 10A, curba C, 10mA, tipul AC și capacitatea de rupere de 4.5kA.
Erori frecvente la alegerea modelului EZ9D62610
Confundarea valorilor 10A și 10mA
10A este curentul nominal al RCBO-ului, iar 10mA este sensibilitatea diferențială. Faptul că ambele valori încep cu numărul 10 nu înseamnă că descriu aceeași caracteristică.
Alegerea variantei de 30mA în locul celei de 10mA
EZ9D62610 are sensibilitate diferențială de 10mA. Varianta Easy9 EZ9D32610 are 30mA, astfel că cele două coduri nu trebuie confundate.
Confundarea RCBO-ului cu un MCB de 10A
EZ9D62610 include protecție diferențială, la suprasarcină și scurtcircuit. Un MCB de 10A nu trebuie considerat echivalent atunci când este necesară și funcția diferențială.
Confundarea valorilor 10mA și 4.5kA
10mA reprezintă sensibilitatea diferențială, iar 4.5kA reprezintă capacitatea de rupere. Sunt parametri diferiți ai aceluiași aparat.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9D62610?
EZ9D62610 este un întreruptor automat diferențial RCBO 1P+N de 10A, curba C, tip AC și sensibilitate de 10mA. Combină protecția diferențială cu protecția la suprasarcină și scurtcircuit.
Ce înseamnă 10A și 10mA la EZ9D62610?
10A reprezintă curentul nominal al aparatului, iar 10mA reprezintă sensibilitatea diferențială. Cele două valori descriu funcții diferite ale RCBO-ului.
Care este diferența dintre EZ9D62610 și EZ9D32610?
Principala diferență este sensibilitatea diferențială. EZ9D62610 este varianta de 10mA, iar EZ9D32610 este varianta de 30mA; ambele sunt RCBO-uri Easy9 de 10A.
Ce capacitate de rupere are EZ9D62610?
Capacitatea de rupere declarată este de 4500A, adică 4.5kA. Această valoare nu trebuie confundată cu amperajul nominal de 10A sau cu sensibilitatea diferențială de 10mA.
EZ9D62610 este RCBO sau RCCB?
EZ9D62610 este RCBO. Modelul combină protecția diferențială cu protecția la scurtcircuit și curenți de suprasarcină și este adecvat pentru izolație conform IEC 61009-1.
