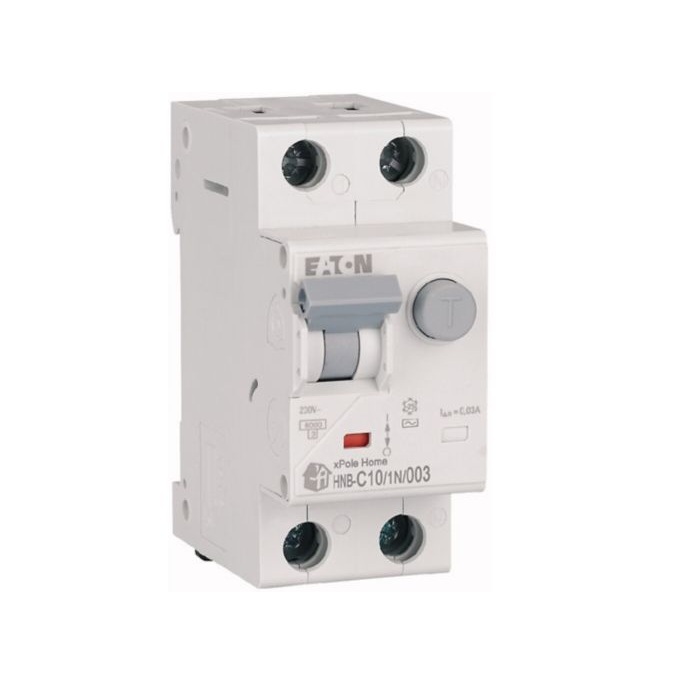

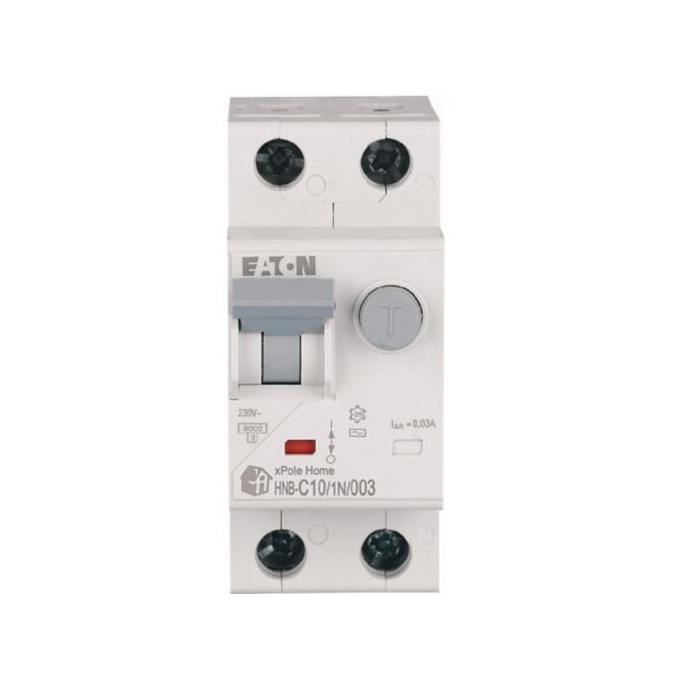

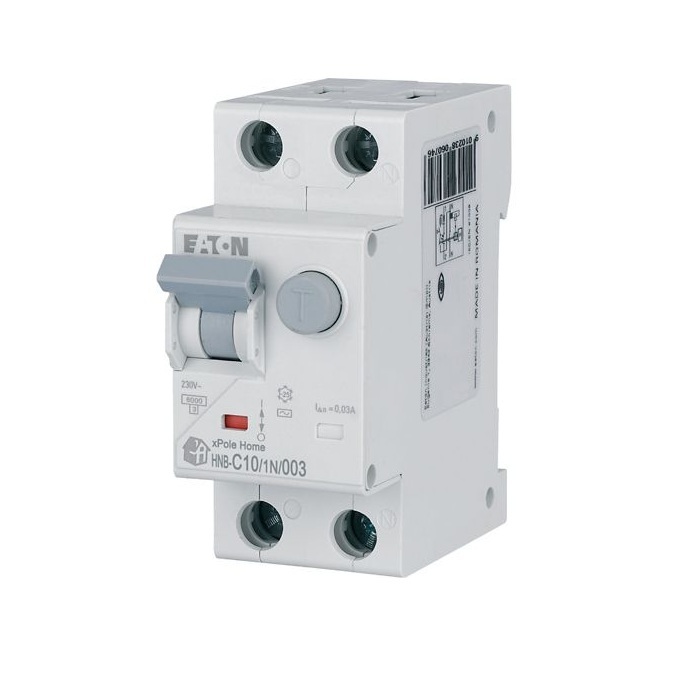

Siguranta diferentiala Eaton 195125 1P+N 10A 30mA HNB-C10/1N/003

Siguranța diferențială Eaton HNB-C10/1N/003 195125 este un întrerupător RCBO 1P+N de 10A, cu sensibilitate diferențială de 30mA, tip AC, curbă C și capacitate de rupere de 6kA. Aparatul combină într-un singur dispozitiv protecția diferențială cu protecția la supracurent și scurtcircuit, pentru circuite dimensionate pentru aceste caracteristici electrice.

Siguranță diferențială Eaton 10A 30mA cu protecție RCBO

Eaton HNB-C10/1N/003 este un RCBO, adică un întrerupător diferențial cu protecție integrată la supracurent. Astfel, același aparat îndeplinește atât funcția diferențială, cât și protecția circuitului la suprasarcină și scurtcircuit.

Modelul are un curent nominal de 10A și un curent diferențial nominal de 30mA. Cele două valori definesc funcții diferite: 10A reprezintă curentul nominal al aparatului, iar 30mA caracterizează sensibilitatea protecției diferențiale.

Ce înseamnă sensibilitatea diferențială de 30mA?

Valoarea de 30mA reprezintă curentul diferențial nominal al RCBO-ului. Această caracteristică trebuie verificată separat de amperaj atunci când produsul este ales pentru un circuit nou sau pentru înlocuirea unei protecții existente.

Pentru modelul Eaton 195125, combinația relevantă este 10A pentru curentul nominal și 30mA pentru protecția diferențială. Alegerea exclusiv după una dintre aceste valori nu este suficientă pentru identificarea corectă a aparatului.

Tip diferențial AC și curbă de declanșare C

Eaton HNB-C10/1N/003 este un RCBO tip AC, cu curbă de declanșare C. Tipul diferențial și curba de declanșare sunt caracteristici distincte și trebuie verificate împreună cu amperajul, configurația polilor și capacitatea de rupere.

Curba C caracterizează partea de protecție la supracurent, în timp ce tipul AC definește caracteristica protecției diferențiale. Două siguranțe diferențiale de 10A și 30mA nu sunt automat echivalente dacă diferă prin aceste caracteristici.

Configurație 1P+N cu neutru comutat simultan

Modelul HNB-C10/1N/003 are configurație 1P+N, cu doi poli în total și un pol protejat. Neutrul este comutat simultan, iar această configurație trebuie să corespundă schemei circuitului pentru care este selectat aparatul.

Varianta 1P+N trebuie diferențiată de un întrerupător automat monopolar simplu. La înlocuirea unui aparat existent, verificarea configurației, modelului și codului Eaton ajută la evitarea selectării unei variante diferite.

Capacitate de rupere de 6kA

Eaton HNB-C10/1N/003 are o capacitate nominală de rupere de 6kA conform EN 61009-1. Valoarea trebuie să fie adecvată condițiilor electrice și nivelului de curent de scurtcircuit posibil în punctul în care urmează să fie montat aparatul.

Capacitatea de rupere este un parametru separat de curentul nominal de 10A și de sensibilitatea diferențială de 30mA. Toate aceste valori trebuie analizate împreună pentru selectarea corectă a RCBO-ului.

Caracteristicile Eaton HNB-C10/1N/003

Modelul 195125 poate fi identificat precis prin combinația dintre tipul aparatului, configurația polilor și parametrii electrici. Principalele caracteristici ale acestei variante sunt:

• tip produs: RCBO;
• producător: Eaton;
• model: HNB-C10/1N/003;
• cod producător: 195125;
• configurație: 1P+N;
• curent nominal: 10A;
• sensibilitate diferențială: 30mA;
• tip diferențial: AC;
• curbă de declanșare: C;
• capacitate de rupere: 6kA conform EN 61009-1;
• tensiune nominală: 230V AC;
• frecvență nominală: 50Hz;
• grad de protecție: IP20;
• montaj pe șină DIN;
• 2 spații modulare;
• lățime de 35 mm.

Montaj pe șină DIN și două module

Siguranța diferențială Eaton HNB-C10/1N/003 se montează pe șină DIN și ocupă două spații modulare, având o lățime de 35 mm. Aceste caracteristici sunt importante pentru verificarea spațiului disponibil în tabloul electric și pentru înlocuirea unui RCBO existent.

Aparatul permite conectarea conductorilor rigizi și multifilari cu secțiuni cuprinse între 1 și 25 mm². Conductorii, protecția și conexiunile trebuie alese și realizate conform cerințelor circuitului și instalației electrice.

Ce verifici înainte de alegerea Eaton HNB-C10/1N/003?

Pentru o selecție corectă, verifică întregul set de caracteristici: 1P+N, 10A, 30mA, tip AC, curbă C și 6kA. Alegerea doar după amperaj sau sensibilitatea diferențială poate conduce la selectarea unui aparat care nu corespunde specificației circuitului.

• confirmă configurația 1P+N;
• verifică dacă circuitul este dimensionat pentru 10A;
• confirmă sensibilitatea diferențială de 30mA;
• verifică dacă este necesar un RCBO tip AC;
• confirmă curba C și capacitatea de rupere de 6kA;
• pentru înlocuire, verifică modelul HNB-C10/1N/003 și codul 195125.

Identificare exactă prin HNB-C10/1N/003 și codul 195125

Codul Eaton 195125 identifică exact această variantă, iar EAN-ul asociat este 9010238060784. Referința este utilă atunci când produsul este comandat pe baza unui proiect, a unei liste de materiale sau pentru înlocuirea unui aparat existent.

Identificarea completă este Eaton HNB-C10/1N/003, 1P+N, 10A, 30mA, tip AC, curbă C și 6kA. Verificarea întregului set de parametri reduce riscul de confuzie cu alte variante RCBO din gama Eaton HNB.

Întrebări frecvente despre Eaton HNB-C10/1N/003

Este HNB-C10/1N/003 un RCBO?

Da. Eaton HNB-C10/1N/003 este un RCBO, adică un întrerupător diferențial cu protecție integrată la supracurent. Aparatul combină funcția diferențială cu protecția circuitului la suprasarcină și scurtcircuit.

Ce sensibilitate diferențială are modelul 195125?

Modelul are o sensibilitate diferențială de 30mA. Această valoare este distinctă de curentul nominal de 10A și trebuie verificată în raport cu cerințele circuitului.

Ce tip diferențial are această siguranță Eaton?

Eaton HNB-C10/1N/003 este tip AC. Tipul diferențial trebuie verificat înainte de cumpărare și nu poate fi stabilit doar pe baza valorilor de 10A sau 30mA.

Care este capacitatea de rupere?

Eaton HNB-C10/1N/003 are o capacitate nominală de rupere de 6kA conform EN 61009-1. Această valoare trebuie să fie adecvată condițiilor electrice și nivelului de scurtcircuit posibil în punctul de instalare.

Cum identific exact această variantă Eaton?

Verifică modelul HNB-C10/1N/003, codul Eaton 195125 și combinația 1P+N, 10A, 30mA, tip AC, curbă C și 6kA. Aceste caracteristici diferențiază produsul de celelalte variante HNB.
