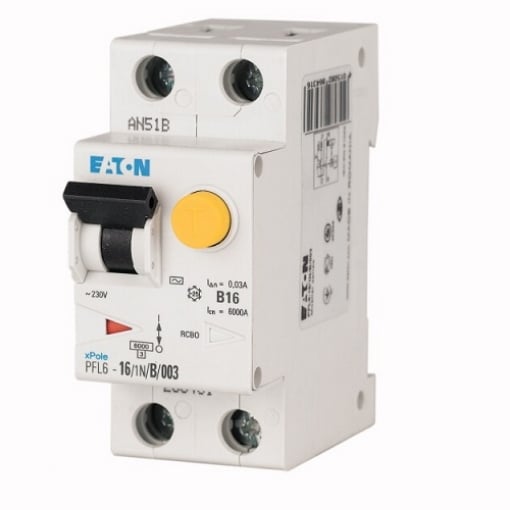

Siguranta diferentiala Eaton 286430 1P+N 13A 30mA 6kA PFL6-13/1N/B/003

Siguranța diferențială 13A Eaton PFL6-13/1N/B/003 este un aparat modular RCBO care combină protecția la suprasarcină și scurtcircuit cu protecția diferențială de 30 mA. Modelul 286430 are configurație 1P+N, curbă de declanșare B, capacitate nominală de rupere de 6 kA și protecție diferențială de tip AC, fiind destinat aplicațiilor rezidențiale și comerciale.

Protecție diferențială și la supracurent într-un singur aparat

PFL6-13/1N/B/003 reunește funcția diferențială și protecția la supracurent într-un singur dispozitiv. Aparatul protejează circuitul la suprasarcină și scurtcircuit și monitorizează simultan apariția unui curent rezidual, cu o sensibilitate nominală de 30 mA.

Acest tip de aparat trebuie diferențiat de o siguranță automată standard, care nu include în mod implicit protecție diferențială, precum și de un întreruptor diferențial fără protecție la supracurent. Pentru alegerea corectă contează configurația completă a produsului.

Ce înseamnă 13 A și 30 mA

La o siguranță diferențială 13A, valorile 13 A și 30 mA descriu două funcții diferite. Cei 13 A reprezintă curentul nominal al aparatului, în timp ce 30 mA reprezintă curentul diferențial nominal de declanșare.

Curentul nominal de 13 A trebuie corelat cu sarcina, conductorul și condițiile de instalare ale circuitului. Sensibilitatea diferențială de 30 mA trebuie să corespundă cerințelor instalației. Alegerea aparatului doar după una dintre aceste valori poate conduce la selectarea unui model nepotrivit.

Configurație 1P+N și curbă B

Eaton PFL6-13/1N/B/003 are configurație 1P+N, cu un pol protejat și conductorul neutru comutat simultan. Aparatul are doi poli în total, însă protecția la supracurent este aplicată unui singur pol. Această configurație este diferită de 1P și de variantele 2P cu ambii poli protejați.

Curba B definește caracteristica de declanșare magnetică la supracurenți de scurtă durată. Un aparat de 13 A cu curbă B nu trebuie considerat automat echivalent cu unul de 13 A cu curbă C, deoarece caracteristica de declanșare este diferită.

Capacitate nominală de rupere de 6 kA

Capacitatea nominală de rupere de 6 kA conform IEC/EN 61009 indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard. Acest parametru trebuie verificat în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Cei 6 kA nu trebuie confundați cu cei 13 A ai curentului nominal. 13 A descrie curentul nominal al aparatului, iar 6 kA descrie capacitatea sa de întrerupere la scurtcircuit. Ambele valori sunt importante pentru alegerea corectă.

Protecție diferențială de tip AC

Siguranța diferențială 13A Eaton PFL6-13/1N/B/003 este de tip AC. Aparatul este sensibil la curenți reziduali alternativi, iar tipul diferențial reprezintă un criteriu distinct de sensibilitatea de 30 mA.

Prin urmare, un alt aparat de 13 A și 30 mA nu este automat echivalent. Trebuie comparate tipul diferențial, configurația polilor, curba de declanșare și capacitatea de rupere înainte de înlocuire.

Montaj și integrare în tabloul electric

Modelul Eaton 286430 se montează pe șină DIN și ocupă două spații modulare. Aparatul are lățimea de 37 mm, înălțimea de 75 mm și adâncimea de 86 mm, iar adâncimea de încastrare este de 69,5 mm.

Tensiunea nominală este de 230 V, frecvența nominală este de 50 Hz, iar gradul de protecție al aparatului este IP20. Terminalele permit conectarea conductoarelor cu secțiuni între 1 și 25 mm², însă secțiunea efectivă trebuie aleasă în funcție de circuit și de proiect.

Ce verifici înainte de cumpărare

Siguranța diferențială 13A Eaton PFL6-13/1N/B/003 trebuie aleasă după configurația completă a circuitului. Verifică dacă proiectul cere simultan curent nominal de 13 A, configurație 1P+N, sensibilitate de 30 mA, tip AC, curbă B și capacitate nominală de rupere de 6 kA.

• Curent nominal: 13 A.
• Configurație: 1P+N.
• Poli protejați: 1.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: AC.
• Caracteristică de declanșare: B.
• Capacitate nominală de rupere: 6 kA.
• Tensiune nominală: 230 V.
• Grad de protecție: IP20.
• Lățime: 37 mm, 2 module.
• Model: PFL6-13/1N/B/003.
• Cod Eaton: 286430.

Pentru alte valori și configurații poți consulta gama de siguranțe diferențiale. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 13 A. Amperajul nu identifică singur aparatul potrivit. Trebuie verificate și sensibilitatea de 30 mA, configurația 1P+N, tipul AC, curba B și capacitatea de rupere de 6 kA.

Confundarea valorilor 13 A și 30 mA. 13 A reprezintă curentul nominal al aparatului, iar 30 mA reprezintă sensibilitatea diferențială. Cele două valori au roluri diferite și trebuie analizate separat.

Confundarea configurației 1P+N cu 1P. PFL6-13/1N/B/003 are un pol protejat și neutrul comutat. Un aparat 1P simplu are o configurație diferită și nu este un înlocuitor direct.

Ignorarea tipului diferențial AC. Sensibilitatea de 30 mA nu este singurul criteriu al protecției diferențiale. Tipul curentului rezidual detectat trebuie să corespundă cerințelor instalației.

Întrebări frecvente

Ce protecții oferă Eaton PFL6-13/1N/B/003?

Eaton PFL6-13/1N/B/003 combină protecția diferențială cu protecția la suprasarcină și scurtcircuit. Aparatul are curent nominal de 13 A, sensibilitate de 30 mA, curbă B și capacitate de rupere de 6 kA, reunind aceste funcții într-un singur RCBO modular.

Ce înseamnă 30 mA la această siguranță diferențială?

Valoarea de 30 mA reprezintă sensibilitatea diferențială a Eaton PFL6-13/1N/B/003. Ea este distinctă de curentul nominal de 13 A. Pentru alegerea corectă trebuie verificate împreună sensibilitatea, tipul AC, configurația 1P+N, curba B și capacitatea de rupere.

Ce înseamnă 1P+N?

Configurația 1P+N a PFL6-13/1N/B/003 înseamnă un pol protejat și conductorul neutru comutat simultan. Aparatul are doi poli în total, dar protecția la supracurent este aplicată unui singur pol. Configurația trebuie să corespundă schemei instalației.

Care este diferența dintre o siguranță automată și acest RCBO?

Eaton PFL6-13/1N/B/003 oferă atât protecție la supracurent, cât și protecție diferențială. O siguranță automată standard protejează la suprasarcină și scurtcircuit, dar nu include în mod implicit funcția diferențială de 30 mA.

Cât spațiu ocupă Eaton PFL6-13/1N/B/003?

Eaton PFL6-13/1N/B/003 ocupă două spații modulare și are lățimea de 37 mm. Aparatul se montează pe șină DIN și are 75 mm înălțime și 86 mm adâncime, astfel că spațiul disponibil trebuie verificat înainte de montaj sau înlocuire.
