Siguranta diferentiala Eaton 195126 1P+N 13A 30mA HNB-C13/1N/003

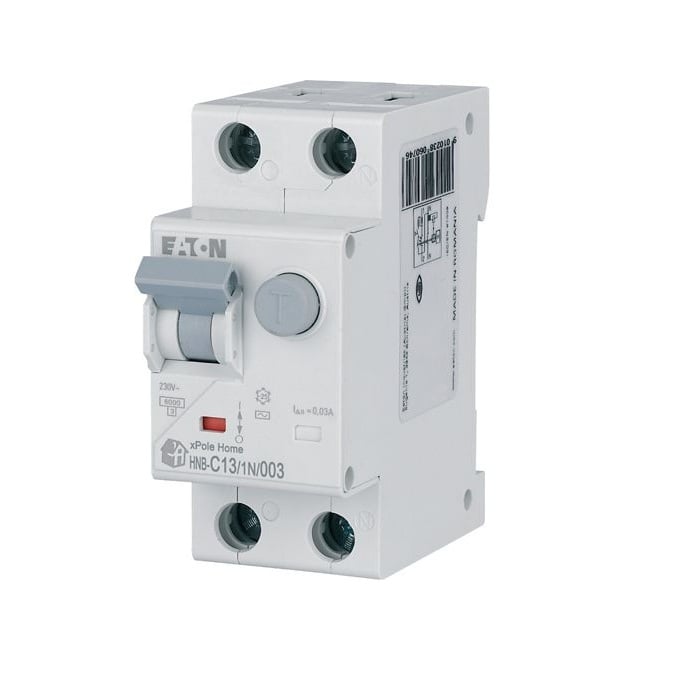

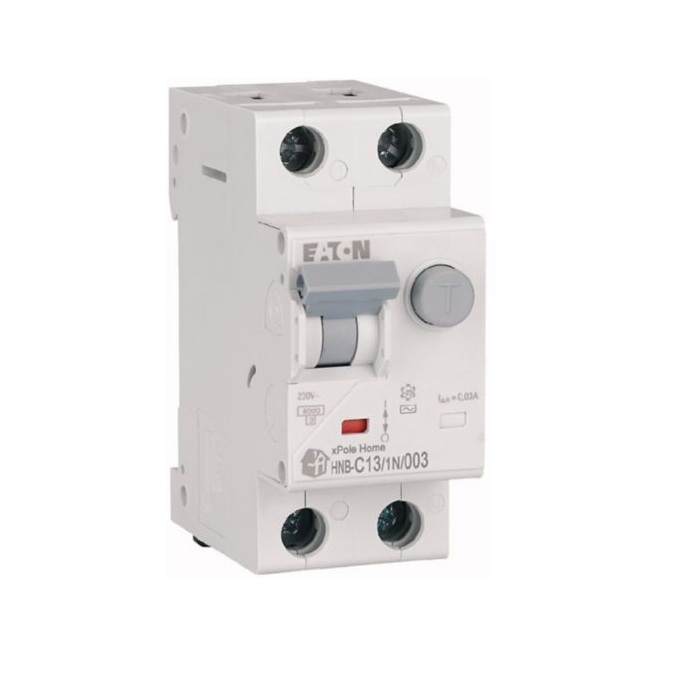

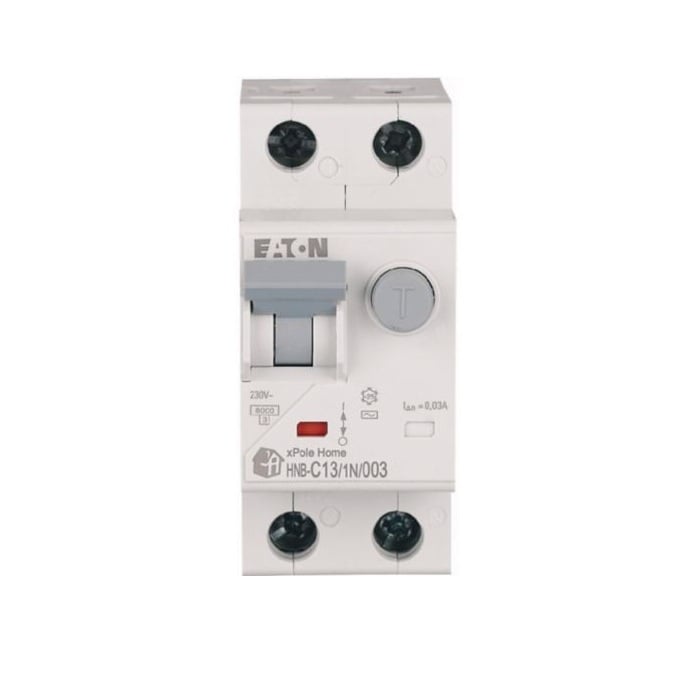

Siguranța diferențială Eaton HNB-C13/1N/003 195126 este un întrerupător RCBO 1P+N de 13A, cu sensibilitate diferențială de 30mA, tip AC, curbă C și capacitate de rupere de 6kA. Aparatul combină într-un singur dispozitiv protecția diferențială cu protecția la supracurent și scurtcircuit, pentru circuite dimensionate pentru aceste caracteristici electrice.

Siguranță diferențială Eaton 13A 30mA cu protecție RCBO

Eaton HNB-C13/1N/003 este un RCBO, adică un întrerupător diferențial care integrează și protecția la supracurent. Astfel, același aparat asigură funcția diferențială și protecția circuitului împotriva suprasarcinii și scurtcircuitului.

Modelul are un curent nominal de 13A și un curent diferențial nominal de 30mA. Cele două valori descriu funcții diferite: 13A reprezintă curentul nominal al aparatului, iar 30mA caracterizează sensibilitatea protecției diferențiale.

Ce înseamnă sensibilitatea diferențială de 30mA?

Valoarea de 30mA reprezintă curentul diferențial nominal al RCBO-ului. Acest parametru trebuie verificat separat de amperaj atunci când protecția este aleasă pentru un circuit nou sau pentru înlocuirea unui aparat existent.

Pentru această variantă Eaton, combinația relevantă este 13A pentru curentul nominal și 30mA pentru funcția diferențială. Alegerea produsului doar după una dintre aceste valori nu este suficientă pentru identificarea corectă a modelului.

Tip diferențial AC și curbă de declanșare C

Eaton HNB-C13/1N/003 este un RCBO tip AC, cu curbă de declanșare C. Tipul diferențial și caracteristica de declanșare sunt parametri separați și trebuie verificați împreună cu amperajul, configurația polilor și capacitatea de rupere.

Curba C caracterizează partea de protecție la supracurent, în timp ce tipul AC definește caracteristica protecției diferențiale. Două siguranțe diferențiale de 13A și 30mA nu trebuie considerate automat echivalente dacă diferă prin aceste caracteristici.

Configurație 1P+N cu neutru comutat simultan

Modelul HNB-C13/1N/003 are configurație 1P+N, cu doi poli în total și un pol protejat. Neutrul este comutat simultan, iar această configurație trebuie să corespundă schemei circuitului pentru care este selectat aparatul.

Configurația 1P+N trebuie diferențiată de un întrerupător automat monopolar simplu. La înlocuirea unui aparat existent, verificarea modelului complet și a codului Eaton ajută la evitarea selectării unei variante apropiate, dar diferite.

Capacitate de rupere de 6kA

Eaton HNB-C13/1N/003 are o capacitate nominală de rupere de 6kA conform EN 61009-1. Această valoare trebuie să fie adecvată nivelului de curent de scurtcircuit posibil în punctul de instalare și cerințelor stabilite pentru circuit.

Capacitatea de rupere reprezintă un parametru separat de curentul nominal de 13A și de sensibilitatea diferențială de 30mA. Toate aceste caracteristici contribuie la selectarea corectă a RCBO-ului.

Caracteristicile Eaton HNB-C13/1N/003

Modelul 195126 poate fi identificat precis prin combinația dintre tipul aparatului, configurația polilor și parametrii electrici. Principalele caracteristici relevante pentru această variantă sunt:

• tip produs: RCBO;
• producător: Eaton;
• model: HNB-C13/1N/003;
• cod producător: 195126;
• configurație: 1P+N;
• curent nominal: 13A;
• sensibilitate diferențială: 30mA;
• tip diferențial: AC;
• curbă de declanșare: C;
• capacitate de rupere: 6kA conform EN 61009-1;
• tensiune nominală: 230V AC;
• frecvență nominală: 50Hz;
• grad de protecție: IP20;
• montaj pe șină DIN;
• 2 spații modulare;
• lățime de 35 mm.

Montaj pe șină DIN și două module

Siguranța diferențială Eaton HNB-C13/1N/003 se montează pe șină DIN și ocupă două spații modulare, având o lățime de 35 mm. Aceste caracteristici sunt relevante pentru verificarea spațiului disponibil în tabloul electric și pentru înlocuirea unui RCBO existent.

Aparatul permite conectarea conductorilor rigizi și multifilari cu secțiuni între 1 și 25 mm², în limitele specificate pentru produs. Dimensionarea conductorilor și a protecției trebuie corelată cu cerințele circuitului și ale instalației electrice.

Ce verifici înainte de alegerea Eaton HNB-C13/1N/003?

Pentru o selecție corectă, verifică întregul set de caracteristici: 1P+N, 13A, 30mA, tip AC, curbă C și 6kA. Alegerea doar după amperaj sau sensibilitatea diferențială poate conduce la selectarea unui aparat cu alte caracteristici decât cele necesare circuitului.

• confirmă configurația 1P+N;
• verifică dacă circuitul este dimensionat pentru 13A;
• confirmă sensibilitatea diferențială de 30mA;
• verifică dacă este necesar un RCBO tip AC;
• confirmă curba C și capacitatea de rupere de 6kA;
• pentru înlocuire, verifică modelul HNB-C13/1N/003 și codul 195126.

Identificare exactă prin HNB-C13/1N/003 și codul 195126

Codul Eaton 195126 identifică exact această variantă, iar EAN-ul asociat este 9010238060791. Referința este utilă atunci când produsul este comandat după un proiect, o listă de materiale sau pentru înlocuirea unui aparat existent.

Identificarea completă este Eaton HNB-C13/1N/003, 1P+N, 13A, 30mA, tip AC, curbă C și 6kA. Verificarea întregului set de parametri reduce riscul de confuzie cu alte variante RCBO din gama Eaton HNB.

Întrebări frecvente despre Eaton HNB-C13/1N/003

Este HNB-C13/1N/003 un RCBO?

Da. Eaton HNB-C13/1N/003 este un RCBO, adică un întrerupător diferențial cu protecție integrată la supracurent. Aparatul combină funcția diferențială cu protecția circuitului la suprasarcină și scurtcircuit într-un singur dispozitiv.

Ce sensibilitate diferențială are modelul 195126?

Modelul are o sensibilitate diferențială de 30mA. Această valoare este distinctă de curentul nominal de 13A și trebuie verificată în raport cu caracteristicile și cerințele circuitului.

Ce tip diferențial are această siguranță Eaton?

Eaton HNB-C13/1N/003 este tip AC. Tipul diferențial reprezintă un criteriu separat de amperaj și sensibilitate și trebuie verificat înainte de alegerea sau înlocuirea aparatului.

Care este capacitatea de rupere?

Eaton HNB-C13/1N/003 are o capacitate nominală de rupere de 6kA conform EN 61009-1. Valoarea trebuie să fie adecvată nivelului de scurtcircuit posibil și condițiilor electrice din punctul de instalare.

Cum identific exact această variantă Eaton?

Verifică modelul HNB-C13/1N/003, codul Eaton 195126 și combinația 1P+N, 13A, 30mA, tip AC, curbă C și 6kA. Aceste caracteristici diferențiază produsul de celelalte variante Eaton HNB.
