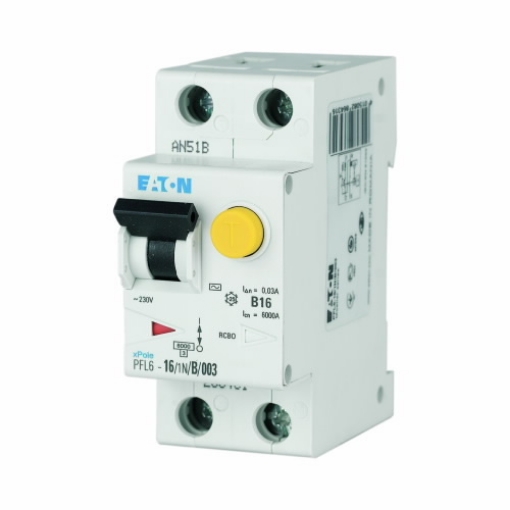

Siguranta diferentiala Eaton 286432 1P+N 20A 30mA 6kA PFL6-20/1N/B/003

Siguranța diferențială 20A Eaton PFL6-20/1N/B/003 este un aparat modular care combină protecția la suprasarcină și scurtcircuit cu protecția diferențială de 30 mA. Modelul 286432 are configurație 1P+N, curbă de declanșare B, capacitate nominală de rupere de 6 kA și protecție diferențială de tip AC, reunind într-un singur aparat funcțiile necesare protejării circuitului la supracurent și curent rezidual.

Protecție diferențială și la supracurent într-un singur aparat

PFL6-20/1N/B/003 combină funcția diferențială cu protecția la suprasarcină și scurtcircuit. Din acest motiv, produsul trebuie diferențiat atât de o siguranță automată standard, care protejează la supracurent, cât și de un întreruptor diferențial fără protecție la suprasarcină și scurtcircuit.

Această combinație permite protejarea circuitului printr-un singur aparat modular, cu parametri clar definiți. Pentru înlocuirea unui dispozitiv existent sau pentru alegerea într-un tablou nou trebuie verificată configurația completă, nu doar curentul nominal de 20 A.

Ce înseamnă 20 A și 30 mA

La o siguranță diferențială 20A, valorile 20 A și 30 mA au roluri diferite. Cei 20 A reprezintă curentul nominal al aparatului, iar cei 30 mA reprezintă curentul diferențial nominal de declanșare.

Curentul nominal de 20 A trebuie corelat cu conductorul, sarcina și condițiile de instalare ale circuitului. Sensibilitatea de 30 mA descrie funcția diferențială și trebuie să corespundă cerințelor instalației. Cele două valori nu sunt alternative și nu trebuie confundate la selectarea produsului.

Configurație 1P+N și curbă B

Eaton PFL6-20/1N/B/003 are configurație 1P+N. Aparatul este realizat pentru circuite în care este necesară această arhitectură, iar configurația nu trebuie confundată cu variantele 1P sau 2P, chiar dacă acestea pot avea același curent nominal.

Curba B definește caracteristica de declanșare magnetică la supracurenți de scurtă durată. O variantă de 20 A cu curbă C nu este automat echivalentă cu PFL6-20/1N/B/003. Alegerea curbei trebuie să corespundă caracteristicilor circuitului și sarcinii alimentate.

Capacitate nominală de rupere de 6 kA

Capacitatea nominală de rupere de 6 kA indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standardul aplicabil. Valoarea trebuie verificată în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Cei 6 kA nu trebuie confundați cu cei 20 A ai curentului nominal. 20 A caracterizează curentul nominal al aparatului, în timp ce 6 kA caracterizează capacitatea sa de întrerupere la scurtcircuit.

Protecție diferențială de tip AC

Siguranța diferențială 20A Eaton PFL6-20/1N/B/003 este de tip AC. Acest tip este sensibil la curenți reziduali alternativi și reprezintă un criteriu de selecție distinct de sensibilitatea de 30 mA.

Prin urmare, două aparate de 20 A și 30 mA nu sunt automat echivalente. Pentru alegerea corectă trebuie comparate și tipul diferențial, configurația polilor, curba de declanșare și capacitatea de rupere.

Format modular și integrare în tablou

Modelul Eaton 286432 are lățimea de 37 mm și este realizat în configurație modulară pentru montaj în tablouri electrice compatibile. Gradul de protecție al aparatului este IP20, iar înălțimea este de 75 mm.

Dimensiunile sunt importante mai ales la înlocuirea unui aparat existent, deoarece spațiul disponibil în tablou trebuie verificat înainte de cumpărare. Gradul IP20 caracterizează aparatul individual și nu întregul ansamblu al tabloului.

Ce verifici înainte de cumpărare

Siguranța diferențială 20A Eaton PFL6-20/1N/B/003 trebuie aleasă după toți parametrii relevanți ai circuitului. Dacă înlocuiești un produs existent, compară modelul complet și caracteristicile tehnice, nu doar valoarea de 20 A sau sensibilitatea de 30 mA.

• Curent nominal: 20 A.
• Configurație: 1P+N.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: AC.
• Caracteristică de declanșare: B.
• Capacitate nominală de rupere: 6 kA.
• Grad de protecție: IP20.
• Lățime: 37 mm.
• Înălțime: 75 mm.
• Model: PFL6-20/1N/B/003.
• Cod Eaton: 286432.
• EAN: 4015082864323.

Pentru alte valori și configurații poți consulta gama de siguranțe diferențiale. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 20 A. Curentul nominal nu identifică singur aparatul potrivit. Configurația 1P+N, sensibilitatea de 30 mA, tipul AC, curba B și capacitatea de rupere de 6 kA trebuie verificate separat.

Confundarea valorilor 20 A și 30 mA. 20 A reprezintă curentul nominal, iar 30 mA reprezintă sensibilitatea diferențială. Cele două valori descriu funcții complet diferite ale aparatului.

Confundarea unei siguranțe diferențiale cu o siguranță automată simplă. PFL6-20/1N/B/003 include atât protecție la supracurent, cât și protecție diferențială. Un disjunctor automat obișnuit nu include implicit funcția diferențială de 30 mA.

Alegerea unui alt tip diferențial doar pentru că are tot 30 mA. Tipul AC este o caracteristică distinctă. Sensibilitatea identică nu garantează că două aparate sunt echivalente pentru același circuit.

Întrebări frecvente

Ce protecții oferă Eaton PFL6-20/1N/B/003?

Eaton PFL6-20/1N/B/003 oferă protecție diferențială și protecție la suprasarcină și scurtcircuit într-un singur aparat. Modelul are curent nominal de 20 A, sensibilitate diferențială de 30 mA, curbă B și capacitate nominală de rupere de 6 kA.

Ce înseamnă 30 mA la această siguranță diferențială?

Valoarea de 30 mA reprezintă curentul diferențial nominal de declanșare al Eaton PFL6-20/1N/B/003. Aceasta este diferită de curentul nominal de 20 A. Pentru alegere trebuie verificate împreună sensibilitatea diferențială, tipul AC, configurația 1P+N, curba B și capacitatea de rupere.

Ce înseamnă configurația 1P+N?

Configurația 1P+N indică arhitectura polilor Eaton PFL6-20/1N/B/003. Aceasta este diferită de configurațiile 1P și 2P și trebuie să corespundă schemei circuitului în care aparatul urmează să fie utilizat. Numărul de poli nu trebuie dedus doar din curentul nominal.

Care este diferența dintre o siguranță automată și PFL6-20/1N/B/003?

PFL6-20/1N/B/003 combină protecția la supracurent cu protecția diferențială de 30 mA. O siguranță automată standard protejează circuitul la suprasarcină și scurtcircuit, dar nu oferă implicit și protecția diferențială integrată în acest model.

Pot înlocui un model de 20 A cu PFL6-20/1N/B/003?

PFL6-20/1N/B/003 poate fi ales ca înlocuitor numai dacă parametrii circuitului și ai aparatului existent sunt compatibili. Trebuie verificate configurația 1P+N, sensibilitatea de 30 mA, tipul AC, curba B, capacitatea de rupere de 6 kA și dimensiunile aparatului, nu doar curentul de 20 A.
