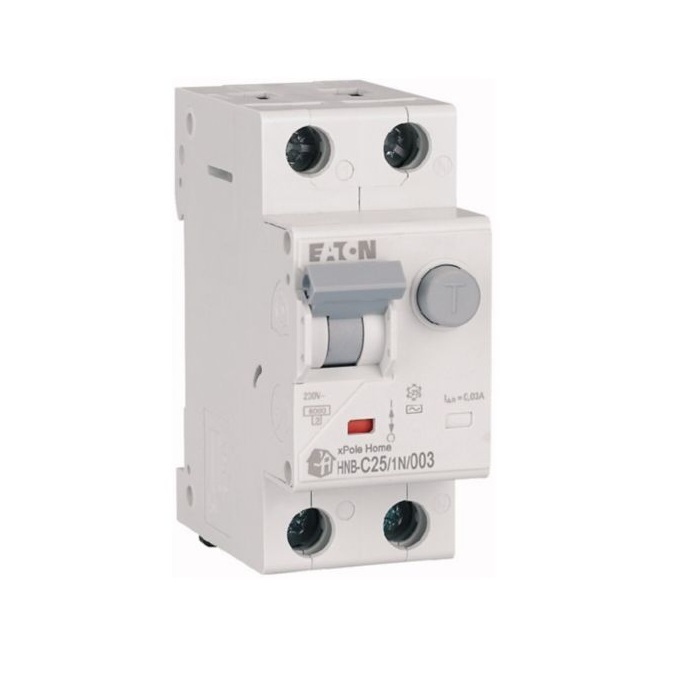

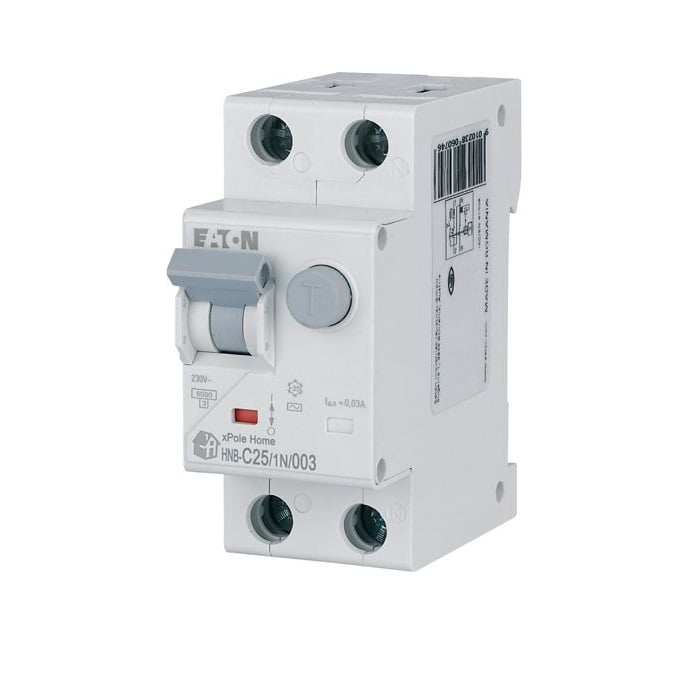

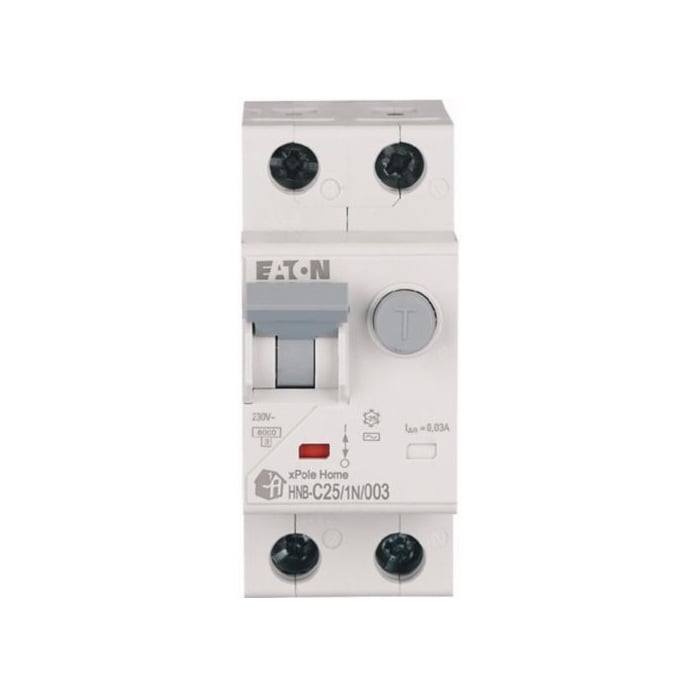

Siguranta diferentiala Eaton 195129 1P+N 25A 30mA HNB-C25/1N/003

Siguranța diferențială Eaton HNB-C25/1N/003 195129 este un întrerupător RCBO 1P+N de 25A, cu sensibilitate diferențială de 30mA, tip AC, curbă C și capacitate de rupere de 6kA. Aparatul combină într-un singur dispozitiv protecția diferențială cu protecția la supracurent și scurtcircuit, fiind destinat circuitelor dimensionate pentru aceste caracteristici electrice.

Siguranță diferențială Eaton 25A 30mA cu protecție RCBO

Eaton HNB-C25/1N/003 este un RCBO, adică un întrerupător diferențial cu protecție integrată la supracurent. Această configurație permite utilizarea unui singur aparat pentru funcția diferențială și pentru protecția circuitului la suprasarcină și scurtcircuit.

Modelul are un curent nominal de 25A și un curent diferențial nominal de 30mA. Cele două valori descriu funcții diferite: 25A reprezintă curentul nominal al aparatului, iar 30mA reprezintă sensibilitatea protecției diferențiale.

Ce înseamnă sensibilitatea diferențială de 30mA?

Valoarea de 30mA reprezintă curentul diferențial nominal al RCBO-ului. Aparatul monitorizează dezechilibrul de curent al circuitului și asigură funcția de protecție diferențială conform caracteristicilor pentru care este proiectat.

Sensibilitatea diferențială nu trebuie confundată cu amperajul. Pentru această variantă Eaton, combinația relevantă este 25A pentru curentul nominal și 30mA pentru curentul diferențial nominal.

Tip diferențial AC și curbă de declanșare C

Eaton HNB-C25/1N/003 este un RCBO tip AC, cu curbă de declanșare C. Ambele caracteristici trebuie verificate înainte de cumpărare, deoarece siguranțele diferențiale cu același amperaj și aceeași sensibilitate pot avea tipuri diferențiale sau curbe de declanșare diferite.

Curba C caracterizează partea de protecție la supracurent. Tipul AC descrie caracteristica protecției diferențiale. Pentru o înlocuire corectă, verifică ambele valori împreună cu configurația polilor și capacitatea de rupere.

Configurație 1P+N cu neutru comutat simultan

Modelul are configurație 1P+N, cu doi poli în total și un pol protejat. Neutrul este comutat simultan, caracteristică importantă pentru identificarea exactă a variantei și pentru verificarea compatibilității cu schema circuitului.

Configurația 1P+N nu trebuie confundată cu un întrerupător automat simplu 1P. Atunci când produsul este cumpărat pentru înlocuire, verificarea modelului complet și a codului Eaton ajută la evitarea confuziei între variante.

Capacitate de rupere de 6kA

Eaton HNB-C25/1N/003 are o capacitate nominală de rupere de 6kA conform EN 61009-1. Această caracteristică trebuie să fie adecvată condițiilor electrice și nivelului de curent de scurtcircuit posibil în punctul de instalare.

Capacitatea de rupere reprezintă un parametru separat de curentul nominal de 25A și de sensibilitatea diferențială de 30mA. Toate aceste valori trebuie analizate împreună pentru selectarea corectă a RCBO-ului.

Caracteristicile Eaton HNB-C25/1N/003

Modelul 195129 poate fi identificat precis prin combinația dintre tipul aparatului, configurația polilor și parametrii electrici. Principalele caracteristici sunt:

• tip produs: RCBO;
• producător: Eaton;
• model: HNB-C25/1N/003;
• cod producător: 195129;
• configurație: 1P+N;
• curent nominal: 25A;
• sensibilitate diferențială: 30mA;
• tip diferențial: AC;
• curbă de declanșare: C;
• capacitate de rupere: 6kA conform EN 61009-1;
• tensiune nominală: 230V AC;
• frecvență nominală: 50Hz;
• grad de protecție: IP20;
• montaj pe șină DIN;
• 2 spații modulare;
• lățime de 35 mm.

Montaj modular pe șină DIN

Siguranța diferențială Eaton HNB-C25/1N/003 se montează pe șină DIN și ocupă două spații modulare, având o lățime de 35 mm. Aceste dimensiuni sunt relevante atunci când se verifică spațiul disponibil în tabloul electric sau când aparatul înlocuiește un RCBO existent.

Modelul permite conectarea conductorilor rigizi și multifilari cu secțiuni cuprinse între 1 și 25 mm², în limitele tehnice specificate pentru aparat. Conductorii și protecția trebuie dimensionate în raport cu cerințele instalației.

Ce verifici înainte de alegerea Eaton HNB-C25/1N/003?

Pentru o selecție corectă, verifică întregul set de caracteristici: 1P+N, 25A, 30mA, tip AC, curbă C și 6kA. Alegerea numai după amperaj sau sensibilitatea diferențială poate conduce la selectarea unei variante diferite de cea necesară circuitului.

• confirmă configurația 1P+N;
• verifică dacă circuitul este dimensionat pentru 25A;
• confirmă sensibilitatea diferențială de 30mA;
• verifică dacă este necesar un RCBO tip AC;
• confirmă curba C și capacitatea de rupere de 6kA;
• pentru înlocuire, verifică modelul HNB-C25/1N/003 și codul 195129.

Identificare exactă prin HNB-C25/1N/003 și codul 195129

Codul Eaton 195129 identifică exact această variantă, iar EAN-ul asociat este 9010238060920. Referința este utilă atunci când produsul este comandat după un proiect, o listă de materiale sau pentru înlocuirea unui aparat existent.

Identificarea completă este Eaton HNB-C25/1N/003, 1P+N, 25A, 30mA, tip AC, curbă C și 6kA. Verificarea tuturor acestor parametri reduce riscul de confuzie cu alte RCBO-uri Eaton din gama HNB.

Întrebări frecvente despre Eaton HNB-C25/1N/003

Este HNB-C25/1N/003 un RCBO?

Da. Eaton HNB-C25/1N/003 este un RCBO, adică un întrerupător diferențial cu protecție integrată la supracurent. Aparatul combină protecția diferențială cu protecția la suprasarcină și scurtcircuit într-un singur dispozitiv.

Ce sensibilitate diferențială are modelul 195129?

Modelul are o sensibilitate diferențială de 30mA. Această valoare este distinctă de curentul nominal de 25A și trebuie verificată în raport cu cerințele circuitului pentru care este ales RCBO-ul.

Ce tip diferențial are această siguranță Eaton?

Modelul HNB-C25/1N/003 este tip AC. Tipul diferențial trebuie verificat înainte de cumpărare și nu trebuie dedus doar din valorile de 25A sau 30mA.

Care este capacitatea de rupere?

Eaton HNB-C25/1N/003 are o capacitate nominală de rupere de 6kA conform EN 61009-1. Valoarea trebuie să corespundă condițiilor electrice și nivelului de scurtcircuit posibil în punctul de instalare.

Cum identific exact această variantă Eaton?

Verifică modelul HNB-C25/1N/003, codul Eaton 195129 și combinația 1P+N, 25A, 30mA, tip AC, curbă C și 6kA. Aceste caracteristici diferențiază produsul de celelalte variante HNB.
