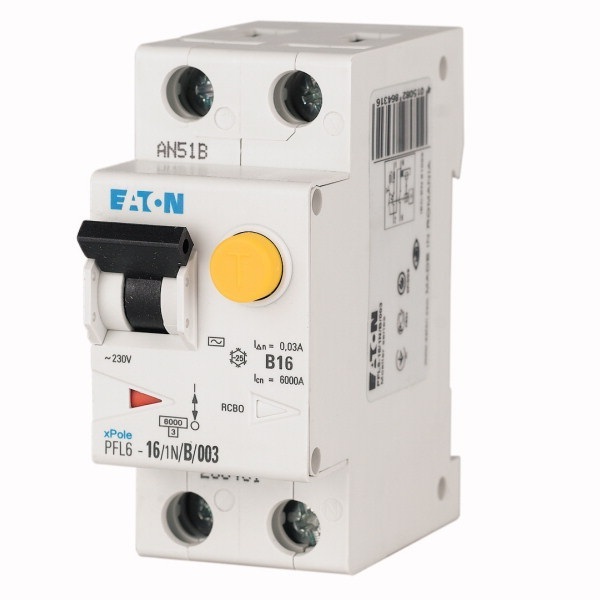

Siguranta diferentiala Eaton 286429 1P+N 30mA 10A 6KA PFL6-10/1N/B/003

Siguranța diferențială 10A Eaton PFL6-10/1N/B/003 este un aparat modular 1P+N care combină protecția la suprasarcină și scurtcircuit cu protecția diferențială de 30 mA. Modelul 286429 are curbă de declanșare B, capacitate nominală de rupere de 6 kA și protecție diferențială de tip AC, fiind destinat aplicațiilor rezidențiale și comerciale.

Două funcții de protecție într-un singur aparat

PFL6-10/1N/B/003 combină funcția unui disjunctor automat cu protecția diferențială. Aparatul protejează circuitul la suprasarcină și scurtcircuit și monitorizează în același timp curentul diferențial, cu o sensibilitate nominală de 30 mA.

Această configurație trebuie diferențiată de o siguranță automată fără protecție diferențială și de un întreruptor diferențial fără protecție la supracurent. Pentru alegerea corectă contează toate caracteristicile aparatului, nu doar valoarea de 10 A.

Ce înseamnă 10 A și 30 mA

La o siguranță diferențială 10A, valorile 10 A și 30 mA descriu funcții diferite. Cei 10 A reprezintă curentul nominal al aparatului, în timp ce 30 mA reprezintă curentul diferențial nominal de declanșare.

Curentul nominal de 10 A trebuie corelat cu conductorul, sarcina și condițiile circuitului. Sensibilitatea de 30 mA trebuie, la rândul ei, să corespundă cerințelor instalației și proiectului electric. Cele două valori nu sunt alternative și nu trebuie confundate.

Configurație 1P+N și curba B

Modelul Eaton 286429 are configurație 1P+N, cu neutrul comutat simultan. Această configurație este diferită de 1P și de 2P, iar înlocuirea aparatului trebuie făcută numai cu o variantă compatibilă cu schema electrică.

Curba B definește caracteristica de declanșare la supracurenți de scurtă durată. Un aparat de 10 A cu curbă B nu trebuie considerat automat echivalent cu unul de 10 A cu curbă C, deoarece comportamentul protecției magnetice este diferit.

Capacitate de rupere de 6 kA

Capacitatea nominală de rupere este de 6 kA conform IEC/EN 61009. Valoarea arată nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard și trebuie verificată în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Cei 6 kA nu trebuie confundați cu cei 10 A ai curentului nominal. Curentul nominal descrie funcționarea circuitului în regim normal, în timp ce capacitatea de rupere caracterizează comportamentul aparatului în cazul unui scurtcircuit.

Protecție diferențială de tip AC

Eaton PFL6-10/1N/B/003 are protecție diferențială de tip AC. Tipul diferențial este un criteriu de selecție separat de valoarea de 30 mA și trebuie verificat în funcție de circuit și de echipamentele alimentate.

Două aparate cu același curent nominal și aceeași sensibilitate diferențială nu sunt neapărat echivalente dacă diferă prin tipul diferențial, curba de declanșare, configurația polilor sau capacitatea de rupere.

Integrarea în tabloul electric

Siguranța diferențială 10A Eaton PFL6-10/1N/B/003 ocupă două spații modulare. Aparatul are aproximativ 37 mm lățime, 75 mm înălțime și 86 mm adâncime, astfel că spațiul disponibil în tablou trebuie verificat înainte de montaj.

Modelul face parte din seria Eaton xPole PFL6 și este identificat prin codul de catalog 286429. Folosirea codului și a modelului complet reduce riscul de confuzie cu alte variante PFL6 care pot avea alt amperaj, altă curbă sau alt tip de protecție diferențială.

Ce verifici înainte de cumpărare

Siguranța diferențială 10A trebuie selectată după configurația completă a circuitului. Pentru PFL6-10/1N/B/003, verifică dacă proiectul cere simultan 10 A, 1P+N, sensibilitate de 30 mA, tip AC, curbă B și capacitate de rupere de 6 kA.

• Curent nominal: 10 A.
• Configurație: 1P+N.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: AC.
• Caracteristică de declanșare: B.
• Capacitate nominală de rupere: 6 kA.
• Lățime modulară: 2 module.
• Model: PFL6-10/1N/B/003.
• Cod Eaton: 286429.

Pentru alte valori și configurații poți consulta gama de siguranțe diferențiale. Pentru alte produse ale aceluiași producător este disponibilă pagina Eaton.

Erori frecvente

Alegerea aparatului doar după valoarea de 10 A. Curentul nominal nu identifică singur produsul potrivit. Trebuie verificate și sensibilitatea de 30 mA, configurația 1P+N, curba B, tipul AC și capacitatea de rupere de 6 kA.

Confundarea valorii de 30 mA cu amperajul aparatului. 30 mA reprezintă sensibilitatea diferențială, iar 10 A reprezintă curentul nominal. Cele două valori descriu funcții diferite ale protecției.

Confundarea unui aparat 1P+N cu unul 1P. PFL6-10/1N/B/003 include și comutarea neutrului. Un model 1P simplu are o configurație diferită și nu este un înlocuitor direct.

Ignorarea tipului diferențial AC. Sensibilitatea de 30 mA nu este singurul criteriu al protecției diferențiale. Tipul AC trebuie să corespundă cerințelor circuitului și echipamentelor alimentate.

Întrebări frecvente

Ce înseamnă 30 mA la Eaton PFL6-10/1N/B/003?

Valoarea de 30 mA reprezintă sensibilitatea diferențială a Eaton PFL6-10/1N/B/003. Aceasta este distinctă de curentul nominal de 10 A. Pentru alegerea aparatului trebuie verificate împreună sensibilitatea diferențială, amperajul, tipul AC, configurația 1P+N și caracteristica de declanșare B.

Ce protecții oferă PFL6-10/1N/B/003?

Eaton PFL6-10/1N/B/003 combină protecția diferențială cu protecția la suprasarcină și scurtcircuit. Aparatul are curent nominal de 10 A, sensibilitate de 30 mA și capacitate de rupere de 6 kA, astfel că nu trebuie confundat cu un dispozitiv care oferă numai una dintre aceste funcții.

Ce înseamnă 1P+N?

Configurația 1P+N a Eaton PFL6-10/1N/B/003 include un pol protejat și conductorul neutru comutat simultan. Este o configurație diferită de un aparat 1P sau de unul 2P, iar schema instalației trebuie să stabilească tipul necesar pentru circuit.

Ce înseamnă capacitatea de rupere de 6 kA?

Capacitatea de 6 kA indică nivelul nominal de curent de scurtcircuit pe care PFL6-10/1N/B/003 îl poate întrerupe conform IEC/EN 61009. Această valoare trebuie verificată separat de curentul nominal de 10 A și raportată la nivelul de scurtcircuit disponibil în instalație.
