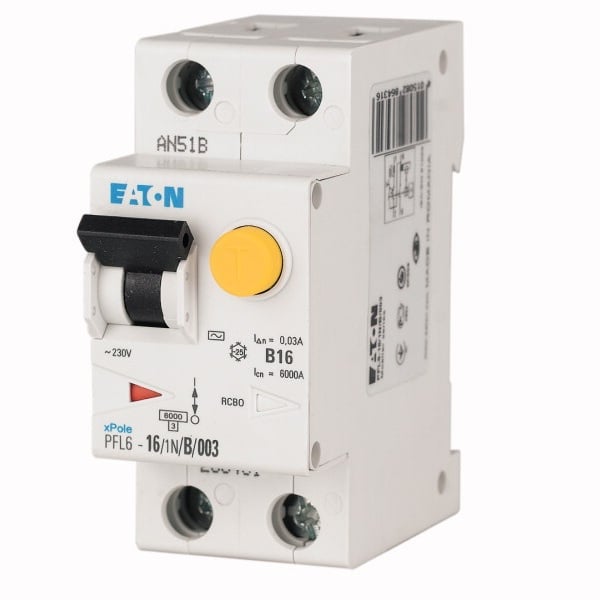

Siguranta diferentiala Eaton 286431 1P+N 30mA 16A 6KA PFL6-16/1N/B/003

Siguranța diferențială 16A Eaton PFL6-16/1N/B/003 este un aparat modular RCBO care combină protecția la suprasarcină și scurtcircuit cu protecția diferențială de 30 mA. Modelul 286431 are configurație 1P+N, curbă de declanșare B, capacitate nominală de rupere de 6 kA și protecție diferențială de tip AC, fiind destinat aplicațiilor rezidențiale și comerciale.

Protecție diferențială și la supracurent într-un singur aparat

PFL6-16/1N/B/003 reunește două funcții de protecție în același dispozitiv. Aparatul protejează circuitul la suprasarcină și scurtcircuit și, în același timp, monitorizează curentul diferențial. Această combinație îl diferențiază de un disjunctor automat simplu, care nu include funcția diferențială.

Sensibilitatea diferențială este de 30 mA, iar modelul este de tip AC. Tipul diferențial trebuie verificat separat de sensibilitate, deoarece două aparate de 30 mA nu sunt automat echivalente dacă detectează tipuri diferite de curent rezidual.

Ce înseamnă 16 A și 30 mA

La o siguranță diferențială 16A, valorile 16 A și 30 mA descriu parametri diferiți. Cei 16 A reprezintă curentul nominal al aparatului, în timp ce 30 mA reprezintă curentul diferențial nominal de declanșare.

Curentul nominal de 16 A trebuie corelat cu conductorul, sarcina și condițiile de instalare ale circuitului. Sensibilitatea diferențială de 30 mA trebuie să corespundă cerințelor proiectului electric. Alegerea produsului numai după una dintre aceste valori poate conduce la selectarea unei protecții cu o configurație nepotrivită.

Configurație 1P+N și curba de declanșare B

Eaton PFL6-16/1N/B/003 are configurație 1P+N, cu doi poli în total și un pol protejat. Faza este protejată, iar conductorul neutru este comutat împreună cu aceasta. Configurația trebuie diferențiată de 1P și de 2P, deoarece aparatele au construcții și roluri diferite în schema electrică.

Curba B definește caracteristica de declanșare la supracurenți de scurtă durată. Un aparat de 16 A cu curbă B nu trebuie considerat automat echivalent cu o variantă de 16 A cu curbă C doar pentru că amperajul este identic. Curba trebuie să corespundă cerințelor circuitului și sarcinii protejate.

Capacitate nominală de rupere de 6 kA

Capacitatea nominală de rupere de 6 kA conform IEC/EN 61009 indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard. Acest parametru trebuie verificat în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Cei 6 kA nu reprezintă curentul nominal al circuitului. 16 A descrie curentul nominal al aparatului, în timp ce 6 kA descrie capacitatea sa de întrerupere la scurtcircuit. Ambele valori sunt necesare pentru identificarea și alegerea corectă a modelului.

Protecție diferențială de tip AC

PFL6-16/1N/B/003 este un aparat diferențial de tip AC. Tipul diferențial este o caracteristică tehnică distinctă de sensibilitatea de 30 mA și trebuie să corespundă cerințelor circuitului și echipamentelor alimentate.

Prin urmare, o altă siguranță diferențială 16A cu sensibilitate de 30 mA nu este automat un înlocuitor direct. Pentru compatibilitate trebuie comparate tipul diferențial, configurația polilor, curba de declanșare, curentul nominal și capacitatea de rupere.

Montaj și integrare în tabloul electric

Modelul Eaton 286431 se montează pe șină DIN și ocupă două spații modulare. Aparatul are 37 mm lățime, 75 mm înălțime și 86 mm adâncime, iar adâncimea de încastrare este de 69,5 mm. Aceste dimensiuni sunt importante atunci când verifici spațiul disponibil într-un tablou existent.

Gradul de protecție al aparatului este IP20. Acest nivel caracterizează dispozitivul individual și nu trebuie confundat cu gradul de protecție al întregului tablou, care depinde de carcasa și configurația ansamblului.

Ce verifici înainte de cumpărare

Siguranța diferențială 16A Eaton PFL6-16/1N/B/003 trebuie aleasă după configurația completă, nu numai după amperaj. Verifică dacă proiectul electric cere simultan 16 A, configurație 1P+N, sensibilitate de 30 mA, tip AC, curbă B și capacitate de rupere de 6 kA.

• Curent nominal: 16 A.
• Configurație: 1P+N.
• Poli protejați: 1.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: AC.
• Caracteristică de declanșare: B.
• Capacitate nominală de rupere: 6 kA.
• Tensiune nominală: 230 V.
• Grad de protecție: IP20.
• Lățime: 37 mm, 2 module.
• Model: PFL6-16/1N/B/003.
• Cod Eaton: 286431.

Pentru alte valori și configurații poți consulta gama de siguranțe diferențiale. Pentru alte produse ale aceluiași producător este disponibilă pagina Eaton.

Erori frecvente

Alegerea aparatului doar după valoarea de 16 A. Amperajul nu identifică singur modelul potrivit. Trebuie verificate și sensibilitatea de 30 mA, tipul AC, configurația 1P+N, curba B și capacitatea de rupere de 6 kA.

Confundarea valorilor 16 A și 30 mA. 16 A reprezintă curentul nominal al aparatului, iar 30 mA reprezintă sensibilitatea diferențială. Cele două valori descriu funcții diferite și trebuie evaluate separat.

Confundarea configurației 1P+N cu 1P. PFL6-16/1N/B/003 are doi poli în total, dintre care unul este protejat, iar neutrul este comutat. Un aparat 1P simplu are o configurație diferită și nu este un înlocuitor direct.

Înlocuirea tipului AC fără verificarea circuitului. Sensibilitatea de 30 mA nu este singurul criteriu al funcției diferențiale. Tipul curentului rezidual detectat trebuie să corespundă cerințelor instalației și echipamentelor alimentate.

Întrebări frecvente

Ce protecții oferă Eaton PFL6-16/1N/B/003?

Eaton PFL6-16/1N/B/003 combină protecția diferențială cu protecția la suprasarcină și scurtcircuit. Aparatul are curent nominal de 16 A, sensibilitate diferențială de 30 mA și capacitate de rupere de 6 kA, reunind aceste funcții într-un singur aparat modular.

Ce înseamnă 30 mA la această siguranță diferențială?

Valoarea de 30 mA este sensibilitatea diferențială a Eaton PFL6-16/1N/B/003. Ea este diferită de curentul nominal de 16 A. Pentru alegerea corectă trebuie verificate împreună sensibilitatea diferențială, tipul AC, configurația 1P+N, curba B și capacitatea de rupere de 6 kA.

Ce înseamnă 1P+N?

Configurația 1P+N a PFL6-16/1N/B/003 include un pol protejat și conductorul neutru comutat simultan. Aparatul are doi poli în total, dar numai unul este protejat la supracurent. Această configurație este diferită de un disjunctor 1P sau de unul 2P cu ambii poli protejați.

Care este diferența dintre o siguranță automată și un RCBO?

Un RCBO precum Eaton PFL6-16/1N/B/003 include atât protecție la supracurent, cât și protecție diferențială. O siguranță automată standard protejează la suprasarcină și scurtcircuit, dar nu include în mod implicit funcția diferențială de 30 mA.

Cât spațiu ocupă Eaton PFL6-16/1N/B/003 în tablou?

Eaton PFL6-16/1N/B/003 ocupă două spații modulare și are lățimea de 37 mm. Aparatul se montează pe șină DIN și are 75 mm înălțime și 86 mm adâncime, astfel că spațiul disponibil trebuie verificat înainte de montaj sau înlocuire.
