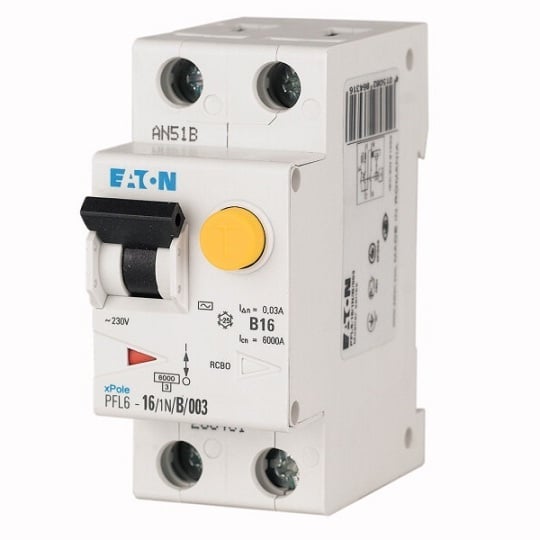

Siguranta diferentiala Eaton 286433 1P+N 30mA 25A 6KA PFL6-25/1N/B/003

Siguranța diferențială 25A Eaton PFL6-25/1N/B/003 este un aparat modular 1P+N care combină protecția diferențială cu protecția la supracurent într-un singur dispozitiv. Modelul 286433 are curent nominal de 25 A, sensibilitate diferențială de 30 mA, caracteristică de declanșare B și capacitate nominală de rupere de 6 kA.

Protecție diferențială și la supracurent într-un singur aparat

PFL6-25/1N/B/003 îndeplinește atât funcția diferențială, cât și funcția de protecție la suprasarcină și scurtcircuit. Această combinație este importantă atunci când proiectul electric cere ambele funcții pentru același circuit și permite identificarea clară a protecției printr-un singur aparat modular.

Modelul are configurație 1P+N: conductorul de fază este protejat, iar neutrul este comutat împreună cu acesta. Configurația trebuie diferențiată atât de un disjunctor simplu 1P, cât și de un aparat 2P cu doi poli protejați, deoarece acestea nu sunt automat interschimbabile.

Ce înseamnă 25 A și 30 mA

Curentul nominal de 25 A și sensibilitatea de 30 mA descriu două funcții diferite. Valoarea de 25 A este asociată protecției la supracurent, în timp ce pragul diferențial de 30 mA este asociat detectării unui dezechilibru de curent între conductoarele circuitului.

O siguranță diferențială 25A nu se alege doar după amperaj. Curentul nominal trebuie corelat cu secțiunea conductorului, sarcina și condițiile de instalare, iar sensibilitatea diferențială trebuie să corespundă cerințelor circuitului și proiectului electric.

Curba B și capacitatea de rupere de 6 kA

Caracteristica de declanșare B definește comportamentul protecției la supracurenți de scurtă durată. Un model de 25 A cu curbă B nu trebuie considerat automat echivalent cu unul de 25 A cu curbă C, deoarece caracteristica de declanșare este diferită.

Capacitatea nominală de rupere este de 6 kA. Aceasta indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard și nu trebuie confundată cu valoarea de 25 A. Prin urmare, atât amperajul, cât și capacitatea de rupere trebuie verificate înainte de alegere.

Protecție diferențială de tip AC

Eaton PFL6-25/1N/B/003 este un aparat diferențial de tip AC. Tipul protecției diferențiale este un criteriu separat de sensibilitatea de 30 mA și trebuie verificat în funcție de caracteristicile circuitului și ale echipamentelor alimentate.

Identificarea completă a produsului este importantă tocmai pentru că două aparate de 25 A și 30 mA pot diferi prin tipul protecției diferențiale, curba de declanșare, numărul de poli sau capacitatea de rupere.

Ce verifici înainte de cumpărare

Siguranța diferențială Eaton 25A trebuie aleasă după ansamblul parametrilor electrici, nu doar după valoarea curentului nominal. Pentru modelul PFL6-25/1N/B/003, verifică dacă proiectul cere exact configurația 1P+N, 25 A, 30 mA, tip AC, curbă B și 6 kA.

• Curent nominal: 25 A.
• Configurație: 1P+N.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: AC.
• Caracteristică de declanșare: B.
• Capacitate nominală de rupere: 6 kA.
• Grad de protecție: IP20.
• Model: PFL6-25/1N/B/003.
• Cod Eaton: 286433.

Pentru alte configurații și valori de curent poți consulta gama de siguranțe diferențiale. Alte produse ale aceluiași producător sunt disponibile în pagina Eaton.

Erori frecvente

Confundarea unei siguranțe diferențiale cu un disjunctor automat simplu. PFL6-25/1N/B/003 include atât protecție diferențială, cât și protecție la supracurent. Un disjunctor fără funcție diferențială nu oferă aceeași combinație de protecții.

Alegerea aparatului doar pentru că are 25 A. Amperajul este numai unul dintre criterii. Sensibilitatea de 30 mA, tipul AC, curba B, configurația 1P+N și capacitatea de rupere de 6 kA trebuie să corespundă proiectului.

Confundarea valorii de 30 mA cu cea de 25 A. 30 mA este sensibilitatea diferențială, în timp ce 25 A este curentul nominal. Valorile descriu funcții diferite ale aparatului și nu pot fi comparate direct.

Confundarea configurației 1P+N cu 2P. PFL6-25/1N/B/003 are configurație 1P+N, cu faza protejată și neutrul comutat. Un aparat 2P cu ambii poli protejați este o configurație diferită.

Întrebări frecvente

Ce înseamnă 30 mA la Eaton PFL6-25/1N/B/003?

Valoarea de 30 mA reprezintă sensibilitatea diferențială a Eaton PFL6-25/1N/B/003. Aparatul monitorizează diferența dintre curenții care circulă prin conductoarele active și declanșează conform caracteristicilor sale atunci când pragul diferențial este atins. Sensibilitatea este un parametru diferit de curentul nominal de 25 A.

Este PFL6-25/1N/B/003 doar o siguranță automată?

PFL6-25/1N/B/003 combină protecția la supracurent cu protecția diferențială. Din acest motiv, produsul nu trebuie confundat cu un disjunctor modular simplu care oferă numai protecție la suprasarcină și scurtcircuit. Modelul Eaton include și funcția diferențială de 30 mA.

Ce înseamnă 1P+N la această siguranță diferențială?

Configurația 1P+N a Eaton PFL6-25/1N/B/003 înseamnă un pol protejat și conductorul neutru comutat împreună cu acesta. Configurația este diferită de 1P și de 2P, iar schema instalației trebuie să indice ce tip de aparat este necesar.

Ce înseamnă capacitatea de rupere de 6 kA?

Capacitatea de 6 kA exprimă nivelul nominal de curent de scurtcircuit pe care PFL6-25/1N/B/003 îl poate întrerupe în condițiile standardului aplicabil. Valoarea trebuie verificată separat de curentul nominal de 25 A și corelată cu nivelul de scurtcircuit disponibil la punctul de instalare.

Ce trebuie verificat când înlocuiești acest model?

Pentru înlocuirea Eaton PFL6-25/1N/B/003 trebuie comparată configurația completă, nu doar valoarea de 25 A. Verifică 1P+N, sensibilitatea de 30 mA, tipul AC, curba B, capacitatea de rupere de 6 kA și cerințele circuitului înainte de alegerea unui aparat echivalent.
