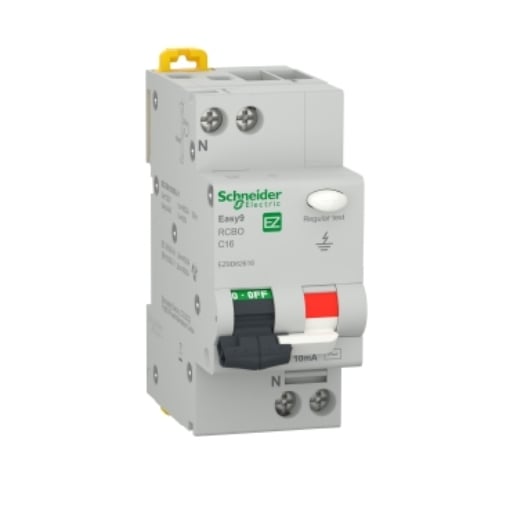

Siguranța diferențială 16A SCHNEIDER Easy9 EZ9D62616 este un întreruptor automat diferențial RCBO 1P+N, cu un pol protejat, curba C, sensibilitate diferențială de 10mA și protecție diferențială tip AC. Modelul combină într-un singur aparat protecția diferențială cu protecția la suprasarcină și scurtcircuit. Funcționează la 230V AC, 50Hz, are capacitate de rupere de 4500A, adică 4.5kA, și se montează pe șină DIN.
Referința EZ9D62616 identifică exact varianta Easy9 RCBO de 16A, 1P+N, curba C, 10mA tip AC și 4500A. Sensibilitatea de 10mA este un element important de diferențiere față de alte variante Easy9 de 16A, inclusiv modelele de 30mA. Pentru identificarea fără ambiguități a produsului poate fi verificat și EAN 3606489940430.
RCBO de 16A cu protecții combinate
Siguranța diferențială 16A SCHNEIDER Easy9 EZ9D62616 este un RCBO, adică un aparat care integrează protecția diferențială și protecția la supracurent. Schneider declară pentru această referință protecția persoanelor împotriva șocurilor electrice prin contact direct, alături de protecția combinată la scurtcircuit și curenți de suprasarcină.
Această combinație de funcții este esențială pentru înțelegerea produsului. EZ9D62616 nu este doar un aparat diferențial și nici doar un întreruptor automat MCB. Tipul RCBO confirmă integrarea celor două categorii de protecție în același dispozitiv.
Pentru compararea cu alte siguranțe diferențiale, primul criteriu util este tipul aparatului. Două produse cu aceeași sensibilitate diferențială nu trebuie considerate automat echivalente dacă unul este RCBO, iar celălalt are alte funcții de protecție.
Sensibilitate diferențială de 10mA
Easy9 EZ9D62616 are sensibilitate diferențială de 10mA, tip AC, cu declanșare diferențială instantanee. Valoarea de 10mA este una dintre caracteristicile care identifică precis această variantă și trebuie păstrată atunci când produsul este comparat cu alte RCBO-uri Easy9.
În aceeași familie există variante cu sensibilități diferențiale diferite, inclusiv 10mA, 30mA și 300mA. Aceste valori nu sunt interschimbabile doar pentru că aparatele au același curent nominal. Sensibilitatea diferențială trebuie să corespundă cerințelor stabilite pentru circuit și pentru schema de protecție.
De aceea, EZ9D62616 nu trebuie confundat cu EZ9D32616. Ambele sunt RCBO-uri Easy9 1P+N de 16A, curba C și 4500A, însă EZ9D62616 are sensibilitate diferențială de 10mA, în timp ce EZ9D32616 este varianta de 30mA. Diferența de sensibilitate este suficientă pentru ca produsele să reprezinte referințe distincte.
16A și 10mA nu reprezintă același parametru
La siguranța diferențială SCHNEIDER Easy9 EZ9D62616, 16A reprezintă curentul nominal, iar 10mA reprezintă sensibilitatea diferențială. Cele două valori descriu caracteristici complet diferite ale aparatului.
Curentul nominal de 16A aparține funcției de protecție la supracurent, în timp ce valoarea de 10mA caracterizează funcția diferențială. Capacitatea de rupere de 4.5kA reprezintă un al treilea parametru distinct. Astfel, specificația 16A / 10mA / 4.5kA nu conține trei variante ale aceleiași valori, ci trei caracteristici cu roluri diferite.
Pentru compararea produselor după amperaj poate fi consultată și selecția de siguranțe automate 16A. Este important de verificat însă tipul fiecărui aparat, deoarece un MCB de 16A nu oferă implicit protecția diferențială integrată într-un RCBO.
Protecție diferențială tip AC și curba C
EZ9D62616 combină protecția diferențială tip AC cu o caracteristică de declanșare C pentru protecția la supracurent. Cele două notații trebuie interpretate separat: „tip AC” descrie clasa protecției diferențiale, iar „curba C” caracterizează declanșarea termo-magnetică.
Unitatea de declanșare este termo-magnetică. Schneider declară pentru curba C o limită de declanșare magnetică de 5-10 x In. Această informație aparține funcției de întreruptor automat integrate în RCBO și nu modifică sensibilitatea diferențială de 10mA.
În același mod, mențiunea „AC” din tipul protecției diferențiale nu trebuie confundată cu tensiunea nominală de funcționare. Produsul este specificat separat pentru o rețea de curent alternativ, la 230V AC și 50Hz.
Capacitate de rupere de 4.5kA
Siguranța diferențială 16A SCHNEIDER Easy9 EZ9D62616 are capacitate de rupere de 4500A, adică 4.5kA. Această valoare face parte din identificarea oficială a produsului, Schneider denumind varianta „Easy9 RCBO 1P+N 4500 AC 10mA C 16A”.
Capacitatea de rupere trebuie diferențiată atât de curentul nominal de 16A, cât și de sensibilitatea diferențială de 10mA. Schneider oferă în familia Easy9 RCBO variante cu capacități de rupere de 4500A și 6000A, ceea ce face ca valoarea să fie relevantă la compararea referințelor.
Producătorul declară pentru EZ9D62616 și o capacitate nominală de cuplare și rupere de 4500A, precum și o tensiune nominală de ținere la impuls Uimp de 4kV. Aceste valori trebuie citite ca parametri tehnici separați, nu ca alternative pentru curentul nominal sau sensibilitatea diferențială.
Configurație 1P+N cu neutrul în stânga
RCBO-ul SCHNEIDER Easy9 EZ9D62616 are configurație 1P+N, neutrul poziționat în stânga și un singur pol protejat. Aceste caracteristici sunt declarate explicit de producător și permit diferențierea precisă față de aparatele cu alte configurații.
Notația 1P+N nu trebuie folosită pentru a deduce automat tipul aparatului. În gama Easy9 există atât întreruptoare automate 1P+N, cât și RCBO-uri 1P+N. Funcția diferențială a modelului EZ9D62616 este confirmată de tipul RCBO și de sensibilitatea de 10mA tip AC.
La înlocuirea sau compararea unei referințe, poziția neutrului și numărul polilor protejați sunt informații suplimentare care ajută la evitarea unei selecții bazate exclusiv pe amperaj și pe aspectul exterior al aparatului.
Format de 36mm și montaj pe șină DIN
Siguranța diferențială SCHNEIDER Easy9 EZ9D62616 are dimensiuni de 82mm înălțime, 36mm lățime și 70.5mm adâncime. Lățimea de 36mm corespunde la patru pași de 9mm, adică la două module standard de 18mm.
Montajul este realizat pe șină DIN. Dimensiunea fizică trebuie verificată separat de configurația 1P+N: numărul polilor și spațiul modular ocupat sunt două caracteristici distincte ale aparatului.
Modelul include indicator pentru poziția contactului. Acesta oferă o informație locală despre starea contactului și reprezintă o caracteristică separată de mecanismul de protecție diferențială și de declanșarea termo-magnetică.
EZ9D62616 versus EZ9D32616
Diferența esențială dintre EZ9D62616 și EZ9D32616 este sensibilitatea diferențială. Ambele referințe sunt SCHNEIDER Easy9 RCBO 1P+N, 16A, curba C, tip AC și au capacitate de rupere de 4.5kA. EZ9D62616 este însă varianta de 10mA, iar EZ9D32616 este varianta de 30mA.
Această diferență nu trebuie tratată ca o simplă variație de denumire. Sensibilitatea diferențială este o caracteristică funcțională a aparatului, iar alegerea valorii trebuie să corespundă proiectului și schemei de protecție. O valoare mai mică nu trebuie interpretată automat drept o alegere universal „mai bună”.
Codurile apropiate fac utilă verificarea MPN-ului complet înainte de comandă. Pentru produsul prezentat aici, referința corectă este EZ9D62616, iar sensibilitatea diferențială este 10mA.
EZ9D62616 versus un MCB Easy9 de 16A
EZ9D62616 nu trebuie confundat nici cu un întreruptor automat Easy9 de 16A fără funcție diferențială. Un MCB asigură protecția la suprasarcină și scurtcircuit, în timp ce acest RCBO integrează suplimentar protecția diferențială de 10mA tip AC.
Produsele pot avea caracteristici comune precum 16A, 1P+N, curba C și 4.5kA. Aceste asemănări nu înseamnă că funcționalitatea este identică. Tipul aparatului trebuie verificat înainte de a considera două referințe comparabile.
Pentru alte aparate și variante ale producătorului poate fi consultată gama SCHNEIDER. În interiorul aceleiași familii Easy9 există MCB-uri și RCBO-uri cu specificații apropiate, astfel încât referința exactă rămâne un reper important.
Când este relevant modelul EZ9D62616?
EZ9D62616 este varianta de urmărit atunci când specificația cere un RCBO SCHNEIDER Easy9 1P+N de 16A, curba C, cu sensibilitate diferențială de 10mA tip AC și capacitate de rupere de 4.5kA. Dacă sensibilitatea necesară este diferită sau dacă este cerut un alt tip de protecție diferențială, trebuie verificată o altă referință.
Produsul este declarat de Schneider pentru protecția persoanelor împotriva șocurilor electrice prin contact direct și pentru protecția combinată la scurtcircuit și curenți de suprasarcină. De asemenea, producătorul confirmă adecvarea pentru izolație conform IEC 61009-1.
MPN EZ9D62616 și EAN 3606489940430 permit confirmarea produsului exact atunci când sunt comparate variante Easy9 cu amperaje, sensibilități diferențiale sau capacități de rupere diferite.
Erori frecvente la alegerea modelului EZ9D62616
Confundarea variantei de 10mA cu cea de 30mA
EZ9D62616 are sensibilitate diferențială de 10mA. EZ9D32616 este o referință distinctă, cu sensibilitate de 30mA. Faptul că ambele sunt RCBO 1P+N de 16A și curba C nu le face echivalente.
Alegerea unei sensibilități mai mici doar pentru că pare mai protectivă
10mA, 30mA și celelalte sensibilități diferențiale sunt caracteristici care trebuie să corespundă proiectului și schemei de protecție. Valoarea de 10mA nu trebuie aleasă automat doar pentru că este numeric mai mică.
Confundarea curbei C cu tipul AC
Curba C caracterizează declanșarea la supracurent, iar tipul AC descrie protecția diferențială. EZ9D62616 are ambele caracteristici, fiecare cu o semnificație diferită.
Confundarea valorilor 16A, 10mA și 4.5kA
16A este curentul nominal, 10mA este sensibilitatea diferențială, iar 4.5kA este capacitatea de rupere. Toate trei trebuie păstrate separat la compararea produsului.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9D62616?
EZ9D62616 este un RCBO 1P+N de 16A. Combină protecția diferențială cu protecția la suprasarcină și scurtcircuit și are caracteristică de declanșare C.
Ce sensibilitate diferențială are EZ9D62616?
Sensibilitatea diferențială este de 10mA, tip AC, cu declanșare instantanee. Aceasta este caracteristica prin care varianta se diferențiază inclusiv de Easy9 EZ9D32616 de 30mA.
Ce capacitate de rupere are EZ9D62616?
Capacitatea de rupere este de 4500A, adică 4.5kA. Curentul nominal al aparatului este de 16A, iar cele două valori reprezintă parametri diferiți.
Care este diferența dintre EZ9D62616 și EZ9D32616?
EZ9D62616 are sensibilitate diferențială de 10mA, iar EZ9D32616 are 30mA. Ambele sunt RCBO Easy9 1P+N de 16A, curba C, tip AC și 4.5kA, dar reprezintă variante diferite.
Cât spațiu ocupă EZ9D62616 în tabloul electric?
Modelul are lățimea de 36mm, echivalentă cu două module standard de 18mm. Înălțimea este de 82mm, adâncimea de 70.5mm, iar suportul de montare este șina DIN.
