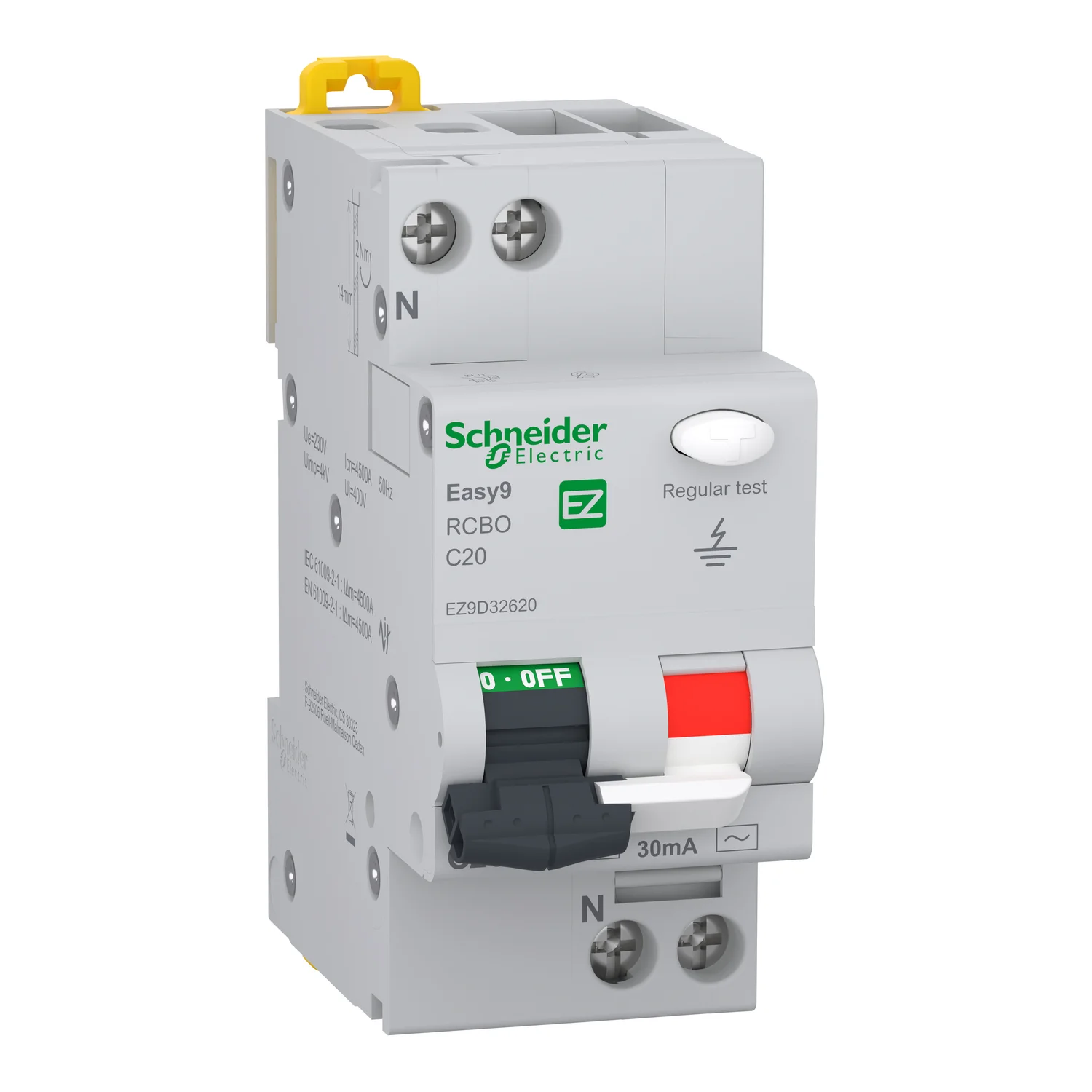

Siguranța diferențială 20A SCHNEIDER Easy9 EZ9D32620 este un întreruptor automat diferențial RCBO 1P+N, cu curba C, sensibilitate diferențială de 30mA, tip AC și capacitate de rupere de 4.5kA. Modelul combină în același aparat protecția diferențială cu protecția la scurtcircuit și la curenți de suprasarcină. Funcționează la 230V AC și se montează pe șină DIN, având o lățime de 36mm.
Referința EZ9D32620 identifică exact varianta Easy9 de 20A, 1P+N, 30mA, tip AC, curba C și 4500A. Această combinație este importantă la selecție deoarece amperajul, sensibilitatea diferențială, tipul diferențial, curba și capacitatea de rupere descriu funcții sau caracteristici diferite. EAN-ul produsului este 3606489940386.
RCBO Easy9: protecție diferențială și protecție la supracurent
Siguranța diferențială 20A SCHNEIDER Easy9 EZ9D32620 este un RCBO, nu un simplu aparat RCCB. Schneider confirmă pentru această referință atât protecția diferențială, cât și protecția combinată la scurtcircuit și curenți de suprasarcină. Aparatul este adecvat pentru izolare conform IEC 61009-1.
Diferența dintre RCBO și RCCB este importantă atunci când sunt comparate siguranțe diferențiale. Un RCCB îndeplinește funcția de protecție diferențială, în timp ce un RCBO integrează și funcțiile de protecție la supracurent ale unui întreruptor automat. Prin urmare, două aparate cu aceeași sensibilitate de 30mA nu sunt automat echivalente.
EZ9D32620 reunește aceste funcții într-o singură referință. Pentru identificarea variantei trebuie urmărite explicit mențiunile RCBO, 20A, 1P+N, curba C, 30mA tip AC și 4500A.
Ce înseamnă 20A și 30mA la EZ9D32620?
La RCBO-ul SCHNEIDER Easy9 EZ9D32620, 20A reprezintă curentul nominal, iar 30mA reprezintă sensibilitatea nominală a protecției diferențiale. Valorile nu sunt două moduri de exprimare a aceluiași parametru și nu trebuie comparate între ele.
Această distincție devine utilă atunci când sunt analizate variantele din aceeași familie. Schneider oferă Easy9 RCBO în mai multe calibre, inclusiv 6A, 10A, 16A, 20A, 25A, 32A și 40A. Producătorul listează separat sensibilități diferențiale de 10mA, 30mA și 300mA, precum și variante cu capacitate de rupere de 4500A sau 6000A.
Prin urmare, un alt Easy9 RCBO de 30mA poate avea un curent nominal diferit de 20A, iar un aparat de 20A poate aparține unei alte configurații. Pentru compararea produselor după amperaj poate fi consultată selecția de siguranțe automate 20A, verificând separat dacă produsul comparat include sau nu funcția diferențială.
Protecție diferențială de 30mA tip AC
EZ9D32620 are sensibilitate diferențială de 30mA și protecție diferențială tip AC. Schneider menționează pentru această referință protecția persoanelor împotriva șocurilor electrice prin contact direct, alături de funcțiile de protecție la scurtcircuit și suprasarcină.
Tipul AC este caracteristica funcției diferențiale și nu trebuie confundat cu mențiunea „AC” asociată tensiunii de alimentare. În aceeași logică, valoarea de 30mA nu trebuie confundată cu cei 20A ai curentului nominal sau cu cei 4500A ai capacității de rupere.
La alegerea între două RCBO-uri cu același amperaj trebuie verificată și sensibilitatea diferențială. Un Easy9 de 20A și 30mA nu trebuie tratat automat ca substitut pentru o variantă de 20A cu altă sensibilitate diferențială, chiar dacă restul denumirii este asemănător.
Curba C și capacitatea de rupere de 4.5kA
Siguranța diferențială SCHNEIDER Easy9 EZ9D32620 are caracteristică de declanșare C și capacitate de rupere de 4500A, adică 4.5kA. Aceste două specificații aparțin funcției de întreruptor automat integrate în RCBO și completează caracteristicile diferențiale ale aparatului.
Curba C nu descrie tipul protecției diferențiale. În denumirea completă a produsului, „curba C” și „tip AC” sunt două caracteristici distincte: prima privește comportamentul protecției la supracurent, iar a doua identifică tipul diferențial.
Capacitatea de rupere de 4.5kA este, la rândul său, separată de curentul nominal de 20A. Această diferențiere este importantă la compararea variantelor, deoarece Schneider listează pentru gama Easy9 RCBO atât produse de 4500A, cât și produse de 6000A.
Configurația 1P+N și alimentarea la 230V
RCBO-ul SCHNEIDER Easy9 EZ9D32620 are configurație 1P+N și tensiune de alimentare de 230V. Configurația polilor trebuie păstrată ca parte a identificării produsului, mai ales atunci când aparatul este comparat cu siguranțe diferențiale cu alte configurații.
Notația 1P+N oferă o informație mai precisă decât o descriere generică bazată doar pe numărul total de conexiuni. Ea trebuie verificată împreună cu tipul RCBO, curentul de 20A și caracteristicile diferențiale ale produsului.
Acest lucru este relevant deoarece categoria siguranțelor diferențiale include aparate în configurații diferite, iar asemănarea amperajului sau a sensibilității diferențiale nu confirmă compatibilitatea unei alte configurații cu cerințele proiectului.
Dimensiuni și integrarea în tabloul electric
Siguranța diferențială SCHNEIDER Easy9 EZ9D32620 are înălțimea de 82mm și lățimea de 36mm. Montajul declarat este pe șină DIN. Dimensiunea de 36mm este utilă pentru verificarea spațiului fizic necesar în tabloul electric și trebuie analizată separat de configurația electrică 1P+N.
Gradul de protecție indicat pentru produs este IP20-IP40, în funcție de condiția de integrare a aparatului. Această caracteristică nu trebuie confundată cu sensibilitatea diferențială de 30mA: gradul IP și valoarea diferențială descriu proprietăți complet diferite.
Pentru alte aparate și accesorii din portofoliul producătorului poate fi consultată gama SCHNEIDER. Apartenența la același brand sau la aceeași familie Easy9 nu confirmă însă că două referințe au aceleași funcții sau aceiași parametri electrici.
EZ9D32620 sau o siguranță automată Easy9 de 20A?
EZ9D32620 trebuie ales ca RCBO atunci când este necesară combinația de funcții pe care producătorul o declară pentru această referință. O siguranță automată Easy9 de 20A fără funcție diferențială poate avea același amperaj și aceeași curbă C, dar nu oferă același set de funcții.
Această diferență este relevantă inclusiv în interiorul gamei Schneider. Codurile Easy9 pot fi apropiate, iar produse diferite pot împărți valori precum 20A sau 1P+N. Identificarea prin codul EZ9D32620 și prin tipul RCBO reduce riscul de a confunda aparatul cu o variantă MCB fără protecție diferențială.
În același timp, un RCCB de 30mA nu trebuie considerat echivalent doar pentru că are aceeași sensibilitate diferențială. La EZ9D32620 sunt integrate și funcțiile de protecție la scurtcircuit și suprasarcină.
Ce trebuie verificat înainte de alegerea EZ9D32620?
Referința EZ9D32620 trebuie verificată după tipul RCBO și combinația 20A, 1P+N, curba C, 30mA tip AC și 4.5kA. Fiecare dintre aceste elemente contribuie la identificarea exactă a variantei și evită substituirea accidentală cu un aparat Easy9 apropiat ca denumire.
Dacă selecția pornește de la „20A”, trebuie verificat în continuare dacă este necesar un RCBO sau un MCB. Dacă pornește de la „30mA”, trebuie verificat dacă aparatul dorit este RCBO sau RCCB. Iar dacă se compară două RCBO-uri, rămân relevante configurația polilor, curba, tipul diferențial și capacitatea de rupere.
Codul EZ9D32620 și EAN 3606489940386 permit confirmarea variantei exacte atunci când mai multe produse Easy9 au specificații sau denumiri apropiate.
Erori frecvente la alegerea unei siguranțe diferențiale 20A
Alegerea produsului numai după valoarea de 20A
Curentul nominal nu identifică singur aparatul. EZ9D32620 este RCBO 1P+N, curba C, cu sensibilitate diferențială de 30mA tip AC și capacitate de rupere de 4.5kA. O altă siguranță de 20A poate avea alte funcții sau caracteristici.
Confundarea unui RCBO cu un RCCB
EZ9D32620 combină protecția diferențială cu protecția la scurtcircuit și suprasarcină. Un RCCB îndeplinește funcția diferențială, dar nu trebuie tratat ca produs funcțional identic cu acest RCBO.
Confundarea curbei C cu tipul AC
Curba C și tipul AC nu sunt două denumiri pentru aceeași caracteristică. Curba C aparține funcției de protecție la supracurent, în timp ce tipul AC descrie protecția diferențială.
Confundarea valorilor 20A, 30mA și 4.5kA
20A reprezintă curentul nominal, 30mA reprezintă sensibilitatea diferențială, iar 4.5kA reprezintă capacitatea de rupere. Compararea corectă a variantelor cere păstrarea separată a acestor trei parametri.
Întrebări frecvente
EZ9D32620 este RCBO sau RCCB?
SCHNEIDER Easy9 EZ9D32620 este un RCBO. Aparatul combină protecția diferențială cu protecția la scurtcircuit și curenți de suprasarcină.
Ce sensibilitate diferențială are EZ9D32620?
Sensibilitatea diferențială este de 30mA, tip AC. Această valoare este distinctă de curentul nominal de 20A al aparatului.
Ce capacitate de rupere are SCHNEIDER Easy9 EZ9D32620?
Capacitatea de rupere este de 4500A, adică 4.5kA. Schneider oferă separat în gama Easy9 RCBO și variante cu capacitate de rupere de 6000A.
Ce protecții combină EZ9D32620?
EZ9D32620 combină protecția diferențială cu protecția la scurtcircuit și la curenți de suprasarcină. Această combinație de funcții este cea care îl încadrează ca RCBO.
Care este configurația modelului EZ9D32620?
Modelul are configurație 1P+N, curent nominal de 20A, curba C și sensibilitate diferențială de 30mA tip AC. Tensiunea de alimentare indicată este de 230V, iar lățimea aparatului este de 36mm.
