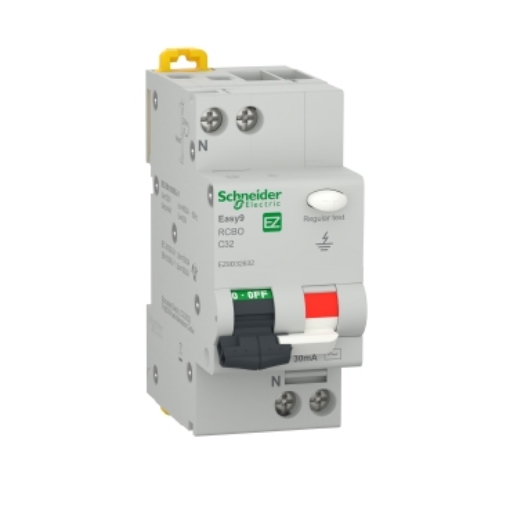

Siguranța diferențială 32A SCHNEIDER Easy9 EZ9D32632 este un întreruptor automat diferențial RCBO 1P+N, cu un pol protejat, curba C, sensibilitate diferențială de 30mA și protecție diferențială tip AC. Modelul combină într-un singur aparat protecția diferențială cu protecția la suprasarcină și scurtcircuit. Funcționează la 230V AC, 50Hz, are capacitate de rupere de 4500A, adică 4.5kA, și se montează prin clipsare pe șină DIN.
Referința EZ9D32632 identifică exact varianta Easy9 RCBO de 32A, 1P+N, curba C, 30mA tip AC și 4500A. Această combinație este importantă deoarece fiecare valoare descrie o caracteristică diferită. Curentul nominal, sensibilitatea diferențială, tipul diferențial, curba de declanșare și capacitatea de rupere trebuie verificate împreună atunci când produsul este ales sau comparat cu o altă referință.
RCBO Easy9 cu protecție diferențială și la supracurent
Siguranța diferențială 32A SCHNEIDER Easy9 EZ9D32632 este un RCBO, adică un întreruptor diferențial cu protecție la supracurent integrată. Schneider confirmă pentru acest model protecția persoanelor împotriva șocurilor electrice prin contact direct, precum și protecția combinată la scurtcircuit și curenți de suprasarcină.
Această combinație de funcții diferențiază un RCBO de un aparat care oferă exclusiv protecție diferențială. Pentru EZ9D32632, funcția diferențială și protecția termo-magnetică sunt reunite în aceeași referință, iar producătorul declară adecvarea pentru izolație conform IEC 61009-1.
Pentru compararea cu alte siguranțe diferențiale, tipul aparatului trebuie verificat înaintea unei comparații bazate doar pe amperaj sau sensibilitate. Două produse de 32A și 30mA pot avea funcții diferite dacă unul este RCBO, iar celălalt aparține unui alt tip de aparat diferențial.
32A și 30mA reprezintă parametri diferiți
La SCHNEIDER Easy9 EZ9D32632, 32A reprezintă curentul nominal, în timp ce 30mA reprezintă sensibilitatea protecției diferențiale. Cele două valori nu trebuie confundate și nici utilizate independent pentru identificarea produsului.
Schneider oferă în această familie RCBO mai multe calibre, inclusiv 6A, 10A, 16A, 20A, 25A, 32A și 40A. În același timp, gama include sensibilități diferențiale diferite, precum 10mA, 30mA și 300mA. Prin urmare, mențiunea „Easy9 RCBO” nu identifică singură varianta.
În cazul EZ9D32632, combinația relevantă este 32A și 30mA. Dacă se compară modelul cu o altă siguranță diferențială de 32A, sensibilitatea diferențială și celelalte caracteristici trebuie verificate separat.
Protecție diferențială de 30mA tip AC
Siguranța diferențială SCHNEIDER Easy9 EZ9D32632 are sensibilitate diferențială de 30mA, tip AC, cu declanșare diferențială instantanee. Aceste trei informații descriu funcția diferențială a aparatului și completează protecția termo-magnetică integrată.
Tipul AC nu trebuie confundat cu alimentarea în curent alternativ. În denumirea tehnică a produsului, „tip AC” identifică clasa protecției diferențiale, în timp ce tensiunea nominală de funcționare este specificată separat la 230V AC, 50Hz.
De asemenea, sensibilitatea de 30mA nu reprezintă capacitatea de rupere. EZ9D32632 are capacitate de rupere de 4500A, iar valoarea de 30mA aparține exclusiv funcției diferențiale. Separarea acestor parametri este importantă atunci când sunt comparate variante apropiate din gama Easy9.
Curba C și declanșarea termo-magnetică
Easy9 EZ9D32632 utilizează o unitate de declanșare termo-magnetică și are caracteristică de declanșare C. Schneider declară pentru această variantă o limită de declanșare magnetică de 5-10 x In.
Curba C aparține funcției de protecție la supracurent și nu descrie protecția diferențială. Astfel, în specificația „curba C, 30mA, tip AC”, fiecare element are un rol propriu: curba C caracterizează declanșarea la supracurent, 30mA reprezintă sensibilitatea diferențială, iar tipul AC indică clasa protecției diferențiale.
Acest lucru este relevant și atunci când EZ9D32632 este comparat cu o siguranță automată 32A fără protecție diferențială. Ambele aparate pot avea același curent nominal și aceeași curbă C, dar funcțiile lor nu sunt identice.
Capacitate de rupere de 4.5kA
Siguranța diferențială 32A SCHNEIDER Easy9 EZ9D32632 are capacitate de rupere de 4500A, adică 4.5kA. Schneider oferă în familia Easy9 RCBO atât variante de 4500A, cât și de 6000A, astfel încât această valoare trebuie verificată la identificarea produsului.
Cei 4.5kA nu trebuie confundați cu amperajul nominal de 32A. Curentul nominal și capacitatea de rupere descriu parametri diferiți, chiar dacă ambele valori sunt exprimate pornind de la amperi.
Producătorul declară suplimentar o capacitate nominală de cuplare și rupere de 3000A și o tensiune nominală de ținere la impuls Uimp de 4kV. Aceste valori reprezintă caracteristici tehnice distincte și nu înlocuiesc capacitatea de rupere de 4500A utilizată pentru identificarea comercială a variantei.
Configurație 1P+N cu un pol protejat
RCBO-ul SCHNEIDER Easy9 EZ9D32632 are configurație 1P+N, cu neutrul poziționat în stânga și un pol protejat. Aceste informații sunt declarate explicit de producător și oferă o identificare mai precisă decât formulări generale bazate numai pe numărul de conexiuni ale aparatului.
Configurația 1P+N nu trebuie confundată nici cu funcția diferențială și nici cu lățimea fizică. Există și întreruptoare automate Easy9 1P+N fără funcție diferențială. În cazul EZ9D32632, tipul RCBO este cel care confirmă integrarea protecției diferențiale și a protecției la supracurent.
La compararea cu o altă referință trebuie verificat explicit numărul polilor protejați. Pentru EZ9D32632 este protejat un pol, iar neutrul este poziționat în partea stângă.
230V AC și format de 36mm pentru tabloul electric
Siguranța diferențială SCHNEIDER Easy9 EZ9D32632 funcționează la 230V AC, 50Hz și are o lățime de 36mm. Dimensiunile declarate sunt 82mm înălțime, 36mm lățime și 70.5mm adâncime.
Producătorul indică patru pași de 9mm pe rând. Lățimea de 36mm corespunde astfel la două module standard de 18mm. Acest spațiu trebuie diferențiat de configurația 1P+N: numărul polilor și numărul modulelor sunt două caracteristici diferite.
Suportul de montare este șina DIN, iar modul de montare este clipsabil. Aparatul include și indicator pentru poziția contactului, ceea ce permite identificarea locală a stării acestuia.
EZ9D32632 versus un MCB Easy9 de 32A
EZ9D32632 nu trebuie confundat cu un întreruptor automat Easy9 de 32A care nu include protecție diferențială. Un MCB poate asigura protecția la suprasarcină și scurtcircuit, în timp ce această referință RCBO adaugă și funcția diferențială de 30mA tip AC.
Diferența este relevantă deoarece în catalog există și SCHNEIDER Easy9 EZ9P32632, un întreruptor automat 1P+N de 32A, 4500A și curba C. Asemănarea este mare: ambele aparate sunt Easy9, 1P+N, 32A, 4.5kA și curba C. Totuși, EZ9D32632 este RCBO cu protecție diferențială de 30mA tip AC, iar EZ9P32632 este MCB.
Codul de produs este astfel un criteriu practic de verificare. Litera „D” din referința EZ9D32632 face parte din codul exact și nu trebuie omisă atunci când varianta este identificată într-o documentație, listă de materiale sau comandă.
Când este relevant modelul EZ9D32632?
EZ9D32632 este varianta de urmărit atunci când specificația cere un RCBO SCHNEIDER Easy9 de 32A, 1P+N, curba C, 30mA tip AC și 4.5kA. Dacă unul dintre acești parametri diferă, trebuie verificată referința corespunzătoare, nu presupusă echivalența.
Produsul este potrivit pentru situațiile în care specificația circuitului cere în același aparat funcțiile confirmate de producător: protecție diferențială, protecție la suprasarcină și protecție la scurtcircuit. Alegerea valorilor electrice concrete trebuie să corespundă cerințelor proiectului.
Pentru alte aparate ale producătorului poate fi consultată gama SCHNEIDER. În interiorul gamei Easy9 există numeroase variante apropiate ca denumire, astfel încât MPN EZ9D32632 și EAN 3606489940409 sunt repere utile pentru confirmarea produsului exact.
Erori frecvente la alegerea modelului EZ9D32632
Alegerea produsului numai după valoarea de 32A
Curentul nominal nu identifică singur aparatul. EZ9D32632 este RCBO 1P+N, curba C, cu sensibilitate diferențială de 30mA tip AC și capacitate de rupere de 4.5kA.
Confundarea unui RCBO cu un MCB
EZ9D32632 include atât protecție diferențială, cât și protecție la suprasarcină și scurtcircuit. Un întreruptor automat MCB de 32A poate avea caracteristici comune, dar nu include implicit funcția diferențială.
Confundarea curbei C cu tipul AC
Curba C caracterizează declanșarea la supracurent. Tipul AC descrie clasa protecției diferențiale. Cele două specificații nu sunt alternative și trebuie păstrate separat.
Confundarea valorilor 32A, 30mA și 4.5kA
32A este curentul nominal, 30mA este sensibilitatea diferențială, iar 4.5kA este capacitatea de rupere. Fiecare valoare are o semnificație tehnică diferită.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9D32632?
EZ9D32632 este un RCBO 1P+N de 32A. Combină protecția diferențială cu protecția la suprasarcină și scurtcircuit și are curba C.
Ce sensibilitate diferențială are EZ9D32632?
Sensibilitatea diferențială este de 30mA, tip AC, cu declanșare instantanee. Aceasta este distinctă de curentul nominal de 32A.
Ce capacitate de rupere are EZ9D32632?
Capacitatea de rupere este de 4500A, adică 4.5kA. Această valoare face parte din identificarea exactă a variantei Easy9.
Cât spațiu ocupă EZ9D32632 în tabloul electric?
Modelul are lățimea de 36mm, echivalentă cu două module de 18mm. Înălțimea este de 82mm, adâncimea de 70.5mm, iar montajul este clipsabil pe șină DIN.
Care este diferența dintre EZ9D32632 și EZ9P32632?
EZ9D32632 este RCBO cu protecție diferențială de 30mA tip AC, iar EZ9P32632 este un întreruptor automat MCB. Ambele pot avea 1P+N, 32A, curba C și 4.5kA, dar funcțiile lor de protecție nu sunt identice.
