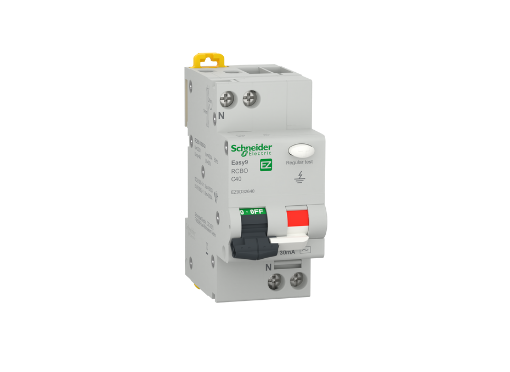

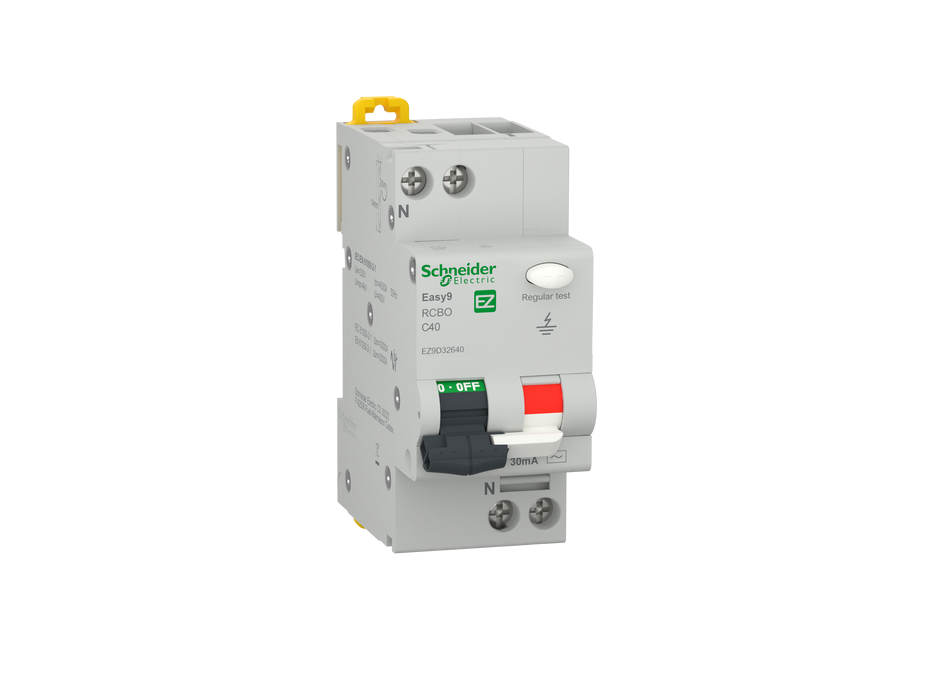

Siguranța diferențială 40A SCHNEIDER Easy9 EZ9D32640 este un întreruptor automat diferențial RCBO 1P+N, curba C, tip AC, cu sensibilitate diferențială de 30mA și capacitate de rupere de 4500A, adică 4.5kA. Spre deosebire de un MCB simplu, acest model combină protecția la scurtcircuit și suprasarcină cu protecția diferențială. Schneider indică pentru EZ9D32640 și protecția persoanelor împotriva șocurilor electrice prin contact direct, precum și adecvarea pentru izolație conform IEC 61009-1.
Referința EZ9D32640 identifică varianta Easy9 RCBO de 40A, 1P+N, curba C, 30mA și tip AC. EAN-ul este 3606489940416, iar codul ETBM este SD01186. Combinația acestor caracteristici este importantă deoarece gama Easy9 include atât întreruptoare automate fără funcție diferențială, cât și RCBO-uri cu alte valori de curent nominal și sensibilitate.
RCBO: protecție diferențială, la suprasarcină și scurtcircuit
Easy9 EZ9D32640 este un RCBO, ceea ce înseamnă că reunește funcția diferențială și protecția la supracurent într-un singur aparat. Schneider declară explicit protecția la scurtcircuit și curenți de suprasarcină, împreună cu protecția persoanelor împotriva șocurilor electrice prin contact direct.
Această combinație diferențiază modelul de un întreruptor automat MCB, care oferă protecție la suprasarcină și scurtcircuit, dar nu include prin această funcție și protecție diferențială. Totodată, un RCBO nu trebuie confundat cu un RCCB, deoarece RCBO-ul include și funcțiile de protecție la supracurent.
Pentru compararea aparatelor care oferă protecție diferențială poate fi consultată gama de siguranțe diferențiale. Tipul aparatului trebuie verificat înaintea amperajului, deoarece un RCCB și un RCBO de 40A nu îndeplinesc exact aceleași funcții.
40A și 30mA sunt două valori cu roluri diferite
La EZ9D32640, valoarea de 40A reprezintă curentul nominal In, iar 30mA reprezintă sensibilitatea diferențială. Cele două valori nu sunt alternative și nu trebuie confundate.
Curentul nominal de 40A caracterizează partea de protecție la supracurent a aparatului. Valoarea de 30mA caracterizează funcția diferențială. De aceea, două RCBO-uri pot avea același curent nominal de 40A, dar sensibilități diferențiale diferite, sau aceeași sensibilitate de 30mA și curenți nominali diferiți.
Alegerea numai după mențiunea „40A” nu este suficientă pentru identificarea modelului. Pentru EZ9D32640 trebuie păstrate împreună configurația 1P+N, 40A, curba C, sensibilitatea de 30mA, tipul AC și capacitatea de rupere de 4.5kA.
Protecție diferențială de 30mA tip AC
Siguranța diferențială SCHNEIDER Easy9 EZ9D32640 are sensibilitate diferențială de 30mA și este de tip AC. Aceste două caracteristici descriu funcția diferențială și trebuie verificate separat de curentul nominal și curba de declanșare la supracurent.
Schneider declară pentru această referință protecția persoanelor împotriva șocurilor electrice prin contact direct. Valoarea de 30mA este caracteristica diferențială nominală a modelului și nu trebuie confundată cu amperajul de 40A.
Tipul AC este de asemenea parte din identificarea variantei. Un RCBO de tip AC și un aparat diferențial de alt tip nu trebuie considerate automat echivalente doar pentru că au aceeași sensibilitate de 30mA.
Curba C și protecția la supracurent
Easy9 EZ9D32640 are curba de declanșare C. Această caracteristică aparține funcției de protecție la supracurent a RCBO-ului și este distinctă de sensibilitatea diferențială de 30mA.
Într-o descriere prescurtată precum C40/30mA, litera C indică tipul curbei, 40A reprezintă curentul nominal, iar 30mA reprezintă sensibilitatea diferențială. Fiecare dintre aceste informații descrie alt parametru al aparatului.
Prin urmare, două siguranțe diferențiale de 40A și 30mA nu sunt automat același produs dacă una are o altă curbă sau un alt tip de protecție diferențială. Pentru modelul EZ9D32640 trebuie urmărită curba C.
Capacitate de rupere de 4.5kA
EZ9D32640 are capacitate de rupere de 4500A, adică 4.5kA. Această valoare este un alt parametru care trebuie diferențiat atât de curentul nominal de 40A, cât și de sensibilitatea diferențială de 30mA.
Cei 40A reprezintă curentul nominal al RCBO-ului, cei 30mA descriu funcția diferențială, iar 4.5kA caracterizează capacitatea de rupere. Prezența celor trei valori pe aceeași fișă de produs poate crea confuzie dacă unitățile și rolul fiecăreia nu sunt urmărite separat.
Gama Easy9 include și aparate cu alte capacități de rupere. Din acest motiv, simpla identificare după 40A și 30mA nu este suficientă atunci când documentația cere explicit o anumită capacitate de rupere.
Configurație 1P+N
Siguranța diferențială 40A SCHNEIDER Easy9 EZ9D32640 are configurație 1P+N. Configurația face parte din identificarea tehnică a aparatului și nu trebuie omisă atunci când produsul este comparat cu variante 2P sau cu aparate multipolare.
Notația 1P+N trebuie păstrată ca atare. Nu este recomandată transformarea ei într-o altă configurație doar pentru simplificarea denumirii, deoarece numărul și rolul polilor sunt caracteristici constructive ale produsului.
Modelul are un format de 36mm lățime, echivalent cu două module standard de 18mm. Dimensiunile constructive sunt de aproximativ 82mm înălțime, 36mm lățime și 70.5mm adâncime, iar montajul este pe șină DIN.
EZ9D32640 versus EZ9P32640
EZ9D32640 și EZ9P32640 sunt două aparate Easy9 1P+N de 40A, curba C și 4.5kA, dar nu au aceeași funcție. Diferența importantă este protecția diferențială.
EZ9D32640 este un RCBO cu sensibilitate diferențială de 30mA și tip AC, combinând protecția diferențială cu protecția la suprasarcină și scurtcircuit. EZ9P32640 este un întreruptor automat MCB 1P+N pentru protecția la suprasarcină și scurtcircuit, fără funcția diferențială specifică RCBO-ului EZ9D32640.
Prin urmare, cele două produse nu trebuie considerate interschimbabile numai pentru că au același amperaj, aceeași curbă și aceeași capacitate de rupere. Dacă cerința include explicit 30mA și protecție diferențială, trebuie urmărit tipul aparatului, nu doar valoarea de 40A.
EZ9D32640 versus un RCCB Easy9 de 40A
Un RCBO de 40A precum EZ9D32640 nu trebuie confundat cu un RCCB Easy9 de 40A. Ambele pot include protecție diferențială, dar funcțiile lor nu sunt identice.
EZ9D32640 combină protecția diferențială cu protecția la suprasarcină și scurtcircuit. Un RCCB este un aparat diferențial cu alt rol și nu înlocuiește automat funcția de protecție la supracurent integrată în RCBO.
Această diferență este importantă atunci când în aceeași selecție apar produse precum RCBO Easy9 1P+N și RCCB Easy9 cu alte configurații de poli. Amperajul de 40A și sensibilitatea de 30mA nu sunt suficiente pentru a stabili că două aparate sunt echivalente.
EZ9D32640 versus alte RCBO Easy9 de 30mA
Gama Easy9 include RCBO-uri de 30mA cu mai multe valori ale curentului nominal. EZ9D32640 este varianta de 40A, iar referința completă trebuie păstrată atunci când este comparată cu modelele de 10A, 16A, 20A, 25A sau 32A.
Faptul că două produse sunt 1P+N, tip AC, curba C și 30mA nu înseamnă că au același curent nominal. În mod similar, existența aceluiași amperaj nu confirmă automat aceeași sensibilitate diferențială.
Codul EZ9D32640 elimină această ambiguitate și identifică exact combinația de 40A și 30mA din familia RCBO Easy9 4500A.
Standard IEC 61009-1 și funcția de izolație
Schneider declară pentru EZ9D32640 adecvarea pentru izolație conform IEC 61009-1. Standardul este relevant pentru tipul RCBO și diferențiază această familie de întreruptoarele automate MCB Easy9 pentru care este utilizat standardul IEC 60898-1.
Diferența dintre standarde reflectă și diferența dintre tipurile de aparat. EZ9D32640 nu este doar un MCB de 40A căruia i se adaugă în denumire valoarea de 30mA, ci un RCBO proiectat cu funcție diferențială și protecție la supracurent.
Pentru alte aparate ale producătorului poate fi consultată gama SCHNEIDER. Caracteristicile și standardele trebuie însă verificate pentru fiecare referință în parte.
Când este relevant modelul EZ9D32640?
EZ9D32640 este varianta de urmărit atunci când cerința este pentru o siguranță diferențială SCHNEIDER Easy9 RCBO 1P+N de 40A, curba C, 30mA, tip AC și capacitate de rupere de 4.5kA. Produsul combină într-un singur aparat protecția diferențială cu protecția la suprasarcină și scurtcircuit.
Dacă este necesar numai un MCB de 40A, un RCCB sau o altă sensibilitate diferențială, trebuie verificată o altă referință. Nici amperajul de 40A, nici valoarea de 30mA nu sunt suficiente separat pentru alegerea produsului exact.
MPN EZ9D32640, EAN 3606489940416 și codul ETBM SD01186 permit confirmarea variantei. Pentru o selecție corectă trebuie urmărite împreună tipul RCBO, configurația 1P+N, curentul nominal de 40A, curba C, sensibilitatea de 30mA, tipul AC și capacitatea de rupere de 4.5kA.
Erori frecvente la alegerea modelului EZ9D32640
Confundarea unui RCBO cu un MCB
EZ9D32640 combină protecția diferențială cu protecția la suprasarcină și scurtcircuit. Un MCB oferă protecție la supracurent, dar nu trebuie considerat echivalent cu acest RCBO dacă este necesară și funcția diferențială.
Confundarea unui RCBO cu un RCCB
Un RCCB și un RCBO pot avea aceeași valoare de 40A și aceeași sensibilitate de 30mA, dar nu oferă aceleași funcții. EZ9D32640 include și protecția la suprasarcină și scurtcircuit.
Confundarea valorilor 40A, 30mA și 4.5kA
40A este curentul nominal, 30mA este sensibilitatea diferențială, iar 4.5kA este capacitatea de rupere. Cele trei valori descriu caracteristici diferite ale RCBO-ului.
Ignorarea tipului AC
EZ9D32640 este un aparat diferențial de tip AC. Sensibilitatea de 30mA nu identifică singură tipul diferențial, astfel că această caracteristică trebuie verificată separat.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER Easy9 EZ9D32640?
EZ9D32640 este un întreruptor automat diferențial RCBO 1P+N de 40A, curba C, cu sensibilitate de 30mA și tip AC. Combină protecția diferențială cu protecția la suprasarcină și scurtcircuit.
Ce înseamnă 40A și 30mA la EZ9D32640?
40A reprezintă curentul nominal al aparatului, iar 30mA reprezintă sensibilitatea diferențială. Sunt două caracteristici distincte și nu trebuie confundate.
Ce capacitate de rupere are EZ9D32640?
Capacitatea de rupere declarată pentru EZ9D32640 este de 4500A, adică 4.5kA. Această valoare este diferită atât de curentul nominal de 40A, cât și de sensibilitatea diferențială de 30mA.
EZ9D32640 este RCBO sau RCCB?
EZ9D32640 este RCBO. Schneider îl identifică drept Easy9 RCBO 1P+N 4500 AC 30mA C 40A, iar aparatul combină protecția diferențială cu protecția la suprasarcină și scurtcircuit.
Care este diferența dintre EZ9D32640 și EZ9P32640?
EZ9D32640 este un RCBO de 40A cu protecție diferențială de 30mA tip AC, în timp ce EZ9P32640 este un MCB 1P+N de 40A. Diferența principală este funcția diferențială integrată în EZ9D32640.
