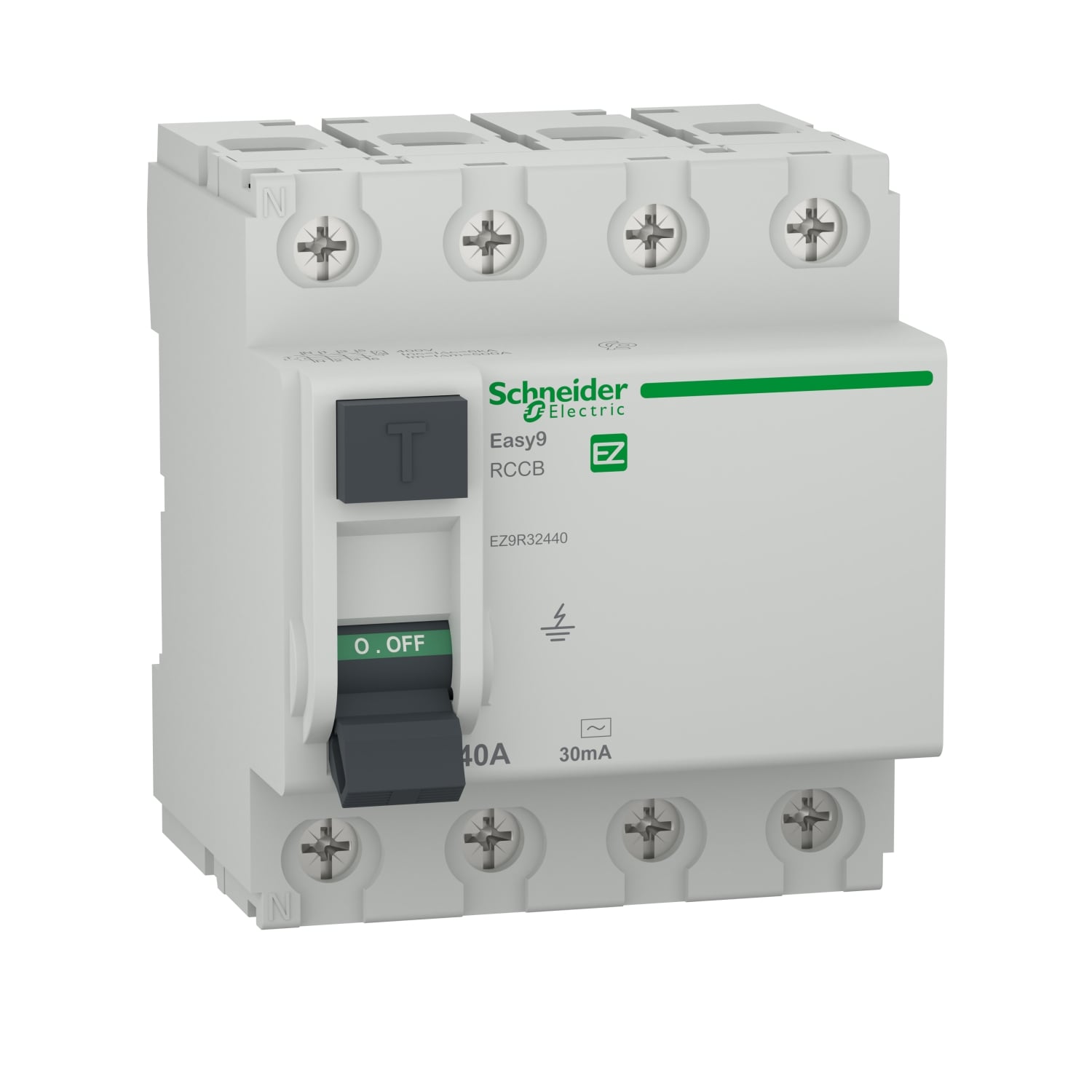

Siguranta diferentiala RCCB SCHNEIDER Easy9 4P 40A 30mA tip AC EZ9R32440

Siguranța diferențială RCCB SCHNEIDER Easy9 EZ9R32440 este un întreruptor diferențial 4P, cu un curent nominal de 40 A, sensibilitate diferențială de 30 mA și protecție diferențială tip AC. Aparatul face parte din gama Easy9 și este destinat protecției persoanelor împotriva șocurilor electrice prin contact direct. Schneider indică pentru această variantă funcționare instantanee la detectarea curentului rezidual și conformitatea cu standardul IEC 61008-1.

Modelul EZ9R32440 trebuie identificat în primul rând ca RCCB. Această clasificare este importantă deoarece îl diferențiază de un RCBO: EZ9R32440 asigură protecție diferențială, dar nu trebuie prezentat ca aparat cu protecție proprie integrată la suprasarcină și scurtcircuit. Pentru alegerea variantei corecte sunt relevante împreună configurația 4P, curentul nominal de 40 A, sensibilitatea de 30 mA, clasa diferențială tip AC și codul producătorului.

Ce oferă siguranța diferențială SCHNEIDER EZ9R32440?

Siguranța diferențială RCCB SCHNEIDER Easy9 EZ9R32440 monitorizează apariția curenților reziduali și oferă protecție diferențială cu sensibilitate de 30 mA. Schneider declară produsul pentru protecția persoanelor împotriva șocurilor electrice prin contact direct și pentru izolarea în aplicații rezidențiale, conform IEC 61008-1.

Curentul nominal este de 40 A, iar tensiunea de funcționare este de 400 V c.a. la 50 Hz. Aparatul este destinat rețelelor de curent alternativ și are patru poli, cu neutrul poziționat în partea stângă. Frecvența rețelei indicată de producător este de 50/60 Hz.

Funcționarea protecției diferențiale este instantanee. Acest atribut trebuie diferențiat de sensibilitatea de 30 mA: sensibilitatea reprezintă pragul diferențial al variantei, în timp ce caracterul instantaneu descrie temporizarea protecției pentru scurgerile la pământ.

RCCB sau RCBO: de ce este importantă diferența?

Modelul SCHNEIDER Easy9 EZ9R32440 este un RCCB – Residual Current Circuit Breaker. În practică, termenul comercial „siguranță diferențială” poate fi folosit pentru produse cu funcții diferite, ceea ce poate crea confuzie între RCCB și RCBO.

EZ9R32440 este destinat protecției diferențiale și nu trebuie confundat cu un RCBO care combină protecția diferențială cu protecția la supracurent. Această diferență contează mai mult decât asemănarea vizuală dintre aparate sau prezența aceleiași valori de 30 mA.

Documentația Schneider indică pentru EZ9R32440 un curent nominal condițional de scurtcircuit de 6000 A și o capacitate nominală de rupere și realizare de 500 A la 400 V, conform SR EN 61008-1. Aceste caracteristici ale RCCB-ului nu trebuie însă interpretate ca o protecție proprie la suprasarcină și scurtcircuit echivalentă celei oferite de un întreruptor automat sau de un RCBO.

Ce înseamnă 40 A și 30 mA la EZ9R32440?

Cei doi parametri exprimă caracteristici diferite. Valoarea de 40 A reprezintă curentul nominal al aparatului, în timp ce 30 mA reprezintă sensibilitatea diferențială. Pentru identificarea corectă a produsului trebuie verificate ambele valori, nu doar una dintre ele.

Această distincție este utilă mai ales în cadrul gamei Easy9, unde există RCCB-uri cu alte calibre și alte sensibilități. Un model de 25 A și unul de 40 A pot avea aceeași sensibilitate de 30 mA, dar sunt variante diferite. Similar, existența unui aparat de 40 A nu garantează automat că sensibilitatea acestuia este de 30 mA.

EZ9R32440 este exact varianta 4P, 40 A, 30 mA. Referința producătorului oferă un reper suplimentar pentru verificare atunci când mai multe întreruptoare diferențiale Easy9 au aspect și denumiri apropiate.

Protecție diferențială tip AC

Siguranța diferențială SCHNEIDER Easy9 EZ9R32440 are clasa de protecție pentru scurgeri la pământ tip AC. Tipul diferențial este un criteriu distinct de curentul nominal, sensibilitate și numărul de poli. Prin urmare, nu trebuie dedus din valorile 4P, 40 A sau 30 mA.

În gama Easy9 există și variante cu alte clase de protecție diferențială. Dacă cerințele instalației sau ale echipamentelor impun un alt tip de protecție diferențială, alegerea trebuie făcută după clasa corespunzătoare, nu numai după amperaj și sensibilitate.

Configurație 4P și montaj pe șină DIN

Siguranța diferențială RCCB SCHNEIDER Easy9 EZ9R32440 are patru poli și neutrul poziționat în partea stângă. Aparatul se montează prin clipsare pe șină DIN. Dimensiunile declarate sunt 81 mm înălțime, 72 mm lățime și 73 mm adâncime, iar lățimea modulară corespunde la 8 pași de 9 mm.

Configurația 4P reprezintă un criteriu de selecție care trebuie verificat separat. În familia Easy9 există și RCCB-uri 2P, astfel încât un produs cu aceeași sensibilitate și același curent nominal, dar cu alt număr de poli, reprezintă o variantă diferită.

Conectarea este realizată prin terminale tip tunel, amplasate sus sau jos. Documentația producătorului indică terminale pentru conductoare rigide de 1–35 mm² și flexibile de 1–25 mm². Cuplul de strângere declarat este de 3.5 N.m.

Cum identifici exact varianta EZ9R32440?

Pentru evitarea confuziei cu alte întreruptoare diferențiale Easy9, identificarea trebuie făcută după combinația completă: RCCB, 4P, 40 A, 30 mA, tip AC și EZ9R32440. PDP-ul identifică produsul și prin EAN 3606489940300.

Acest mod de verificare este util mai ales când sunt comparate produse apropiate. De exemplu, EZ9R32425 din aceeași familie este tot un RCCB 4P, 30 mA, tip AC, dar are curent nominal de 25 A. EZ9R32440 este varianta de 40 A. Asemănarea celorlalte caracteristici nu face cele două modele echivalente.

În același mod, două RCCB-uri de 40 A pot avea sensibilități sau clase diferențiale diferite. Codul producătorului rămâne astfel cel mai clar reper pentru confirmarea variantei atunci când caracteristicile generale sunt apropiate.

Erori frecvente

Confundarea RCCB-ului SCHNEIDER EZ9R32440 cu un RCBO

EZ9R32440 este un RCCB conform IEC 61008-1. Rolul său este protecția diferențială și nu trebuie prezentat ca aparat care integrează protecție proprie la suprasarcină și scurtcircuit. Pentru un produs cu funcții combinate trebuie verificată categoria corespunzătoare.

Alegerea modelului numai după valoarea de 30 mA

Sensibilitatea de 30 mA nu identifică singură siguranța diferențială SCHNEIDER Easy9 EZ9R32440. Trebuie confirmate și cei 4 poli, curentul nominal de 40 A, tipul AC și referința exactă EZ9R32440.

Confundarea modelului de 40 A cu varianta de 25 A

EZ9R32440 are un curent nominal de 40 A. Varianta EZ9R32425 are 25 A, chiar dacă păstrează alte caracteristici comune, precum configurația 4P, sensibilitatea de 30 mA și tipul AC. Codul și amperajul trebuie verificate împreună.

Confundarea tipului AC cu tipul A

Siguranța diferențială RCCB SCHNEIDER Easy9 EZ9R32440 este tip AC. Clasa diferențială trebuie verificată explicit și nu poate fi stabilită doar din numărul de poli, curentul nominal sau sensibilitatea aparatului.

Întrebări frecvente

Ce tip de siguranță diferențială este SCHNEIDER EZ9R32440?

SCHNEIDER Easy9 EZ9R32440 este un întreruptor diferențial RCCB cu 4 poli, curent nominal de 40 A, sensibilitate de 30 mA și protecție diferențială tip AC.

EZ9R32440 este RCCB sau RCBO?

EZ9R32440 este un RCCB conform IEC 61008-1. Aparatul asigură protecție diferențială și nu trebuie confundat cu un RCBO care include și protecție la supracurent.

Care este sensibilitatea diferențială a modelului EZ9R32440?

Siguranța diferențială SCHNEIDER Easy9 EZ9R32440 are sensibilitatea diferențială de 30 mA și funcționare instantanee. Curentul nominal al acestei variante este de 40 A.

Siguranța diferențială EZ9R32440 este tip A?

Nu. SCHNEIDER declară modelul Easy9 EZ9R32440 ca RCCB tip AC. Tipul diferențial trebuie verificat în raport cu cerințele aplicației și nu trebuie dedus din valoarea de 30 mA.

Care sunt dimensiunile SCHNEIDER Easy9 EZ9R32440?

RCCB-ul SCHNEIDER Easy9 EZ9R32440 are 81 mm înălțime, 72 mm lățime și 73 mm adâncime. Montajul este clipsabil pe șină DIN, iar aparatul ocupă 8 pași de 9 mm.
