Sina legatura pini TRACON TFSS-2 2P 56 module 63A 100cm

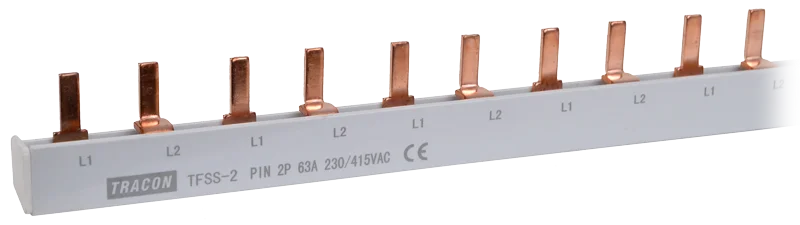

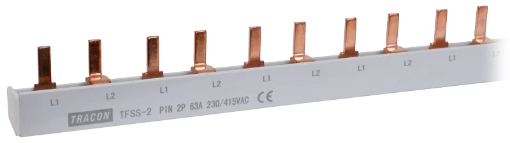

Șina legătură pini TRACON TFSS-2 este o baretă bipolară destinată conectării bornelor de alimentare ale aparatelor modulare compatibile dintr-un tablou electric. Modelul are 56 de poziții modulare pe o lungime de 100cm și folosește contacte de tip pin. Această configurație permite gruparea conexiunilor într-un șir de aparate, cu condiția ca bornele lor să accepte tipul de contact al șinei.

Șină de legătură cu pini pentru alimentarea unui șir modular

Șina TRACON TFSS-2 realizează legătura între bornele de alimentare ale aparatelor montate alăturat. Construcția cu doi poli permite distribuirea conexiunii în configurația 2P prevăzută pentru model. Într-un tablou cu mai multe aparate modulare, bareta ajută la organizarea legăturilor pe o lungime comună, în locul pregătirii unei conexiuni individuale pentru fiecare poziție.

Contactele sunt de tip pin. Acestea se introduc în bornele cu șurub ale aparatelor care acceptă o astfel de legătură. Înainte de alegere trebuie verificată forma bornelor și compatibilitatea aparatului cu o șină de alimentare cu pini; simplul fapt că un aparat este modular nu confirmă această potrivire.

Sina legatura pini TRACON TFSS-2 are 56 de poziții modulare și lungimea de 100cm. Cele două valori ajută la alegerea șinei pentru lățimea grupului de aparate din tablou. Numărul de poziții descrie configurația baretei, fără a însemna că toate trebuie ocupate într-un anumit montaj. Distribuția efectivă depinde de aparatele folosite și de dispunerea lor.

Curent de până la 63A în configurație 2P

Curentul nominal maxim al șinei TFSS-2 este de 63A, iar tensiunea de funcționare este de 230/400VAC. Secțiunea conductorilor baretei este de 10mm². Aceste valori sunt criterii de alegere pentru componenta de legătură și trebuie corelate cu aparatele și cu circuitul din care face parte.

Șina de legătură distribuie alimentarea către bornele conectate. Ea nu este un aparat de protecție și nu declanșează la atingerea valorii de 63A. Funcția de protecție aparține dispozitivelor selectate pentru circuit, iar bareta trebuie încadrată în configurația electrică prevăzută pentru tablou.

Notația 2P indică două căi de legătură ale șinei. Nu trebuie tratată ca echivalentă cu orice configurație care conține două borne pe un aparat: poziția și tipul bornelor trebuie să corespundă contactelor baretei. Verificarea este cu atât mai utilă când în același șir sunt folosite aparate de tipuri diferite.

Încadrarea șinei de legătură cu pini în tablou

Lungimea de 100cm permite evaluarea locului necesar de-a lungul șirului. Profilul are înălțimea de 2.95cm, iar celelalte două cote indicate sunt de 1.7cm și 1.04cm. Aceste dimensiuni privesc șina TFSS-2; spațiul ocupat de ansamblul final depinde și de aparatele modulare și de carcasa tabloului.

Șinele de legătură din această familie pot fi adaptate la lungimea necesară configurației. La un capăt rezultat prin scurtare, protejarea terminației rămâne o parte distinctă a alcătuirii ansamblului. Pentru TFSS-2 există terminația compatibilă TFSS-2Z, aleasă separat în funcție de montaj.

Terminarea capătului și acoperirea zonelor neutilizate au roluri diferite. O terminație compatibilă este destinată închiderii capătului șinei, în timp ce protejarea contactelor expuse trebuie analizată după configurația concretă. Nu presupune că un accesoriu este inclus împreună cu bareta dacă acesta nu este indicat în conținutul produsului.

Alegerea contactului potrivit pentru bornele aparatelor

Avantajul unei barete cu pini apare când aparatele din șir acceptă acest tip de alimentare și au pozițiile bornelor corespunzătoare. În acest caz, contactele baretei pot realiza legăturile într-o dispunere repetitivă, ușor de urmărit în tablou. Verificarea tipului de bornă precede alegerea după lungime sau după numărul de poziții modulare.

Codul TFSS-2 identifică varianta bipolară de 100cm cu pini. Pentru identificarea la comandă sunt relevante împreună tipul contactului, cei doi poli, limita de 63A și cele 56 de poziții. Menționarea codului complet evită confundarea unei șine cu pini cu o execuție destinată altui tip de bornă.

Erori frecvente la alegerea șinei de legătură cu pini

Alegerea șinei de legătură cu pini doar după numărul de module. Cele 56 de poziții nu confirmă compatibilitatea cu bornele aparatelor. Contactele de tip pin trebuie să poată fi prinse corect în bornele prevăzute pentru alimentare.

Interpretarea valorii de 63A drept protecție la supracurent. Aceasta este limita nominală a baretei. TFSS-2 realizează o legătură electrică și nu înlocuiește aparatele de protecție ale circuitului.

Omiterea capătului după adaptarea lungimii. Dacă șina este scurtată, capătul rezultat trebuie tratat în configurația tabloului. Terminația TFSS-2Z este accesoriul compatibil pentru capătul acestei șine.

Întrebări frecvente despre șina de legătură cu pini

Ce tip de contacte are șina de legătură cu pini TRACON TFSS-2?

TFSS-2 are contacte de tip pin și configurație bipolară. Alegerea ei depinde de bornele aparatelor modulare în care vor fi prinse contactele, nu numai de lățimea ocupată de aparate.

Câte poziții acoperă bareta TFSS-2?

Bareta are 56 de poziții modulare pe lungimea de 100cm. Numărul pozițiilor ajută la planificarea șirului, iar folosirea lor efectivă depinde de configurația aparatelor din tablou.

Ce terminație este compatibilă cu TFSS-2?

Terminația pentru această șină este TFSS-2Z. Este o piesă distinctă pentru capătul baretei; necesarul se stabilește după lungimea și forma finală a ansamblului.
