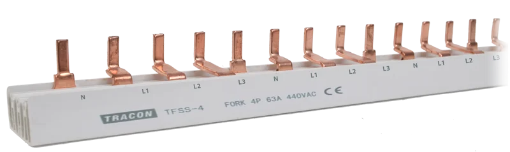

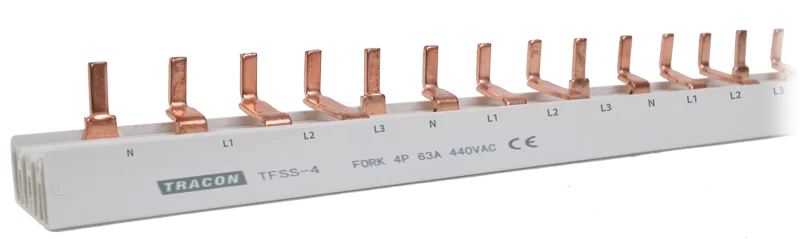

Sina legatura pini TRACON TFSS-4 4P 56 module 100cm 63A

Șina legătură pini TRACON TFSS-4 este o baretă tetrapolară pentru conectarea bornelor de alimentare ale aparatelor modulare compatibile dintr-un tablou electric. Are 56 de poziții modulare pe o lungime de 100cm. Cele patru căi ale șinei sunt dispuse într-o singură piesă, iar contactele tip pin stabilesc ce fel de borne trebuie să aibă aparatele din șir.

Șină legătură pini pentru un șir modular 4P

Sina legatura pini TRACON TFSS-4 grupează legăturile de alimentare pentru aparate montate alăturat. Configurația 4P oferă patru căi în cadrul aceleiași barete. Într-un tablou pregătit pentru un șir de aparate compatibile, această dispunere ajută la păstrarea conexiunilor într-un traseu comun și la identificarea mai clară a pozițiilor alimentate.

Contactele șinei sunt de tip pin. Pentru alegerea produsului, trebuie verificat dacă bornele aparatelor acceptă această formă de contact și dacă pozițiile lor corespund configurației baretei. Faptul că un aparat este modular și ocupă locul potrivit în tablou nu confirmă singur compatibilitatea bornelor sale cu TFSS-4.

Cei patru poli descriu configurația șinei. Numărul nu trebuie confundat cu numărul de aparate care pot fi așezate într-un rând. Pentru fiecare aparat, potrivirea depinde de bornele disponibile, de poziționarea lor și de schema de alimentare prevăzută pentru tabloul respectiv.

56 de poziții modulare pe lungimea de 100cm

Sina legatura pini TRACON TFSS-4 are lungimea de 100cm și acoperă 56 de poziții modulare. Aceste valori permit evaluarea locului necesar de-a lungul rândului de aparate. Numărul pozițiilor identifică formatul baretei întregi; nu înseamnă că toate pozițiile trebuie utilizate în fiecare tablou.

Familia TFSS permite adaptarea șinei la lungimea necesară. Dacă ansamblul folosește numai o parte din lungimea inițială, capătul rezultat trebuie inclus în planificarea protecției baretei. Terminația compatibilă pentru TFSS-4 este TFSS-4Z și reprezintă o piesă distinctă.

La dimensionarea rândului contează și spațiul pentru alte componente ale tabloului, nu numai lungimea baretei. Înainte de alegere, pozițiile aparatelor trebuie corelate cu dispunerea pinilor. O șină suficient de lungă nu poate compensa o nepotrivire între contactele ei și bornele aparatelor.

Gabaritul șinei de legătură cu pini

Sina legatura pini TRACON TFSS-4 are înălțimea profilului de 2.95cm, iar celelalte cote indicate pentru profil sunt de 1.83cm și 2.16cm. Împreună cu lungimea de 100cm, aceste dimensiuni ajută la evaluarea încadrării în interiorul tabloului. Ele descriu bareta, nu gabaritul complet al aparatelor după montaj.

Forma profilului este legată de cele patru căi ale șinei. La pregătirea tabloului se verifică spațiul disponibil în jurul bornelor și al carcasei aparatelor, astfel încât poziționarea baretei să corespundă configurației acestora. Verificarea gabaritului și verificarea compatibilității electrice sunt pași diferiți ai aceleiași alegeri.

Curent nominal maxim de 63A

Șina TFSS-4 are secțiunea de 10mm² și curentul nominal maxim de 63A. Tensiunea de funcționare indicată este de 230/400VAC. Aceste valori caracterizează componenta de legătură și trebuie raportate la circuitul în care va fi utilizată, împreună cu datele aparatelor conectate.

Bareta distribuie alimentarea între bornele compatibile. Nu are funcție de declanșare la supracurent: valoarea de 63A nu înlocuiește alegerea aparatelor de protecție. Pentru tabloul complet, fiecare componentă trebuie să corespundă configurației circuitului, inclusiv șina de legătură.

Formatul 4P, contactul tip pin și secțiunea de 10mm² sunt trei caracteristici care răspund unor întrebări diferite. Prima privește numărul de căi, a doua potrivirea mecanică la borne, iar a treia caracterizează bareta. Verificarea lor împreună ajută la identificarea exactă a reperului TFSS-4.

Capătul baretei în configurația finală

Terminația TFSS-4Z este compatibilă cu această șină. Ea este destinată închiderii capătului baretei și este relevantă mai ales dacă lungimea este adaptată la rândul de aparate. Terminația se alege separat după alcătuirea finală a ansamblului.

Capătul șinei și contactele care nu sunt folosite trebuie luate în calcul la organizarea tabloului. O terminație privește capătul profilului; acoperirea altor zone expuse are un rol distinct. Configurația efectivă a aparatelor stabilește ce accesorii sunt necesare, fără a presupune că acestea sunt incluse în pachetul șinei.

Erori frecvente la alegerea șinei de legătură cu pini

Alegerea șinei de legătură cu pini numai după cei patru poli. Aparatele trebuie să accepte și forma pinilor, iar bornele lor să fie poziționate corespunzător. Notația 4P singură nu confirmă potrivirea.

Interpretarea valorii de 63A ca protecție la supracurent. TFSS-4 este o componentă de legătură, fără funcție de declanșare. Protecția circuitului revine aparatelor destinate acestui rol.

Omiterea capătului după adaptarea lungimii. Dacă bareta este scurtată, capătul rezultat trebuie avut în vedere în ansamblu. TFSS-4Z este terminația compatibilă cu această variantă.

Întrebări frecvente despre șina de legătură cu pini

Ce tip de contacte are șina de legătură cu pini TRACON TFSS-4?

TFSS-4 are contacte tip pin și configurație cu patru poli. Înainte de alegere se verifică dacă aparatele modulare acceptă acești pini în bornele lor de alimentare.

Câte poziții acoperă bareta TFSS-4?

Bareta are 56 de poziții modulare pe lungimea de 100cm. Numărul descrie formatul întregii șine, iar configurația folosită depinde de aparatele din tablou.

Ce terminație se potrivește cu TFSS-4?

Terminația compatibilă este TFSS-4Z. Ea se folosește pentru închiderea capătului baretei, potrivit configurației finale a șirului.
