Sina legatura tip furca TRACON TFSS-2V 2P 56 module 100cm 63A

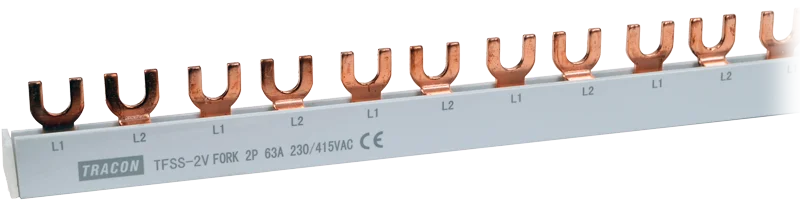

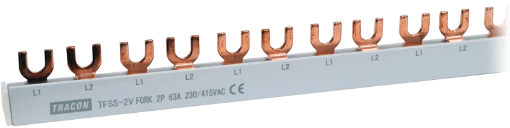

Șina legătură tip furcă TRACON TFSS-2V este o baretă bipolară pentru conectarea bornelor de alimentare ale aparatelor modulare compatibile dintr-un tablou electric. Are lungimea de 100cm și 56 de poziții modulare. Contactele în formă de furcă definesc alegerea modelului: bornele aparatelor trebuie să permită prinderea acestui tip de contact.

Șină de legătură tip furcă pentru un șir de aparate modulare

Sina legatura tip furca TRACON TFSS-2V reunește legăturile de alimentare ale aparatelor dispuse alăturat. Configurația 2P oferă două căi de legătură în cadrul aceleiași șine. Într-un tablou, această dispunere permite organizarea conexiunilor pe un șir comun, cu condiția ca poziția bornelor aparatelor să corespundă contactelor baretei.

Contactul tip furcă se fixează la borna aparatului prevăzută pentru această formă de legătură. Tipul de contact trebuie verificat înaintea lungimii șinei: două aparate pot avea aceeași lățime modulară, dar borne construite diferit. Compatibilitatea nu rezultă numai din faptul că aparatele sunt montate alăturat pe șină în tablou.

Lungimea de 100cm și cele 56 de poziții modulare ajută la dimensionarea șirului de alimentare. Numărul pozițiilor descrie bareta întreagă, nu impune ocuparea tuturor pozițiilor într-un singur tablou. Pentru o configurație mai scurtă, șinele din familia TFSS pot fi adaptate la lungimea necesară, ținând cont de protejarea capătului rezultat.

Configurație 2P cu curent nominal maxim de 63A

Șina TRACON TFSS-2V are secțiunea de 10mm², curentul nominal maxim de 63A și tensiunea de funcționare de 230/400VAC. Aceste valori privesc bareta de legătură și ajută la alegerea ei în raport cu circuitul și aparatele modulare. Ele trebuie citite împreună cu configurația bipolară, nu ca atribute separate ale unor produse diferite.

Valoarea de 63A nu reprezintă un prag de declanșare. TFSS-2V distribuie alimentarea între punctele conectate, iar protecția la supracurent este realizată de aparatele alese pentru circuit. Verificarea valorii nominale a baretei rămâne necesară chiar și atunci când fiecare aparat din șir are propria valoare nominală.

Notația 2P descrie numărul de poli ai șinei. Înainte de alegere se verifică dispunerea bornelor și corespondența lor cu cele două rânduri de contacte tip furcă. O verificare doar a numărului de poli de pe eticheta unui aparat poate omite diferențe de poziție sau de formă a bornelor de alimentare.

Spațiul ocupat de șina de legătură tip furcă

Sina legatura tip furca TRACON TFSS-2V măsoară 100cm în lungime. Înălțimea profilului este de 2.85cm, iar celelalte cote indicate pentru secțiunea sa sunt de 1.7cm și 1.04cm. Aceste dimensiuni ajută la evaluarea spațiului din tablou, alături de gabaritul aparatelor și de traseul celorlalte conductoare.

Pozițiile modulare sunt raportate la pasul aparatelor pentru care este concepută șina. La planificarea unui rând se iau în calcul atât lungimea disponibilă, cât și locul de prindere a contactelor. Dimensiunea exterioară a baretei nu confirmă, de una singură, că aceasta poate fi montată în bornele tuturor aparatelor din rând.

Capăt protejat pentru configurația finală

Pentru TFSS-2V este indicată terminația compatibilă TFSS-2Z. Aceasta este destinată închiderii capătului șinei și devine relevantă mai ales când bareta este adaptată la lungimea șirului. Terminația este un reper distinct de șina de legătură, astfel că necesarul se stabilește pentru ansamblul care va fi montat.

Contactele nefolosite și capătul șinei sunt două aspecte de verificat în configurația finală a tabloului. Terminația privește capătul baretei; protecția zonelor rămase accesibile se stabilește în funcție de dispunerea efectivă a aparatelor. Alegerea accesoriilor pornește de la codul TFSS-2V și de la lungimea utilizată.

Codul exact ajută și la identificarea contactului tip furcă la comandă. Pentru această baretă, criteriile decisive sunt forma contactului, cei doi poli, lungimea de 100cm și curentul nominal maxim de 63A. Respectarea lor evită comandarea unei șine care ocupă spațiul dorit, dar nu se potrivește bornelor.

Erori frecvente la alegerea șinei de legătură tip furcă

Alegerea șinei de legătură tip furcă numai după numărul de module. TFSS-2V are 56 de poziții, însă aparatele trebuie să accepte contactele în formă de furcă. Lățimea corectă a șirului nu compensează o bornă incompatibilă.

Tratarea limitei de 63A ca protecție a circuitului. Bareta este o componentă de conexiune și nu declanșează la această valoare. Protecția se alege separat, în cadrul circuitului.

Omiterea terminației după scurtarea baretei. Capătul rezultat trebuie inclus în alcătuirea ansamblului. TFSS-2Z este terminația compatibilă cu modelul TFSS-2V.

Întrebări frecvente despre șina de legătură tip furcă

Cum se fixează șina de legătură tip furcă TRACON TFSS-2V?

Contactele tip furcă se prind în bornele aparatelor compatibile cu acest tip de legătură. Poziția și construcția bornelor trebuie verificate pentru fiecare aparat din șir.

Câte poziții modulare are TFSS-2V?

Șina TFSS-2V are 56 de poziții modulare pe lungimea de 100cm. Numărul indică formatul baretei întregi; configurația montată depinde de numărul și dispunerea aparatelor.

Ce piesă se folosește la capătul baretei?

Terminația compatibilă pentru TFSS-2V este TFSS-2Z. Ea se alege pentru închiderea capătului șinei în configurația finală a tabloului.
